Використання металопрокату дає можливість зробити ажурними найнавантаженіші та найважчі елементи споруди. Метал застосовують у тих випадках, коли дерево виявляється недостатньо міцним, а камінь просто не влазить у рамки проектного завдання. Найчастіше це огорожі, стійки, сходи, всілякі переходи та підйоми в будинку, там, де заощаджувати на матеріалі не можна, оскільки це безпека та здоров'я.
Металевий сходовий марш підходить за всіма вимогами, але матеріал і робота коштують недешево. Тому приймають соломонове рішення — металопрокат купити такий, як потрібно за умовами міцності, а металеві сходи зробити своїми руками. У результаті отримуємо те, що необхідно за середнього рівня витрат.
Перш ніж підшукувати відповідний проект металевих сходів, потрібно буде правильно оцінити свої можливості та навички, підшукати необхідні інструменти та обладнання.
Якісно зробити металеві сходи нескладно, але перед цим потрібно як мінімум провести невелику підготовку:
До відома! Якщо немає впевненості в тому, що вдасться зробити зварювальні роботи своїми руками, то найкраще запросити професійного зварювальника або постажуватися з тиждень досвідченого спеціаліста.
Останній пункт списку, незважаючи на всю його очевидність, завжди був і залишається найважливішим у підготовці. Зварювання металу — досить складна технологічна операція, якій не навчишся за годину-дві невмілих спроб зробити зварювальний шов. Як тільки вдасться зробити хоча б короткі валики сантиметрові, можна приступати до випробувань.
Найбільш простий спосіб перевірити якість зварювання – відбити шлак і зробити з десяток максимально сильних ударів важким молотком або кувалдою. Якщо зварювальне з'єднання залишилося цілим, значить, якість зварювання в порядку, і можна пробувати зробити зварювання найпростіших деталей металевих сходів.
Крім зварювання, зробити металеві сходи можна двома способами:
У клепки та зварювання є один серйозний недолік. Зварюванням можна зібрати металеві сходи відносно тонкого сталевого профілю, при цьому вдається зробити конструкцію дуже жорсткою і міцною. Якщо зробити сходи на заклепках, то, незважаючи на товстий і потужний металопрокат, вся конструкція виходить трохи плаваючою. Але іноді іншим способом зробити сходи неможливо, наприклад, якщо в будинку планується встановити раритетний авторський варіант із кування або чавунного лиття.
Крім перерахованого, потрібно буде запастися болгаркою, комплектом відрізних дисків, розміточним інструментом, будівельним рівнем, зварювальними струбцинами, електродрилем та розміточним інструментом.
Існує досить велика кількість видів сходів та сходових маршів, у тому числі:
До відома! На відміну від бетонних чи дерев'яних сходів, металеві конструкції можуть бути практично необмеженою висоти та ширини.
При цьому не створюється враження надмірної масивності чи надмірної складності конструкції. Якщо планується зробити складний варіант сходів, як на фото, то найкраще довірити роботу фірмі чи майстрам. Власними силами можна зробити відносно простий варіант. І справа тут не в складності конструкції чи володінні зварювальним апаратом. Потрібна певна навичка роботи з металом, крім того, що кручені металеві сходи повинні бути міцними, вся конструкція повинна бути ще й красивою, а свої помилки, як правило, зробити легко, а побачити з боку досить складно.
Простий сходовий марш із металопрокату, по суті, є одиничним елементом, з якого можна зробити складні переходи із проміжними майданчиками та розворотами. Для роботи своїми руками можна спробувати зробити один із трьох, найпоширеніших варіантів:
Перший варіант найпростіший у виготовленні, такі сходи можна зробити навіть без креслення, достатньо лише правильно розрахувати перетин двох балок, які нестимуть основне навантаження.
Перетин балок безпосередньо залежить від двох факторів - від кута нахилу та довжини металевих сходів. Чим крутіший сходовий проліт, тим менший переріз профілю, чим довше - тим товстішим і масивнішим потрібно зробити несучі балки.
Розрахунок потрібно зробити за другою умовою. Для початку необхідно зробити попередню оцінку несучої здатності балки. Для цього визначаємо навантаження у вигляді 400 кг, це відповідає вазі двох людей, що спускаються сходами. Далі, знаючи приблизну довжину майбутніх сходів та навантаження, по довіднику вибираємо переріз балки для умов зосередженої сили. Ділимо надвоє і отримуємо момент опору, яким потрібно підібрати профіль з відповідним перетином.
Можна зробити розрахунок металевої балки для сходів народним способом. Для цього потрібно зробити контрольне навантаження – балку укладають на опори та стають у центральній частині. Прогин під навантаженням не повинен становити більше 3 мм на кожний метр довжини.
Найкраще використовувати швелер або квадратну профільну трубу, після того, як балки були обрані, потрібно зробити базу. Спочатку на стіну і на підлогу кріпляться два відрізки з профілю, найчастіше це металевий куточок із шириною полиці 50-70 мм. Довжину відрізка потрібно зробити рівною ширині прольоту. Вся конструкція спиратиметься на ці два шматки металу, тому кріплять їх ґрунтовно, анкерами в бетон або цеглу.
Далі встановлюємо косоури. Кожну балку прихоплюють з'єднанням болтовим на куточку на стіні, другий кінець залишають вільним. Майбутні щаблі можна зробити максимально горизонтальними, тільки якщо обидві балки будуть в одній площині. Доводиться підганяти положення за допомогою будівельного рівня та кількох підкладок тонких шматочків фанери. Після вирівнювання фанеру видаляють, а опорні поверхні підрізають болгаркою врівень.
Наступний етап – виготовлення щаблів. Якщо є товстий листовий метал 6-8 мм, то проступи для кожної сходинки можна зробити цільними, вирізати у вигляді готових пластин. До кожної пластини з боків підварюють відрізки з куточка №3, щоб закріпити проступ на балках. Залишається тільки вирівняти положення проступи, прихопити зварюванням та обварити короткими зварювальними швами по кожній стороні. Таким способом можна зробити пролітку - довгі і круті металеві сходи з шириною ступеня не більше 60 см.
Якщо передбачається зробити проліт шириною 70-110 см, то проступь для сходів зварюють заздалегідь з куточка у вигляді П-подібних рам. Спосіб встановлення ступенів на опорні балки аналогічний попередньому. Можна зробити проступ з вертикальним бортиком під укладання керамограніту або зашити площину перфорованою металевою сіткою.
Найпростіші варіанти металевих сходів не дуже зручні для ходьби, і головне - вимагають дуже міцних та масивних балок, що несуть. Існують складніші конструкції металевих сходів, у яких більшість навантаження сприймається як балками, а й деталями самих щаблів, фото.

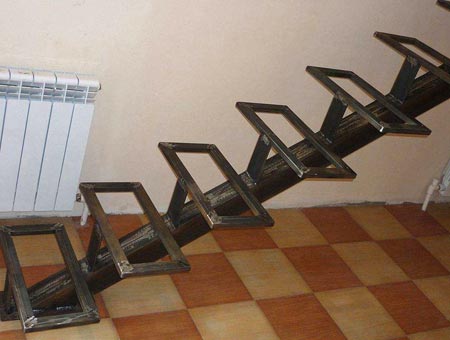

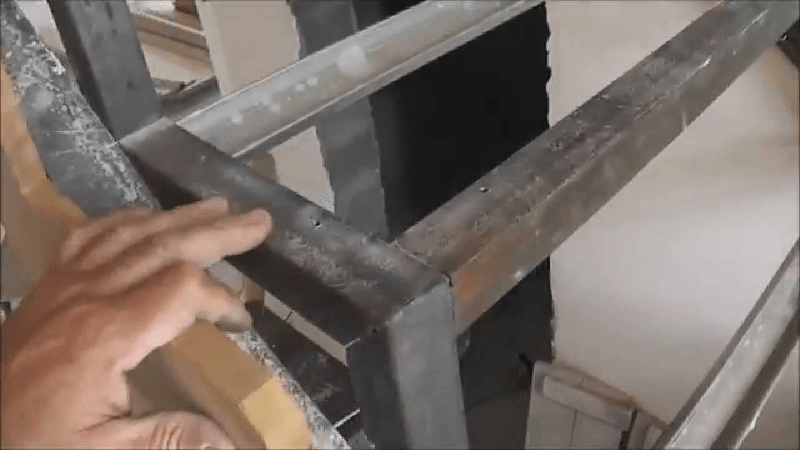

У цьому випадку кожен ступінь виготовляється у вигляді просторової рами, в основі якої знаходиться прямокутник із металевого куточка або профільної труби, з боків якого приварені дві вертикальні трикутні опори.
Для того, щоб зробити всі щаблі однаковими, доводиться використовувати готовий шаблон, заздалегідь виготовлений і підігнаний за необхідними розмірами сходів. Складання ведуть у наступній послідовності:
Якщо для виготовлення сходів використовується досить міцний куточок з товщиною полиці не менше 6 мм, то від використання балок, що несуть, можна відмовитися, рами сходів зварюють між собою в готовий металевий проліт.
Це дозволяє знизити вартість роботи і одночасно покращити зовнішній вигляд металевих сходів. За такою схемою зазвичай виготовляють металеві щаблі для внутрішніх приміщень.
Якщо потрібно зробити металеві сходи для ганку, краще використовувати конструкцію, наведену на схемі нижче.
В основі сходинкового прольоту використовується два Г-подібних профілю, з'єднаних кромковим відрізком з куточка. Головною перевагою металевих сходів є те, що кожен щабель має свою опору на грунт або бетонну основу. Це означає, що конструкція збереже несучу здатність у будь-якій ситуації, під будь-яким навантаженням. До мінусів цього пристрою можна віднести те, що кожну металеву сходинку потрібно зробити і підігнати за розмірами індивідуально.
В результаті на сходи йде вдвічі більше коштів і часу, але витрати можна вважати виправданими, якщо йдеться про будинок на палях, веранді або терасі. Щоб збільшити жорсткість конструкції, можна зробити дві хрестоподібні розпірки всередині прольоту або встановити металеві сходи паралельно до фасаду будівлі. Останній варіант підійде для будинків із неутепленими кам'яними стінами.
Після складання каркаса металевих сходів необхідно вибрати найбільш підходящий матеріал для проступи. Вуличні прольоти майже завжди облицьовуються керамогранітними плитками або заливаються бетонною стяжкою. Для дачі найчастіше використовується сітчасте облицювання, перфоровані листи або грати з арматурних прутів. Це дозволяє легко видаляти бруд із взуття та зберігати чистоту на сходах навіть у період затяжних дощів. Для домашніх сходів матеріалом №1 вважається полірований дуб або паркетні плити, на які наноситься спеціальний рельєф, щоб зробити їх не такими слизькими.
Сходи виготовляють з різних матеріалів, таких як бетон, дерево, метал. Останнім часом особливої популярності користуються металеві сходи. Технологічні якості даного матеріалу дають можливість виготовити сходи з металу своїми руками практично кожної конструкції, при цьому будова відрізнятиметься міцністю та естетичною привабливістю. Однак для того, щоб якісно виконати схеми металевих сходів своїми руками, потрібно зробити правильні розрахунки та підібрати якісний будівельний матеріал. Від цих показників залежить надійність та несуча здатність сходів. Про те, як спроектувати креслення та врахувати всі особливості металоконструкції, йтиметься у цій статті.
Сходи з металу класифікують за дизайном, способом виготовлення, конструкторськими особливостями.
Існує кілька типів металевих сходів
За дизайном конструкції бувають:
Залежно від способу виготовлення, сходи бувають ковані та зварені. Ковані конструкції виготовити значно важче, ніж прості зварені сходи, тому краще довірити цю справу професійним будівельникам.
Конструктивно вироби поділяють на такі види:
У цьому відео ви дізнаєтесь, як встановити сходи:
Увага! При виготовленні залізних сходів своїми руками потрібно знати, що найскладнішою будовою є гвинтові сходи з металу, причому це стосується не тільки проектування, але й виготовлення елементів. Будівництво такого пристрою краще довірити фахівцям.
Вони бувають однопрогонові та двопрогонові, прямі, з поворотом. Якщо досвіду недостатньо, будівництво краще почати з прямої одномаршевої конструкції. Також необхідно виділити сходи з косоурами. Такий виріб відрізняється надійністю, міцністю та не особливо складною схемою виготовлення.
Найпростішим прикладом конструкції є металева приставна конструкція. Робиться вона з допомогою зварювання. Для виготовлення двометрових сходів вам знадобляться дві труби діаметром 6 сантиметрів для опори та 7 поперечок довжиною 0,7 метра та діаметром 3 сантиметри.
Під час будівництва спочатку приварюється верхня сходинка. Для цього потрібно відміряти від верху кожної труби по 25 см. Інші щаблі приварюються аналогічно: від кожної попередньої відкладають 25 сантиметрів і приварюють наступний щабель.
Для створення металевих сходів на другий поверх своїми руками вам знадобиться:
Виготовити своїми руками металеві сходи досить просто, причому неважливо, будується конструкція на ганок або другий поверх, змінюється тільки вид конструкції. Перше, що потрібно зробити, - це визначитися з типом будівлі, залежно від його призначення.
Розрахунки
Якщо ви замовили проектний розрахунок у спеціальній компанії, такі організації використовують комп'ютерні програми для створення конструкції. У такій програмі легко змінюються параметри і після затвердження замовником остаточного варіанту комп'ютер видає креслення.
Якщо ж в проектну компанію ви не зверталися, а вирішили виконати креслення самостійно, то доведеться трохи складніше. Розглянемо виконання розрахунків для найпростішої конструкції – прямої одномаршової.
При розрахунку є стандартні вимоги
Типові вимоги:
- Висота щаблів має становити 17-18 см.
- Оптимальна ширина сходів для приватних будинків становить 90 див.
- Мінімальна глибина сходів – 27 см.
- Крок сходової конструкції становить 60-65 см, сюди входить висота сходинки та підсходинки.
- Оптимальний кут нахилу щаблів дорівнює 30-45 °.
- Огородження має витримувати вагу близько 100 кг.
- Мінімальна відстань між стійками огорожі складає 15 см.
Крім типових вимог, виготовлення прямого одномаршевого будівлі необхідно виконати такі расчеты:
- Довжина пристосування. Для цього необхідно вирахувати два розміри. Перший - це відстань від початку і до кінця сходів (мається на увазі відстань від першого поверху до другого). Другий – висота між ними. У вас вийшло дві цифри. Кожну необхідно звести до квадрата, а потім скласти їх. Далі з отриманого числа витягаємо корінь.
- Кількість щаблів. Для цього необхідно отриману довжину пристрою розділити на вибрану висоту ступеня. Оптимальна висота вказана у типових вимогах.
- Глибина сходів. Необхідно розділити довжину сходів на кількість щаблів та подивитися, щоб отримана цифра відповідала вимогам, за необхідності змінити розміри у попередньому пункті.
Отримані розміри необхідні визначення кількості матеріалу.
Підготовчі роботи
Перед початком робіт необхідно підготувати всі необхідні пристрої. Незалежно від типу обраної конструкції, частина елементів каркасу з'єднуватиметься один з одним швами, тому першим та головним пристосуванням при будівництві конструкції є апарат для зварювання. Якщо раніше вам не доводилося виконувати зварювальні роботи, то використовуйте ручний інвертор, він легший у використанні. Якщо досвід є, то можна застосовувати будь-який інший апарат, який підійде для зварювання обраного вами металу.
Також слід підготувати механічну пилку, наждачне коло та болгарку. Якщо ви хочете виготовити металеві сходи з дерев'яними сходами своїми руками, то вам знадобиться струбцина та електричний дриль, а також циркулярна пилка та саморізи.
p align="justify"> Важливим етапом підготовчих робіт є створення проекту майбутньої конструкції. Його можна як замовити в спеціалізованій компанії, так і виконати самостійно, використовуючи відповідні креслення з Інтернету. За проектом ви можете розрахувати потрібну кількість арматурної сталі, металопрофілю, листового металу. Перед початком роботи необхідно потренуватися у зварювальній справі на непотрібних металевих заготовках.
Виготовлення заготовок та деталей
Коли розрахунки та підготовча робота виконано, доходить справа до виконання заготовок. Нам доведеться виготовити косоури, для цього потрібна квадратна профільна труба. Роль опори виконуватимуть металеві куточки. Сходинки та підсходи виготовимо з листової сталі шириною 4 мм.
Монтаж металевого каркасу
Після виконання розрахунків та виготовлення основних деталей необхідно розпочинати перший етап монтажу каркаса. В основі найпростішої сходової конструкції лежить поставлений на бік швелер, розміри якого 8-10. У тому випадку, якщо ви хочете зробити фінішну обшивку сходів, то необхідно підготувати для цього листовий метал або дерев'яні дошки.
Для самостійного виготовлення ганку з металу при обшивці сходів рекомендують використовувати нековзні матеріали, такі як металеві рифлені листи. Поруччя та огорожі для такої конструкції виготовляються з кутової сталі. Для виготовлення опор під проступи драбини слід підготувати арматурну сталь.
- Першим етапом буде нарізка арматури на кобилки. Це такі спеціальні опорні пристрої, які розміщуються на балці. Необхідна кількість кобилок, їх розміри підбираються згідно з проектною документацією конструкції.
- Наступним кроком є приварювання кріпильних контейнерів до сторони кобилки, на якій розміщуватиметься сходинка.
- Потім приварюємо кобилки до швелера, також їх можна закріпити болтами. На даному етапі вам допоможе заздалегідь виконана розмітка.
- Далі прикладіть наступний швелер до балки із закріпленими на ній кобилками і, при необхідності, поправте розмітку.
Важливо! Якщо ви збираєтеся побудувати своїми руками звичайні сходи з метровою шириною, то вистачить кількох косоурів або тятиви.
Слідуємо строго інструкції створення сходів
Якщо ж передбачається зведення габаритнішої конструкції, то опорних балок має бути не менше трьох.
- Наступним етапом є складання металевих сходів за допомогою зварювання.
- Потім обробіть матеріал ґрунтовкою і дочекайтеся повного її висихання.
- Обробіть метал спеціальним складом проти корозії.
- Встановіть будову на опори. Як опору можна застосовувати металеві куточки, прикріплені за допомогою зварювання до балок або стійки зі швелера.
- Конструкція готова, залишається лише обшити сходинки.
Обшивка каркасу деревом
Для обшивки металевих сходів застосовують різні матеріали. Найбільш популярним є оздоблення сходів на металокаркасі деревом:
- Перше, що потрібно зробити, – це розмітити місця на сходах, де будуть розміщені болти. Крок повинен становити 15 см, а відстань між кріпильними отворами та торцевими краями – дорівнювати 2 см.
- Далі кріпиться фанерна підкладка. Фіксація проводиться із застосуванням спеціального клею, який має ефект заповнення. Такий склад дозволяє усунути дрібні недоліки, він не змінюється після висихання.
- Останнім кроком є фіксація дерев'яної накладки на проступі, для цього використовують струбцини, шурупи або болти.

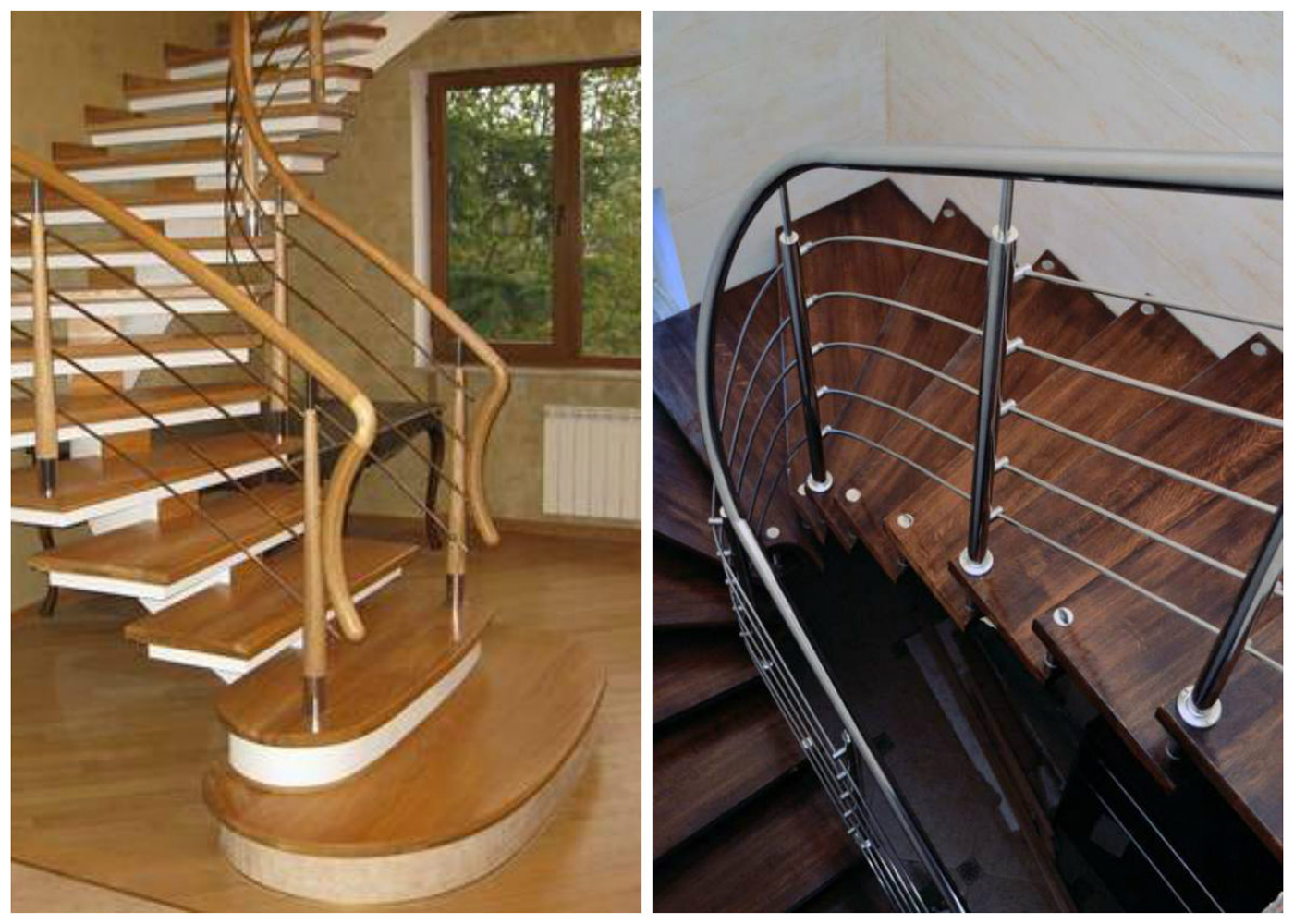

Установка перил та огорож
Найчастіше для виготовлення перил використовують деревину та метал, рідше – камінь, скло, ПВХ.
При виготовленні дерев'яних сходів необхідно дотримуватися таких правил:
- Кріплення слід здійснювати шурупами, які прикриваються дерев'яними пробками.
- Поручень фіксують до стійки шурупами. Більш надійними вважаються з'єднання на шип. Такі шипи перед закріпленням змащують клеєм.
- Заповнення здійснюється із брусків або стійок.
- Якщо використовується тятива, то кріплення можна зробити за допомогою шпильок. Їх вклеюють у нижню частину опори. Після цього балясини вставляють у гнізда.
- Якщо використовують косоури, то монтаж проводиться на щаблі.
Якщо ви вибрали для огородження металеві перила, то збирання проводиться таким чином:
- Металеві кріплення монтуються болтами чи зварюванням.
- Спочатку в нижню частину стійки та балясини вкручують шпильку довжиною 10 см.
- Потім встановлюють верхню частину стійки, вона вкручується в ступінь, знімають шпильку. Такі шпильки є орієнтиром для розмітки.
- Далі за розмітками висвердлюють дірки для кріплення металевих елементів.
- Потім опори вкручують у проступи.
- Стійки підрізають.
- Кріпиться поручень.
Металеві сходи можна облаштувати будь-яким видом огорожі, оскільки метал добре поєднується з різними матеріалами. Це можуть бути звичайні вертикальні стійки, скло, елементи ручного кування, також конструкцію можна обладнати прокидами.
На закінчення
Виходячи з вищесказаного, можна зробити висновок, що виготовити металеві сходи своїми руками цілком реально. Для цього необхідно вивчити особливості та нюанси побудови тієї чи іншої конструкції, а, обравши відповідний вид будівлі, – чітко дотримуватись інструкції.
Виконана з профільної сталевої труби - це досить популярна конструкція, так як має багато переваг. Як правило, її спорудою займаються досвідчені майстри, тому що вона має вийти абсолютно безпечною з усіх точок зору. Тобто бути спроможним спокійно витримати будь-які можливі навантаження від переміщення людей і вантажів, і зручною для підйому і спуску всіх, хто проживає в будинку, включаючи і дітей, і членів сім'ї, які досягли поважного віку.
А чи можуть бути змонтовані сходи з профільної труби своїми руками? Питання неоднозначне, оскільки її зведення все ж таки вимагає дуже високих специфічних навичок. Звичайно, було б правильніше довірити виконання монтажу спеціалістам. Але якщо ж власник будинку має базові інженерні знання, має успішний досвід роботи з усіма необхідними в даному випадку інструментами і звик завжди розраховувати на власні сили, то додаткова інформація про цей тип сходів і проведення монтажних робіт - не стане для нього зайвою.
Сходи, самостійно виготовлені з профільних труб, мають ряд значних переваг як перед дерев'яними, так і перед готовими металевими конструкціями, які можна зустріти у продажу. До таких переваг можна віднести наступне:
Як уже говорилося вище, з профільної труби може бути зроблена практично будь-яка конструкція сходів. Щоб переконатися у правильності цього твердження, має сенс розглянути деякі їх докладніше.
профільна труба
Маршові сходи можуть складатися з одного або декількох прольотів, які, у свою чергу, з'єднуються між собою або горизонтально встановленим перехідним майданчиком, або ділянкою із західними сходами. Обидва варіанти користуються приблизно рівною популярністю, і конструкція вибирається в залежності від площі приміщення, в якому планується встановити сходи.
Конструкція з одним маршем, встановлена всередині двоповерхового будинку, дозволяє раціонально використовувати весь простір під сходами. Наприклад, під нею можна розташувати шафу або невелику комору, а іноді навіть поміщається і невеликий санвузол.
Ще одна область, де застосовуються одномаршеві сходи – це вхід до будинку з боку вулиці, якщо будова зведена на високому цоколі. Як правило, у цьому випадку марш має невелику висоту та незначний кут ухилу.
Для максимальної економії простору, такі сходи нерідко встановлюють уздовж стін, що сходяться в кутку, тобто марші робляться перпендикулярнимиодин одному. Цей варіант також дозволяє облаштувати під сходами маленьке складське приміщення.
У конструкції сходів з двома і більше маршами, які мають більшу довжину, на поворотах найчастіше монтуються майданчики, які надають, крім усього іншого, каркасу більш високу міцність, ніж забіжні щаблі.
Багато власників будинків вважають за краще проектувати перехідні майданчики і для сходів з невеликими по висоті прольотами. Необхідно відзначити, що такий варіант дійсно зручніший за забежні щаблі, які мають різну ширину за своєю довжиною. Так, сторона щаблі, що закріплюється до стіни, значно ширша за протилежну, розташовану біля центру повороту. У зв'язку з цим вельми чималий ризик оступитися і отримати травму.
дерев'яна драбина
Можна погодитися з тим, що сходи із забіжними сходами нерідко виглядають оригінальнішими, та й дещо компактнішими. Але, як уже говорилося вище, цей варіант конструкції менш безпечний в експлуатації, в порівнянні зі сходами зі схожими базовими параметрами, але прольоти яких з'єднані майданчиками. Особливо це важливо врахувати у тих випадках, коли в будинку проживають люди похилого віку чи маленькі діти.
Звичайно, трапляється і так, що площа, відведена під конструкцію сходів, ну ніяк не дозволяє облаштувати між прольотами майданчик. Саме в цьому випадку замість неї і встановлюється ділянка із забіжними сходами.
Якщо з низки причин необхідне будівництво сходів із забіжними сходами, то доведеться ретельно прорахувати її параметри, оскільки конструкція повинна повністю відповідати існуючим правилам безпеки пересування по ній. Детальна інформація про те, як створити проект та зробити необхідні розрахунки для подальшого монтажу, пропонується у статті нашого порталу.
Гвинтові сходи можна назвати найкомпактнішою конструкцією, так як вони займають мінімум корисної площі приміщення. Такий міжповерховий перехід «вписати на п'ятачку» розмірами лише 1500×1500 мм.
Виглядають гвинтові сходи, безумовно, оригінально і естетично, але така компактна конструкція має досить-таки багато недоліків.
Першим з них можна назвати те, що підняти по ній на другий поверх масивний предмет меблів або побутової техніки буде практично неможливо, тому що по цій конструкції не дуже зручно підніматися навіть із порожніми руками. монтується у разі крайньої необхідності, тобто за неможливості звести іншу конструкцію через невелику площу будинку. Правда, практикується і таке - подібна конструкція створюється як додаткова, що несе більше декоративні функції, а для підйому габаритних вантажів в будинку ще є і сходи.
Якщо площа кімнати дозволяє і є бажання встановити естетичний варіант сходів на кшталт гвинтової, то краще вибрати схожу на неї поворотну конструкцію. Звівши її, не доведеться монтувати додаткові прямі сходи, так як за такою конструкцією, з вираженим великим радіусом повороту і великою шириною маршу, цілком можна підняти на другий поверх будь-які меблі.
металеві сходи
У поворотних сходах всі щаблі мають однаковий розмір, тому не виникне незручностей як при спуску, так іпідйоміна другий поверх. Однак, ця конструкція досить складна як у розрахунках, так і в монтажі. Тому її будівництво або хоча б розробку проекту найкраще довірити досвідченим фахівцям.
Профільна труба може відмінно підійти і для виготовлення драбини, що часто буває необхідною в повсякденному житті приватного будинку. Для того щоб змонтувати такі мобільні сходи потрібно профільна труба розміром у перерізі 40×40 або 50×50 мм для опорних стійок, і 20×20 мм - для перекладин-сходів.
Крім профільної труби, потрібен спеціальний шарнірний механізм. Зрозуміло, що конкретний тип вибирається виходячи з розмірів перерізу профільної труби, так як шарнір надягає на стійки, а потім кріпиться до них шурупами або болтами.
Шарніри на монтажних ділянках мають спеціальні отвори, через які вони будуть закріплюватися на металевих стійках. Крім цього, у конструкції шарніра передбачено стопор, який призначений для фіксації стійок сходів у необхідному положенні.
Якщо передбачається виготовляти таку конструкцію самостійно, необхідно на нижню сторону стійок закріпити наконечники або горизонтальні перемички-упори, які зроблять експлуатацію сходи безпечними.
Звичайно, для виготовлення будь-якої металевої конструкції будуть потрібні спеціальні інструменти та вміння з ними працювати. Необхідний і заздалегідь складений креслення драбини, за яким буде набагато легше виконувати монтажні роботи. Як приклад або «відправна точка» – один з варіантів показаний на ілюстрації вище.
Не можна залишити поза увагою і те питання, якими можуть бути каркаси під сходові марші, виготовлені з профільної труби. Матеріал, як би, скрізь той самий, але принципи будови конструкції - мають суттєві відмінності.

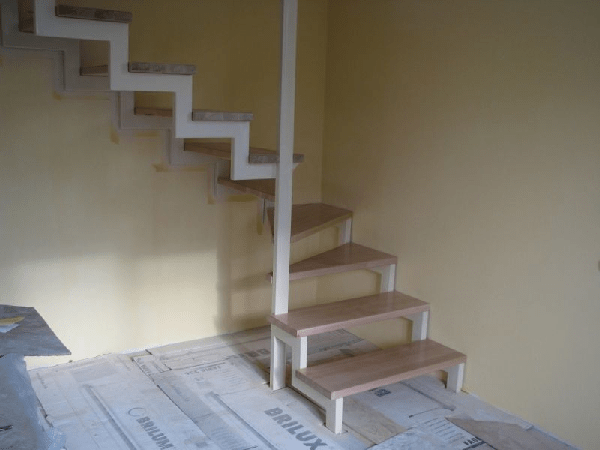

Ломаний косоур більш складний у виготовленні, тому що збирається з окремих відрізків труби, обрізаних під правильним кутом, які з'єднуються між собою у загальну деталь за допомогою зварювання. Потім, на кожній з горизонтальних поверхонь косоура приварюється так звана «підошва»(Монтажний майданчик), виготовлена з листового металу товщиною в 3÷4 мм. На цій «підошві» буде закріплено дошки проступів. Для їх фіксації в металевих пластинах заздалегідь просвердлюються чотири – шість отворів. Через них у деревину будуть вкручені самонарізи. Для цієї конструкції цілком може підійти профільна труба із розміром у перерізі 80×60 мм.
На трубі-косоурі проводиться розмітка, за якою приварять підставки під установку поступів. Підставки складаються з ніжки, а також з відрізка профільної труби, зрізаними під потрібним кутом(залежно від крутості сходового маршу) торцями, на яку приварюються підошви з отворами для фіксації на них дощок проступів.
Як виготовляються та збираються каркасні конструкції такого типу докладно буде розглянуто у поданій нижче таблиці-інструкції.
Починаючи говорити про розрахунки, необхідно відразу сказати про те, як правильно визначитися з вибором профільної труби за її розмірами. Перше, що необхідно пам'ятати - це те, що для стандартних невеликих домашніх сходів на двох косоурах не варто вибирати трубу з занадто товстими або тонкими стінками. Занадто товстий метал зробить конструкцію надмірно важкою, а тонкий профіль ненадійною.
Щоб правильно визначитися з цим параметром, можна звернутися до даних, представлених у таблиці. У цьому довжина маршу обчислюється між точками опори. Тобто, можна передбачити елементи посилення – стійки, що упираються в поверхню підлоги та косоур, щоб зробити вільну довжину прольоту меншою, якщо в цьому виникає потреба.
Таблиця максимальних навантажень на сходові прольоти, залежно від їх довжини та параметрів профільної труби:
Довжина маршу сходів у мм. | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 |
---|---|---|---|---|---|---|
Розмір перерізу труби та товщина металу мм | ||||||
50×25×2 | 684 | 167 | 69 | 34 | 16 | 6 |
60×40×2 | 1255 | 308 | 130 | 66 | 35 | 17 |
80×40×2 | 1911 | 471 | 202 | 105 | 58 | 31 |
80×40×3 | 2672 | 658 | 281 | 146 | 81 | 43 |
80×60×3 | 3583 | 884 | 380 | 199 | 112 | 62 |
100×50×4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
Однак, розміри труби слід вже вибирати після того, як буде обрано конструкцію сходів і визначено її базові параметри, зроблено розрахунки та складено креслення.
Отже, для виготовлення сходів необхідно визначитися з такими параметрами:
У кожному конкретному випадку всі ці параметри можуть бути різними, тому що розрізняються і площі приміщень, що виділяються під сходи, і висота стель, тому виміри завжди виробляються індивідуально.
Розміри стельового отвору залежатимуть від кута ухилу верхнього маршу конструкції. А починатися такий проріз він повинен у тому місці, де відстань від стелі до сходинки становитиме 2000 мм, тобто трохи більше за зростання високої людини.
Кут ухилу сходового маршу залежить від висоти підйому (а це – висота потоку плюс товщина перекриття) та тієї площі, яка може бути відведена під будівництво, тобто від довжини горизонтальної проекції маршу на площину підлоги. Якщо розмір приміщення не дозволяє вмістити один марш (а це трапляється досить часто), його розбивають на два або навіть більше. У цьому випадку розрахунок вже буде проводитися для кожного маршу окремо, але з дотриманням обов'язкових умов – кут крутості та розміри сходів зберігаються протягом усіх сходів.
Ну а знаючи ці величини, неважко визначити і довжину самого прольоту.
Нижче розташовано два калькулятори, які повинні допомогти у визначенні цих величин.
Коли у житловому планується не один поверх, а два чи три обов'язково потрібно продумати конструкцію, яка вестиме до верхніх ярусів. Креслення металевих сходів, створене на підставі вимірів, допоможе полегшити роботу та зробити процес облаштування доступним.
Схеми та креслення металевих сходів
Конструкція металевих сходів має всі необхідні параметри безпеки і довговічності. Саме тому часто роблять ставку саме на цей вид виробу. Метал практично не схильний до корозій, виграшно підкреслює стиль приміщення і вносить строгість і витонченість у дизайн. Дивлячись на широку різноманітність пропонованих металевих сходів можна зрозуміти, що їх зможе власноруч зробити навіть та людина, яка не має досвіду у подібних втіленнях.
Найголовніше – вибрати таку конструкцію, яку посильно накреслити, підготувати та встановити у просторі приміщення або за його межами.
Грунтуючись на пріоритетах та недоліках матеріалу та конструкції в цілому, можна робити ставку на користь або проти такого рішення.
Креслення металевих сходів зробити набагато простіше, якщо структура облаштовується за допомогою косоурів. Це пов'язано з тим, що потрібно прорахувати відстань кожної сходинки і підготувати матеріал, який згодом буде закріплений основу. Косоури – це база (основа) у формі майбутніх сходів.
Вона може бути виготовлена з різних матеріалів і бути закріплена, як цього вимагає приміщення. Звичайно, для придбання відповідних косоурів виміри все ж таки здійснити потрібно.
Адже конструкція повинна підходити під параметри простору, що виділяється під сходи. Сходи металевими косоурами допоможе навіть недосвідченим майстрам реалізувати завдання установки.
Головне - правильно з позначкою місця, де будуть розташовані схожі. А також мати під рукою інструменти та матеріали, необхідні для втілення цієї ідеї у власному будинку.
Завдяки тому, що сходні, обладнані з використанням косоурів, заслужили на покликання, позитивні сторони такого рішення очевидні:
Це далеко не всі позитивні сторони сходів на косоурах, кожен власник приватного будинку знаходить незалежні переваги.
Потрібно правильно визначити розмір основи під сходи, щоб конструкція чітко вписалася в інтер'єр. Зробити такі розрахунки нескладно. Досить просто виміряти висоту, кут нахилу та ширину необхідної установки.
Самостійно зробити креслення сходів із металу власними руками досить просто. Для цього потрібно здійснити виміри простору, в якому будуть розташовані щаблі, що ведуть на другий поверх.
Для того щоб здійснити вимірювання простору слід мати під рукою наступне приладдя:
Це мінімальний набір приладдя, яке допоможе якісно і швидко здійснити процес виміру.
Щоб схема була максимально точною та правильною, слід також приготувати низку канцелярських предметів. А саме:
Рисувати схему слід уважно та акуратно, щоб при безпосередньому процесі встановлення не допустити похибок, які складно виправити.
Щоб не помилитися і правильно зробити креслення своїми руками, потрібно зробити наступні вимірювання:
Після здійснення вимірів можна переносити записані параметри на аркуш паперу, формуючи схему майбутніх подібних.
При здійсненні вимірів обов'язково приділити особливу увагу наступним факторам:
Буває різним, але кожен із них гідний і часто вибираємо. Конструкції металевих сходів бувають:
Гвинтовими | Такі сходи допоможуть зберегти максимум корисного простору у приміщенні. Щаблі вигідно підкреслять вишуканість дизайну і додадуть іскру в загальну картину інтер'єру простору. Єдине, що може зупинити це складність самостійного здійснення креслення. Без спеціальних навичок людина не впорається із вимірами, необхідними для такої складної конструкції. А також безпосередній процес установки сходових структур вимагає деякого вправності та вміння. Знаючи всі особливості гвинтових сходів, людина зможе реалізувати ідею з установкою такої конструкції схожою. Після втілення задуманого інтер'єр відразу заграє новими фарбами. |
Маршовими | Цей варіант найчастіше використовують для втілення ідеї щодо встановлення сходових структур. Для такого масиву легко намалювати схему навіть тим, хто ніколи не стикався раніше із подібним завданням. Маршові сходи бувають прямими, що ведуть на другий поверх або з поворотами (це допомагає заощаджувати простір). Виміряти параметри, які потрібні для креслення будь-якого з видів таких подібних, дуже просто. Достатньо мати під рукою необхідні інструменти та пристосування. Безпосередня установка конструкції також проста. Слід просто дотримуватись покрокових дій, про які можна прочитати у будь-якій тематичній літературі. |
Навісними | Бувають структури, що ведуть на другий поверх, що тримаються на стіні. Під такі конструкції не встановлюють підпірки. Основною конструкцією, що несе і тримає навантаження, є стіна. Тому, перш ніж приступати до дій, слід переконатися, що стіни міцні та готові витримати таке високе навантаження. Якщо так, то можна сміливо обладнати навісні металеві сходи. Такі сходи допоможе заощадити простір, зробити стиль приміщення вишуканим. |
Сходи на другий поверх приватного будинку можна без особливих проблем зробити та встановити своїми руками. Найчастіше її виготовляють із металу. Така конструкція відрізняється максимальною безпекою та зручністю в експлуатації.
Унікальні технологічні характеристики металевих виробів дозволяють виробляти сходові конструкції майже будь-якої конфігурації з різними розмірами. Причому залізні сходи на другий поверх у будинку незалежно від своєї форми відрізнятимуться достатньою легкістю та простотою виготовлення. Ви легко зробите їх своїми руками, якщо маєте хоча б мінімальний досвід виконання будівельних заходів, вмієте користуватися зварювальним агрегатом і .
Конструктивно сходові споруди з металу ідентичні прольотам з бетону або дерева. При зведенні таких сходів застосовуються однакові стандарти виконання розрахунків та проектування. Вам потрібно лише грамотно скласти креслення, враховуючи ряд вимог, що висуваються до конструкцій, що монтуються своїми руками у приватному будинку.
Сходова споруда з металу
По-перше, металеві сходи повинні мати ширину від 90 см. По-друге, висота її щаблів вибирається в межах 15-18 см. Глибина сходів - близько 35 см (можна трохи менше). Важлива вимога! Ухил конструкції, яка веде другий поверх, може бути постійним по всьому сходовому маршу (кут нахилу приймається лише на рівні 30–35°). Всі креслення залізних сходів, які можна знайти в інтернеті, відповідають наведеним вимогам. Якщо ви створюєте проект, вам також слід дотримуватися їх.
Крім того, потрібно враховувати і те, що дистанція між вертикальними стійками сходової конструкції, що огороджують, береться не більше 15 см. Цю відстань зменшують до 12 см, коли в будинку живуть маленькі дітки. Остання обов'язкова вимога до сходів на другий поверх – вони мають без проблем витримувати навантаження (бокове) у 100 і більше кілограмів.
Своїми руками найпростіше зробити сходи з металу наступних видів:
Як було сказано, креслення сходів потрібного вам типу легко знайти в інтернеті. Якщо ви хочете отримати міцний, простий і дуже зручний виріб, радимо вибирати проекти з прямими сходами. За наявності багатого досвіду будівництва можете спробувати зробити своїми руками складніші конструкції – з прольотами та декількома поворотами.
Проект одномаршових прямих сходів
Ми опишемо, як виготовити прямі сходи з одним маршем. Проектують її так:
Нехитрі розрахунки дали можливість отримати ключові геометричні параметри сходів на другий поверх. Тепер її можна зробити своїми руками, не турбуючись про те, що конструкція вийде неправильною та не відповідає стандартам експлуатаційної безпеки.
Косоури ми робитимемо з квадратної профільної труби, опори для сходинок – з металевих куточків, а підсходинки і безпосередньо сходинки – зі сталі у листах товщиною 4 мм (згодом їх бажано обшити натуральною деревиною). Весь процес будівництва конструкції проводиться в кілька послідовних етапів:
Зведення конструкції на металевому каркасі
На першій стадії робіт важливо грамотно зробити кобилки. Їх виготовляють своїми руками дуже акуратно, однаковими за розміром, без перекосів та неточностей із металевих куточків. Схема виконання робіт проста: вирізаєте вибірки із куточка; стикуєте елементи один з одним; отримуєте зварені Г-подібні елементи, в яких полиці повинні «дивитися» всередину та вниз.Для сходів із 14 сходинками потрібно зробити 14 пар кобилок.
Між ними слід встановити кронштейни, до яких фіксуватимуться сходинки, а також перекладину (поперечну). Останню виготовляють також із сталевого куточка. При необхідності можна додатково «зміцнити» конструкцію, змонтувавши по напрямку до косоур знизу сходинки невеликі «косинки». Після цього робимо розмітку квадратної труби (по її ребру) і кріпимо (використовуємо зварювання) до косоуру кобилки. Потім приставляємо другий косоур до першого і копіюємо розмітку. За рахунок цього всі елементи сходів на другий поверх, які ви вирішили зробити, матимуть по-справжньому чітку геометрію.
Нам залишилося тільки зварити другий косоур з кобилками і обов'язково перевірити конструкцію за рівнем. Наступний крок – кріплення косоурів до опорної платформи та опорної стійки (остання кріпиться металевими анкерами до міжповерхового перекриття). Щоб збільшити жорсткість сходів, можна встановити своїми руками на стіні кронштейни та приварити один із косоурів до них (звичайно, якщо конструкція монтується біля стінки, а не посередині приміщення). Тепер потрібно приварити до кобил сходинки.
Якщо ви плануєте облицьовувати сходи деревиною, сходи можна фіксувати будівельними відповідних розмірів.
Також дозволяється монтувати за допомогою гвинтів сходи з дерева прямо на кобилки. Зверніть увагу - останній ступінь зверху потрібно встановлювати на мінімальній відстані від стіни. Приварюємо огорожу збоку сходової конструкції, що веде на другий поверх. Виконувати цю роботу необхідно так, щоб ширина сходів залишилася незмінною. Зауважимо – якщо ширина конструкції більше 120 см, краще передбачити додатковий косоур. Його встановлюють посередині сходів.
Фінал будівництва своїми руками сходової конструкції на другий поверх - шліфування всіх задирок і швів, обробка поверхні сталевих елементів ґрунтовкою та їх фарбування. Обшивку сходів на другий поверх деревиною або інші варіанти її декорування доцільно здійснювати під час чистових оздоблювальних заходів.
