Λέβητας πριονιδιού μακράς καύσης. Οι καλύτεροι και οικονομικότεροι λέβητες για ιδιωτική κατοικία ή καλοκαιρινή εξοχική κατοικία. Λέβητας θέρμανσης με μη διακοπτόμενη τροφοδοσία καυσίμου

Είναι λυπηρό το γεγονός ότι η επιλογή λεβήτων καύσης απορριμμάτων για οικιακή χρήση στις ρωσικές αγορές είναι πολύ μικρή. Τέτοιες συσκευές θέρμανσης, που υπόκεινται σε προσιτή τιμή, όχι μόνο θα μπορούσαν να διευκολύνουν σε μεγάλο βαθμό τη διαβίωση των ανθρώπων στο εσωτερικό, αλλά και να μειώσουν την περιττή κατανάλωση ενός τόσο πολύτιμου πόρου όπως το ξύλο.

Πρόσφατα, το πριονίδι ή τα τσιπ ξύλου χρησιμοποιούνται συχνά ως πηγή θερμότητας σε ένα σύστημα θέρμανσης ζεστού νερού. Και αυτό είναι απολύτως δικαιολογημένο, δεδομένου του σημαντικού αριθμού των πλεονεκτημάτων του σε σύγκριση με άλλους τύπους παρόμοιου εξοπλισμού, συμπεριλαμβανομένης της φιλικότητας προς το περιβάλλον και ορισμένων εξοικονομήσεων όταν χρησιμοποιείτε τέτοια όχι πολύ παραδοσιακά καύσιμα.

Επιπλέον, οι τιμές για τους συνηθισμένους μεταφορείς ενέργειας αυξάνονται και ο λέβητας πριονιδιού και τα χαρακτηριστικά του είναι τέτοιοι που είναι εύκολο να διατηρηθεί η θερμότητα σε ένα κτίριο κατοικιών, σε ένα θερμοκήπιο και ακόμη και σε βιομηχανικές εγκαταστάσεις μιας μεγάλης περιοχής με τη βοήθειά του.

Πλεονεκτήματα και μειονεκτήματα της τεχνικής

Τα κύρια πλεονεκτήματα της χρήσης καύσιμου πριονιδιού και τσιπ ξύλου ως πηγή ενέργειας για το σύστημα θέρμανσης είναι:

• Υψηλή απόδοση θέρμανσης του ψυκτικού (κατά κανόνα, νερό, αν και μπορεί επίσης να χρησιμοποιηθεί αντιψυκτικό στο σύστημα νερού), με τη βοήθεια του οποίου το σπίτι διατηρείται ζεστό, και μερικές φορές παρέχεται επίσης ζεστό νερό.
• Χαμηλό κόστος πρώτων υλών. Ένα σύστημα που βασίζεται στη χρήση λέβητα πριονιδιού θα είναι ιδιαίτερα χρήσιμο εάν υπάρχει μία ή περισσότερες επιχειρήσεις επεξεργασίας ξύλου (για παράδειγμα, εργοστάσια επίπλων ή πριονιστήρια) κοντά στο θερμαινόμενο δωμάτιο.
• Οικολογική καθαριότητα του πριονιδιού ως καυσίμου. Η καύση τους πρακτικά δεν εκπέμπει τοξικές ουσίες στην ατμόσφαιρα, σε αντίθεση με έναν αριθμό υγρών και αερίων φορέων ενέργειας.
• Ευκολία λειτουργίας και συντήρησης. Σχεδόν όλοι μπορούν να χρησιμοποιούν τον εξοπλισμό που λειτουργεί σε πριονίδια και ξύλινες μάρκες. Και η εγκατάστασή του δεν απαιτεί την άδεια των ρυθμιστικών αρχών, όπως όταν συνδέετε μια συσκευή αερίου.

Φυσικά, ένα τέτοιο σύστημα έχει επίσης μειονεκτήματα. Μεταξύ αυτών, αξίζει να σημειωθεί η πολυπλοκότητα της αποθήκευσης υλικού με υψηλή αναφλεξιμότητα.

Αυτό το πρόβλημα εξαλείφεται εν μέρει πιέζοντας το καύσιμο, ωστόσο, εξακολουθεί να απαιτείται η αποθήκευση πριονιδιού σε ένα αρκετά ευρύχωρο δωμάτιο.

Ένα άλλο μειονέκτημα είναι η ανάγκη περιοδικού καθαρισμού καμινάδων, η οποία οφείλεται στη μεγάλη ποσότητα αιθάλης και τέφρας που σχηματίζονται κατά τη διάρκεια της λειτουργίας.

Γενικά, η θετική επίδραση που δίνει η μέθοδος θέρμανσης των δωματίων με τη βοήθεια της παρατεταμένης καύσης πριονιδιού είναι πολύ μεγαλύτερη σε σύγκριση με ορισμένα από τα μειονεκτήματά της. Αυτό σημαίνει ότι τέτοια συστήματα έχουν δικαίωμα ύπαρξης. Επιπλέον, με την πάροδο του χρόνου, μπορούν να αντικαταστήσουν τις παραδοσιακές επιλογές θέρμανσης.

Συσκευές και μέθοδοι κατασκευής

Η αρχή με την οποία λειτουργούν οι λέβητες πριονιδιού είναι απλή. Η καύση πρώτων υλών πραγματοποιείται με ελεγχόμενη μακροπρόθεσμη καύση, παροχή τριών σταδίων ατμοσφαιρικού αέρα και δευτερογενή καύση προϊόντων καύσης. Σε αυτήν την περίπτωση, το καύσιμο περνά από διάφορα στάδια:

• φόρτωση στην αποθήκη, όπου βρίσκεται το τρυπάνι, το οποίο βρίσκεται πιο συχνά σε εξωτερικούς χώρους ·
• είσοδος μέσω ενός εργαλείου σκουληκιών στην αποθήκευση πριονιδιού ·
• αποστολή στην επόμενη δεξαμενή που είναι συνδεδεμένη στον θάλαμο καύσης ·
• εισερχόμενος στο φούρνο του λέβητα, στον οποίο η πρώτη ύλη αναφλέγεται και καίγεται, ως αποτέλεσμα του οποίου θερμαίνεται ο εναλλάκτης θερμότητας και ο θερμαινόμενος αέρας αποβάλλεται είτε στον θάλαμο παραγωγής αερίου (όπου πραγματοποιείται η δευτερεύουσα καύση καύσιμων αερίων), είτε απευθείας στο σύστημα καπνοδόχων.

Σχεδιασμός λέβητα

Κατά κανόνα, αυτός ο εξοπλισμός αποτελείται από τα ακόλουθα στοιχεία:

• συσκευές τροφοδοσίας πρώτων υλών ·
• σχάρες που βρίσκονται στο τμήμα σχάρας του εξοπλισμού ·
• εμπορευματοκιβώτια για τη συλλογή αποβλήτων ·
• διανομέας αέρα που θερμαίνεται στην εστία
• κλίβανοι όπου πραγματοποιείται καύση καυσίμου. Διαθέτει μια σειρά οπών διατεταγμένων με ειδική σειρά για τον έλεγχο της παροχής αέρα και, κατά συνέπεια, για την εξασφάλιση της ομοιομορφίας της μακράς καύσης.
• μπλοκ εναλλάκτη θερμότητας, όπου εξέρχονται αέρια, θερμαίνεται το ψυκτικό και στη συνέχεια ρέει μέσα στην καμινάδα.

Προστατευτικά συστήματα και τρόποι λειτουργίας

Εκτός από τα κύρια μέρη, η συσκευή, που λειτουργεί με πριονίδι και τσιπ, είναι εξοπλισμένη με συστήματα πυροπροστασίας, λόγω της παρουσίας των οποίων μπορεί να θεωρηθεί αρκετά ασφαλής για τη θέρμανση των χώρων διαμονής.

Επίσης, ο εξοπλισμός μπορεί να έχει ανιχνευτές καπνού που να παρέχουν έγκαιρη προειδοποίηση για πυρκαγιά. Και ένας αυτόματος λέβητας πριονιδιού είναι σε θέση να λειτουργεί με διάφορες λειτουργίες:

Το μέγιστο

Χρησιμοποιείται όταν υπάρχει σημαντική ποσότητα καυσίμου στον κλίβανο. Όταν θερμαίνεται ο αέρας και το νερό, ο εξοπλισμός μειώνει σταδιακά τον ρυθμό καύσης, εξασφαλίζοντας αποτελεσματική χρήση των πρώτων υλών.

Μέση

Επιτρέπεται εάν απαιτείται μεγαλύτερος χρόνος θέρμανσης. Σε αυτήν την περίπτωση, το καύσιμο καταναλώνεται σε πολύ μικρότερο όγκο έως ότου η θερμοκρασία δωματίου μειωθεί στην ελάχιστη επιτρεπόμενη τιμή. Σε αυτήν την περίπτωση, η λειτουργία επιστρέφει σε πιο εντατική.

Ο εξοπλισμός που μπορεί να λειτουργήσει με αυτόν τον τρόπο ονομάζεται συσκευές μακροχρόνιας καύσης στο πριονίδι και τα τσιπ.

"Παύση"

Χρησιμοποιείται όταν ο λέβητας δεν χρειάζεται πλέον για θέρμανση. Η καύση καυσίμου σταματά και η συσκευή κρυώνει.

Ανεξάρτητη παραγωγή και εγκατάσταση

Αντί να αγοράσετε μια τέτοια απαραίτητη και αποτελεσματική συσκευή θέρμανσης, μπορείτε να την φτιάξετε μόνοι σας. Για να δημιουργήσετε ένα λέβητα πριονιδιού, θα χρειαστείτε τα ακόλουθα εργαλεία και υλικά:

• πολλοί σωλήνες: με ορθογώνιο προφίλ 60-40 mm και στρογγυλό, με διάμετρο 4 και 5 cm.
• μηχανή συγκόλλησης και ηλεκτρόδια σε αυτό?
• γωνιακός μύλος ("μύλος").

Τα τμήματα των σωλήνων πρέπει να επιλέγονται έτσι ώστε να ταιριάζουν στο εσωτερικό του λέβητα με διαστάσεις 36x40x80 εκ. Στην περίπτωση αυτή, ορθογώνιες κατασκευές θα χρησιμοποιηθούν ως κατακόρυφα ράφια στα οποία κόβονται στρογγυλές οπές για άλλα μέρη. Πρέπει να ληφθεί υπόψη ότι στην πλευρά όπου θα βρίσκεται η πόρτα, οι διάμετροι των αγωγών θα είναι 50 mm. Στο πίσω μέρος του λέβητα, οι διαστάσεις των 4 πρώτων ορθογωνίων πρέπει να είναι 5x6 cm και οι επόμενες τέσσερις πρέπει να είναι 4x4 cm.

Η παροχή σωλήνων για κρύο και θερμαινόμενο νερό εξασφαλίζεται με την αποκοπή στρογγυλών οπών με διάμετρο 5 cm.

Η συγκόλληση του μπροστινού και του πίσω μέρους της συσκευής γίνεται ως εξής:

• Τα ορθογώνια ράφια συγκολλούνται.
• στρογγυλοί σωλήνες συνδέονται σε αυτά με τέτοιο τρόπο ώστε να βρίσκονται κάθετα στο πάτωμα του δωματίου.
• οι αγωγοί τροφοδοσίας και εκκένωσης του θερμαντικού σώματος συνδέονται με το λέβητα ·
• Τα άκρα όλων των ανοιχτών σωλήνων συγκολλούνται με κομμάτια μετάλλου.

Τώρα μπορείτε να ελέγξετε το λέβητα πριονιδιού για διαρροές - ρίξτε υγρό στους σωλήνες και ελέγξτε για διαρροές.

Μετά από αυτό, ο εξοπλισμός είναι τοποθετημένος σε τούβλα. Μπορείτε επίσης να το κάνετε μόνοι σας, χρησιμοποιώντας πυρίμαχα τούβλα ως υλικό.

Χαρακτηριστικά λεβήτων

Οι λέβητες πριονιδιού που διατίθενται στην εγχώρια αγορά (οι περισσότεροι από τους οποίους λειτουργούν και με μάρκες) έχουν χωρητικότητα 10 έως 500 kW. Λαμβάνοντας υπόψη τη χρήση 1 kW για παροχή θερμότητας περίπου 10 τ.μ. m, αυτό σημαίνει τη δυνατότητα θέρμανσης δωματίων με εμβαδόν έως 5000 "τετράγωνα" με τη βοήθεια ενός τέτοιου εξοπλισμού. Και για τη δουλειά τους, θα χρειαστούν 2 έως 100 κιλά πρώτων υλών ανά ώρα. Οι σπιτικές συσκευές μπορούν να έχουν σχεδόν οποιαδήποτε ισχύ, ωστόσο, συνήθως κατασκευάζονται με βάση την παροχή θερμότητας στα 100-500 τετραγωνικά. Μ.

Τα πλεονεκτήματα αυτών των λέβητων μακράς καύσης έναντι των συμβατικών συστημάτων είναι:

• η ικανότητα να δουλεύει σε κομμάτια ξύλου, πριονίδι και πριονισμένα ξέσματα (σφαιρίδια).
• μέγιστη απόδοση
• υψηλό ποσοστό θέρμανσης αέρα
• Χρησιμοποιήστε όχι μόνο για θέρμανση, αλλά και για την απόκτηση ζεστού νερού, την ξήρανση και ακόμη και για το μαγείρεμα και τη θέρμανση των τροφίμων.

Λέβητες μεγάλης καύσης που λειτουργούν σε ξύλινα τσιπ και πριονίδι εγκαθίστανται μόνο στο πάτωμα. Η τοποθέτηση σε τοίχο δεν είναι δυνατή λόγω του μεγάλου βάρους του εξοπλισμού. Η συντήρηση αυτών των συσκευών είναι αρκετά απλή - η αφαίρεση τέφρας πραγματοποιείται όχι περισσότερο από 1-2 φορές το μήνα για λέβητα που χρησιμοποιείται σε οικιστικές εγκαταστάσεις και μία φορά την εβδομάδα για βιομηχανικό εξοπλισμό.

1.
2.
3.
4.

Μια γεννήτρια θερμότητας πριονιδιού δεν είναι προς το παρόν κοινή, αν και μπορεί να χρησιμοποιηθεί για την αποτελεσματική θέρμανση ιδιωτικής κατοικίας Οι λέβητες θέρμανσης πριονιδιού παράγονται κυρίως από ξένες εταιρείες.

Λέβητες θέρμανσης πριονιδιού - αρχή λειτουργίας

Οι λέβητες θέρμανσης πριονιδιού έχουν απλό σχεδιασμό, αλλά παρά το γεγονός αυτό, μπορούν να θερμαίνουν αποτελεσματικά ένα σπίτι χάρη στην ελεγχόμενη καύση, την παροχή αέρα τριών σταδίων και την παραγωγή αερίων προϊόντων καύσης.

Η διαδικασία μετατροπής καυσίμου σε θερμική ενέργεια πραγματοποιείται σε διάφορα στάδια:

1. Μπαίνοντας στο θάλαμο καύσης, το πριονίδι αναφλέγεται και καίγεται αυτόματα χρησιμοποιώντας ένα σύστημα τροφοδοσίας τριών σταδίων που παρέχει στροβιλισμένη φλόγα.
2. Υπό την επίδραση της καύσης, ο εναλλάκτης θερμότητας θερμαίνεται.
3. Το αέριο που σχηματίζεται κατά τη διαδικασία της καύσης καυσίμου αποστέλλεται σε έναν ειδικό θάλαμο, όπου καίγεται. Συνήθως αυτό το διαμέρισμα εγκαθίσταται επιπλέον. Τα προϊόντα καύσης απορρίπτονται μέσω του συστήματος καπνοδόχου.

Έτσι, ο λέβητας πριονιδιού είναι μια εγκατάσταση μεγάλης κλίμακας - μπορείτε να το δείτε κοιτάζοντας τη φωτογραφία. Η εγκατάσταση αυτού του συστήματος θέρμανσης είναι δικαιολογημένη μόνο εάν είναι δυνατόν να αφιερωθεί ένας μεγάλος χώρος αποθήκευσης καυσίμων και να εξασφαλιστεί συνεχής αναπλήρωση πόρων. Για μία ώρα λειτουργίας λέβητα 25 kW, απαιτούνται περίπου 40 κιλά πριονιδιού.

Σχεδιασμός λέβητα πριονιδιού

Είναι πιο σωστό να ονομάζετε το λέβητα έναν ολόκληρο σταθμό, που αποτελείται από πολλά στοιχεία:

1. Σύστημα βιδών... Παρέχει μια αυτοματοποιημένη διαδικασία για την είσοδο του πριονιδιού στον θάλαμο χοάνης και καύσης.
2. Αντλία αέρα... Τέτοιοι λέβητες θέρμανσης δεν είναι σε θέση να λειτουργήσουν χωρίς αναγκαστική έγχυση αέρα στον κλίβανο. Η αντλία αέρα υπάρχει επίσης σε συσκευές που παρέχουν χειροκίνητη αρχειοθέτηση πριονιδιού. Ο ανεμιστήρας διοχετεύεται στον κλίβανο από τους ανεμιστήρες με τέτοιο τρόπο ώστε να σχηματίζεται η απαιτούμενη πίεση και στροβιλισμός της φλόγας.
3. Θάλαμος παραγωγής αερίου... Δεν υπάρχει σε όλα τα μοντέλα, μερικές φορές πρέπει να εγκατασταθεί επιπλέον. Η θέρμανση με πριονίδι είναι δυνατή χωρίς αυτό το δομικό στοιχείο. Η απόδοση θέρμανσης παρουσία ενός διαμερίσματος γεννήτριας αερίου αυξάνεται κατά 30-40%, και σχεδόν εντελώς κρύος αέρας εισέρχεται στην καμινάδα. Ως αποτέλεσμα, όλη η θερμότητα που λαμβάνεται από την καύση του πριονιδιού συσσωρεύεται και μεταφέρεται στον φορέα θερμότητας.
4. Ανεμιστήρας εξάτμισης... Απαιτείται εάν υπάρχει θάλαμος παραγωγής αερίου. Δεδομένου ότι το ψυχρό αέριο προκαλεί μείωση της ώσης, η αφαίρεσή του είναι δυνατή μόνο με τη χρήση μιας συσκευής εξαγωγής.
5. Αυτοματοποίηση... Χρησιμεύει στον έλεγχο της θερμοκρασίας και της ταχύτητας του πριονιδιού που εισέρχεται στον θάλαμο καύσης. Εάν είναι απαραίτητο, μπορείτε να αγοράσετε εξοπλισμό που επιτρέπει το τηλεχειριστήριο. Σε περίπτωση απρόβλεπτων καταστάσεων, ο ιδιοκτήτης του σπιτιού θα λάβει ειδοποίηση στο κινητό του τηλέφωνο.

Πρέπει να ληφθεί υπόψη ότι οι λέβητες πριονιδιού μπορούν να έχουν διαφορετικές διαμορφώσεις ανάλογα με τον τύπο του εξοπλισμού και του κατασκευαστή. Επίσης, οι εγκαταστάσεις δημιουργούνται και προσαρμόζονται.

Τύποι λεβήτων πριονιδιού

• συνηθισμένη - η θερμότητα παράγεται μόνο ως αποτέλεσμα της καύσης καυσίμου, οι λέβητες αυτοί είναι λιγότερο κερδοφόροι από εκείνους που διαθέτουν θάλαμο παραγωγής αερίου
• με ένα στοιχείο γεννήτριας αερίου - πιο αποδοτικές μονάδες, μπορεί να έχει διαφορετικό σχεδιασμό.

Ένας σπιτικός λέβητας πριονιδιού μπορεί να συναρμολογηθεί αν είναι επιθυμητό, \u200b\u200bαλλά αυτός θα είναι ο απλούστερος σχεδιασμός. Όσον αφορά τα αυτοματοποιημένα συστήματα θέρμανσης, ακόμη και οι οικιακοί κατασκευαστές δεν μπορούν να προσφέρουν υψηλής ποιότητας και οικονομικό εξοπλισμό.

Τα γερμανικά μοντέλα Hargassner θεωρούνται τα καλύτερα - είναι πολύ αποδοτικά, αλλά ταυτόχρονα είναι ακριβά. Λέβητες ποιότητας παράγονται επίσης από ορισμένες άλλες ξένες εταιρείες.

Απόδοση θέρμανσης με πριονίδι

Ένα σπίτι με εμβαδόν περίπου 200 "τετραγώνων" θα απαιτήσει λέβητα χωρητικότητας περίπου 25 kW. Για μία ώρα λειτουργίας απαιτείται 40 κιλά πριονιδιού, οπότε η δεξαμενή αποθήκευσης καυσίμου πρέπει να είναι αρκετά μεγάλη. Είναι φθηνά, και αν τα αγοράσετε σε επιχειρήσεις ξυλουργικής, θα κοστίσουν ακόμη λιγότερο. Το πριονίδι για θέρμανση είναι επίσης πολύ ευεργετικό.

Για σύγκριση: ο εξοπλισμός αερίου της ίδιας ισχύος καταναλώνει περίπου 3 κυβικά μέτρα ανά ώρα. μέτρα. Το κόστος ενός τέτοιου όγκου αερίου είναι πρακτικά ίσο με 40 κιλά πριονιδιού. Έτσι, η θέρμανση με λέβητα αερίου κοστίζει το ίδιο ποσό με τον εξοπλισμό που λειτουργεί με πριονίδι. Ταυτόχρονα, οι λέβητες αερίου είναι πολύ φθηνότεροι και δεν καταλαμβάνουν πολύ χώρο (διαβάστε επίσης: "").

Λέβητας θέρμανσης πριονιδιού - βίντεο:

Λέβητες για πριονίδι, τσιπ ξύλου και απορρίμματα ξύλου

Σήμερα θα θέλαμε να εξετάσουμε τους λέβητες στερεών καυσίμων για μάρκες και πριονίδι με αυτόματη τροφοδοσία καυσίμου χρησιμοποιώντας το παράδειγμα των ρωσικών μοντέλων του δημοφιλούς εμπορικού σήματος Pyroliz Master. Ο κατασκευαστής παράγει 2 σειρές λεβήτων για μάρκες και πριονίδι - λέβητες σειράς BIO για θερμαντικά σπίτια επιφάνειας 100 τετραγωνικών μέτρων και βιομηχανικούς λέβητες σειράς BIO VULKAN PRO για βιομηχανίες θέρμανσης, συγκροτήματα θερμοκηπίου, για την παραγωγή θερμότητας στον τομέα των κατοικιών και των κοινοτικών υπηρεσιών.

Πίνακες σειρών μοντέλων

Έτσι, δίνουμε πίνακες μοντέλων, κύρια χαρακτηριστικά και τιμές στις οποίες μπορείτε να αγοράσετε ένα κατάλληλο μοντέλο λέβητα.

Μπορείτε να μάθετε την τιμή και να αγοράσετε εξοπλισμό θέρμανσης και σχετικά προϊόντα από εμάς. Γράψτε, καλέστε και ελάτε σε ένα από τα καταστήματα της πόλης σας. Παράδοση σε όλη την επικράτεια της Ρωσικής Ομοσπονδίας και των χωρών της ΚΑΚ.

Μεταξύ των κατασκευαστών βιομηχανικών λεβήτων για μάρκες και πριονίδια, αξίζει να σημειωθεί η εγχώρια εταιρεία Pyroliz Master και η σειρά BIO VULKAN PRO 100-1000 kW.

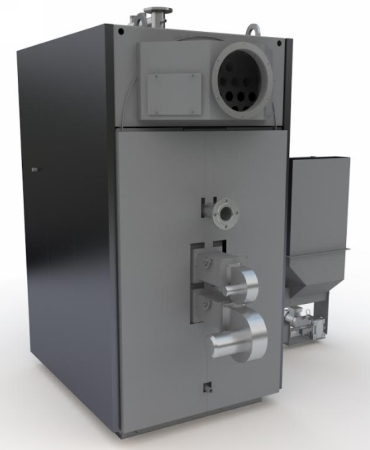

Βιομηχανικός λέβητας για μάρκες και πριονίδια Πυρόλυση Master BIO VULKAN PRO

Μπορούν να χρησιμοποιηθούν για τη θέρμανση οικιακών, βιομηχανικών και άλλων χώρων, για την προετοιμασία θερμότητας για τεχνικές ανάγκες.

Οι λέβητες είναι εξοπλισμένοι με μηχανικό σύστημα τροφοδοσίας για τσιπ ξύλου και πριονίδι στον θάλαμο καύσης.

Κλάσμα καυσίμου - 40 mm, υγρασία - έως και 50%.

Η μέγιστη θερμοκρασία ζεστού νερού είναι 110 ºC.

Εάν είναι απαραίτητο, μπορείτε να χρησιμοποιήσετε ως καύσιμο χειροκίνητο καυσόξυλο, άνθρακα, μπρικέτες, χειροκίνητα φορτωμένο, αλλά η ισχύς θα μειωθεί κατά 15 - 20%.

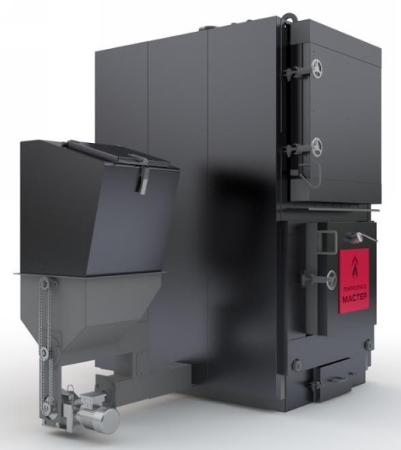

Συσκευή λέβητα Pyrolysis Master BIO VULKAN PRO

Μεταξύ των χαρακτηριστικών των λέβητων στερεών καυσίμων BIO VULKAN PRO, σημειώνουμε τα εξής:

Στο ταψί Pyrolysis Master BIO VULKAN PRO, κάτω από τη σχάρα, υπάρχει ένας αγωγός τροφοδοσίας καυσίμου, ένας βιδωτός μεταφορέας με λέβητα, με τη βοήθεια του οποίου, κατά μήκος του "ηφαιστείου", ανάμεσα στη σχάρα, και ένα πλαίσιο από ανθεκτικές στη θερμότητα πλάκες από σκυρόδεμα, ενισχυμένο με δομή στήριξης, μηχανοποιημένο στον κλίβανο του λέβητα παρέχεται χύμα καύσιμο.

Η φλόγα του καυσίμου καύσης θερμαίνει τις πλάκες πυρκαγιάς του κλιβάνου, τα εσωτερικά του τοιχώματα και το κάτω μέρος του τυμπάνου, και τα προκύπτοντα προϊόντα καυτής καύσης περνούν μέσω των σωλήνων θέρμανσης του εναλλάκτη θερμότητας έτσι, εκπέμποντας θερμότητα στο κυκλοφορούν νερό, κρυώνουν και αφαιρούνται από το λέβητα μέσω της καμινάδας.

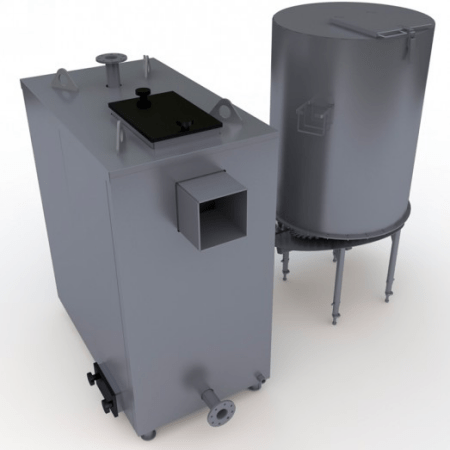

Λέβητες για πριονίδι, φλοιό, τσιπς, τύρφη, σφαιρίδια της σειράς BIO 15-500 kW.

Master BIO πυρόλυσης

Ο βασικός εξοπλισμός του λέβητα BIO περιλαμβάνει:

• σώμα λέβητα βιομάζας
• βασική αποθήκη καυσίμων βιομάζας ·
• βιδωτός μεταφορέας
• καυστήρας;
• ανεμιστήρας;
• αυτόματη μονάδα ελέγχου.

Εάν επιθυμείτε, η αποθήκη μπορεί να μεγεθυνθεί, ο λέβητας μπορεί να εξοπλιστεί με αυτόματο καθαρισμό καυστήρα, μονάδες GSM και WiFi.

Οι λέβητες πυρόλυσης Master της σειράς BIO διακρίνονται από την παρουσία εναλλάκτη θερμότητας 5 κατευθύνσεων. Ως αποτέλεσμα, οι λέβητες έχουν την υψηλότερη απόδοση σε σύγκριση με λέβητες με 2-3 κινήσεις στα κανάλια μεταφοράς του κλιβάνου.

Η βιομάζα καίγεται με έναν οριζόντιο καυστήρα ανταπόκρισης. Αυτό σας επιτρέπει να κάψετε σφαιρίδια σε οποιαδήποτε ποιότητα, πριονίδι, τσιπ ξύλου με κλάσμα έως 4 cm, φλοιούς ελαιούχων σπόρων, τύρφης.

Αυτοματισμοί, ηλεκτρονικά είδη και ανεμιστήρες παρουσιάζονται από τους καλύτερους Ευρωπαίους κατασκευαστές.

Από τους παραπάνω πίνακες, μπορείτε να δείτε ότι αυτή είναι η πλουσιότερη ποικιλία λεβήτων για μάρκες και πριονίδι μεταξύ όλων των κατασκευαστών στη ρωσική αγορά. Ένα τέτοιο σύνολο επιλογών ισχύος θα επιτρέψει την επίλυση του προβλήματος της θέρμανσης χρησιμοποιώντας ξύλινες μάρκες και πριονίδι σε οποιαδήποτε εγκατάσταση και για οποιαδήποτε περιοχή.

Αρχή λειτουργίας

Τώρα θα εξετάσουμε τη γενική διάταξη των λεβήτων για μάρκες και πριονίδι.

Το σώμα της συσκευής αποτελείται από τα ακόλουθα στοιχεία:

• φωτιά
• τηγάνι τέφρας
• σπείρα;
• καμινάδα;
• ανατίναξε?
• διανομέας θερμότητας
• Αισθητήρες.

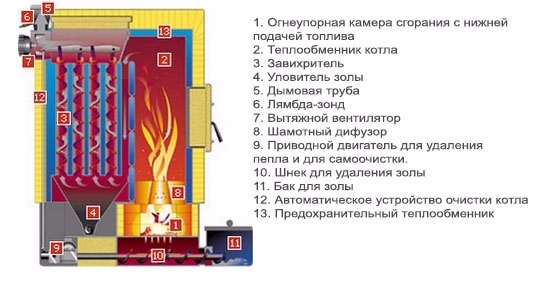

Συσκευή λέβητα Hargassner

Στο τζάκι, σε ειδική σχάρα, πραγματοποιείται η διαδικασία καύσης τσιπς και πριονιδιού, χάρη στην οποία όλη η τέφρα και η τέφρα παραμένουν στο ταψί. Αυτή η συσκευή πρέπει να καθαρίζεται περίπου 2 φορές το μήνα.

Λόγω του γεγονότος ότι τα τσιπ και το πριονίδι είναι απορρίμματα ξύλου και δεν σχηματίζουν μεγάλη φλόγα, ο εναλλάκτης θερμότητας σε αυτούς τους λέβητες θερμαίνεται από θερμά αέρια που διέρχονται από αυτόν.

Ο εναλλάκτης θερμότητας αποτελείται από σωλήνες που συνδέονται παράλληλα. Είναι κατασκευασμένο από υλικό που αντέχει καλά στις υψηλές θερμοκρασίες και δεν σκουριάζει, και έχει επίσης μια ποιότητα όπως ένα υψηλό επίπεδο θερμικής αγωγιμότητας.

Το πριονίδι ξύλου και τα τσιπ ξύλου είναι ένα ιδιαίτερα οικονομικό καύσιμο όταν υπάρχει μια πηγή καυσίμου κοντά: επεξεργασία ξύλου.

Λέβητας ξύλου μάρκες Hargassner WTH 150-200

Για την καύση του αερίου, ο κλίβανος του λέβητα αποτελείται από δύο ξεχωριστούς θαλάμους. Στο ένα, το ίδιο το καύσιμο καίει, στο άλλο, το αέριο που προέρχεται από τον πρώτο θάλαμο καίει.

Οι λέβητες θέρμανσης, που λειτουργούν με πριονίδι και τσιπ ξύλου, όπως και άλλες συσκευές θέρμανσης, είναι μονοκύκλωμα και διπλό κύκλωμα.

Τα πρώτα έχουν σχεδιαστεί αποκλειστικά για τη θέρμανση του δωματίου, ενώ το δεύτερο είναι επίσης ικανό να θερμαίνει νερό. Τέτοιες μονάδες είναι σε ζήτηση μεταξύ των ιδιοκτητών ιδιωτικών σπιτιών, επειδή επιτρέψτε όχι μόνο να τροφοδοτήσετε το σπίτι με θερμότητα, αλλά και να εξοπλίσετε την παροχή νερού στο σπίτι.

Η απόδοση των λεβήτων που λειτουργούν σε πριονίδια και ξύλινες μάρκες είναι περίπου 90%.

Σύστημα παροχής καυσίμων

Λέβητες στερεών καυσίμων για μακρά καύση σε τσιπ ξύλου και πριονίδι, που λειτουργούν σε αυτόνομη λειτουργία, πρακτικά δεν απαιτούν συντήρηση.

Το καύσιμο παρέχεται μέσω διαφόρων μεταφορέων:

1. Διάδοχος - η αποθήκη έχει δωρεάν πρόσβαση έξω από το κτίριο. Διαθέτει βιδωτό κιβώτιο που συνδέεται με την κύρια αποθήκη. Αφού το καύσιμο φορτωθεί στην αποθήκη, ο μεταφορέας ενεργοποιείται, ο οποίος παραδίδει καύσιμο στην μηχανοκίνητη αποθήκευση.
2. Υπάρχουν δύο τύποι αποθήκευσης, με διαφορετικούς τρόπους τροφοδοσίας τσιπ ξύλου στο λέβητα. Στην πρώτη περίπτωση, μια κεκλιμένη βάση δρα με τη μορφή χοάνης, η οποία σχηματίζει κώνο, στο κάτω μέρος της υπάρχει κοχλία μετάδοσης. Το δεύτερο χρησιμοποιεί ένα περιστροφικό με συνδεδεμένες λεπίδες σε αυτό. Κατά τη διαδικασία περιστροφής της συσκευής, τα τσιπ πέφτουν στο τρυπάνι.
3. Μετά την αποθήκευση, τα τσιπ δεν μπαίνουν αμέσως στο λέβητα. Οι λέβητες θέρμανσης με πυρόλυση που λειτουργούν με πριονίδι και τσιπ ξύλου τροφοδοτούν καύσιμα σε μέρη. Κάθε νέο τμήμα καυσίμου εισέρχεται στον κλίβανο χρησιμοποιώντας ένα ειδικό τύμπανο, το οποίο συνδέεται με μια βίδα που τροφοδοτεί τα τσιπ στον καυστήρα.

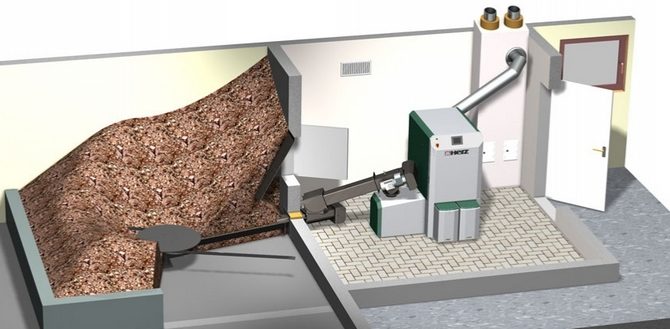

Σύστημα φόρτωσης καυσίμου από αποθήκευση καυσίμου χρησιμοποιώντας οριζόντιο αναδευτήρα ελατηρίου με ανυψωτικό βιδωτό μεταφορέα για λέβητες HERZ firematic 20-301 και HERZ BioMatic 220-500

Πλεονεκτήματα και μειονεκτήματα

Όπως κάθε άλλη συσκευή θέρμανσης, οι λέβητες στερεών καυσίμων έχουν τα πλεονεκτήματα και τα μειονεκτήματά τους. Τα περισσότερα από τα μειονεκτήματα σχετίζονται ακριβώς με τον τύπο καυσίμου - τσιπ ξύλου. Έχει χαμηλές ιδιότητες ελεύθερης ροής, γεγονός που καθιστά δύσκολη τη μεταφορά. Τα τσιπ και το πριονίδι χαρακτηρίζονται από υψηλή υγρασία, επομένως καίγονται χειρότερα από το ξύλο ή.

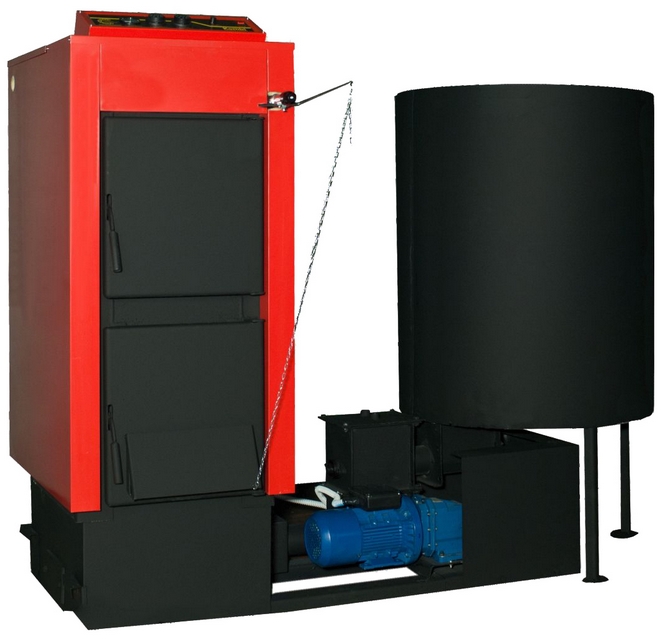

Τσιπ ξύλου και λέβητας σβόλων Termal SF

Ωστόσο, παρά ορισμένες αρνητικές πτυχές, υπάρχουν επίσης θετικές πτυχές τέτοιων συσκευών:

• φθηνό καύσιμο, γιατί τα απόβλητα χρησιμοποιούνται ως έχουν ·
• Χάρη στον απόλυτο αυτοματισμό των λέβητων στερεών καυσίμων, μπορούν να λειτουργήσουν ακόμη και αν δεν υπάρχουν άνθρωποι στο σπίτι.
• όλα τα καύσιμα ξύλου είναι φιλικά προς το περιβάλλον, επομένως δεν θα υπάρξει ζημιά στο περιβάλλον.
• υψηλή απόδοση (90% ή περισσότερο) ·
• είναι οικονομικά, μπορούν να θερμάνουν ένα δωμάτιο για 10-12 ώρες με ένα φορτίο καυσίμου.
• η θέρμανση συμβαίνει γρήγορα, 30-40 λεπτά μετά την ανάφλεξη.
• ο σχεδιασμός τέτοιων συσκευών είναι απλός, αλλά ταυτόχρονα αξιόπιστος.

Στην αγορά, μπορείτε να βρείτε διάφορες επιλογές για παρόμοιους λέβητες από ξένα (για παράδειγμα, Termal, Faci, HERZ, Hargassner) και Ρώσοι κατασκευαστές (για παράδειγμα, Zota).

Επομένως, αξίζει να ρίξετε μια πιο προσεκτική ματιά στο πριονίδι και άλλα απορρίμματα ξυλουργικής.

Ο σπιτικός λέβητας πριονιδιού είναι μια πρακτική λύση για τη θέρμανση του σπιτιού σας. Για την κατασκευή της μονάδας, θα χρειαστείτε ειδικές δεξιότητες υλικού και συγκόλλησης. Οι οδηγίες βήμα προς βήμα θα σας βοηθήσουν να κατανοήσετε πώς να συναρμολογήσετε σωστά τον εξοπλισμό θέρμανσης.

Ο σχεδιασμός ενός τέτοιου θερμαντήρα δεν περιέχει ένα ταψί στο τζάκι και τις πόρτες. Ο λέβητας γεμίζει με καύσιμο από ψηλά. Το δοχείο γεμίζεται τελείως από την καμινάδα που κόβεται στο κάτω μέρος. Μετά από αυτό, η καύσιμη μάζα πιέζεται σφιχτά με ένα στρογγυλό επίπεδο ατσάλινο φύλλο.

Ένας σωλήνας συγκολλάται κάθετα στο στρογγυλό βάρος. Οι μάζες αέρα περνούν μέσα από τον κλίβανο. Το δεύτερο μέρος βγαίνει μέσα από την οπή στο καπάκι. Με τη βοήθεια ενός τέτοιου σωλήνα ανάβει ο εξοπλισμός θέρμανσης.

Ο ρυθμός καύσης ελέγχεται από ένα αποσβεστήρα που βρίσκεται στο άκρο του σωλήνα. Καθώς το καύσιμο καίει, το βαρύ φορτίο βυθίζεται στο κάτω μέρος. Το σύστημα διαθέτει μια καμινάδα μέσω της οποίας διαφεύγουν όλα τα προϊόντα καύσης.

Συσκευές και μέθοδοι κατασκευής

Ο λέβητας πριονιδιού, στο σχεδιασμό του, περιλαμβάνει λεπτομέρειες:

• συσκευή παροχής καυσίμου ·
• φωτιά
• σχάρα σχάρας?
• μια συσκευή που διανέμει μάζες ζεστού αέρα στο τζάκι.
• εναλλάκτης θερμότητας
• κουτί για απόβλητα πρώτων υλών.

Υπάρχουν τρύπες στο τζάκι ενός τέτοιου λέβητα για έλεγχο αέρα. Τοποθετούνται σε ειδική σειρά και συμβάλλουν στη διάρκεια και την ομοιομορφία της καύσης πρώτων υλών.

Οι λέβητες πριονιού κατασκευάζονται με δύο τρόπους. Το πρώτο είναι ότι ο αέρας τροφοδοτείται από ψηλά μέσω ενός ειδικού καναλιού, και ο δεύτερος από το κάτω μέρος της συσκευής, περνώντας από την κατασκευασμένη δίοδο στο καύσιμο ξύλου. Οι κορυφαίες μονάδες αγωγών είναι πιο αποτελεσματικές.

Απαιτήσεις καυσίμου

Η παραγωγικότητα της διαδικασίας θέρμανσης εξαρτάται από την ποιότητα των πρώτων υλών που φορτώνονται στο λέβητα. Οι κύριες απαιτήσεις για καύσιμα ξύλου είναι:

1. Πυκνότητα. Το μέγεθος της πρώτης ύλης επηρεάζει σημαντικά την απόδοση του θερμαντήρα. Όσο χαμηλότερη είναι η πυκνότητα του υλικού, τόσο μεγαλύτερη είναι η μεταφορά θερμότητας κατά την καύση. Η καλύτερη επιλογή θεωρείται πριονίδι από μια μηχανή άλεσης. Η πυκνότητα τέτοιων απορριμμάτων ξύλου είναι κατά μέσο όρο 120 kg / m³. Από 250 γραμμάρια τέτοιου υλικού, μπορείτε να λάβετε 1 kW θερμικής ενέργειας.
2. Υγρασία. Το ξηρό πριονίδι αυξάνει σημαντικά την αποτελεσματικότητα της διαδικασίας καύσης. Η περιεκτικότητα σε υγρασία του απορριμμένου ξύλου για το λέβητα δεν πρέπει να υπερβαίνει το 20%.

Ορισμένα μοντέλα εργοστασιακών μονάδων θέρμανσης μπορούν να λειτουργούν κανονικά στο πριονίδι με περιεκτικότητα υγρασίας έως και 40%. Αυτά τα σχέδια έχουν ενσωματωμένο στοιχείο που περιστρέφει το καύσιμο ξύλου. Το πριονίδι στεγνώνει γρήγορα όταν εκτίθεται σε υψηλές θερμοκρασίες.

Για την ευκολία αποθήκευσης και φόρτωσης, χρησιμοποιείται συχνά πρεσαριστό πριονίδι. Η ποσότητα θερμικής ενέργειας από ένα τέτοιο υλικό αντιστοιχεί στην ποσότητα θερμότητας που απελευθερώνεται κατά την καύση του ίδιου τμήματος του φυσικού ξύλου.

Προστατευτικά συστήματα και τρόποι λειτουργίας

Ο λέβητας πριονιδιού περιλαμβάνει πάντα ένα σύστημα προστασίας ανάφλεξης. Λόγω αυτού, τέτοιες συσκευές μπορούν να εγκατασταθούν σε κτίρια κατοικιών. Επιπλέον, το σύστημα θέρμανσης είναι εξοπλισμένο με ειδικούς αισθητήρες που δίνουν σήμα όταν συσσωρεύεται καπνός. Μια τέτοια συσκευή ειδοποιεί για την εμφάνιση πυρκαγιάς στα πρώτα προειδοποιητικά σημάδια.

Μια αυτόματη μονάδα που λειτουργεί με πριονίδι έχει διάφορους τρόπους:

1. Το μέγιστο. Αυτή η θέση χρησιμοποιείται κατά τη φόρτωση μιας μεγάλης ποσότητας πρώτης ύλης ξύλου στον κλίβανο. Σε αυτήν την περίπτωση, το καύσιμο χρησιμοποιείται αποτελεσματικά, καθώς η ένταση της καύσης μειώνεται σταδιακά όταν θερμαίνονται οι μάζες ψυκτικού και αέρα.
2. Μέση. Χρησιμοποιείται εάν απαιτείται η διάρκεια θέρμανσης του συστήματος θέρμανσης. Πολύ λιγότερο καύσιμο καταναλώνεται όταν η θερμοκρασία μειώνεται στο απαιτούμενο επίπεδο. Μετά από αυτό, η ένταση της θέρμανσης αυξάνεται και μαζί με την κατανάλωση πρώτων υλών.
3. Λειτουργία παύσης. Το ενεργοποιούν όταν είναι απαραίτητο να σταματήσει η διαδικασία θέρμανσης. Σε αυτήν την περίπτωση, το καύσιμο σταματά να καίει και το σύστημα σταδιακά κρυώνει.

Τέτοιοι τρόποι λειτουργίας του λέβητα και του συστήματος προστασίας του συμβάλλουν στην ασφαλή και βολική χρήση της συσκευής.

Αναλυτικές οδηγίες για το πώς να φτιάξετε ένα λέβητα πριονιδιού

Η κατασκευή λέβητα πριονιδιού με τα χέρια σας δεν είναι μόνο φθηνότερη από την αγορά μιας νέας συσκευής, αλλά μερικές φορές πιο αξιόπιστη.

Για να εργαστείτε, πρέπει πρώτα να επιλέξετε τα εργαλεία:

• μύλος για κοπή μετάλλου και άλεση.
• μηχανή συγκόλλησης;
• ηλεκτρικό τρυπάνι;
• ρουλέτα;
• ένα σφυρί;
• στρογγυλοί σωλήνες με διάμετρο 4 και 5 cm και με ορθογώνιο προφίλ - από 40 έως 60 mm.

Η συναρμολόγηση του θερμαντήρα αποτελείται από τις ακόλουθες ενέργειες:

• Από έναν συμβατικό κύλινδρο αερίου, το άκρο κόβεται κατά μήκος της γραμμής συγκόλλησης. Οι άκρες καθαρίζονται καλά. Θα πάρετε το σώμα του firebox.
• Το κάλυμμα - το κομμάτι που έχει κοπεί πρέπει να ταιριάζει αρκετά. Για αυτό, μια άκρη συγκολλάται κατά μήκος των άκρων του κυλίνδρου. Είναι κατασκευασμένο από λωρίδες από χοντρό μέταλλο.
• Επιλέγεται ένα μάνδαλο και μια λαβή στο προετοιμασμένο κάλυμμα και κατασκευάζεται μια οπή που αντιστοιχεί στην εξωτερική διάμετρο του σωλήνα παροχής αέρα. Όλα τα στοιχεία συγκρατούνται μαζί με συγκόλληση. Οι βάσεις στερεώνονται στο σώμα, το οποίο θα συγκρατεί καλά το καπάκι κατά την καύση καυσίμου.
• Στο πάνω μέρος της εστία, γίνεται ένα άνοιγμα για την καμινάδα και συγκολλάται ένας σωλήνας σιδήρου.
• Για την κατασκευή φορτίου, κόβεται ένας κύκλος από ένα μεταλλικό φύλλο με πυκνά τοιχώματα, το μέγεθος του οποίου θα ταιριάζει στην εσωτερική διάμετρο του κυλίνδρου. Μια τρύπα προετοιμάζεται στο κέντρο του προετοιμασμένου τμήματος, όμοια με την ένταση του καπακιού. Τα σιδερένια πλευρά συγκολλούνται σε μία επιφάνεια του στρογγυλού βάρους για να διασκορπίσουν τις μάζες αέρα.
• Ο σωλήνας παροχής αέρα στον κλίβανο εισάγεται στην οπή που έχει φτιαχτεί για αυτόν και είναι ζεματισμένος σε κύκλο.
• Το πιο δύσκολο στάδιο είναι η κοπή ενός μπουφάν νερού από ένα μεταλλικό φύλλο. Θα πρέπει τελικά να έχει το ίδιο σχήμα με το σώμα.
• Τα ενισχυτικά στερεώνονται στην εξωτερική πλευρά του κυλίνδρου από μέταλλο, το οποίο προστατεύει το περίβλημα νερού από παραμόρφωση υπό την επίδραση υψηλών θερμοκρασιών. Το προετοιμασμένο μεταλλικό μέρος συγκολλάται σε κύκλο με αυτά τα πλευρά.

Αφού ελέγξετε όλες τις συγκολλήσεις, τα ανοίγματα κόβονται για τη στερέωση του ψυκτικού.

Πλεονεκτήματα και μειονεκτήματα ενός λέβητα πριονιδιού

Υπάρχουν πολλά πλεονεκτήματα για συσκευές θέρμανσης που λειτουργούν σε τσιπ ξύλου. Μεταξύ αυτών είναι:

• υψηλό επίπεδο απόδοσης ·
• γρήγορη προθέρμανση του συστήματος.
• χαμηλό κόστος καυσίμου ·
• καμία επιβλαβής εκπομπή στον αέρα ·
• την ικανότητα ελέγχου της θερμοκρασίας και της κατανάλωσης πρώτων υλών καυσίμου ·
• εξασφάλιση αδιάλειπτης παραγωγής θερμικής ενέργειας ·
• ασφάλεια χρήσης.

Μπορεί να προκύψει δυσκολία κατά την αποθήκευση ξύλου καυσίμου. Το πριονίδι πρέπει να φυλάσσεται σε ξηρό, ξεχωριστό δωμάτιο. Όταν καίγεται το ξύλο, η αιθάλη εγκαθίσταται στους τοίχους της καμινάδας και πρέπει να καθαρίζεται τακτικά.

Ο λέβητας πριονιδιού ξεχωρίζει για την παραγωγικότητα και την ευελιξία του. Οποιοσδήποτε τύπος δωματίου μπορεί να θερμανθεί με μια τέτοια συσκευή θέρμανσης. Ο σχεδιασμός της συσκευής είναι αρκετά απλός, κάτι που σας επιτρέπει να το κάνετε μόνοι σας. Κατά τη διαδικασία σύνδεσης και λειτουργίας του λέβητα, είναι σημαντικό να τηρείτε τις προφυλάξεις ασφαλείας.
