Το σύστημα δοκών είναι το πλαίσιο στήριξης της στέγης. Είναι μια συλλογή από διάφορα δομικά στοιχεία που συνδέονται μαζί με διάφορους τρόπους. Το σύστημα δοκών περιλαμβάνει πόδια δοκών, ρουφηξιά, τεγίδες, μια βάση κάτω από την οροφή και άλλες μικρότερες μονάδες και μέρη. Όλα συνδέονται με καρφιά, καρφιά και άλλους συνδετήρες. Η ισχύς του συστήματος δοκών, η αξιοπιστία και η ανθεκτικότητα της οροφής στο σύνολό της εξαρτάται από το πόσο σωστά επιλέγεται ο τύπος του συνδετήρα.

Παραδοσιακά, καρφίτσες, καρφιά και συρραπτικά έχουν χρησιμοποιηθεί για την εγκατάσταση του συστήματος δοκών, αλλά με την έλευση των ηλεκτρικών κατσαβιδιών, η δημοτικότητα των βιδών και των βιδών αυτοεπιτροπής έχει αυξηθεί και χρησιμοποιούνται όλο και περισσότερο σε κατασκευαστικές εργασίες.

Παρά το γεγονός ότι η εξωτερική βίδα και η βίδα είναι πολύ παρόμοια, διαφέρουν ως προς το νήμα και τη μέθοδο εγκατάστασης:

Η βίδα έχει ένα νήμα με τη μορφή σφυριού, το οποίο δεν φτάνει στο κεφάλι και χρησιμοποιείται για τη στερέωση τμημάτων σε μαλακά υλικά, για παράδειγμα, σε ξύλο. Οι βίδες βαρέως τύπου εξαγωνικής κεφαλής ονομάζονται "ξυλόφυλλα".

Η βίδα με αυτοκόλλητο έχει ένα ειδικό σπείρωμα σε όλο το μήκος της ράβδου και σχηματίζει ένα αντίθετο σπείρωμα στα προς σύνδεση μέρη.

Για να στερεώσετε το εξάρτημα με μια βίδα, πρέπει πρώτα να τρυπήσετε μια τρύπα. Κατά τη συναρμολόγηση ενός εξαρτήματος με μια βίδα αυτόματης τοποθέτησης, δεν απαιτείται τέτοια τρύπα.

Ένα συνηθισμένο καρφί έχει στρογγυλό, μυτερό στέλεχος και επίπεδη κεφαλή. Κατά την εγκατάσταση κρίσιμων μονάδων, χρησιμοποιούνται χτένα ή αναστατωμένα νύχια. Χάρη στην εγκάρσια τομή στο στέλεχος, η αντοχή στερέωσης ενός βουρτσισμένου νυχιού είναι 5 φορές υψηλότερη από εκείνη ενός συμβατικού νυχιού. Σε συνθήκες υψηλής υγρασίας, χρησιμοποιούνται βιδωτά καρφιά, τα οποία αυξάνουν την αντοχή στερέωσης κατά 4 φορές.

Η αντοχή συγκράτησης των καρφιών και των βιδών είναι επίσης διαφορετική. Για παράδειγμα, για να αφαιρέσετε ένα μη γαλβανισμένο καρφί 2,6x40 mm από μια σανίδα πεύκου, πρέπει να ασκήσετε δύναμη 32 kg και για να τραβήξετε μια μικρότερη βίδα μεγέθους 2,6x22 mm απαιτείται δύναμη 74 kg. Η στερέωση με γαλβανισμένα νύχια είναι σημαντικά ισχυρότερη από ό, τι όταν χρησιμοποιείτε απλά μαύρα νύχια.

Φαίνεται ότι το συμπέρασμα είναι προφανές - όταν εγκαθιστάτε το σύστημα ζευκτόντων κάτω από την οροφή του Ondulin, θα πρέπει να χρησιμοποιούνται βίδες αυτοεπιτροπής, αλλά δεν χρειάζεται να βιαστείτε. Το γεγονός είναι ότι όταν αλλάζει η υγρασία και η θερμοκρασία, υπό την επίδραση φορτίων χιονιού και ανέμου, το σύστημα δοκών "αναπνέει", δηλαδή. τα ξύλινα στοιχεία διογκώνονται, αλλάζουν μέγεθος και μετακινούνται το ένα στο άλλο, ενώ τα φορτία κάμψης, διάτμησης και εφελκυσμού δρουν στους συνδετήρες.

Τέτοια φορτία δεν είναι τρομερά για ένα καρφί: η ράβδος του αντέχει εύκολα σε πολλές στροφές και αν, όταν το ξύλο διογκωθεί, συμπιέζει το καρφί, η στερέωση εξακολουθεί να είναι ισχυρή. Η προεξέχουσα κεφαλή του νυχιού είναι καθαρά ορατή και δεν είναι δύσκολο να το οδηγήσετε στο τέλος κατά την επόμενη επιθεώρηση της οροφής.

Δεν είναι δύσκολο να φανταστεί κανείς τι θα συμβεί με τη βίδα αυτο-χτυπήματος όταν αλλάζει η θερμοκρασία, ειδικά όταν οι δοκοί και οι δοκοί υγραίνονται και διογκώνονται: το νήμα δεν επιτρέπει στη ράβδο να κινηθεί και να τη σπάσει σε ένα ή δύο σημεία. Πολύ συχνά, η ράβδος σπάει στη βάση της κεφαλής και η βάση καταστρέφεται εντελώς. Δεν έχει σημασία η αντοχή του χάλυβα και η ποιότητα της θερμικής επεξεργασίας της βίδας αυτοεπιτροπής Το νερό κατάψυξης μπορεί να καταστρέψει ακόμη ισχυρότερους κόμβους.

Η χρήση αυτοβιδωτών βιδών, βιδών και, ειδικότερα, "ξυλοκατασκευών" είναι δυνατή κατά την εγκατάσταση συρόμενων στηριγμάτων για δοκούς, σφιγκτήρες και άλλα χαλύβδινα μέρη, αλλά πρέπει να γίνει κατανοητό ότι αυτή η στερέωση θα είναι πιο ακριβή και η εγκατάσταση πιο επίπονη.

Κατά την εγκατάσταση του συστήματος δοκών από στέγες μονοκατοικίας και πολυκατοικιών με ύψος 2-3 ορόφους, συνιστάται η χρήση καρφιών των ακόλουθων μεγεθών:

Συναρμολόγηση συστήματος ανάρτησης	Μέθοδος εγκατάστασης	Μήκος νυχιών, όχι λιγότερο (mm)	Αριθμός καρφιών, όχι λιγότερο (τεμ.)
Προσαρμογή του ποδιού του δοκού στον πίνακα κορυφογραμμών	Το καρφί οδηγείται στο άκρο του δοκού μέσω της ράβδου κορυφογραμμής
	Το καρφί οδηγείται λοξά
Σύνδεση της ρουφηξιάς στο πόδι του δοκού	Το καρφί οδηγείται σε ορθή γωνία
Τιράντες για δοκούς	Το καρφί οδηγείται λοξά	80 (στην επένδυση τοίχου ρουλεμάν) 80 (στα δοκάρια)

Το πηχάκι για την ολλανδίνη τοποθετείται με καρφιά από γαλβανισμένο ή ανοξείδωτο χάλυβα Το μήκος του νυχιού πρέπει να είναι 2,5-4 φορές το πάχος του τόρνου.

Τα περισσότερα από τα υλικά δεν είναι προσαρτημένα απευθείας στον φάκελο του κτιρίου, αλλά μέσω ενός «ενδιάμεσου». Αυτό είναι και πιο βολικό και, εάν είναι απαραίτητο, απλοποιεί την επισκευή. Σε ορισμένες περιπτώσεις, αυτή η μέθοδος εγκατάστασης είναι υποχρεωτική τεχνολογική προϋπόθεση. Ένα εξειδικευμένο πλαίσιο σχεδιασμένο για τέτοιες εγκαταστάσεις ονομάζεται κιβώτιο. Περαιτέρω στο άρθρο θα μιλήσουμε για το πώς εγκαθίσταται το πηχάκι, τι είναι και με ποιους κανόνες υπολογίζεται.

Αν και η πιο κοινή δομή στην οποία χρησιμοποιείται το πηχάκι είναι στέγες, υπάρχουν και άλλα επίπεδα όπου είναι κατάλληλο. Η πιο δημοφιλής επιλογή είναι ένα ξύλινο κιβώτιο, αλλά υπάρχουν και μεταλλικές κατασκευές.

Για παράδειγμα, κατά την εγκατάσταση γυψοσανίδας, το ίδιο πλαίσιο από προφίλ αλουμινίου είναι αρκετά κατάλληλο για τον ορισμό ενός τόρνου.

Εάν γενικεύσουμε όλες τις περιπτώσεις κατά τις οποίες το κιβώτιο είναι διατεταγμένο, μπορούμε να συναγάγουμε τρεις μεγάλες ομάδες:

• Συσκευή στέγης
• Εγκατάσταση εσωτερικών τοίχων και χωρισμάτων
• Δημιουργία αεριζόμενων, αρθρωτών και άλλων διακοσμητικών προσόψεων

Κατά κανόνα, στις δύο τελευταίες περιπτώσεις, το κιβώτιο μοιάζει πραγματικά με καρό δομή. Στην οροφή, οι επιλογές μπορεί να είναι πολύ διαφορετικές.

Η διάταξη συστήματος φορέα καθορίζεται από το χρησιμοποιούμενο υλικό επικάλυψης και υπολογίζεται ξεχωριστά σε κάθε περίπτωση.

Σύμφωνα με αυτήν την αρχή, διακρίνονται οι ακόλουθοι τύποι:

• Ο συνηθισμένος τόνος του τόρνου - κατά κανόνα, βρίσκεται σε απόσταση 20-40 cm μεταξύ των ράβδων ή των σανίδων
• Αραιά - όταν η απόσταση μεταξύ των στοιχείων είναι 50-75 cm, μερικές φορές μεγαλύτερη
• Στερεό τόρνο - κατασκευασμένο από σανίδες με απόσταση μεταξύ τους έως και 10 mm (το διάκενο γίνεται για να αποφευχθεί ζημιά στην οροφή σε περίπτωση πρήξιμο ή στέγνωμα των σανίδων). Οι στεγνές δοκιμές τοποθετούνται κοντά, μερικές φορές υπάρχει σύνδεση γλωσσών και αυλακώσεων. Επίσης, μερικές φορές τακτοποιούν μια δομή από στερεά φύλλα: OSB, αδιάβροχο μοριοσανίδες ή κόντρα πλακέ

ΥΠΟΔΕΙΞΗ! Κατά την κατασκευή ενός τόρνου από σανίδες, καθένας από αυτούς συνδέεται σε κάθε δοκό με δύο καρφιά κατά μήκος των άκρων. Είναι αδύνατο να καρφώσετε τις σανίδες με ένα καρφί στο κέντρο, καθώς η στέγη μπορεί να καταστραφεί εάν είναι στριμμένη.

Κατά κανόνα, το βήμα του τόρνου εξαρτάται από το μέγεθος του υλικού στεγών και την ακαμψία του: όσο μεγαλύτερο είναι το μήκος της μονάδας του, τόσο λιγότερο συχνά τοποθετείται η ξυλεία ή οι σανίδες.

Για παράδειγμα, για σχιστόλιθο, το γήπεδο μπορεί να είναι έως 75 εκ. Για υλικά μικρού κομματιού, όπως βότσαλα ή βότσαλα, καθώς και επιστρώσεις κυλίνδρων με βάση πίσσα, εγκαθίσταται ένα συνεχές κιβώτιο.

Είναι επίσης κατάλληλο για την κατασκευή κυρτών ή σύνθετων οροφών.

Το πάχος του τόρνου μπορεί να ποικίλει. Μερικές φορές τακτοποιούν ένα κιβώτιο σε δύο στρώσεις. Σε αυτήν την περίπτωση, το κάτω στρώμα μπορεί να είναι αραιό και το ανώτερο - συνεχές. Το πρώτο επίπεδο είναι διατεταγμένο παράλληλα με την κορυφογραμμή της οροφής και το δεύτερο μπορεί να βρίσκεται κάθετα προς αυτήν ή διαγώνια.

Προβλέπεται επίσης για την κατασκευή κιβωτίου σε δύο στρώσεις κατά την τοποθέτηση μιας παχιάς μόνωσης - για παράδειγμα, αφρού πάχους 100 mm. Σε αυτήν την περίπτωση, κατά μήκος των δοκών, δύο ράβδοι των 50x50 mm συσκευάζονται διαδοχικά, η μία πάνω από την άλλη.

Συνήθως το πηχάκι τοποθετείται από μια ράβδο 50x50, 50x60, 60x60 ή 75x75 mm, καθώς και από μια σανίδα από 20 έως 50 mm. Σε αυτήν την περίπτωση, το πλάτος της σανίδας δεν πρέπει να υπερβαίνει τα 150 mm, καθώς το ευρύτερο υλικό είναι επιρρεπές σε αυξημένη παραμόρφωση υπό την επίδραση της υγρασίας και της θερμοκρασίας.

Ο υπολογισμός του πηχτή πραγματοποιείται σε συνδυασμό με το σύστημα δοκών, καθώς και το βήμα της δοκού και το τμήμα του θα εξαρτηθούν από το βήμα των δοκών.

Σημαντικές πληροφορίες! Το μήκος των συνδετήρων (καρφιά ή βίδες) λαμβάνεται ως διπλάσιο από το πάχος του υλικού του νήματος. Για παράδειγμα, για ξύλο 50x50, αυτό είναι 100 mm. Το πηχάκι στερεώνεται σε κάθε δοκό οροφής.

Οι σανίδες και οι δοκοί δεν πρέπει να έχουν προεξέχοντες κόμβους και άλλα ελαττώματα και για εύθραυστα υλικά επικάλυψης όπως σχιστόλιθο - και σημαντικές εσοχές.

Η σειρά εργασίας είναι συνήθως ως εξής:

• Εάν υπάρχουν προεξοχές στα δοκάρια στα σημεία όπου περνά η ξυλεία, κόβονται
• Στην περίπτωση που σχεδιάζεται μια διάταξη φραγής ατμών, τοποθετείται στις δοκούς, στερεωμένη με ένα συρραπτικό. Σε αυτήν την περίπτωση, η τοποθέτηση ξεκινά από την κορυφογραμμή, με την επικάλυψη των πλαισίων μέσω αυτής. Εάν η μεμβράνη είναι διαφανής, τα καλώδια μέτρησης μπορούν να αφαιρεθούν εντελώς. Διαφορετικά, κατά την τοποθέτηση, η ταινία γλιστρά κάτω από το νήμα
• Εάν υπάρχουν εσοχές στις δοκούς κάτω από τη μελλοντική ξυλεία, ισοπεδώνονται χρησιμοποιώντας γεμιστές ράγες, ένα σύνολο τεμαχίων υλικού κατασκευής σκεπής με το απαιτούμενο πάχος

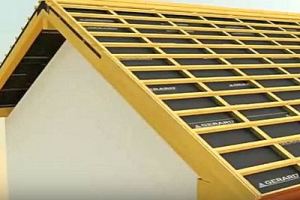

• Οι ράβδοι ή οι σανίδες αρχίζουν να στερεώνονται από την ακτίνα κορυφογραμμής, ανάλογα με το υλικό επίστρωσης και την επιλεγμένη μέθοδο συσκευής για τον κόμβο κορυφογραμμής - σε απόσταση από το τρέξιμο από 40 έως 150 mm για κάθε κλίση
• Κατά κανόνα, το πηχάκι εγκαθίσταται σε τεμάχια, ενώ η περιοχή κλίσης είναι κλειστή ταυτόχρονα, η οποία καθορίζεται από το μήκος της υπάρχουσας ξυλείας ή σανίδας. Στη συνέχεια, προχωρήστε στην επόμενη εκτέλεση.

Σημαντικές πληροφορίες! Σπάνια συμβαίνει ότι ένα ξύλινο πηχάκι τοποθετείται από συμπαγή σανίδα ή ράβδο. Συνήθως, το τυπικό μήκος της ξυλείας είναι πολύ μικρότερο από το μήκος της ράμπας. Επομένως, τα στοιχεία του κιβωτίου πρέπει να ματιστούν κατά μήκος τους. Αυτό γίνεται με τέτοιο τρόπο ώστε η άρθρωση της ξυλείας να πέφτει στο δοκάρι, οι άκρες και των δύο τεμαχισμένων τεμαχίων να στερεώνονται με καρφιά. Είναι σημαντικό να βεβαιωθείτε ότι σε παρακείμενες οριζόντιες σειρές οι αρμοί μετατοπίζονται, πέφτουν σε διαφορετικές ράβδους. Για αυτό, η ξυλεία κόβεται στο κατάλληλο μήκος.

• Ανεξάρτητα από το ποια είναι η κύρια απόσταση μεταξύ, σε μέρη κοιλάδων και αυλακώσεων (κοίλες αρθρώσεις πλαγιών), είναι διατεταγμένο συμπαγές, ίσως χρησιμοποιώντας φύλλο υλικού,

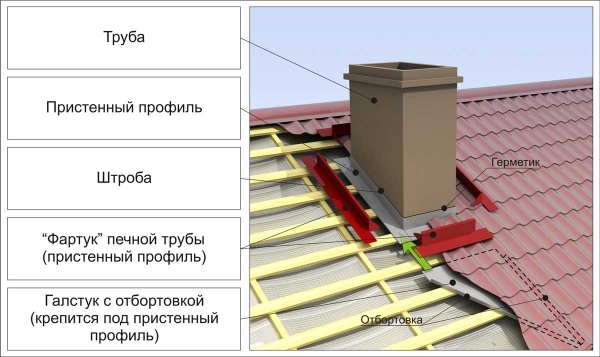

• Κάτω από τα στοιχεία που περνούν από την οροφή - διάφορα στηθαία ή καμινάδες, είναι τοποθετημένο το δικό τους κιβώτιο, το οποίο υπολογίζεται ξεχωριστά. Για παράδειγμα, για μια καμινάδα - σε οποιοδήποτε από τα μέρη της θα πρέπει να βρίσκεται σε απόσταση τουλάχιστον 150 mm και χωρίς θερμομόνωση για κεραμικούς σωλήνες - και 250 mm

ΥΠΟΔΕΙΞΗ! Το πηχάκι πρέπει να τοποθετηθεί σε ξηρό καιρό, αμέσως πριν τοποθετήσετε το υλικό στέγης. Υγρές δοκοί ή σανίδες θα αρχίσουν σίγουρα να στρεβλώνονται

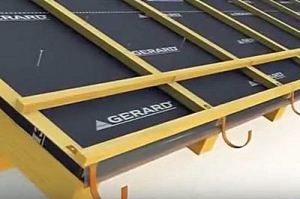

• Αμέσως μετά την εγκατάσταση του τόρνου, τοποθετείται ένα στρώμα μόνωσης, εάν έχει σχεδιαστεί, και ένα στεγανοποιητικό φιλμ συνδέεται με ένα συρραπτικό πάνω από τις δοκούς

Με τον εκ των προτέρων υπολογισμό και την κοπή ξυλείας, η εγκατάσταση του τόρνου επιταχύνεται σημαντικά και χρειάζεται λιγότερη προσπάθεια. Ως εκ τούτου, αξίζει να αφιερώσετε επιπλέον χρόνο στην προκαταρκτική προετοιμασία και να την πραγματοποιήσετε αποτελεσματικά.

Πρόσφατα, τα περισσότερα από τα νεόκτιστα ιδιωτικά χαμηλά κτίρια έχουν καλυφθεί με μεταλλικά πλακάκια. Αυτή η πρακτική και ανθεκτική επίστρωση παρέχει αξιόπιστη στεγανοποίηση σε όλη τη διάρκεια ζωής της οροφής. Εάν η στερέωση του μεταλλικού πλακιδίου στο ξύλινο τόρνο γίνεται σωστά, τότε η φέρουσα ικανότητα της κατασκευής θα είναι τόσο μεγάλη ώστε να αντέχει το φορτίο από στρώμα χιονιού τριών μέτρων χωρίς να παραμορφώνεται. Σε αυτό το άρθρο, θα μιλήσουμε για τα σημαντικά χαρακτηριστικά της στερέωσης προφίλ από χάλυβα στη βάση της οροφής, τα οποία επηρεάζουν την ποιότητα και την αντοχή της.

Η μεταλλική στέγη είναι ένα κοινό κάλυμμα στέγης, το οποίο είναι ένα ορθογώνιο φύλλο από προφίλ χάλυβα. Η επίστρωση ψευδαργύρου και η προστασία πολυμερούς βοηθούν αυτό το υλικό να διατηρήσει τις ιδιότητές του σε επαφή με το νερό, αποτρέποντας τη διάβρωση. Πολλοί άπειροι τεχνίτες έχουν μια ερώτηση σχετικά με τον τρόπο σωστής τοποθέτησης μεταλλικών πλακιδίων στο κιβώτιο, καθώς και ποιο εργαλείο θα χρησιμοποιηθεί για αυτό. Οι κατασκευαστές σημειώνουν τα ακόλουθα χαρακτηριστικά της εργασίας με αυτό το υλικό:

1. Για την κοπή μεταλλικών πλακιδίων, δεν επιτρέπεται η χρήση λειαντικών εργαλείων, όταν χρησιμοποιούνται τα οποία θερμαίνεται η επιφάνεια του υλικού, καίγοντας την επικάλυψη πολυμερούς. Για αυτόν τον λόγο, δεν μπορείτε να κόψετε μεταλλικά πλακίδια με μύλο ή να στερεώσετε φύλλα με συγκόλληση.
2. Είναι απαραίτητο να χρησιμοποιήσετε ένα εργαλείο κοπής, τρυπάνι ή κατσαβίδι για την επεξεργασία μεταλλικών πλακιδίων σε χαμηλές ταχύτητες, ώστε να μην προκαλέσετε ζημιά στο υλικό, καθώς και να κάνετε ομοιόμορφα τα άκρα.
3. Όταν σφίγγετε τις βίδες αυτοκαταστροφής με ένα κατσαβίδι, είναι απαραίτητο να προσδιορίσετε με σαφήνεια την απαιτούμενη δύναμη πίεσης, καθώς με υπερβολική δύναμη η επικάλυψη παραμορφώνεται και, εάν είναι ανεπαρκής, στερεώνεται ελάχιστα στο κιβώτιο.

Σπουδαίος! Η στερέωση μεταλλικών πλακιδίων είναι μια τεχνολογικά αρκετά απλή διαδικασία, για την οποία θα χρειαστείτε ειδικούς συνδετήρες, καθώς και ένα ισχυρό κατσαβίδι με μπαταρία.

Απαιτήσεις για το κιβώτιο

Τα προφίλ χάλυβα με προφίλ που χρησιμοποιούνται για την κάλυψη της οροφής έχουν άκαμπτο σχήμα, οπότε είναι προσαρτημένα στις συνηθισμένες αραιές πλάκες. Αυτό το κάλυμμα οροφής χαρακτηρίζεται από υψηλή αντοχή και μικρό βάρος, επομένως δεν έχει ειδικές απαιτήσεις για την προετοιμασία της βάσης. Για να απλοποιηθεί η διαδικασία στερέωσης μεταλλικών πλακιδίων στην πλαγιά, πρέπει να τηρούνται οι ακόλουθοι κανόνες:

• πρέπει να ταιριάζουν. Εάν η απόσταση μεταξύ των βάσεων είναι ίδια με το μήκος κύματος της επίστρωσης, τότε πού και πώς να στερεώσετε το μεταλλικό πλακίδιο είναι πολύ πιο εύκολο να προσδιοριστεί.
• Η επιτρεπόμενη απόσταση μεταξύ των στοιχείων των πλεγμάτων είναι 30-70 cm, ωστόσο, πρέπει να αντιστοιχεί στην κλίση της οροφής. Όσο μεγαλύτερη είναι η γωνία κλίσης της οροφής, τόσο μικρότερο χιόνι συσσωρεύεται στην επιφάνεια της πλαγιάς, τόσο λιγότερο συχνά μπορεί να στερεώνεται η λωρίδα της θήκης.

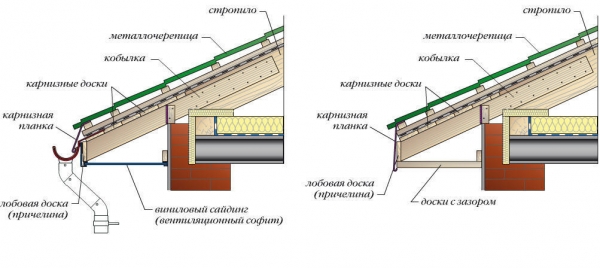

• Στην περιοχή της προεξοχής της οροφής, όπου τοποθετούνται στηρίγματα συγκρατητές χιονιού, καθώς και στην περιοχή της σύνδεσης κορυφογραμμής, το κιβώτιο ενισχύεται με πρόσθετες σανίδες. Επιπλέον, τα μέρη όπου το χιόνι συσσωρεύεται πιο ενεργά (κοιλάδες, υδρορροές, αρμοί με κατακόρυφες επιφάνειες) πρέπει να ενισχύσουν τη βάση.

Λάβετε υπόψη ότι για την κατασκευή τόρνου για μεταλλικά πλακίδια, είναι προτιμότερο να χρησιμοποιείτε μια άκρη σανίδα ή τετράγωνες ράβδους, πλανισμένη και επεξεργασμένη με αντισηπτικά παρασκευάσματα. Όσο πιο ομαλή είναι η βάση στην οποία είναι προσαρτημένη η οροφή, τόσο πιο εύκολο είναι να το στερεώσετε με βίδες αυτο-χτυπήματος.

Απαιτήσεις για συνδετήρες

Πριν από τη στερέωση μεταλλικών πλακιδίων, πρέπει να επιλέξετε τους σωστούς και υψηλής ποιότητας συνδετήρες. Η στερέωση των προφίλ χαλύβδινου προφίλ στο κιβώτιο πραγματοποιείται χρησιμοποιώντας βίδες αυτο-χτυπήματος, οι οποίες, όταν βιδώνουν, ανοίγουν μια τρύπα στο υλικό λόγω αιχμηρού, αιχμηρού άκρου. Ταυτόχρονα, για στερέωση υψηλής ποιότητας, είναι απαραίτητο να χρησιμοποιήσετε συνδετήρες που πληρούν τα κριτήρια:

1. Για τη στερέωση του μεταλλικού πλακιδίου, χρησιμοποιούνται ειδικές βίδες στεγών, οι οποίες είναι κατασκευασμένες από γαλβανισμένο χάλυβα. Τέτοιοι συνδετήρες είναι ακριβότεροι, ωστόσο, δεν σκουριάζουν σε επαφή με το νερό, λόγω του οποίου η επίστρωση διαρκεί περισσότερο.
2. Οι βίδες αυτόματης τοποθέτησης για χάλυβα στέγης παρέχονται με καπάκια από καουτσούκ ή λατέξ και ροδέλες. Όταν σφίγγονται, ισοπεδώνουν, λόγω του οποίου στεγανοποιούν αξιόπιστα την τρύπα στερέωσης από τη διείσδυση του νερού.
3. Το χρώμα των βιδών επιλέγεται για να ταιριάζει με τη σκιά του μεταλλικού πλακιδίου έτσι ώστε να συγχωνεύονται με το φύλλο οροφής και να μην ξεχωρίζουν.

Σημείωση! Για να στερεώσετε με ασφάλεια ένα φύλλο μετάλλου στην οροφή, είναι απαραίτητο να χρησιμοποιήσετε βίδες στεγών, το μήκος των οποίων είναι 1-3 mm μακρύτερο από το συνολικό πάχος του υλικού στεγών και στεγανοποίηση.

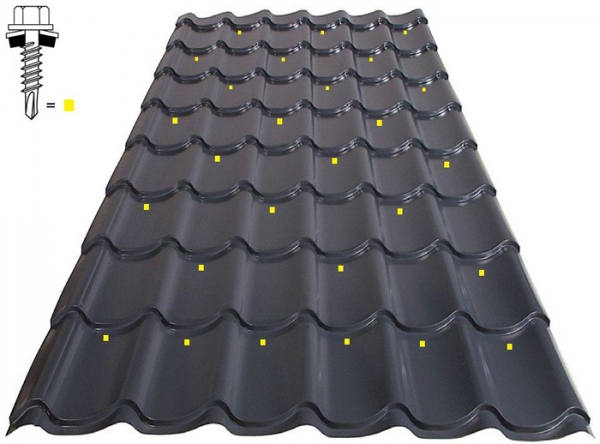

Αριθμός σημείων προσκόλλησης

Ακόμη και έμπειροι επαγγελματίες τεχνίτες έχουν διαφωνίες σχετικά με το πόσα σημεία σύνδεσης χρειάζονται για να στερεώσουν σταθερά ένα φύλλο μεταλλικού πλακιδίου στο κιβώτιο. Σε αυτό το σκορ, όπως λένε, πόσα άτομα, τόσες πολλές απόψεις. Σε αυτήν την περίπτωση, η αποδεδειγμένη αρχή "όσο περισσότερο το καλύτερο" δεν λειτουργεί, καθώς με αυτόν τον τρόπο μπορείτε μόνο να παραμορφώσετε το φύλλο. Οι κατασκευαστές, όταν στερεώνουν μεταλλικά πλακίδια, συνιστάται να τηρούν τα ακόλουθα πρότυπα:

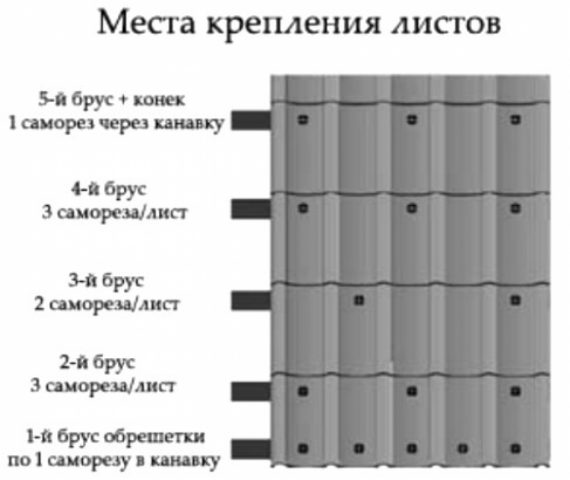

• Για κάθε τετραγωνικό μέτρο Η περιοχή οροφής απαιτεί 8-12 βίδες στεγών.
• Πρόσθετα στοιχεία στερεώνονται με 3-5 βίδες αυτοεπιτροπής ανά μετρητή λειτουργίας.
• Η μεταλλική επικάλυψη στην περιοχή του άκρου και η προεξοχή της οροφής πρέπει να είναι προσαρτημένη σε κάθε ράβδο της ράβδου, δηλαδή κάθε 30-40 cm.
• Αυξάνουν επίσης τον αριθμό των σημείων σύνδεσης σε σύνθετα δομικά στοιχεία της οροφής - κοιλάδες, υδρορροές, μέρη όπου η επικάλυψη γειτνιάζει με κάθετες επιφάνειες.

Πιστεύεται ότι οι βίδες αυτο-χτυπήματος κατά τη στερέωση μιας μεταλλικής οροφής θα πρέπει να βιδώνονται στο κέντρο του πηχάλου. Σε κάθε περίπτωση, το σημείο πρόσδεσης πρέπει να βρίσκεται σε απόσταση μεγαλύτερη από 1,2-2 cm από την άκρη της σανίδας.

Σχέδιο σταθεροποίησης

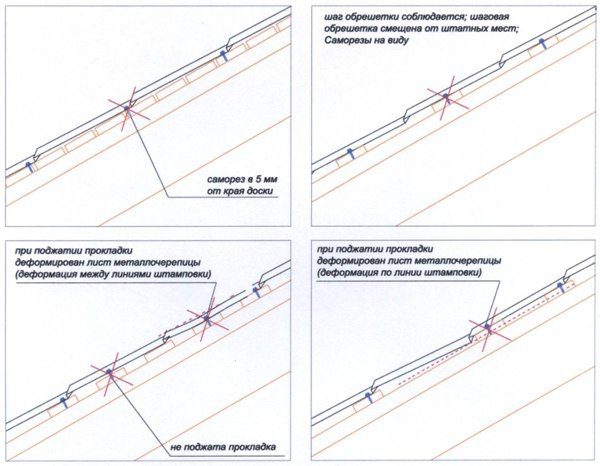

Το σωστό σχήμα στερέωσης του μεταλλικού πλακιδίου με βίδες αυτόματης στερέωσης εγγυάται μια αξιόπιστη στερέωση του καλύμματος της οροφής στην επιφάνεια της πλαγιάς, η οποία δεν θα εξασθενίσει υπό έντονα φορτία ανέμου. Κάθε τετραγωνικό μέτρο υλικού κατασκευής σκεπής πρέπει να έχει τουλάχιστον 8 ομοιόμορφα κατανεμημένα σημεία σύνδεσης σύμφωνα με τους ακόλουθους κανόνες:

1. Οι βίδες αυτοεκτύπωσης βιδώνονται αυστηρά σε ορθή γωνία προς την επιφάνεια της οροφής, έτσι ώστε η πλυντήριο πρέσας να καλύπτει την οπή στερέωσης.
2. Μην βιδώνετε τις βίδες στεγών μέχρι να μην παραμορφωθεί η επίστρωση. Είναι απαραίτητο να αφήσετε ένα κενό 0,5-1 mm μεταξύ της κεφαλής του συνδετήρα και της επιφάνειας του υλικού.

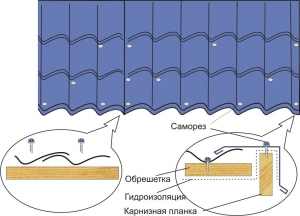

3. Οι βίδες αυτοεκτύπωσης βιδώνονται σε απόσταση 10-15 mm από τη γραμμή σφράγισης μεταξύ των κορυφογραμμών του μεταλλικού πλακιδίου.
4. Σε μέρη όπου ένα φύλλο μεταλλικού πλακιδίου αλληλεπικαλύπτεται με το δεύτερο, οι αυτοβιδωτές βίδες βιδώνονται ταυτόχρονα και στα δύο στρώματα του υλικού κατασκευής σκεπής, έτσι ώστε να μην υπάρχει κενό μεταξύ τους όπου το νερό μπορεί να διεισδύσει.
5. Η στερέωση του μεταλλικού πλακιδίου ξεκινά από την κάτω δεξιά άκρη της πλαγιάς και τελειώνει με τη στερέωση της κορυφογραμμής.

Σπουδαίος! Εάν η οροφή έχει μια μικρή κλίση, τότε οι επικαλύψεις μεταξύ των φύλλων και των χώρων όπου συνηθίζουν στις κάθετες επιφάνειες επικαλύπτονται με στεγανωτικό σιλικόνης, το οποίο εμποδίζει το νερό να διεισδύσει κάτω από το υλικό στέγης.

Οδηγίες βίντεο

Πριν από λίγο καιρό, η πλάκα ήταν το πιο δημοφιλές υλικό στέγης. Σήμερα, αντικαθίσταται όλο και περισσότερο από ένα μεταλλικό φύλλο με προφίλ, το οποίο δεν έχει μόνο χαρακτηριστικά υψηλής απόδοσης, αλλά και αισθητική εμφάνιση. Ως εκ τούτου, το κυματοειδές χαρτόνι χρησιμοποιείται όχι μόνο για την κάλυψη κτιρίων ή εξοχικών κατοικιών, αλλά και για τις στέγες μεγάλων αρχοντικών. Τέτοιο υλικό παράγεται σε ένα αρκετά ευρύ φάσμα χρωμάτων, και από αυτή την άποψη, ορισμένοι ιδιοκτήτες, που επιθυμούν να επιτύχουν την αποκλειστικότητα του εξωτερικού του σπιτιού, χρησιμοποιούν ακόμη και διάφορα μοντέλα κυματοειδούς χαρτονιού που είναι αρμονικά μεταξύ τους για να καλύψουν τις στέγες.

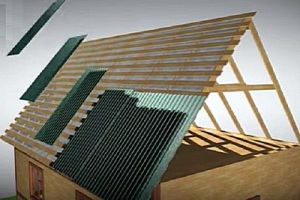

Η συσκευή μιας οροφής από ένα φύλλο προφίλ σε ξύλινο κιβώτιο μπορεί κάλλιστα να κατασκευάζεται ανεξάρτητα. Είναι σαφές ότι εκτός από το ίδιο το υλικό στέγης, είναι απαραίτητο να ετοιμαστούν ορισμένα βοηθητικά στοιχεία της δομής της οροφής, για να υπάρχουν διαθέσιμα ορισμένα εργαλεία κατασκευής. Ωστόσο, προτού αγοράσετε κυματοειδές χαρτόνι και αρχίσετε να εκτελείτε την εργασία, αξίζει να εξοικειωθείτε με τις θετικές και αρνητικές ιδιότητες αυτού του υλικού, να μελετήσετε πολύ προσεκτικά όλα τα στάδια της εργασίας, ξεκινώντας από την παράδοση και τελειώνοντας με την εγκατάσταση πηνίων ανέμου, υδρορροών, προβολέων και άλλων τελικών στοιχείων της κατασκευής στέγης.

Οι πληροφορίες σχετικά με τα πλεονεκτήματα και τα μειονεκτήματα αυτού του υλικού στέγης πρέπει να εξοικειωθούν όχι μόνο για να κάνουν τη σωστή επιλογή, αλλά και να φανταστούν τι μπορεί να αναμένεται από αυτό κατά τη λειτουργία.

Έτσι, οι θετικές ιδιότητες του κυματοειδούς χαρτονιού περιλαμβάνουν τα ακόλουθα:

• Η ελάχιστη διάρκεια ζωής μιας οροφής από κυματοειδές χαρτόνι, όταν εγκαθίσταται σύμφωνα με τις απαιτήσεις της τεχνολογίας, είναι 13 ÷ 15 χρόνια, η οποία είναι αρκετά συνεπής με το κόστος του υλικού.
• Το μεταλλικό φύλλο στεγών με προφίλ δεν έχει μεγάλη μάζα, γεγονός που καθιστά ευκολότερη τη μεταφορά, τη μεταφορά, την ανύψωση σε ύψος, το δάπεδο, την ευθυγράμμιση και τη στερέωση του στο σύστημα δοκών.
• Η καθαρή εμφάνιση του υλικού μπορεί να μεταμορφώσει οποιαδήποτε δομή και η ποικιλία των χρωμάτων μπορεί να δώσει στην οροφή την απαραίτητη προσωπικότητα.
• Το κυματοειδές χαρτόνι με ποιοτική τοποθέτηση κάνει εξαιρετική δουλειά με το κύριο καθήκον του - να προστατεύει το σπίτι από τις βροχοπτώσεις και τον άνεμο. Είναι αδιάβροχο και διαθέτει προφίλ κύματος για εξαιρετική αποστράγγιση από την οροφή. Επιπλέον, σε ορισμένα μοντέλα κυματοειδούς χαρτονιού, ο κατασκευαστής παρέχει ένα τριχοειδές αυλάκι ή κανάλι αποστράγγισης που βρίσκεται στις άκρες του φύλλου και έχει σχεδιαστεί για υψηλής ποιότητας αποστράγγιση υετού και λιωμένο νερό που πέφτει μεταξύ γειτονικών φύλλων υλικού στεγών. Αυτός ο τύπος κυματοειδούς χαρτονιού είναι ιδιαίτερα κατάλληλος για στέγες με μικρή κλίση.

• Το Decking είναι ένα φιλικό προς το περιβάλλον υλικό, το οποίο είναι σημαντικό για κτίρια κατοικιών.
• Τα προφίλ σε φύλλα παράγονται σε μήκη έως 12 μέτρα, γεγονός που τους επιτρέπει να παραγγέλλονται για στέγες με κλίσεις σχεδόν οποιουδήποτε μήκους, προκειμένου να τα εγκαταστήσετε χωρίς οριζόντιους αρμούς.

Τα μειονεκτήματα του κυματοειδούς χαρτονιού περιλαμβάνουν τα ακόλουθα χαρακτηριστικά:

• Το μέταλλο έχει υψηλή θερμική αγωγιμότητα, και ως εκ τούτου, οι θερμομονωτικές ιδιότητες μιας τέτοιας οροφής μπορούν να εκτιμηθούν με ασφάλεια ως "καμία". Η σοφίτα θα είναι κρύα το χειμώνα και απίστευτη θερμότητα από το άμεσο ηλιακό φως το καλοκαίρι. Όλα αυτά σημαίνουν ότι για να επιτευχθεί μια κανονική ισορροπία θερμοκρασιών, συνιστάται η χρήση μονωτικού υλικού σε συνδυασμό με μεταλλική επίστρωση. Αυτός ο παράγοντας θα αυξήσει αναπόφευκτα το κόστος της τακτοποίησης της στέγης του σπιτιού.
• Το μέταλλο, ειδικά εκείνο που έχει μικρό πάχος και χρησιμοποιείται για την κατασκευή τόσο κυματοειδούς χαρτονιού όσο και μεταλλικών πλακιδίων, σε υψηλές ταχύτητες ανέμου που φτάνουν τα 15 m / s, μπορεί να αντηχεί και να εκπέμπει υπερήχους, κάτι που επηρεάζει αρνητικά την ψυχολογική κατάσταση ενός ατόμου. Επομένως, σε περιοχές με συχνές καιρικές συνθήκες, είναι προτιμότερο να μην χρησιμοποιείτε μεταλλική οροφή, προτιμώντας βαρύτερες στέγες που δεν δίνουν παρόμοια αντίδραση στον άνεμο.
• Κάθε μέταλλο δεν έχει την ιδιότητα της ηχομόνωσης, οπότε ο ήχος της βροχής πέφτει στην οροφή, και ακόμη περισσότερο - χαλάζι, θα ακουστεί καθαρά στο σπίτι. Αλλά σε περίπτωση που η οροφή είναι μονωμένη, το θερμομονωτικό υλικό θα χρησιμεύσει ταυτόχρονα ως αποτελεσματικό φράγμα κατά της διείσδυσης του θορύβου στις εγκαταστάσεις.

Για να αποφευχθεί το αναφερόμενο αρνητικό, μερικές φορές χρησιμοποιούνται ειδικά πάνελ σάντουιτς για εργασίες στέγης. Αποτελούνται από δύο φύλλα μεταλλικού προφίλ, με ένα στρώμα θερμομονωτικού υλικού μεταξύ τους. Ορυκτό βασάλτη υψηλής πυκνότητας, αφρός πολυουρεθάνης ή διογκωμένο πολυστυρένιο μπορεί να χρησιμοποιηθεί ως μόνωση. Ωστόσο, τέτοιο υλικό απαιτεί μια εντελώς διαφορετική τεχνολογική προσέγγιση κατά την εγκατάσταση και δεν θα ληφθεί υπόψη στο πλαίσιο αυτής της έκδοσης.

Τύποι κυματοειδούς χαρτονιού που χρησιμοποιούνται για στέγες

Για μια στέγη από κυματοειδές χαρτόνι για μεγάλο χρονικό διάστημα, για τους σκοπούς αυτούς είναι απαραίτητο να επιλέξετε τον σωστό τύπο υλικού που προορίζεται για χρήση σε αυτή τη συγκεκριμένη περιοχή. Επομένως, όταν αγοράζετε ένα υλικό στέγης, πρέπει να προσέξετε τη σήμανσή του.

• Το "C" είναι μια επένδυση τοίχου που προορίζεται κυρίως για επένδυση τοίχου και περίφραξη. Ικανότητα ρουλεμάν είναι χαμηλή, και για εργασίες στέγης, τα χαρακτηριστικά αντοχής μπορεί να είναι ανεπαρκή, ειδικά για ένα υλικό με χαμηλό ύψος κύματος
• Το "НС" είναι ένας γενικός τύπος φύλλων με προφίλ που μπορεί να χρησιμοποιηθεί τόσο για στέγες όσο και για την εγκατάσταση περιφράξεων.
• Το "H" είναι ένα φέρον κυματοειδές χαρτόνι κατασκευασμένο από υλικό μεγάλου πάχους, με υψηλό κύμα, που χρησιμοποιείται κυρίως για τη δημιουργία αυτοκινούμενων οικοδομικών κατασκευών. Σε "μικρές" κατασκευές για στέγες, η χρήση ενός τέτοιου υλικού δεν φαίνεται οικονομικά αποδοτική.
• Το "MP" είναι μια ευέλικτη σειρά που είναι κατάλληλη τόσο για περιφράξεις όσο και για εργασίες στέγης. Παρεμπιπτόντως, παράγονται διάφοροι τύποι προφίλ αυτής της σειράς και για την οροφή του υλικού με το δείκτη "MP-R" θα είναι βέλτιστοι

Εκτός από τη σήμανση για τον επιδιωκόμενο σκοπό τους, τα φύλλα με προφίλ ενδέχεται να διαφέρουν σε άλλα τεχνικά χαρακτηριστικά, τα οποία περιλαμβάνουν παραμέτρους όπως το πάχος φύλλου και το ύψος κυματοειδούς:

• Το ύψος του κύματος (αυλάκωση) του κυματοειδούς χαρτονιού, καθώς και το πάχος του μετάλλου από το οποίο κατασκευάζεται, καθορίζουν την αντοχή και την ακαμψία του υλικού - όσο υψηλότερες είναι αυτές οι παράμετροι, τόσο ισχυρότερο είναι το φύλλο.
• Τα προφίλ που παράγονται δημιουργούνται με ύψος κύματος που μπορεί να κυμαίνεται από 8 έως 114 mm.

Η ποικιλία του κυματοειδούς χαρτονιού που παράγεται είναι πολύ μεγάλη. Για εργασίες στέγης στην κατασκευή σπιτιών, τα μοντέλα χρησιμοποιούνται συνήθως με ύψος κύματος 18 έως 50 mm, πάχος λαμαρίνας τουλάχιστον 0,45 mm.

• Το δάπεδο είναι κατασκευασμένο από ατσάλινο φύλλο με πάχος 0,4 ÷ 1,0 mm. Για την οροφή, δεν πρέπει να εξοικονομείτε πάρα πολύ επιλέγοντας πολύ λεπτά φύλλα, καθώς η αξιοπιστία τους είναι πολύ χαμηλότερη.

Λίγα λόγια για το εξωτερικό κάλυμμα του κυματοειδούς χαρτονιού. Ένα ποιοτικό φύλλο οροφής έχει την ακόλουθη δομή επίστρωσης:

Όπως μπορείτε να δείτε από το παρουσιαζόμενο διάγραμμα, το φύλλο πρέπει να έχει προστατευτική επίστρωση διπλής όψης - μόνο σε αυτήν την περίπτωση, μπορείτε να βασιστείτε στη μεγάλη διάρκεια ζωής της οροφής.

Έτσι, ένα προφίλ χάλυβα με προφίλ, και στις δύο πλευρές, καλύπτεται με ένα στρώμα ψευδαργύρου, πάνω από το οποίο υπάρχει ένα στρώμα αντιδιαβρωτικής ένωσης, μετά το οποίο εφαρμόζεται ένα αστάρι σε αυτό. Περαιτέρω, η εξωτερική πλευρά του φύλλου καλύπτεται με ένα προστατευτικό και διακοσμητικό πολυμερές στρώμα, το οποίο συχνά εξακολουθεί να καλύπτεται με ένα προστατευτικό διαφανές φιλμ.

Στην πίσω πλευρά του φύλλου πάνω από το αστάρι, εφαρμόζεται μόνο ένα προστατευτικό στρώμα χρώματος. Εάν η εσωτερική πλευρά της επικάλυψης δεν έχει, τέτοιο υλικό μπορεί και θα είναι φθηνό, αλλά η διάρκεια ζωής του θα είναι επίσης βραχύβια. Ως εκ τούτου, συνιστάται να μην παρασυρθείτε από την εξοικονόμηση ποιότητας, διαφορετικά η στέγη θα κοστίσει ακόμη περισσότερο αν λάβετε πρώτα υπόψη την εγκατάστασή της, στη συνέχεια την αποσυναρμολόγηση, την αγορά νέου υλικού και το δάπεδο του στο σύστημα δοκών.

• Το δάπεδο είναι κατασκευασμένο από γαλβανισμένο χαλύβδινο φύλλο με και χωρίς διαφορετικούς τύπους επιστρώσεων. Τα φύλλα χωρίς επικάλυψη είναι πιο προσιτά και έχουν την ικανότητα να αντανακλούν τις ακτίνες UV, γεγονός που τους επιτρέπει να θερμαίνονται λιγότερο τις ζεστές μέρες του καλοκαιριού.

Ωστόσο, τέτοιες φθηνές επικαλύψεις χρησιμοποιούνται συχνότερα για στέγες γειτονικών κτιρίων, ενώ για κτίρια κατοικιών χρησιμοποιείται συνήθως ένα υλικό που έχει προστατευτικό εξωτερικό στρώμα, το οποίο προορίζεται επίσης να δώσει το απαραίτητο διακοσμητικό αποτέλεσμα στην εξωτερική εμφάνιση του κτηρίου.

• Τα προφίλ σε φύλλα μπορούν επίσης να έχουν επίστρωση αλουμινίου-πυριτίου, η οποία δεν είναι λιγότερο ανθεκτική σε εξωτερικές επιδράσεις, διακρίνεται από τις ιδιότητες υψηλής αντοχής, καθώς και από τη μεγάλη διάρκεια ζωής.
• Μια σύνθεση αλουμινίου-ψευδαργύρου (αλουζίνιο) χρησιμοποιείται επίσης για την κάλυψη φύλλων, αλλά έχει χαμηλότερα χαρακτηριστικά απόδοσης.
• Ο πολυεστέρας που εφαρμόζεται σε γαλβανισμένα φύλλα δεν είναι μόνο ένα προστατευτικό αλλά και ένα διακοσμητικό επίχρισμα. Ένα στρώμα αυτού του υλικού δίνει την αισθητική της στέγης και την ατομικότητα στην εμφάνιση της κατασκευής. Ωστόσο, πρέπει να θυμόμαστε ότι μια τέτοια επικάλυψη δεν διαφέρει στην ανθεκτικότητα - υπάρχει μια τάση να ξεθωριάζει και ακόμη και να ξεφλουδίζει από τη βάση.
• Το διφθοριούχο πολυβινύλιο μπορεί να ονομαστεί επίστρωση υψηλής ποιότητας, καθώς έχει υψηλή πρόσφυση στο μέταλλο, αντοχή στην υπεριώδη ακτινοβολία, αντοχή και αξιοζήλευτη αντοχή. Ωστόσο, η τιμή αυτού του υλικού είναι πολύ υψηλότερη από το κόστος του κυματοειδούς χαρτονιού με διαφορετική επίστρωση. Παρ 'όλα αυτά, αυτό το κόστος όσον αφορά τη μακροπρόθεσμη λειτουργία της οροφής χωρίς να χάνεται καμία από τις προστατευτικές και διακοσμητικές ιδιότητες είναι δικαιολογημένο.
• Το Pural είναι ένας άλλος τύπος επίστρωσης που είναι ανάλογος με το διφθοριούχο πολυβινύλιο, αλλά σε πιο προσιτή τιμή. Τα χαρακτηριστικά λειτουργίας είναι πολύ καλά, η ανθεκτικότητα εκτιμάται σε αρκετές δεκαετίες, οπότε οι ζηλότυποι ιδιοκτήτες επιλέγουν συχνά ένα τέτοιο κυματοειδές χαρτόνι για να καλύψουν την οροφή.

Η διασφάλιση της στεγανότητας στο σημείο προσάρτησης σάς επιτρέπει να εγκαταστήσετε βίδες αυτοεκτύπωσης στο κάτω μέρος του κυματοειδούς κυματοειδούς κυκλώματος, δηλαδή, στις περιοχές όπου το φύλλο προσκολλάται στις λεπτομέρειες του περιβλήματος. Είναι επίσης πολύ βολικό από την άποψη ότι το κύμα δεν θα παραμορφώνεται από τυχαία υπερβολική δύναμη όταν βιδώνετε στη βίδα.

Οι βίδες οροφής έχουν ένα τρυπάνι στο τέλος, γεγονός που καθιστά δυνατή την πραγματοποίηση χωρίς προκαταρκτική διάτρηση ενός μεταλλικού φύλλου. Η ίδια η βίδα από μόνη της θα κάνει μια τρύπα της απαιτούμενης διαμέτρου - για αυτό, η ροπή ενός συμβατικού κατσαβιδιού είναι αρκετή.

Είναι αλήθεια, όταν επιλέγετε βίδες αυτόματης τοποθέτησης, πρέπει να λαμβάνεται υπόψη μια απόχρωση.

Στη δημοσίευσή μας μιλάμε για ένα ξύλινο περίβλημα κάτω από την οροφή. Επομένως, είναι απαραίτητο να αγοράσετε βίδες αυτοκόλλησης τύπου "μεταλλικού ξύλου". Με όλη την εξωτερική ομοιότητα με τον τύπο "από μέταλλο σε μέταλλο", έχουν ένα ξεχωριστό χαρακτηριστικό - η διάμετρος του τρυπανιού είναι σημαντικά μικρότερη από τη διάμετρο των σπειρωμάτων του ίδιου του κοχλία αυτοαπασίου Το βήμα των στροφών είναι επίσης διαφορετικό - έχει σχεδιαστεί για να συγκρατεί αξιόπιστα το συνδετήρα στο ξύλο. Εάν εγκαταστήσετε βίδες αυτοκόλλησης "μέταλλο-μέταλλο" σε ξύλινο κιβώτιο, η στερέωση θα είναι απολύτως αναξιόπιστη.

Βασικά μεγέθη από βίδες στέγης από μέταλλο σε ξύλο: διάμετρος 4,8 mm, μήκος από 29 έως 80 mm. Συνδετήρες με μήκος 29, 35 και 39 mm χρησιμοποιούνται συνήθως ακριβώς για τη στερέωση φύλλων κατά μήκος των οδηγών του κιβωτίου (ανάλογα με το πάχος της χρησιμοποιημένης ξυλείας ή σανίδας). Απαιτούνται μεγαλύτερα για την προσάρτηση πρόσθετων εξαρτημάτων - έτσι ώστε να είναι δυνατό να "ράψετε" το στοιχείο προφίλ μέσω του κυματοειδούς χαρτονιού στις λεπτομέρειες του περιβλήματος.

Η εγκατάσταση βιδών στεγών κατά μήκος της κορυφής του κύματος πραγματοποιείται κυρίως μόνο στην περιοχή των επικαλυπτόμενων φύλλων. Μια τέτοια σύνδεση πραγματοποιείται μέσω της κορυφής του κύματος κάθε 500 mm, ξεκινώντας από τη γραμμή μαρκίζας έως την κορυφογραμμή.

Όταν στρίβετε δύο φύλλα μαζί στην κορυφή του κύματος, καθώς και κατά την εγκατάσταση πρόσθετων στοιχείων προφίλ, μπορεί να εξασκηθεί προ-διάτρηση οπών με τρυπάνι 3,5 mm.

Κατά την τοποθέτηση φύλλων με επικάλυψη πολυμερούς, συνιστάται, αφού βιδώσετε τις βίδες αυτοεκτύπωσης, να αφαιρέσετε τα σχηματισμένα μεταλλικά ξέσματα από την επιφάνεια, καθώς μπορεί να προκαλέσει ζημιά στην προστατευτική επίστρωση των φύλλων στέγης. Η απομάκρυνση του Swarf γίνεται με μαλακή βούρτσα.

Θα πρέπει επίσης να θυμόμαστε ότι δεν επιτρέπεται η στερέωση του κυματοειδούς χαρτονιού στο κιβώτιο με πριτσίνια ή καρφιά, καθώς αυτοί οι συνδετήρες δεν είναι σε θέση να συγκρατούν την οροφή όταν εκτίθενται σε ισχυρούς ανέμους.

Γωνία κλίσης ράμπας

Το δεύτερο πράγμα που πρέπει να ειπωθεί είναι η απότομη κλίση της οροφής. Αυτή η παράμετρος θα καθορίσει τι είδους πηχτές πρέπει να γίνει κάτω από το υλικό στέγης, καθώς και την ποσότητα επικάλυψης γειτονικών φύλλων κατά τη διαμήκη και εγκάρσια διεύθυνση. Οι ιδιότητες στεγανοποίησης της οροφής θα εξαρτηθούν από το πόσο ακολουθούνται αυτοί οι κανόνες, πράγμα που σημαίνει την αξιοπιστία και την ανθεκτικότητα ολόκληρου του συστήματος δοκών συνολικά.

• Για στέγη με κλίσεις 5 ÷ 10 μοίρες, το περίβλημα πρέπει να είναι συμπαγές. Σε αυτήν την περίπτωση, χρησιμοποιούνται σανίδες για αυτό και στερεώνονται στις ράβδους του δικτυωτού πλέγματος σε απόσταση 3 ÷ 7 mm μεταξύ τους. Σε αυτό το σχέδιο, η κυματοειδής σανίδα τοποθετείται με επικάλυψη δύο κυμάτων του ενός φύλλου στο άλλο. Εάν χρησιμοποιούνται μικρά φύλλα υλικού για κάλυψη και σχεδιάζονται να τοποθετηθούν σε δύο σειρές, τότε η άνω σειρά πρέπει να είναι 300 mm από την κάτω. Σε αυτήν την περίπτωση, συνιστάται επίσης η επεξεργασία των άκρων των φύλλων με ένα στεγανωτικό για να εξαλειφθεί ο κίνδυνος ύπαρξης νερού μεταξύ τους.
• Εάν οι πλαγιές βρίσκονται υπό γωνία 10 ÷ 15 μοίρες, τότε οι σανίδες ή οι ράβδοι τόρνου μπορούν να στερεωθούν με ένα βήμα 300 ÷ 450 mm και η επικάλυψη των φύλλων που τοποθετούνται δίπλα του γίνεται σε ένα κύμα. Με την τοποθέτηση φύλλων διπλής σειράς, η άνω σειρά τοποθετείται πάνω από την κάτω κατά 220 ÷ 250 mm.
• Όταν οι πλαγιές οροφής έχουν απόκλιση μεγαλύτερη από 15 μοίρες, τα στοιχεία τόρνου μπορούν να τοποθετηθούν σε βήματα των 550 ÷ 600 mm και η επικάλυψη της άνω σειράς στην κάτω μπορεί να μειωθεί στα 170 ÷ 200 mm.

Για τη διευκόλυνση της επισήμανσης της θέσης των οδηγών τόρνου, μπορείτε να χρησιμοποιήσετε ένα σπιτικό πρότυπο - ένα κομμάτι ξύλου ή ράγες τέτοιου μήκους που αντιστοιχεί στο επιλεγμένο βήμα εγκατάστασης.

Αυτοί ήταν, για παράδειγμα, γενικοί κανόνες, και ο παρακάτω πίνακας περιέχει επίσης συστάσεις που λαμβάνουν υπόψη το ύψος κύματος του κυματοειδούς χαρτονιού - εκεί οι τιμές των επικαλύψεων και το βήμα του κιβωτίου δίδονται με μεγαλύτερη ακρίβεια.

Τύπος κυματοειδούς χαρτονιού και ύψους κύματος	Η απότομη κλίση της οροφής, βαθμοί	Συνιστώμενο πάχος φύλλου, mm	Βήμα του κιβωτίου που δημιουργείται
S-8	Ελάχιστο 15º	0.5	Στερεό κιβώτιο
S-10	Έως 15º	0.5	Στερεό κιβώτιο
	Πάνω από 15º	0.5	Όχι περισσότερο από 300 mm
S-18	Έως 15º	0,5 ÷ 0,7	Στερεό κιβώτιο
	Πάνω από 15º	0,5 ÷ 0,7	Όχι περισσότερο από 450 mm
S-21, MP-20R	Έως 15º	0,5 ÷ 0,7	Όχι περισσότερο από 300 mm
	Πάνω από 15º	0,5 ÷ 0,7	Όχι περισσότερο από 600 mm
NS-35	Έως 15º	0,5 ÷ 0,7	Όχι περισσότερο από 500 mm
	Πάνω από 15º	0,5 ÷ 0,7	Έως 1000 mm
Ν-60	Ελάχιστο 8º	0,7 ÷ 0,9	Έως 3000 mm
Ν-75	Ελάχιστο 8º	0,7 ÷ 0,9	Έως 4000 mm
Δεν συνιστάται η χρήση κυματοειδούς χαρτονιού С-8 και С-10 για εργασίες στέγης

Κανόνες για στοίβαγμα φύλλων

Κατά την εγκατάσταση φύλλων με προφίλ σε κιβώτιο, είναι σημαντικό να παρατηρήσετε την ακολουθία τοποθέτησης φύλλων, ειδικά σε περιπτώσεις όπου το υλικό είναι τοποθετημένο σε δύο (ή περισσότερες) σειρές.

• Μια εγκατάσταση διπλής σειράς ενός προφίλ με φύλλα γίνεται από τη γραμμή γείσο. Το ακραίο φύλλο πρέπει να είναι πολύ προσεκτικά τοποθετημένο στην κατεύθυνση της πλαγιάς και κατά μήκος της άκρης των μαρκίζων προεξοχή, καθώς θα είναι ένα είδος σημείου αναφοράς για άλλους καμβάδες στο μέλλον. Όλα τα φύλλα της πρώτης σειράς ευθυγραμμίζονται κατά μήκος της προεξοχής μαρκίζας της ράμπας με την ίδια έξοδο 35 ÷ 40 mm, αλλιώς η άκρη των μαρκίζων θα αποδειχθεί ατημέλητη.
• Η δεύτερη σειρά επικαλύπτει την πρώτη (κάτω) σειρά και το μέγεθος της επικάλυψης εξαρτάται από την κλίση της οροφής. Η εγκατάσταση της δεύτερης σειράς ξεκινά στην ίδια πλευρά της ράμπας με την πρώτη.

• Ωστόσο, η καλύτερη επιλογή για την επίλυση αυτού του προβλήματος θα εξακολουθεί να είναι η αγορά κυματοειδών φύλλων, τα οποία θα έχουν μήκος που αντιστοιχεί στο μήκος της πλαγιάς, για οποιαδήποτε κλίση στέγης. Αυτή η προσέγγιση θα διευκολύνει σημαντικά και θα επιταχύνει την εγκατάσταση, καθώς και θα αυξήσει τα χαρακτηριστικά στεγανοποίησης της οροφής που δημιουργείται.

Γενική ακολουθία εγκατάστασης

Πριν προχωρήσετε σε μια λεπτομερή αναλυτική εξέταση της εγκατάστασης κυματοειδούς χαρτονιού στο σύστημα δοκών οροφής, αξίζει να προσδιορίσετε τη γενική ακολουθία τέτοιων εργασιών.

• Το πρώτο βήμα είναι να εγκαταστήσετε έναν ιμάντα ράβδου ή μόνο ένα Mauerlat στους τοίχους, στον οποίο θα στερεωθούν οι δοκοί.
• Επιπλέον, πραγματοποιείται η σήμανση και η εγκατάσταση των δοκών.
• Οι σχηματισμένες πλαγιές σφίγγονται με στεγανοποιητικό υλικό.
• Πάνω από τη στεγανοποίηση, οι πλάκες αντεστραμμένου πλέγματος στερεώνονται στις δοκούς.
• Στη συνέχεια, κατά μήκος των ακραίων άκρων των πτερυγίων του δικτυωτού πλέγματος κατά μήκος του γείσου, συνιστάται η στερέωση του κουνουπιού.

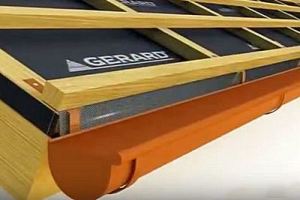

• Μετά από αυτό, οι θήκες για την υδρορροή στερεώνονται κατά μήκος του γείσου, στις ράγες του αντίθετου πλέγματος.
• Μια ράβδος ιμάντας στερεώνεται πάνω τους, η οποία θα γίνει το αρχικό για το σχηματισμό του κιβωτίου και θα χρησιμεύσει ως βάση για τη στερέωση του προφίλ σταγονόμετρου πάνω του.
• Οι οδηγοί τόρνευσης είναι σταθεροί κάθετοι προς τις ράγες και παράλληλοι προς το γείσο και τη γραμμή κορυφογραμμής με το επιλεγμένο βήμα.

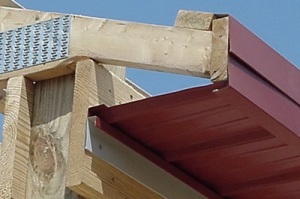

• Περαιτέρω, στερεώνεται η υδρορροή και η γείσο.
• Μετά από αυτό, οι ράβδοι αετωμάτων καρφώνονται κατά μήκος των πλαγιών και οι ακραίες σανίδες στερεώνονται.

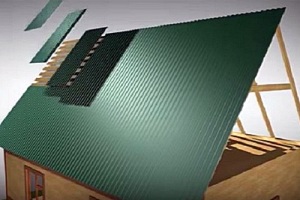

• Τώρα, ένα φύλλο ανά κλίση, τα φύλλα του κυματοειδούς χαρτονιού ανυψώνονται και στερεώνονται.

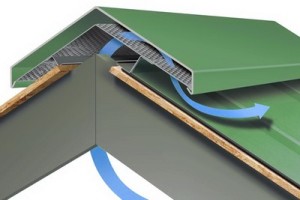

• Αφού τοποθετηθεί το υλικό στις πλαγιές, τοποθετούνται τα στοιχεία κορυφογραμμής της οροφής.
• Μια γωνία ανέμου είναι τοποθετημένη στις πλευρές της οροφής του αετώματος.
• Πραγματοποιείται η κατάθεση των προεξοχών μαρκίζας.

Εγκατάσταση στεγών από κυματοειδές χαρτόνι - βήμα προς βήμα

Κόβεται στα δοκάρια έτσι ώστε να είναι επίπεδο με το άνω άκρο τους.
Στη συνέχεια, εγκαθίσταται, το προφίλ - ένα σταγονόμετρο (στοιχείο 2).

Απεικόνιση	Σύντομη περιγραφή της εκτελούμενης λειτουργίας
	Για να εξετάσετε κάθε ένα από τα βήματα της τακτοποίησης μιας στέγης που καλύπτεται με κυματοειδές χαρτόνι με περισσότερες λεπτομέρειες, αξίζει να ξεκινήσετε με το σύστημα δοκών. Ως πόδια δοκών στην κατασκευή μικρών ιδιωτικών σπιτιών, χρησιμοποιείται συνήθως μια σανίδα με διατομή 150 × 50 mm. Ωστόσο, εάν οι πλαγιές του σπιτιού είναι μεγάλου μήκους, τότε μπορούν να χρησιμοποιηθούν παχύτερες σανίδες ή δοκάρια. Οι δοκοί τοποθετούνται σύμφωνα με τα σημάδια που εφαρμόζονται στο Mauerlat, με ένα υπολογιζόμενο βήμα που αντιστοιχεί στο τμήμα τους και το υπολογιζόμενο φορτίο στην οροφή. Στο άνω τμήμα της κορυφογραμμής, οι δοκοί μπορούν να στερεωθούν μαζί με μεταλλικές πλάκες ή να καρφωθούν στη δοκό της κορυφογραμμής. Αυτό το διάγραμμα δείχνει ένα κρεμαστό σύστημα δοκών, δηλαδή δεν έχει έμφαση στο εσωτερικό κεφάλαιο του σπιτιού. Περισσότερες λεπτομέρειες σχετικά με τα συστήματα δοκών περιγράφονται σε ειδικές δημοσιεύσεις της πύλης μας.
	Το επόμενο στάδιο της εργασίας είναι το δάπεδο του κυλιόμενου στεγανοποιητικού υλικού στις πλαγιές, με τη στερέωση του στις δοκούς. Η κύλιση της στεγανοποίησης ξεκινά από τη γραμμή του γείσου οριζόντια και κάθε επόμενο φύλλο επικαλύπτεται στο κάτω με 100 ÷ 150 mm. Ορισμένοι κατασκευαστές θεωρούν απαραίτητο να εφαρμόσουν μια επικάλυψη γραμμή στους αδιάβροχους καμβάδες. - υπάρχουν λιγότερες πιθανότητες να κάνετε λάθος.
	Δώστε προσοχή στην κλιμακωτή διαμόρφωση των μετρητών στην περιοχή της κορυφογραμμής. Ένα τέτοιο βήμα είτε αποκόπτεται (εάν χρησιμοποιείται δέσμη 50 × 50 mm), είτε δύο λωρίδες πάχους 25 mm για το πλέγμα και το άνω μήκος δεν πρέπει να φτάσει στη γραμμή κορυφογραμμής κατά 150 mm, καθώς τα ένθετα θα χρησιμοποιηθούν σε αυτήν την περιοχή , το οποίο θα στερεώσει ένα ξεχωριστό φύλλο στεγανοποίησης που καλύπτει την κορυφογραμμή. Επιπλέον, κομμάτια ξύλου μήκους 200 mm καρφώνονται κατά μήκος της κορυφογραμμής με ένα βήμα μεταξύ τους επίσης 200 mm - αυτή η απόσταση θα γίνει ένα κενό εξαερισμού για το χώρο κάτω από τη στέγη.
	Το επόμενο βήμα είναι να στερεώσετε ένα μεταλλικό κουνουπιέρα στα άκρα των πηχακιών του αντίθετου δικτυωτού πλέγματος, έτσι ώστε τα έντομα να μην μπορούν να εισχωρήσουν στον χώρο κάτω από τη στέγη και να τακτοποιήσουν τις φωλιές τους εκεί. Για παράδειγμα, οι σφήκες είναι πολύ μεγάλοι λάτρεις τέτοιων «καταφυγίων», και σχεδόν κανένας δεν θα ήθελε μια τόσο επικίνδυνη γειτονιά.
	Περαιτέρω, στις ράγες κατά μήκος ολόκληρης της γραμμής γείσο, χρησιμοποιώντας καρφιά ή βίδες αυτοεπιπεδούμενης, στερεώνονται άγκιστρα για την υδρορροή αποστράγγισης. Κάθε ένα από τα στηρίγματα είναι σταθερά στερεωμένο με δύο συνδετήρες - για αυτό, ο κατασκευαστής συνήθως παρέχει τις απαραίτητες οπές σε αυτά.	Ξεκινήστε την εγκατάσταση των υπόλοιπων οδηγών τόρνου, με το υπολογισμένο βήμα. Υπάρχει μια προειδοποίηση - η δεύτερη ακτίνα από τις μαρκίζες είναι τοποθετημένη με ένα βήμα μειωμένο κατά περίπου το ένα τρίτο. Έτσι, για παράδειγμα, εάν επιλεγεί ένα βήμα 350 mm, δημιουργείται ένα κενό 250 ÷ 280 mm μεταξύ της πρώτης και της δεύτερης ξυλείας, καθώς η άκρη της ράμπας έχει πάντα μεγαλύτερο φορτίο από το μεσαίο τμήμα της. Για να γίνει σωστά η σήμανση, τα αντίστροφα πλέγματα τοποθετούνται στην πρώτη ράγα και σημειώνονται οι απαιτούμενες αποστάσεις. Μετά από αυτό, τα καρφιά οδηγούνται κατά μήκος των σημαδιών, στα οποία το χρωματισμένο κορδόνι στερεώνεται με τη σειρά του, τεντωμένο στην ακραία ράγα που βρίσκεται στην αντίθετη πλευρά της πλαγιάς. Στη συνέχεια, με τη βοήθεια αυτού, οι παράλληλες γραμμές κτυπιούνται κάθετα στο αντίθετο πλέγμα.
	Περαιτέρω, κατά μήκος των γραμμών σήμανσης, όλες οι ράβδοι τόρνου είναι σταθερές. Μπορούν να στερεωθούν με καρφιά, κάτι που κάνουν οι περισσότεροι τεχνίτες, αλλά μπορούν να χρησιμοποιηθούν και βίδες αυτο-χτυπήματος.
	Στην τελική μορφή, οι πλαγιές οροφής που προετοιμάζονται για το κυματοειδές χαρτόνι μπορεί να φαίνονται όπως φαίνεται σε αυτήν την εικόνα. Ωστόσο, πολύ συχνά, δεν χρησιμοποιείται ξυλεία για το πηχάκι, αλλά σανίδα πλάτους 120 ÷ 150 mm και πάχους 20 ÷ 25 mm, αλλά αυτή η επιλογή θα κάνει τη στέγη βαρύτερη.
	Περαιτέρω, μια ράβδος γεμίζεται κατά μήκος της κορυφογραμμής, με ύψος διατομής ίσο με το ύψος κύματος του επιλεγμένου προφίλ, και πλάτος 40 mm. Μπορείτε να γεμίσετε μια συμπαγή ράβδο ή να την συμπληρώσετε από δύο σειρές, όπως φαίνεται στην εικόνα.
	Στο επόμενο βήμα, η υδρορροή τοποθετείται στους συναρμολογημένους βραχίονες στερεωμένους κατά μήκος του γείσου. Η επικάλυψη των μεμονωμένων τμημάτων της υδρορροής γίνεται με άγκιστρα. Κατά κανόνα, ο κατασκευαστής παρέχει ειδικές εσοχές για αυτό.
	Έχοντας εγκαταστήσει την υδρορροή, μια ταινία μαρκίζας στερεώνεται στην ακραία ξυλεία ή σανίδα του κιβωτίου, η οποία θα χρησιμεύσει ως πρόσθετη προστασία των ξύλινων στοιχείων του κιβωτίου από την υγρασία. Η ράβδος στερεώνεται με καρφιά που οδηγούνται με βήμα 150 ÷ \u200b\u200b170 mm.
	Τώρα πρέπει να εργαστείτε στην πλευρά αετωμάτων του συστήματος δοκών. Γι 'αυτό, μια ράβδος στερεώνεται κατά μήκος των άκρων του μετώπου των μελλοντικών πλαγιών, ίσου ύψους με τη ράβδο κορυφογραμμής ή του ύψους του κυματοειδούς κυματοειδούς σκάφους. Αυτά τα στοιχεία στερεώνονται επίσης με καρφιά.
	Επιπλέον, πρέπει να ειπωθούν λίγες λέξεις για το πώς να σηκώσετε ολόκληρα μακριά φύλλα κυματοειδούς χαρτονιού στις πλαγιές της οροφής, καθώς για πολλούς αυτή η διαδικασία είναι πολύ δύσκολη εργασία. Το γεγονός είναι ότι τα προφίλ με φύλλα έχουν μικρό πάχος, συνήθως στην περιοχή των 0,5 ÷ 0,6 mm, επομένως, εάν χειριστεί λανθασμένα, το ανάγλυφο του φύλλου μπορεί να παραμορφωθεί. Δεν θα είναι εύκολο να συνδυαστεί ένα "σπασμένο" φύλλο με άλλα, και μερικές φορές είναι εντελώς αδύνατο, δηλαδή το υλικό θα απορριφθεί.
	Το υλικό στέγης ανυψώνεται χειροκίνητα με τρεις τρόπους - αυτό είναι στερεώνοντας δύο δοκούς σε όλο το μήκος του φύλλου ή τοποθετώντας έναν ή δύο καμβά οριζόντια και στερεώνοντάς τα με βρόχους ισχυρών σχοινιών πλησιέστερα στις άκρες. Στην τελευταία περίπτωση, θα πρέπει να υπάρχουν δύο άτομα στο ύψος που θα σηκώνουν το κυματοειδές χαρτόνι στη ράμπα. Η τρίτη μέθοδος, η οποία χρησιμοποιείται επίσης συχνά για την ανύψωση του κυματοειδούς χαρτονιού, είναι να τραβήξει το φύλλο κατά μήκος δύο οδηγών κατασκευασμένων από σανίδες ή δοκούς, εγκατεστημένους σχεδόν στο πλάτος του φύλλου. Για να πραγματοποιήσετε την ανύψωση με αυτόν τον τρόπο, είναι απαραίτητο να συμμετάσχετε τουλάχιστον τρεις βοηθοί στην εργασία.
	Η τοποθέτηση ολόκληρων φύλλων γίνεται από την άκρη της πλαγιάς στην κάτω πλευρά του κτηρίου, έτσι ώστε τα ρεύματα ανέμου που επικρατούν σε μια δεδομένη περιοχή να μην έχουν την ευκαιρία να διεισδύσουν στις αρθρώσεις μεταξύ των φύλλων. Η κυματοειδής σανίδα είναι τοποθετημένη με επικάλυψη σε ένα κύμα ή δύο κύματα (ανάλογα με την απότομη κλίση), επιπλέον, τα φύλλα πρέπει να ταιριάζουν άνετα μεταξύ τους χωρίς κενά. Θα πρέπει να σημειωθεί ότι, παρά τη δυσκολία ανύψωσης μεγάλων φύλλων που θα καλύπτουν όλο το μήκος της πλαγιάς, είναι προτιμότερο να επιλέξετε αυτή τη συγκεκριμένη επιλογή κάλυψης στέγης, καθώς δεν θα υπάρχουν εγκάρσιες αρθρώσεις στην οροφή, γεγονός που θα αυξήσει σημαντικά την ικανότητα στεγανοποίησης της επικάλυψης.
	Εάν είναι απαραίτητο να διευκολυνθεί μέρος της εργασίας που σχετίζεται με την ανύψωση υπερβολικά μεγάλου μεγέθους φύλλων κυματοειδούς χαρτονιού (για παράδειγμα, λόγω της έλλειψης του απαιτούμενου αριθμού βοηθών), τότε επιλέγεται η δεύτερη επιλογή για την εγκατάσταση της οροφής, στην οποία χρησιμοποιούνται δύο σειρές μικρότερων καμβά. Σε αυτήν την περίπτωση, το πρώτο βήμα είναι να τοποθετήσετε την κάτω σειρά φύλλων που βρίσκονται κατά μήκος της μαρκίζας. Αρχίζουν επίσης να χαλαρώνουν με μια επικάλυψη ενός ή δύο κυμάτων.
	Οι βίδες αυτοεκτύπωσης βιδώνονται στο κάτω μέρος του κύματος. Ταυτόχρονα, κατά μήκος των γραμμών κορυφογραμμής και γείσου, καθώς και κατά μήκος των επικαλύψεων της άνω σειράς φύλλων προς την κάτω, βιδώνονται σε κάθε κύμα κατάθλιψης. Στον υπόλοιπο χώρο της πλαγιάς, η στερέωση του κυματοειδούς χαρτονιού στο κιβώτιο πραγματοποιείται όχι σε κάθε κατάθλιψη, αλλά μέσω μιας, σύμφωνα με τη "σειρά σκακιέρας".
	Είναι απαραίτητο να εξετάσετε προσεκτικά τη διαδικασία βιδώματος στις βίδες. Πρώτον, ο άξονας της βίδας πρέπει να είναι αυστηρά κάθετος στο επίπεδο της επικάλυψης. Δεύτερον, είναι πολύ σημαντικό να ρυθμίσετε σωστά τη "καστάνια" του κατσαβιδιού για να εξασφαλίσετε τη βέλτιστη ροπή σύσφιξης της βίδας. Εξίσου απαράδεκτο είναι ένα αδύναμο σφίξιμο (η οπή δεν είναι σφραγισμένη), και υπερβολική, όταν το παρέμβυσμα συμπιέζεται από κάτω από τη ροδέλα. Επιπλέον, η υπερβολική δύναμη όταν βιδώνετε μέσα μπορεί να οδηγήσει στο γεγονός ότι η βιδωτή βίδα "ροκανίζει" το κανάλι στο ξύλο, οι σπειροειδείς στροφές δεν θα έχουν τίποτα να συγκρατηθεί και το σημείο σύνδεσης θα καταστραφεί απελπιστικά.
	Αφού στερεωθεί όλο το υλικό στέγης στις πλαγιές, στερεωμένο στους οδηγούς τόρνου, μπορείτε να προχωρήσετε στη διάταξη της περιοχής κορυφογραμμής, η οποία είναι σημαντική τόσο για στεγάνωση όσο και για εξαερισμό του συστήματος στέγης. Το τελευταίο είναι ιδιαίτερα σημαντικό εάν η οροφή σχεδιάζεται να μονωθεί. Για τη διακόσμηση της κορυφογραμμής, παράγονται ειδικά στοιχεία που καλύπτουν πλήρως το κενό που σχηματίζεται μεταξύ των φύλλων κυματοειδούς χαρτονιού στο πάνω μέρος της οροφής.	Το επόμενο βήμα για την κάλυψη της οροφής με κυματοειδές χαρτόνι είναι η εγκατάσταση της ακραίας γωνίας, η οποία στερεώνεται στην πλακέτα αέρος και στο κιβώτιο μέσω του ακραίου φύλλου κυματοειδούς χαρτονιού. Η στερέωση γίνεται με βήμα 180 ÷ 200 mm.
	Στη συνέχεια, μπορείτε να προχωρήσετε στην αρχειοθέτηση των προεξοχών. Αυτή η διαδικασία δεν είναι πολύ περίπλοκη, καθώς ο σχεδιασμός αυτών των στοιχείων είναι αρκετά σαφής. Για να γίνει αυτό, στερεώνεται ένα ειδικό προφίλ ή γωνία στον τοίχο σύμφωνα με τα σημάδια, στην οποία θα εγκατασταθεί η μία πλευρά των προβολέων. Το ίδιο προφίλ είναι τοποθετημένο παράλληλα με τη γωνία του τοίχου, στο εσωτερικό του γείσου. Στη συνέχεια, στα ράφια που λαμβάνονται από τις γωνίες, τα κομμάτια soffit κομμένα στο μέγεθος τοποθετούνται και βιδώνονται.
	Αντί για γωνίες, μπορούν να χρησιμοποιηθούν τα λεγόμενα αρχικά προφίλ, τα οποία έχουν αυλακώσεις στις οποίες εισάγονται οι σόφτες. Σε αυτήν την περίπτωση, είναι πλαστικά πάνελ εξοπλισμένα με διατρήσεις για την εξασφάλιση της κυκλοφορίας του αέρα. Εάν αποφασιστεί να χρησιμοποιηθεί μια κατεργασμένη ξύλινη σανίδα για soffits, τότε στερεώνεται σε μια ράβδο στερεωμένη στον τοίχο και στο εσωτερικό του γείσου. Συνιστάται να παρέχετε τρύπες ή κενά στα σπιτικά σαλόνια για δωρεάν αερισμό του χώρου κάτω από τη στέγη.

Επομένως, είναι προφανές ότι όταν τακτοποιείτε μια οροφή χρησιμοποιώντας κυματοειδές χαρτόνι, θα είναι πολύ δύσκολο να γίνει χωρίς αρκετούς αξιόπιστους και, κατά προτίμηση, έμπειρους βοηθούς. Επιπλέον, για να εξαλειφθεί η πιθανότητα διακοπής λειτουργίας, είναι καλύτερο να αποθηκεύσετε υπερβολικά συνδετήρες. Λαμβάνοντας υπόψη ότι η εργασία εκτελείται σε ύψος, και το θέμα πρέπει να αντιμετωπιστεί με υλικό με αιχμηρές αιχμές, θέματα ασφάλειας, συμμόρφωση με τους κανόνες προφύλαξης, τη χρήση προστατευτικού εξοπλισμού και ασφάλισης θα πρέπει να δοθεί πρωταρχική προσοχή.

Και στο τέλος αυτής της έκδοσης, παρουσιάζουμε στους αναγνώστες μας ένα βίντεο στο οποίο ο πλοίαρχος μοιράζεται τα μυστικά του σχετικά με την εγκατάσταση στέγης από κυματοειδές χαρτόνι:

Βίντεο: Χαρακτηριστικά εγκατάστασης στέγης από κυματοειδές χαρτόνι

Ξεχωρίζει για αυτό ανθεκτικότητα, πρακτικότητα και ελκυστική εμφάνιση... Η κάλυψη της οροφής με μεταλλικά πλακάκια αλλάζει σημαντικά την εμφάνιση του κτιρίου, δίνει στο σπίτι μια συμπαγή και κομψή εμφάνιση.

Είναι κατασκευασμένο από χάλυβα (λιγότερο συχνά - από αλουμίνιο ή χαλκό) με πάχος περίπου μισό χιλιοστόμετρο, γι 'αυτό το βάρος της οροφής μειώνεται σημαντικά - σε σύγκριση με το σχιστόλιθο - κατά 2 φορές. Υλικό έχει διπλό βαθμό αντιδιαβρωτικής επίστρωσης - γαλβανισμένο και πολυμερές στρώμα, το οποίο διατηρεί αξιόπιστα το μέταλλο για μεγάλο χρονικό διάστημα.

Στην πορεία, όλα τα απαραίτητα - κορυφογραμμή οροφής, γείσο και γωνίες παραθύρων, κοιλάδες, υδρορροές κ.λπ. Διατίθενται πολλές επιλογές χρωμάτων, τα μεγέθη και τα μοτίβα προφίλ από διαφορετικούς κατασκευαστές διαφέρουν μεταξύ τους, γεγονός που καθιστά δυνατή την επιλογή της πιο ελκυστικής επιλογής.

Σε αυτό το άρθρο, θα μάθετε πώς να στερεώνετε σωστά τα μεταλλικά πλακίδια και πώς να στερεώνετε μεταλλικά πλακίδια στην οροφή ενός ιδιωτικού σπιτιού.

Για σωστή εγκατάσταση, πρέπει να κατασκευαστούν μεταλλικά πλακίδια, το οποίο είναι ένα ξύλινο υπόστρωμα με τη μορφή πλέγματος ή στερεού στρώματος... Το πηχάκι έχει πολλές λειτουργίες:

• Παρέχει συνδετήρες μεταλλικά πλακάκια
• Σχηματίζει το απαραίτητο εξαιρουμένης της διαβροχής υλικών στεγών από συμπύκνωση.
• Δημιουργεί μια επίπεδη επιφάνεια, αντισταθμίζοντας την πιθανή ανομοιογένεια, η οποία συμβάλλει στην κανονική εγκατάσταση των φύλλων και εξασφαλίζει μέγιστη διάρκεια ζωής.

Το πηχάκι τοποθετείται στο πάνω μέρος του στρώματος, προσαρτημένο στις δοκούς σε σειρές που αντιστοιχούν στο. Στερεώθηκε με γαλβανισμένα νύχια για την αποφυγή διάβρωσης. Το υλικό για την κατασκευή του είναι μια άκρη σανίδα, συνήθως πάχους 25 mm. Το υλικό πρέπει να είναι στεγνό, απαλλαγμένο από ελαττώματα, σάπιες περιοχές, δεν επιτρέπεται η μόλυνση από μούχλα ή μύκητες.

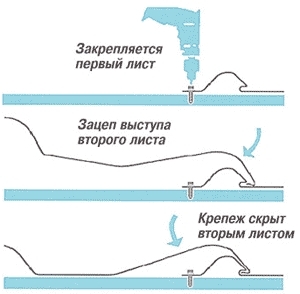

Δύο τρόποι σύνδεσης φύλλων

Η στερέωση των μεταλλικών πλακιδίων με βίδες αυτο-κοπής ξεκινά με την προετοιμασία φύλλων οροφής. Τα φύλλα μεταλλικών πλακιδίων ενώνονται επικαλύπτεται από το πλάτος ενός κύματος... Αυτό μπορεί να γίνει με δύο τρόπους: από αριστερά προς τα δεξιά και το αντίστροφο.

Η διαφορά είναι ότι στην πρώτη περίπτωση, κάθε επόμενο φύλλο γλιστρά πάνω από το προηγούμενο, και στη δεύτερη, τοποθετείται πάνω του από πάνω. Η επιλογή μιας ή της άλλης μεθόδου υπαγορεύεται από την ευκολία της εργασίας, τον τύπο της οροφής ή άλλες παραμέτρους και δεν επηρεάζει το αποτέλεσμα.

Τις περισσότερες φορές, και οι δύο μέθοδοι χρησιμοποιούνται κατά την εργασία, όπου είναι πιο βολικό.

Κατά την ένωση φύλλων μεταξύ σειρών, δεν μπορούν να κλιμακωθούν, κάθε φύλλο πρέπει να βρίσκεται ακριβώς πάνω από το κάτω μέρος. Εξαίρεση μπορεί να είναι μία μόνο συμπερίληψη ενός θραύσματος φύλλων κατά την πλήρωση, για παράδειγμα, μιας ισχίου στέγης ή παρόμοιων περιοχών.

πώς να στερεώσετε μεταλλικά πλακίδια στην οροφή με βίδες αυτοεπιτροπής: φωτογραφία

Όλα τα φύλλα, εκτός από την προσάρτηση στο κιβώτιο, πρέπει να συνδέονται μεταξύ τους κοντές βίδες αυτο-χτυπήματος κατά μήκος της γραμμής σύνδεσης για να εξασφαλιστεί μια στενή σύνδεση και να αποκλειστεί η διείσδυση του ανέμου κάτω από το φύλλο, το οποίο μπορεί να το σκίσει.

Πώς να στερεώσετε τα μεταλλικά πλακίδια κατά μήκος της γείσος;

Τις περισσότερες φορές, η γείσο καλύπτεται με ένα φύλλο μετάλλου περίπου 5 cm... Αυτή η προεξοχή επιτρέπει στο νερό να ολισθήσει κατευθείαν στην υδρορροή, εξαλείφοντας την πιθανότητα επαφής με τα ξύλινα μέρη του συστήματος δοκών.

Ταυτόχρονα, σε ορισμένες περιπτώσεις είναι απαραίτητο να τοποθετήσετε την άκρη του φύλλου πάνω από τον πίνακα γείσο, η οποία προκαλείται από δύσκολες συνθήκες εγκατάστασης, την παρουσία βημάτων ή άλλων παραβιάσεων της γεωμετρίας του γείσου. Με αυτήν τη στερέωση, το νερό βγαίνει από τη γωνία του γείσο, το οποίο είναι κάπως χειρότερο από την πρώτη μέθοδο, αλλά είναι αρκετά αποδεκτό.

Στερέωση του καλύμματος κατά μήκος της γραμμής πλαισίου

Η υδρορροή και οι μαρκίζες εγκαθίστανται πριν από την εγκατάσταση των φύλλωνγια να διασφαλιστεί η σωστή ροή του νερού.

Στερεώστε μεταλλικά πλακίδια στο κιβώτιο με βίδες αυτοεπιτροπής

Πώς να στερεώσετε σωστά τα μεταλλικά πλακίδια με βίδες με αυτοκόλλητο στο κιβώτιο; Κατά την εγκατάσταση φύλλων, πρέπει να λάβετε υπόψη τα χαρακτηριστικά του υλικού.

Το γεγονός είναι ότι η επικάλυψη πολυμερούς είναι αρκετά καταρρέει εύκολα κατά την κάμψη ή το πάτημα, γι 'αυτό η προστασία του φύλλου εξασθενεί σημαντικά.

Ένα γαλβανισμένο στρώμα δεν θα είναι σε θέση να προστατεύσει το μέταλλο για μεγάλο χρονικό διάστημα, η διάβρωση θα ξεκινήσει και το φύλλο θα αποτύχει. Επομένως, είναι σημαντικό να ρυθμίσετε σωστά τη δύναμη συμπίεσης του φύλλου στο κιβώτιο.Η στερέωση μεταλλικών πλακιδίων στο κιβώτιο πραγματοποιείται σύμφωνα με το ακόλουθο σχήμα:

1. Για να υπολογίσετε τον κατά προσέγγιση αριθμό βιδών, μπορείτε να χρησιμοποιήσετε τον ακόλουθο κανόνα: 1 τετραγωνικό μέτρο της οροφής θα χρειαστεί 9-10 βίδες.
2. Εάν κατά τη διαδικασία τοποθέτησης της βαφής του μεταλλικού πλακιδίου έχει υποστεί ζημιά, τότε η θέση του τσιπ πρέπει να βαφτεί προσεκτικά με αντιδιαβρωτική βαφή του ίδιου χρώματος
3. Εάν ο κοχλίας δεν έχει βιδωθεί αρκετά βαθιά, η λαστιχένια φλάντζα δεν θα εφαρμόσει καλά στο φύλλο, κάτι που θα δημιουργήσει ένα κενό στο οποίο θα διεισδύσει το νερό. Το βίδωμα πολύ σφιχτά θα ωθήσει το υλικό, η επίστρωση θα ξεφλουδίσει και το φύλλο θα αρχίσει να σκουριάζει. Η διέξοδος από αυτήν την κατάσταση μπορεί να είναι η χρήση ενός κατσαβιδιού με δεδομένη δύναμη βιδώματος, ή συνεχής έλεγχος του βάθους βύθισης της βίδας αυτο-χτυπήματος.

ΣΗΜΕΙΩΣΗ!

Οι βίδες αυτοεκτύπωσης πρέπει να είναι ειδικές, σχεδιασμένες για τέτοιες εργασίες. Είναι γαλβανισμένα με ειδικό λάστιχο. Το κανονικό δεν θα λειτουργήσει!

Εγκατάσταση μεταλλικών πλακιδίων γύρω από σωλήνες ή άλλα εμπόδια

Το σχέδιο στερέωσης για μεταλλικά πλακίδια είναι αρκετά απλό, αλλά υπάρχουν στιγμές που αξίζει να συζητήσετε ξεχωριστά. Όλα τα προεξέχοντα στοιχεία της οροφής πρέπει να είναι επενδεδυμένα με μια επιπλέον σειρά μπατονιών γύρω από την περίμετρο, υποχωρώντας από αυτά κατά 20 εκ. Αυτό είναι απαραίτητο για την εγκατάσταση μιας γωνίας που επικαλύπτει τον σύνδεσμο.

Ανάλογα με τη θέση ενός ή άλλου στοιχείου, ενδέχεται να απαιτείται φτιάχνοντας ένα ειδικά κομμένο φύλλο, που αντιστοιχεί στο μέγεθος του υπόλοιπου χώρου ή φτάνει στο επόμενο φύλλο, τακτοποιημένο με κανονικό τρόπο. Για παράδειγμα, αυτή η επιλογή μπορεί να χρησιμοποιηθεί για τη διαμόρφωση αποστράγγισης παραθύρου οροφής.

Σωστή παράκαμψη του σωλήνα με μεταλλικά πλακάκια

Οι κατασκευαστές παράγουν εξαρτήματα που αντιστοιχούν σε όλα τα στοιχεία της οροφής - εσωτερικές και εξωτερικές γωνίες, κορυφογραμμή, κοιλάδες, υδρορροές κ.λπ. Σχεδόν όλοι έχουν την ίδια απαίτηση εγκατάστασης - την παρουσία μιας επιπλέον λωρίδας στο κιβώτιο, στην οποία θα προσαρτηθούν στην πραγματικότητα.

ΠΡΟΣΟΧΗ!

Πρέπει να θυμόμαστε ότι είναι απαραίτητο να στεγανοποιήσετε όλες τις αρθρώσεις από εξωτερικές διαρροές, τέτοια μέρη είναι πιο ευαίσθητα σε αυτόν τον κίνδυνο. Η κορυφογραμμή της οροφής στερεώνεται πάνω από τα φύλλα · απαιτεί επίσης την εγκατάσταση μιας πρόσθετης σανίδας κατά μήκος του άνω άκρου της οροφής.

Η θέση των βιδών αυτόματης τοποθέτησης καθορίζεται από το μέγεθος του στοιχείου ή, κατά κανόνα, τουλάχιστον 3 τεμ ανά μετρητή λειτουργίας. Οι απαιτήσεις για τη δύναμη σύσφιξης είναι οι ίδιες με εκείνες των φύλλων - έλεγχος και απαράδεκτο διάτρησης.

Συνηθισμένα σφάλματα προσάρτησης

1. Τα μεταλλικά φύλλα είναι αρκετά λεπτά. Μπορείτε να περπατήσετε πάνω τους μόνο με μαλακά παπούτσια, πατώντας στα χαμηλότερα σημεία του κύματος στις θέσεις των κάθων του κιβωτίου.
2. Είναι αδύνατο να αφήσετε τη βίδα να στρίβει όταν βιδώνεται, από αυτό η δύναμη πρόσφυσης με το ξύλο μειώνεται πολλές φορές.
3. Η κεκλιμένη οροφή μπορεί να εγκατασταθεί από δεξιά ή αριστερά, καθώς είναι πιο βολικό, αλλά αν η οροφή είναι γωνιακή, η εγκατάσταση ξεκινά ακριβώς στη μέση, για τη συμμετρία του σχεδιασμού των πλαγιών.
4. Οι βίδες αυτόματης περιστροφής πρέπει να περιστρέφονται αυστηρά κάθετα στο επίπεδο του φύλλου, διαφορετικά θα εμφανιστεί ένα συμπιεσμένο τμήμα στην πλευρά της πλαγιάς.
5. Συνήθως, αναλυτικές οδηγίες εγκατάστασης επισυνάπτονται στο μεταλλικό πλακίδιο που αγοράσατε. Συνιστάται να το μελετήσετε προσεκτικά, καθώς όλοι οι τύποι υλικών έχουν τα δικά τους χαρακτηριστικά, πρέπει να είναι γνωστοί και να λαμβάνονται υπόψη κατά την εγκατάσταση.

στερέωση μεταλλικών πλακιδίων με βίδες αυτόματης τοποθέτησης: διάγραμμα και συμβουλές

Χρήσιμο βίντεο

Και τώρα σας προτείνουμε να παρακολουθήσετε ένα βίντεο με πλακάκια αυτο-στερέωσης στο κιβώτιο:

συμπέρασμα

Η στερέωση μεταλλικών πλακιδίων δεν είναι τόσο δύσκολη διαδικασία όσο απαιτείται προσοχή και ορισμένες γνώσεις. Πριν ξεκινήσετε τη δουλειά, πρέπει να κατανοήσετε λεπτομερώς όλες τις πτυχές του ζητήματος, να προετοιμάσετε υλικά και εργαλεία. Τώρα ξέρετε πώς να στερεώσετε μεταλλικά πλακίδια στην οροφή και θα μπορείτε να χρησιμοποιήσετε τις γνώσεις που αποκτήσατε κατά την εγκατάσταση της οροφής.

Η αυτοσύνδεση των μεταλλικών πλακιδίων θα είναι επιτυχής μόνο όταν ένα άτομο κατανοεί σαφώς όλα τα στάδια της εργασίας και κατανοεί τη σειρά και τους κανόνες για την εγκατάσταση όλων των στοιχείων. Στη συνέχεια, η διάρκεια ζωής της οροφής θα είναι μέγιστη και δεν απαιτεί επισκευές ή αλλαγές.
