Ένα σπίτι σχέδιο, πρώτα απ 'όλα, θα σας βοηθήσει να φανταστείτε πώς θα μοιάζει το μελλοντικό σπίτι σας στο τοπίο. Τα σκίτσα δαπέδου θα σας βοηθήσουν να καταλάβετε τι θα αντιπροσωπεύει το μελλοντικό σας σπίτι από μέσα.

Όλα τα έργα μας περνούν από έναν πλήρη κύκλο σχεδιασμού και είναι έτοιμα για. Σχέδια υψηλού επιπέδου και σχεδιασμένα για συνεργασία με επαγγελματίες κατασκευαστές.

Δεν παρέχουμε εκτιμήσεις ως μέρος των έργων μας. Αυτό το κάνουμε σκόπιμα, καθώς οι τιμές αλλάζουν, ανάλογα με τις ιδιαιτερότητες της τοπικής αγοράς υλικών και υπηρεσιών, την προσβασιμότητα στις μεταφορές και το εργοτάξιο. Ακόμη και οι κλιματολογικές συνθήκες μπορούν να επηρεάσουν τις τιμές. Επομένως, δεν μπορούμε να παρέχουμε ακριβείς τιμές. Αλλά μπορείτε να υπολογίσετε μόνοι σας όλες τις τιμές, επειδή το έργο δίνει μια πλήρη εικόνα του όγκου και της ποσότητας του υλικού κατασκευής.

Η εταιρεία TopDom παρέχει σχέδια σπιτιών, τα οποία περιλαμβάνουν ένα πλήρες σύνολο σχεδίων, που αποτελείται από τρία τμήματα:

1. Αρχιτεκτονικό τμήμα

Το αρχιτεκτονικό τμήμα αποτελείται από πολλά μέρη.

• Πρώτον, υπάρχει μια λίστα σχεδίων.
• Δεύτερον, γενικές πληροφορίες σχετικά με το έργο και τις προδιαγραφές του.
• Τρίτον, θα υπάρχει κάτοψη που περιλαμβάνει τη διάταξη κάθε ορόφου του σπιτιού. Επίσης, στην κάτοψη, μπορείτε να εξοικειωθείτε με όλους τους εσωτερικούς χώρους, να μάθετε τις συνολικές διαστάσεις και περιοχές τους.

Αυτά τα σχέδια υποδεικνύουν τη θέση όλων των θυρών, παραθύρων, τη θέση των άξονων εξαερισμού και των τζακιών με καμινάδες, το πάχος των τοιχωμάτων και των χωρισμάτων, το ύψος του δαπέδου, σε σχέση με το μηδέν. Όλες οι διαστάσεις υποδεικνύονται κατά μήκος των αξόνων των αντίστοιχων τοιχωμάτων.

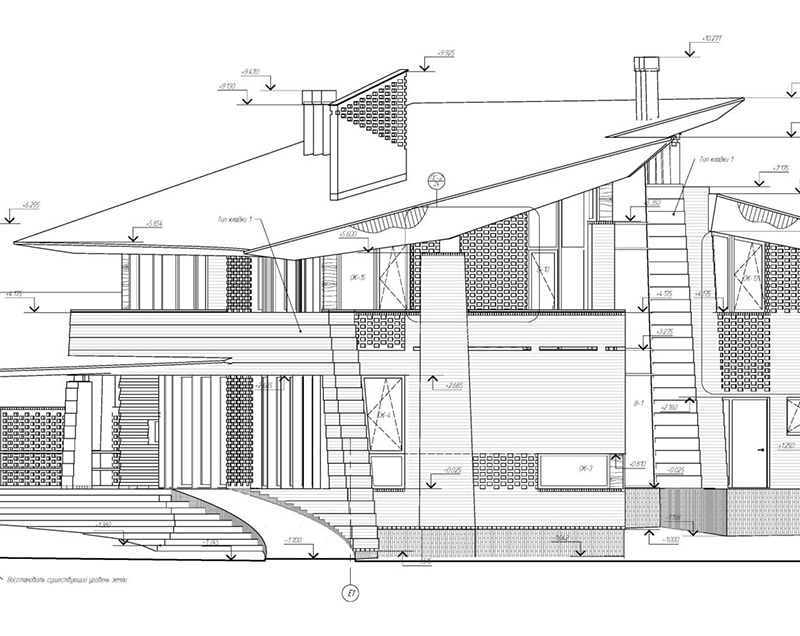

• Τέταρτον, το αρχιτεκτονικό τμήμα αποτελείται από σχέδια των προσόψεων, τα οποία δείχνουν τις μετωπικές εικόνες του σπιτιού από κάθε πλευρά. Αυτό θα σας επιτρέψει να δείτε τη θέση των παραθύρων, των γκαράζ, των μπαλκονιών, των προεξοχών και της κορυφογραμμής οροφής και του ύψους τους, άλλα στοιχεία της πρόσοψης.
• Πέμπτον, το αρχιτεκτονικό τμήμα περιλαμβάνει σχέδια της κάθετης, διαμήκης και διατομής του σπιτιού. Χρειάζεστε αυτά τα σχέδια, ώστε να μπορείτε εύκολα να προσδιορίσετε το ύψος των χώρων στα πατώματα, τη γωνία κλίσης των πλαγιών οροφής στη σοφίτα, το βάθος του υπογείου ή του υπόγειου δαπέδου.

2. Κατασκευαστικό τμήμα

Το εποικοδομητικό τμήμα αποτελείται από

• γενικά δεδομένα,
• διατάξεις των στοιχείων θεμελίωσης, σκάλες, δάπεδα, δομές δοκών,
• λεπτομερή σχέδια μεμονωμένων μονάδων,
• προδιαγραφές προϊόντων και υλικών.

Εφιστούμε την προσοχή σας στα σχέδια των σχεδίων εγκατάστασης, τα οποία περιλαμβάνονται επίσης σε αυτήν την ενότητα.

Αυτά τα σχέδια θα σας επιτρέψουν να εξοικειωθείτε με την κατασκευή της βάσης, οροφών, συστημάτων δοκών, πατωμάτων κ.λπ. Εδώ θα δείτε διατάξεις από τσιμεντόλιθους από θεμέλια, δοκάρια και πλάκες δαπέδου, τμήματα μονολιθικού σκυροδέματος με ενισχυτικά στοιχεία κ.λπ.

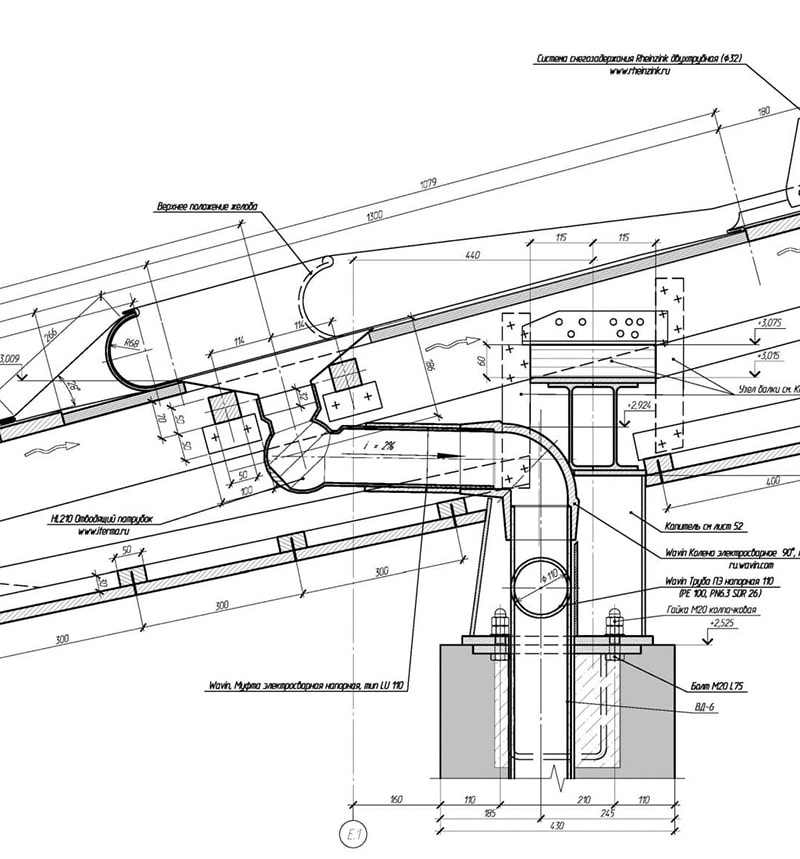

Όσο για τις πιο περίπλοκες ενώσεις δομικών στοιχείων μεταξύ τους και μερών, εμφανίζονται ξεχωριστά στα σχέδια. Εδώ θα βρείτε επίσης τις βασικές διαστάσεις και αναφορές άξονα.

3. Τμήμα μηχανικής

Το τμήμα μηχανικής αποτελείται από

• συστήματα ύδρευσης και αποχέτευσης (VK),
• γενική εξήγηση των υπολογισμών,
• κυκλώματα θέρμανσης και εξαερισμού (HV),
• ηλεκτρικός εξοπλισμός (EO),
• προδιαγραφές εξοπλισμού, προϊόντων και υλικών.

Τα έγγραφα περιγράφουν επίσης τα σχέδια υποστήριξης ζωής, τα οποία περιλαμβάνουν κάτοψη. Σε κάθε όροφο, υποδεικνύουμε τη διέλευση των αγωγών διανομής για παροχή κρύου και ζεστού νερού, καθώς και σωλήνες με αποχετεύσεις οικιακής χρήσης και σωλήνες θέρμανσης.

Ολοκληρώθηκε έργο ιδιωτικής κατοικίας από το αρχιτεκτονικό γραφείο TopDom

Να βρω

Τι περιλαμβάνει το έργο εσωτερικού;

Η κατασκευή οποιουδήποτε κτηρίου πρέπει να πραγματοποιηθεί σύμφωνα με το έργο. αυτό το αναντικατάστατο εργαλείο για τον ποιοτικό έλεγχο της εργασίας και την κατανάλωση οικοδομικών υλικών. Τι πρέπει να συμπεριληφθεί σε αυτό; Ας μιλήσουμε για αυτό με περισσότερες λεπτομέρειες.
Υπάρχουν δύο διαδοχικά αναπτυγμένα σχέδια σπιτιών: σκίτσο και εργασία. Τα σχέδια σκίτσων σπιτιών περιέχουν σκίτσα του μελλοντικού κτιρίου, αποκαλύπτοντας τις σχεδιαστικές, ογκομετρικές και χωρικές λύσεις. Αυτό περιλαμβάνει σχέδια με ένα σχηματικό σχέδιο για την ανάπτυξη της περιοχής, ένα σχέδιο όλων των ορόφων του κτιρίου, ένα σχέδιο στέγης, την εμφάνιση του κτηρίου και τα τμήματα του (διαμήκη και εγκάρσια). Επιπλέον, αυτό το έγγραφο δείχνει τη συνολική έκταση του κτιρίου και απαριθμεί τα υλικά από τα οποία θα κατασκευαστεί. Εδώ, σε γενικές γραμμές, τα δομικά χαρακτηριστικά του κτιρίου μπορούν να σημειωθούν και δίνεται η ονοματολογία των μη τυποποιημένων προϊόντων.

Έργα εργασίας σπιτιών

Ανάπτυξη τεκμηρίωση εργασίας, το οποίο είναι ένα πρόγραμμα δράσης για τους κατασκευαστές, πραγματοποιείται βάσει σχεδίου σχεδίασης εγκεκριμένου από τον πελάτη. Το έργο εργασίας αποτελείται από τρία κύρια μέρη: αρχιτεκτονική, σχεδίαση και μηχανική.
Το αρχιτεκτονικό τμήμα περιλαμβάνει γενικό σχέδιο τοποθεσία και ένα έργο κάθετης διάταξης που δείχνει το ποσό των επίγειων έργων, καθώς και, σε ορισμένες περιπτώσεις, ένα έργο βελτίωσης τοποθεσίας. Επιπλέον, το αρχιτεκτονικό τμήμα περιλαμβάνει περιγραφή των προσόψεων του κτηρίου με ένδειξη όλων απαιτούμενα μεγέθη, καθώς και σχέδια όλων των ορόφων που περιέχουν παραμέτρους όπως η περιοχή των χώρων, η τοποθέτηση και οι διαστάσεις των τοίχων, χωρίσματα, ανοίγματα παραθύρων και πορτών, εσωτερικές σκάλες κ.λπ. Άλλα στοιχεία του αρχιτεκτονικού μέρους. Πρόκειται για σχέδιο οροφής και σχέδια διαμήκων και διατομών για τα κύρια δωμάτια, τις σκάλες και την κύρια είσοδο με οθόνη της δομικής λύσης του κτηρίου.
Το εποικοδομητικό μέρος των εργασιών εργασίας των σπιτιών προορίζεται άμεσα για την παραγγελία υλικών και την εκτέλεση εργασιών στο εργοτάξιο. Περιλαμβάνει ένα σχέδιο βάσης. κάτοψη; σχέδιο δομής στέγης · τμήματα θεμελίων, τοίχων και άλλων δομικών μονάδων, εξαρτημάτων και δομικών στοιχείων · προδιαγραφές δομικών στοιχείων.
Τέλος, το μηχανολογικό και τεχνικό μέρος των εργασιών των κατοικιών περιλαμβάνει στοιχεία σχετικά με τη σύνθεση και την τοποθέτηση διαφόρων στοιχείων μηχανολογικού εξοπλισμού, τη χωρητικότητά του και τη διανομή δικτύων. Αυτό το μέρος της τεκμηρίωσης εργασίας αποτελείται από διάφορα τμήματα, συμπεριλαμβανομένων τμημάτων για παροχή αερίου, θέρμανση και εξαερισμό, παροχή νερού και αποχέτευση, τροφοδοσία και δίκτυα χαμηλής τάσης. Τα έργα συστημάτων συναγερμού και ασφάλειας τοποθετούνται σε ξεχωριστές ενότητες.

Κατά το σχεδιασμό, τα τμήματα (τόμοι) που αφιερώνονται σε μηχανικά συστήματα αποτελούν μέρος του συνολικού έργου ενός κτιρίου κατοικιών, γραφείων ή βιομηχανικό κτίριο... Όλες αυτές οι ενότητες πρέπει να συγχρονίζονται μεταξύ τους και να μην περιέχουν αμοιβαίες αντιφάσεις. Επομένως, διάφοροι οργανισμοί και υπηρεσίες που είναι υπεύθυνες για τη δημιουργία ορισμένων τόμων συνεργάζονται στενά μεταξύ τους.

Η δεύτερη προϋπόθεση είναι ότι ο σχεδιασμός μηχανολογικών συστημάτων που θα εκτελεστούν πρέπει να πληροί όλες τις απαραίτητες απαιτήσεις της κανονιστικής και τεχνικής βάσης και το έργο πρέπει επίσης να περιέχει την ακριβή εφαρμογή όλων των υπολογισμών. Αυτό είναι το κλειδί για τη σταθερή και αποτελεσματική λειτουργία αυτών των συστημάτων κατά τη λειτουργία του κτιρίου, και επίσης μειώνει σημαντικά την πιθανότητα αστοχίας και έκτακτης ανάγκης.

Ο λανθασμένος σχεδιασμός μηχανικού μπορεί να οδηγήσει σε σοβαρά σφάλματα. Αυτά τα σφάλματα ενδέχεται να μην εντοπίζονται πάντα πριν από τη διαδικασία εγκατάστασης, ειδικά εάν ο ανάδοχος εγκατάστασης δεν διαθέτει ειδικευμένους ειδικούς στο προσωπικό που είναι σε θέση να πραγματοποιήσει τον τεχνικό ΕΛΕΓΧΟ του έργου. Σε αυτήν την περίπτωση, τα λάθη που γίνονται μπορούν να επηρεάσουν σοβαρά την αξιοπιστία και τη σωστή λειτουργία του μηχανικού συγκροτήματος. Επιπλέον, με αυτήν την προσέγγιση, η διάρκεια ζωής των συστημάτων μηχανικής μπορεί να μειωθεί σημαντικά.

Η ViDstroy Engineering ασχολείται επαγγελματικά με το σχεδιασμό μηχανολογικών συστημάτων από το 1999 και επίσης πραγματοποιεί εγκατάσταση, θέση σε λειτουργία και συντήρηση. Το προσωπικό της εταιρείας αποτελείται από δεκαετίες εργασίας και αποτελείται από επαγγελματίες στον τομέα τους. Το δικό του προσωπικό σχεδιαστών, μηχανικών και ομάδων συναρμολόγησης επιτρέπει στην εταιρεία να εκπληρώσει τις υποχρεώσεις της στο υψηλότερο επίπεδο και να εγγυηθεί στον πελάτη ένα σταθερά υψηλό αποτέλεσμα.

Τμήματα του έργου μηχανολογικών συστημάτων

Η τεκμηρίωση σχεδιασμού, σύμφωνα με τις κανονιστικές απαιτήσεις, πρέπει να περιλαμβάνει τις ακόλουθες υποχρεωτικές ενότητες μηχανικής:

• 1. OV - σχεδιασμός εξαερισμού, θέρμανσης και κλιματισμού. Ένας τέτοιος συνδυασμός αυτών των συστημάτων σε έναν τόμο είναι δικαιολογημένος, καθώς τα κυκλώματά τους συχνά συνδυάζονται (για παράδειγμα, κατά την εφαρμογή ενός συστήματος πηνίου ψυκτικού ανεμιστήρα και με θέρμανση αέρα) ή έχουν κοινό έλεγχο (όπως στην περίπτωση ενός «έξυπνου σπιτιού»).
• 2. VK - Παροχή νερού και αποχέτευση. Αυτή η ενότητα περιέχει διαγράμματα, δεδομένα σχεδιασμού και προδιαγραφές, βάσει των οποίων δημιουργούνται συστήματα παροχής κρύου και ζεστού νερού, εσωτερικά και εξωτερικά συστήματα αποχέτευσης και επεξεργασίας νερού.
• 3. EO - εσωτερικός ηλεκτρικός φωτισμός. Αυτή η ενότητα περιγράφει όλα τα ισχύοντα φωτιστικά και διατάξεις των αντίστοιχων καλωδίων.
• 4. EN - ηλεκτρικός εξωτερικός φωτισμός.
• 5. ES - εσωτερική και εξωτερική τροφοδοσία. Το έργο περιέχει διαγράμματα εγκατάστασης και τεχνικά χαρακτηριστικά εξοπλισμού πινάκων και συστήματος καλωδίου τροφοδοσίας.
• 6. ES - ηλεκτρικός εξοπλισμός ισχύος. Με πολλούς τρόπους επικαλύπτεται με την προηγούμενη ενότητα, αλλά το πεδίο αυτού του τόμου είναι επαγγελματικός τεχνολογικός εξοπλισμός που τροφοδοτείται από το δίκτυο. Συνήθως περιλαμβάνεται στο τεκμηρίωση έργου βιομηχανικές εγκαταστάσεις
• 7. ZG. Τμήμα αφιερωμένο στην αστραπή προστασία και τη γείωση των κτιρίων.

Επιπλέον, το συνολικό έργο του σπιτιού μπορεί να περιλαμβάνει και άλλα τμήματα αφιερωμένα στα μηχανικά συστήματα του κτηρίου. Συγκεκριμένα, μπορούν να επηρεάσουν δίκτυα χαμηλού ρεύματος - παρακολούθηση βίντεο, συναγερμούς ασφαλείας και πυρκαγιάς, δομημένα καλωδιακά δίκτυα (SCS), IP-τηλεφωνία. Σε αυτήν την περίπτωση, ο σχεδιασμός μηχανολογικών συστημάτων των αντίστοιχων τόμων είναι επίσης μέρος του συνολικού σχεδιασμού του σπιτιού και πρέπει να συντονίζεται με άλλα τμήματα μηχανικής και γενικής κατασκευής.
