Στήλες για βιομηχανικά κτίρια. Μεταλλικές κατασκευές μονόροφων βιομηχανικών κτιρίων
Σειρά 1.423-3. Στήλες από οπλισμένο σκυρόδεμα ορθογώνιας διατομής για μονοώροφα βιομηχανικά κτίρια χωρίς εναέριους γερανούς ύψους έως 9,6 m.
Η σύγχρονη κατασκευή βιομηχανικών κτιρίων, εμπορικών κέντρων και πολλών βιομηχανικών χώρων απαιτεί συνεχείς στήλες, οι οποίες μπορούν να δημιουργούν πλαίσια χωρίς περιττές λειτουργίες. Για το σκοπό αυτό, μονοκόμματες στήλες διαφόρων υψών και φέρουσα ικανότητα, που χρησιμεύουν ως στήριγμα δομών δοκών και δοκών διαφορετικής σοβαρότητας. Οι στήλες Κ είναι θαμμένες σε θεμέλια και γίνονται μια αξιόπιστη υποστήριξη για δοκούς και δοκούς που κατασκευάζονται από χάλυβα ή από εργοστάσιο οπλισμένο σκυρόδεμα. Ετοιμος στήλες από οπλισμένο σκυρόδεμαπαράγονται υπό αυστηρές απαιτήσεις κυκλοφορίας 0 και GOST 25528-90... Όπως όλα τα προϊόντα οπλισμένου σκυροδέματος, δοκιμάζονται για αντοχή, σκληρότητα και αντοχή στη ρωγμή. Ειδικός έλεγχος έχει σχεδιαστεί για τη θέση των ενσωματωμένων προϊόντων, το παραμικρό λάθος στη θέση των χαλύβδινων εξαρτημάτων θα οδηγήσει σε μεγάλες δυσκολίες στην εγκατάσταση των δοκών και των δοκών.
Οι στήλες των μονοώροφων κτιρίων είναι ένας ειδικός τύπος προϊόντος που γίνεται η βάση για τοίχους με πάνελ ή αυτο-υποστηριζόμενους, αλλά δεν ανέχεται φορτία δαπέδου. Οι στήλες είναι κατασκευασμένες από βαρύ σκυρόδεμα M200, M300, M400 (B15-B40) με τροποποιημένη σύνθεση. Το βαρύ σκυρόδεμα συμπληρώνεται με πρόσθετα που εγκλωβίζουν τον αέρα και πλαστικοποιούν, τα οποία εξασφαλίζουν μεγαλύτερη αντοχή και αντοχή στις ρωγμές των προϊόντων. Αντοχή στη φωτιά των στηλών Κ - 3-4 ώρες, αυτά τα προϊόντα παρέχουν την υψηλότερη ασφάλεια της εγκατάστασης.
Τύπος σειράς 1.423-3.
Η τρέχουσα σειρά τύπων ορίζει περισσότερα από τριακόσια σχέδια στηλών για βιομηχανικά κτίρια. Τα ύψη των κτιρίων έως 9,6 μέτρα μπορούν να επιτευχθούν χρησιμοποιώντας τις στήλες από οπλισμένο σκυρόδεμα που περιλαμβάνονται στο τεύχος 1. Η ίδια η σειρά 1.423.3 περιέχει έξι ζητήματα:
- Τεύχος 0-1 Υλικά σχεδιασμού.
- Τεύχος 0-2 Οδηγίες για τη χρήση στηλών σε περιοχές με σεισμικότητα 7,8, 9 βαθμοί.
- Τεύχος 1 - Σχέδια εργασίας στηλών
- Τεύχος 1 - Πίνακας κατανάλωσης υλικών (προσθήκη) ·
- Τεύχος 2 - Ενίσχυση και ενσωματωμένα προϊόντα, σχέδια εργασίας.
- Τεύχος 3 - Σχέδια εργασίας των στηλών.
- Τεύχος 4 - Σχέδια εργασίας ενίσχυσης των στηλών ύψους 6,6 και 7,8 μέτρων.
Περιλαμβάνει στήλες διαφόρων μηκών από 3 έως 9,8 μέτρα, οι οποίες χρησιμοποιούνται ενεργά για τη δημιουργία χωρικών πλαισίων. Τμήματα στήλης: 300x300, 300x400, 400x400, 400x500, 500x500, 500x600 mm. Για να στερεώσετε τη στήλη, απαιτούνται οι στήλες που αντιστοιχούν στις ενότητες. Τα θεμέλια στηλών μπορεί να είναι από 300x300 έως 500x600 mm κατά μήκος των γυάλινων οπών. Ένα ξεχωριστό ζήτημα ορίζει τη χρήση στηλών σε σεισμικές συνθήκες, αυτό απαιτεί ορισμένα μέτρα για την ενίσχυση των στηλών και των θεμελίων.
Σχεδίαση στήλης Κ
Οι στήλες από οπλισμένο σκυρόδεμα μπορούν να έχουν σταθερή τετράγωνη ή ορθογώνια διατομή ή να έχουν άκρα. Σύμφωνα με τους τύπους προσκέφαλων, οι στήλες της σειράς 1.423.-3 χωρίζονται σε:
- Στήλες για υποστήριξη δοκοί οπλισμένου σκυροδέματος και αγροκτήματα ·
- Στήλες για τη στήριξη δοκών από χάλυβα "C".
- Στήλες για στήριξη δοκών από οπλισμένο σκυρόδεμα με ατσάλινα στηρίγματα "A".
Σχετικά με το σχεδιασμό, οι στήλες χωρίζονται επίσης σε στήλες των ακραίων και μεσαίων σειρών. Ανάλογα με τη διαθεσιμότητα των ενσωματωμένων προϊόντων για τη στερέωση των στύλων και των τοίχων κουρτινών, οι στήλες μπορούν επίσης να διαιρεθούν υπό όρους. Σύμφωνα με τη φέρουσα ικανότητα, το τεύχος 0 χωρίζει τις στήλες των μονόροφων βιομηχανικών κτιρίων σε 51 συμβατικούς τύπους. Η στήλη Κ επιλέγεται με βάση τα πλήκτρα που περιλαμβάνονται στη σειρά τύπου 1.423-3. Η ενίσχυση των στηλών υιοθετείται από διαστημικά πλαίσια κατασκευασμένα από διαμήκεις και εγκάρσιες ράβδους (A-I, A-III). Τα χαλύβδινα πλαίσια εγκαθίστανται σύμφωνα με τα διαγράμματα στο τεύχος 2. Σειρά 1.423-3. καθορίζει αυστηρά την ενίσχυση κάθε τύπου στηλών, τις διαμέτρους των ράβδων και το πάχος του προστατευτικού στρώματος σκυροδέματος.
Στήλες σύμφωνα με το GOST 25528-90
Το πρότυπο κατάστασης ορίζει στήλες τύπου Κ ως προϊόντα για το πλαίσιο κτιρίων χωρίς εναέριους και εναέριους γερανούς και κτίρια εξοπλισμένα με εναέριους γερανούς. Σειρά 1.423-3 ορίζει ορθογώνιες στήλες ύψους έως 9,8 μέτρων, οι οποίες χρησιμοποιούνται ενεργά σε οποιεσδήποτε κλιματολογικές συνθήκες. Σε θερμαινόμενα και μη θερμαινόμενα κτίρια, με πίεση ανέμου I-IV. Οι στήλες από οπλισμένο σκυρόδεμα δεν λειτουργούν σε επιθετικά περιβάλλοντα, αλλά στην εταιρεία "Complex-S" μπορείτε να αγοράσετε στήλες από οπλισμένο σκυρόδεμα έτοιμες για εργασία σε επιθετικές συνθήκες. Τέτοια προϊόντα έχουν χαμηλή διαπερατότητα από σκυρόδεμα και υψηλή κατηγορία αντιδιαβρωτικής προστασίας πλαισίων και ενσωματωμένων προϊόντων. Αγοράστε στήλες από οπλισμένο σκυρόδεμα έως GOST 25528-90 μπορείτε με προηγούμενη παραγγελία στον ιστότοπο "Complex-S". Η πώληση προϊόντων σκυροδέματος για βιομηχανικές κατασκευές πραγματοποιείται με παράδοση στην εγκατάσταση ή στην αποθήκη σας οπουδήποτε στη Ρωσία και στην ΚΑΚ. Η ολοκλήρωση των εργοταξίων με οπλισμένο σκυρόδεμα υψηλής ποιότητας είναι καθήκον μας, οι παρεχόμενες κολώνες και τα τακάκια γόνατος έχουν τα απαραίτητα τεχνικά δελτία δεδομένων και διασφάλιση ποιότητας.
Ομοσπονδιακή Υπηρεσία Εκπαίδευσης
Κρατικό Πανεπιστήμιο Αρχιτεκτονικής και Πολιτικών Μηχανικών του Καζάν
Τμήμα Τεχνολογίας, Οργάνωσης και Μηχανισμού Κατασκευών
ΠΡΟΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ
"ΑΝΑΠΤΥΞΗ ΤΕΧΝΟΛΟΓΙΚΟΥ ΧΑΡΤΟΥ"
« Εγκατάσταση κολόνες από οπλισμένο σκυρόδεμα
μονοώροφο βιομηχανικό κτίριο "
Ολοκληρώθηκε: Art. γρ. 11-3 δευτερόλεπτα
Nesterova E.R.
Ελεγμένο από: Mavlyuberdinov A.R.
Καζάν - 2009
1 περιοχή χρήσης.
2. Οργάνωση και τεχνολογία της κατασκευαστικής διαδικασίας, εργασία.
4. Υπολογισμός του κόστους του σωρού, του χρόνου λειτουργίας των μηχανών και των μηχανισμών, των μισθών.
5. Πρόγραμμα εργασίας.
6. Υλικοί και τεχνικοί πόροι.
8. Τεχνικοί και οικονομικοί δείκτες.
9. Κατάλογος χρησιμοποιημένης βιβλιογραφίας.
1 περιοχή χρήσης.
Ο τεχνολογικός χάρτης αναπτύχθηκε για την εγκατάσταση κολόνων από οπλισμένο σκυρόδεμα ενός μονόροφου βιομηχανικού κτηρίου το καλοκαίρι.
Στήλες με κονσόλα.

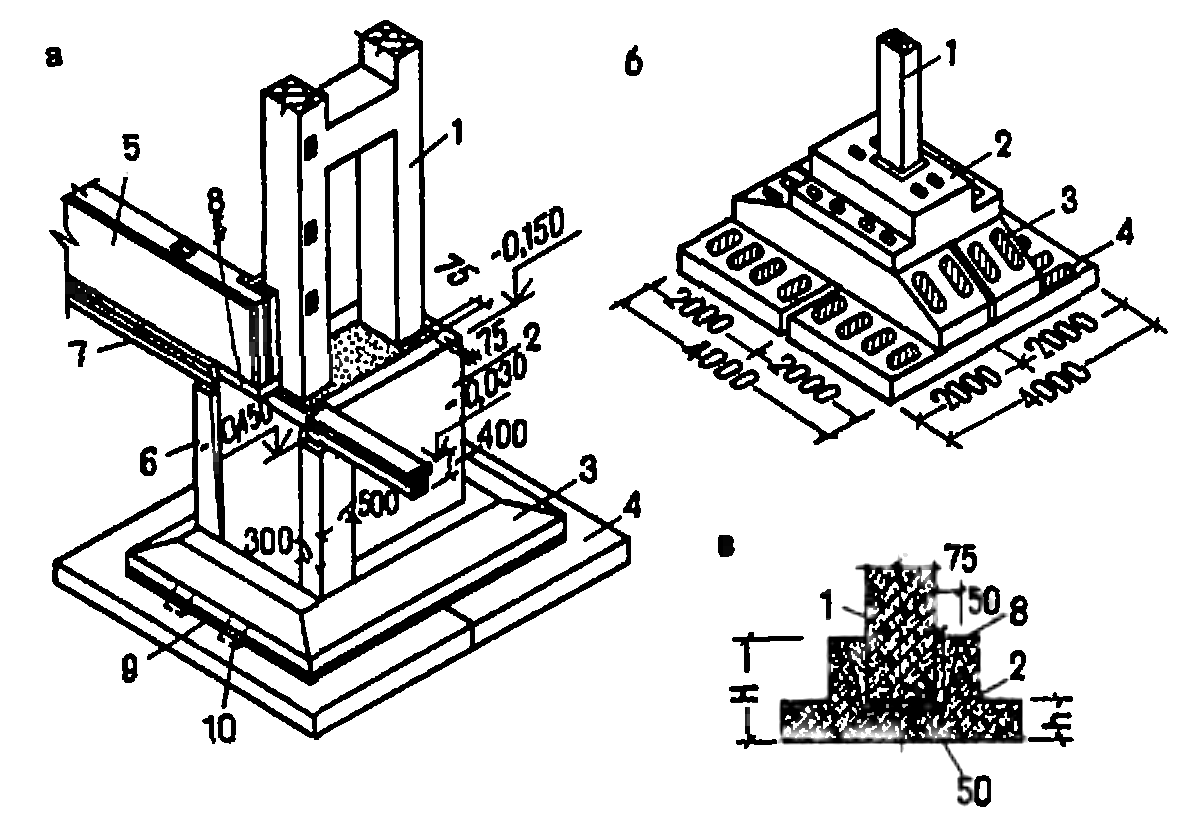

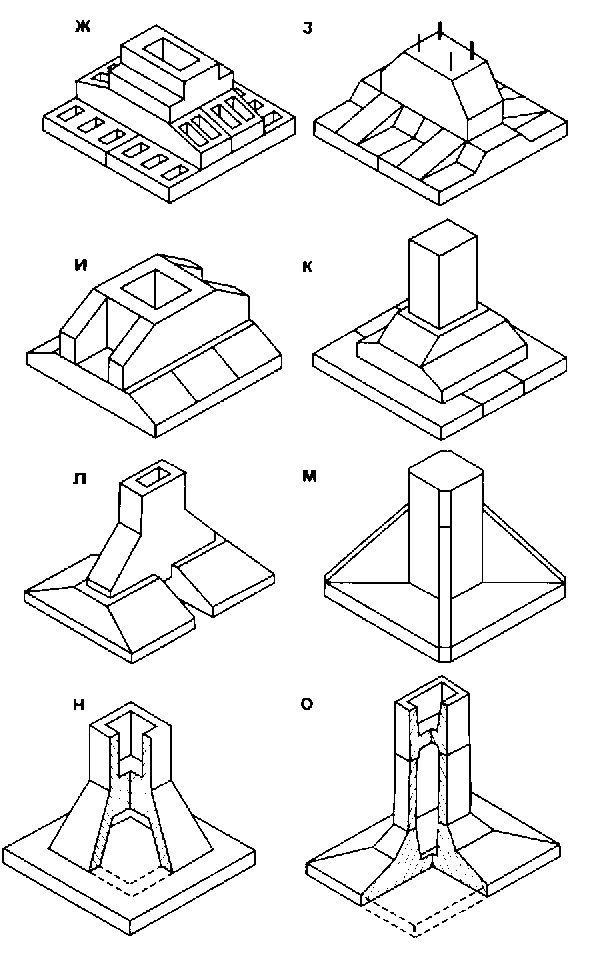

Εγκατάσταση σε γυάλινο τύπο θεμέλιο με αγωγό.
L \u003d Μήκος κτηρίου - 72 μέτρα
B \u003d Έκταση κτηρίου - 18 μέτρα
Τμήμα στήλης - 0,4 m * 0,4 m;
Μήκος στήλης - 9,8 μ.
Υψόμετρο κάτω δοκού - 8,4 μ
Η τεχνική τεκμηρίωση για την οργάνωση των κατασκευαστικών διαδικασιών συντάσσεται με τη μορφή τεχνολογικών χαρτών, οι οποίοι είναι τυπικοί και καταρτίζονται. για την κατασκευή ενός συγκεκριμένου αντικειμένου. Συνήθως τα τυπικά διαγράμματα ροής καταρτίζονται για την εκτέλεση εργασιών κατά την κατασκευή τυπικά έργα και, όταν χρησιμοποιούνται, απαιτούν διευκρινίσεις (δεσμευτικές) λαμβάνοντας υπόψη την κατασκευή.
Πίνακας 1. Κατάλογος όγκων τεχνολογικών πράξεων
2. Οργάνωση και τεχνολογία κατασκευής διαδικασία, λειτουργεί.
Εγκατάσταση στηλών χρησιμοποιώντας αγωγό .
Η εγκατάσταση των κατασκευών ξεκινά μόνο μετά από ενδελεχή οργανικό έλεγχο των ανυψώσεων και της θέσης όσον αφορά τα στηρίγματα, τη στήριξη και τα ενσωματωμένα εξαρτήματα. Η διαδικασία εγκατάστασης έχει καθοριστική επίδραση στη συνολική διάρκεια της κατασκευής και στην οργάνωση των επόμενων εργασιών. Η εγκατάσταση στηλών πραγματοποιείται κατά την κατεύθυνση κατά μήκος του κτιρίου. Με ένα εύρος άνω των 18 μέτρων, ο γερανός, που κινείται κατά μήκος μιας από τις σειρές στηλών, εγκαθιστά αυτήν τη σειρά στηλών, τοποθετώντας μία ή δύο στήλες από ένα χώρο στάθμευσης, επιστρέφει και συγκεντρώνει μια στήλη από έναν χώρο στάθμευσης, επιστρέφει και συγκεντρώνει στήλες μιας άλλης σειράς. Δεν είναι πρακτικό να εγκαταστήσετε στήλες της δεύτερης σειράς, επειδή θα προκαλέσει καθυστέρηση στην εγκατάσταση άλλων κατασκευών λόγω ανεπαρκούς αντοχής των αρμών. Το jig σας επιτρέπει να αυτοματοποιήσετε τη διαδικασία ευθυγράμμισης των στηλών και να εφαρμόσετε αναγκαστική εγκατάσταση του CE στη θέση σχεδίασης. Η ανέγερση στηλών πραγματοποιείται συνήθως με αυτοκινούμενους γερανούς και πύργους. Οι στήλες των βιομηχανικών κτιρίων συναρμολογούνται τοποθετώντας τις πρώτα στον τόπο εγκατάστασης ή απευθείας από οχήματα που τα τροφοδοτούν στην περιοχή του γερανού συναρμολόγησης. Από τα οχήματα, οι κολώνες τοποθετούνται με αιώρηση στην ανάρτηση.
Εγκατάσταση στήλης .
Οι στήλες που παραδίδονται στο εργοτάξιο σχεδιάζονται έτσι ώστε κατά τη διάρκεια της διαδικασίας εγκατάστασης οι απαραίτητες κινήσεις και το ποσό των βοηθητικών εργασιών να είναι ελάχιστα, έτσι ώστε οι στήλες να έχουν ελεύθερη πρόσβαση για έλεγχο, τοποθέτηση εξοπλισμού και σφεντόνα. Οι στήλες δεν είναι επίπεδες, αλλά έτσι ώστε κατά τη διαδικασία ανύψωσης, η ροπή κάμψης από το βάρος της στήλης και ο εξοπλισμός να ενεργεί στο επίπεδο της μεγαλύτερης ακαμψίας της στήλης (αυτό πρέπει να ληφθεί υπόψη ειδικά κατά την εγκατάσταση στηλών δύο κλάδων).
Πριν από την ανύψωση της στήλης, το μήκος της μετράται με ένα χαλύβδινο μέτρο ταινίας, ελέγχεται η απόσταση από τη χαμηλή στήλη έως το επίπεδο της κονσόλας γερανού ή, ελλείψει τέτοιας, στο επίπεδο στήριξης των στοιχείων επικάλυψης. Εάν η μετρούμενη απόσταση είναι μικρότερη από τη σχεδιαζόμενη, τότε είναι απαραίτητο να "σκουπίσετε" το κάτω μέρος του γυαλιού θεμελίωσης με τσιμεντοκονία ή να τοποθετήσετε χαλύβδινες επενδύσεις.
Η εγκατάσταση της στήλης ξεκινά αφού το στρώμα ισοπέδωσης τσιμεντοκονίας στο κύπελλο θεμελίωσης έχει αποκτήσει τουλάχιστον το 70% της ισχύος σχεδιασμού.
Επιπλέον, πριν σηκώσετε τις τέσσερις όψεις της στήλης, εφαρμόζονται αξονικοί κίνδυνοι, καθώς και κίνδυνοι αξόνων δοκοί γερανού.
Το συγκρότημα στηλών πραγματοποιείται σε ανεξάρτητη ροή. Ο γερανός κινείται κατά μήκος της έκτασης και εγκαθιστά 2 στήλες από μία στάση.
Η στήλη που είναι εγκατεστημένη στο γυαλί θεμελίωσης είναι κεντραρισμένη έως ότου τα σημάδια συμπίπτουν με τους κινδύνους στο πάνω επίπεδο του γυαλιού θεμελίωσης.
Για τον έλεγχο της κατακόρυφης στήλης, δύο θεοδόλιχοι εγκαθίστανται σε ορθή γωνία με τους ψηφιακούς και γραμμικούς άξονες του κτιρίου. Σε αυτήν την περίπτωση, ο σταυρός των σπειρωμάτων κατευθύνεται στους κινδύνους που εφαρμόζονται στο γυαλί και στο κάτω μέρος της στήλης και, στη συνέχεια, ανυψώνοντας ομαλά το σωλήνα θεοδόλιχων - με κίνδυνο στο άνω άκρο της στήλης.
Η ισοπέδωση των επιπέδων στα άκρα ή οι κονσόλες των στηλών, στις οποίες είναι τοποθετημένες οι δοκοί και οι δοκοί γερανών, πραγματοποιούνται σύμφωνα με σημάδια σήμανσης ή κατά μήκος μιας ράγας που αιωρείται από το επίπεδο ισοπέδωσης.
Οι επαληθευμένες στήλες στερεώνονται στο γυαλί θεμελίωσης χρησιμοποιώντας αγωγούς ή χάλυβα, ξύλινες και οπλισμένες μπετόν. Οι σφήνες από οπλισμένο σκυρόδεμα δεν αφαιρούνται όταν η στήλη είναι ευθυγραμμισμένη και ο σύνδεσμος σφραγίζεται με σκυρόδεμα, αλλά αφήνεται στο σκυρόδεμα. Οι σφήνες εγκαθίστανται σε δύο σε κάθε άκρη μιας στήλης με πλάτος μεγαλύτερο από 400 mm.
Φιγούρα: 7. Μέσα για την ευθυγράμμιση και την προσωρινή στερέωση των στηλών στα ποτήρια των θεμελίων: α - σχέδιο σχεδιασμού; β - διάγραμμα αγωγού. c - ένθετο σφήνας μηχανισμός g - jack
Κατά κανόνα, οι κάτω στήλες εγκαθίστανται σε γυάλινες βάσεις, επαληθεύονται και στερεώνονται σε αυτές, όπως οι στήλες μονόροφων κτιρίων. Και οι στήλες των επόμενων δαπέδων είναι ήδη εγκατεστημένες στα άνω άκρα των στηλών που βρίσκονται παρακάτω ή στις εγκάρσιες ράβδους.
Η εγκατάσταση, η ευθυγράμμιση και η προσωρινή ασφάλιση των στηλών ασκούνται με τους ακόλουθους τρεις τρόπους:
Εγκατάσταση για κινδύνους με κατακόρυφη ευθυγράμμιση με υδραυλική γραμμή και συγκόλληση εξαρτημάτων αρμών. Για να διασφαλιστεί η κατακόρυφη θέση των στηλών κατά την ευθυγράμμιση, χρησιμοποιούνται στηρίγματα, εάν είναι απαραίτητο. Αυτή η μέθοδος χρησιμοποιείται κατά την εγκατάσταση στηλών με αρμούς πλατφόρμας. Μπορεί επίσης να χρησιμοποιηθεί κατά την εγκατάσταση στηλών με αλεσμένες πλάκες από χάλυβα στα άκρα, αλλά στη συνέχεια πραγματοποιείται προσωρινή στερέωση με μπουλόνια, για τα οποία οι γωνίες συγκολλούνται εκ των προτέρων στα ενσωματωμένα μέρη.
Εγκατάσταση στηλών στις κεφαλές των στηλών, στις οποίες μονές αγωγοί στερεώνονται εκ των προτέρων με βίδες (οι κεφαλές των κάτω στηλών είναι συνήθως 0,5-0,8 m υψηλότερες από το επίπεδο επικάλυψης). Η στήλη, εγκατεστημένη στο jig, στερεώνεται με βίδες ρύθμισης και ευθυγραμμίζεται κατά μήκος των κεντρικών αξόνων και κάθετα. Χρησιμοποιούνται διάφορα σχέδια μεμονωμένων αγωγών.
Εγκατάσταση στηλών στις κεφαλές των κάτω στηλών με προσωρινή στερέωση και ευθυγράμμιση με χρήση αγωγών ομάδας για τέσσερις στήλες. Ο αγωγός ομάδας εγκαθίσταται και στερεώνεται με σφιγκτήρες στις κεφαλές στηλών που είναι εγκατεστημένες παρακάτω. Κάθε μία από τις τέσσερις στήλες είναι εγκατεστημένη, ασφαλισμένη και βαθμονομημένη με τον ίδιο τρόπο όπως για μεμονωμένους αγωγούς. Το κατάστρωμα με κιγκλίδωμα στην κορυφή του αγωγού επιτρέπει την εγκατάσταση δομών δαπέδου. Μετά την ολοκλήρωση των εργασιών εγκατάστασης και τον καθορισμό των στοιχείων σε ένα κελί του κτιρίου, ο αγωγός μετακινείται στο επόμενο κελί. Οι αγωγοί ανυψώνονται στον επόμενο όροφο με γερανό.
Ο πιο συνηθισμένος αγωγός ομάδας είναι ένας δείκτης πλαισίου με αρθρωτό (RSI). Το RSHI είναι μια συσκευή που αποτελείται από ικριώματα χωρικού πλέγματος, πάνω στο οποίο υπάρχει ένα αρθρωτό πλαίσιο (πλωτό) με γωνιακές στάσεις για τη στερέωση τεσσάρων στηλών στην επάνω θέση ταυτόχρονα, ανασυρόμενες και περιστρεφόμενες βάσεις για εγκαταστάτες και συγκολλητές. Στις γωνίες του σκελετού για προσωρινή στερέωση των στηλών στη θέση σχεδιασμού, εγκαθίστανται γωνιακοί σφιγκτήρες (στάσεις) - δύο περιστρεφόμενοι και δύο πτυσσόμενοι, οι οποίοι μπορούν να καταλάβουν μια θέση μεταφοράς ή εργασίας και να μην παρεμβαίνουν στην εγκατάσταση δοκών και πλακών.
Με τη βοήθεια ενός τέτοιου jig, οι στήλες τοποθετούνται χωρίς επιπλέον ευθυγράμμιση. Ανυψώνονται ένα προς ένα, φέρονται από γερανό στους αντίστοιχους σφιγκτήρες του αγωγού και χαμηλώνονται ομαλά στις κεφαλές των στηλών παρακάτω. Οι πλευρικές άκρες του κάτω μέρους της στήλης που θα στερεωθούν στερεώνονται με μια διάταξη τάνυσης του κάτω συγκρατητήρα, στερεωμένες στην κεφαλή της στήλης, τραβώντας σφιχτά στις άκρες του συγκρατητήρα. Με αυτόν τον τρόπο, ευθυγραμμίζονται ακριβώς με τις αντίστοιχες όψεις της κεφαλής της στήλης. Το πάνω μέρος της κολώνας ασφαλίζεται με μια άνω λαβή - ένα σφιγκτήρα του πλαισίου δείκτη, φέρνοντας τη στήλη σε αυστηρά κάθετη θέση.
Κατασκευές αρμών και οπλισμένου σκυροδέματος:
Ο αρμολόγηση των αρμών και των ραφών με διάλυμα ή μείγμα σκυροδέματος πραγματοποιείται μετά την επαλήθευση της σωστής εγκατάστασης δομικών στοιχείων, την αποδοχή συγκολλημένων αρμών και την εκτέλεση αντιδιαβρωτικής προστασίας από χαλύβδινα εξαρτήματα και ενισχυτικές ράβδους. Το μείγμα σκυροδέματος ή κονιάματος τροφοδοτείται στην άρθρωση υπό πίεση ή με ελεύθερη μηχανική μέθοδο ή χειροκίνητα. Η διαδικασία πλήρωσης αρμών και ραφών με μείγμα κονιάματος και σκυροδέματος συνίσταται στην τροφοδοσία και τοποθέτηση μίγματος κονιάματος ή σκυροδέματος στις αρθρώσεις, ακολουθούμενη από συμπίεση.
Οργάνωση της εργατικής εργασίας:
Η οργάνωση της εργασίας των εργαζομένων στον κατασκευαστικό τομέα περιλαμβάνει την κατάλληλη διευθέτηση των ατόμων στη διαδικασία παραγωγής, τον καταμερισμό της συνεργασίας στην εργασία, τις μεθόδους κατανομής και τόνωσης της εργασίας, την οργάνωση των θέσεων εργασίας, τη συντήρησή τους και τις απαραίτητες συνθήκες εργασίας. Η επιστημονική οργάνωση της εργασίας απαιτεί συνεχή βελτίωση των εργασιακών διαδικασιών βάσει των τελευταίων επιτευγμάτων της επιστήμης και της πρακτικής, με στόχο τη σταθερή αύξηση της παραγωγικότητας της εργασίας, τη βελτίωση των συνθηκών και την αύξηση της εργασιακής κουλτούρας, τη μετατροπή της εργασίας σε ζωτική ανάγκη.
Η επιστημονική οργάνωση της εργασίας δημιουργείται με βάση ένα σύμπλεγμα τεχνικών, οργανωτικών και οικονομικών μέτρων που διασφαλίζουν την πιο ορθολογική κατανομή και συνεργασία της εργασίας, τη βελτίωση των εργασιακών διαδικασιών και την οργάνωση των χώρων εργασίας.
Οι μέθοδοι οργάνωσης της εργασίας μπορεί να διαφέρουν ανάλογα με τις εφαρμοζόμενες δομές, τις μεθόδους εργασίας, τις μηχανές, τις εγκαταστάσεις και άλλα μέσα παραγωγής.
Για την εκτέλεση διαφόρων εργασιών στη διαδικασία κατασκευής, οι εργαζόμενοι ομαδοποιούνται σε συνδέσμους, ανάλογα με τη φύση αυτών των εργασιών που πρέπει να εκτελούνται από το σύνδεσμο ή την ταξιαρχία. Οι σύνδεσμοι αποτελούνται συνήθως από δύο ή τρεις εργαζόμενους του ίδιου επαγγέλματος, αλλά με διαφορετικά προσόντα.
Αρκετοί σύνδεσμοι που εκτελούν την ίδια διαδικασία κατασκευής συνδυάζονται σε μια ομάδα υπό την ηγεσία ενός εργοδηγού.
Υπάρχουν εξειδικευμένες και περίπλοκες ταξιαρχίες. Η εξειδικευμένη ταξιαρχία περιλαμβάνει εργαζόμενους μιας ειδικότητας, που μπορεί να αριθμεί έως 25 άτομα. Οι σύνθετες ταξιαρχίες ενώνουν τους εργαζομένους διαφορετικών επαγγελμάτων για να εκτελέσουν ένα συγκεκριμένο σύνολο έργων, εν μέρει ή ολόκληρη τη δομή. Η σύνθετη ταξιαρχία περιλαμβάνει περίπου 50 εργαζόμενους.
Η ομάδα του τελικού προϊόντος είναι οργανωμένη για την κατασκευή μεμονωμένων δομικών στοιχείων (θεμέλια, τοίχους, δάπεδα κ.λπ.) ή ένα κτίριο (δομή) στο σύνολό του.
Κάθε χρόνο αυξάνεται ο αριθμός των ομάδων εργαζομένων που εκτελούν εργασία με τη μέθοδο της ομαδικής σύμβασης με βάση τη λογιστική κοστολόγησης. Τόσο οι ταξιαρχίες του γενικού συμβαλλόμενου οργανισμού όσο και ο υπεργολάβος οργανισμός μεταφέρονται στη σύμβαση ταξιαρχίας. Η μεταφορά των ταξιαρχιών στη λογιστική του κόστους πρέπει να προηγείται της ανάπτυξης των χρονοδιαγραμμάτων εργασίας, της προμήθειας βασικών υλικών, δομών, προϊόντων στην εγκατάσταση, της συλλογής του κόστους εργασίας και των μισθών και του καθορισμού του κόστους εργασίας που ανατίθεται στην ταξιαρχία.
Ένας από τους σημαντικούς δείκτες της δραστηριότητας των εργαζομένων στις κατασκευές είναι η παραγωγικότητα της εργασίας, δηλαδή το ποσό του χρόνου εργασίας που δαπανάται ανά μονάδα παραγωγής, που καθορίζεται σε ανθρωποώρες ή εργάσιμες ημέρες. Το λιγότερο εργατικό κόστος σε ανθρωποώρες ανά μονάδα παραγωγής, για παράδειγμα, ανά 1 m3 τούβλου, ανά 1 m2 επίχρισμα επιφάνειας κ.λπ., τόσο υψηλότερη είναι η παραγωγικότητα της εργασίας.
Οι κατασκευαστικές διεργασίες στο εργοτάξιο ή σε μέρος της εγκατάστασης εκτελούνται με μια συγκεκριμένη σειρά (αλληλεπικάλυψη στο χρόνο), διασφαλίζοντας τον ρυθμό παραγωγής και την πιο ορθολογική χρήση εργασίας και τεχνικών μέσων. Το αντικείμενο χωρίζεται σε τμήματα, δηλαδή, περιοχές στις οποίες υπάρχει αρκετή δουλειά για τη διαδικασία κατασκευής από μια ομάδα για ένα ορισμένο χρονικό διάστημα (κατά κανόνα, τουλάχιστον μία βάρδια). Ο αριθμός των συλλήψεων πρέπει να είναι επαρκής ώστε ομάδες διαφορετικών επαγγελμάτων να μπορούν να εκτελούν κατασκευαστικές διαδικασίες ταυτόχρονα, μεταβαίνοντας μετά το τέλος της εργασίας από τη μία σύλληψη στην άλλη. Για ορισμένες διαδικασίες, η λαβή χωρίζεται σε ύψος σε επίπεδα, για παράδειγμα, με τοιχοποιία, η οποία δεν μπορεί να εκτελεστεί αμέσως στο ύψος του δαπέδου και η οποία απαιτεί ικρίωμα. Το τμήμα της λαβής που διατίθεται για να εργαστεί για έναν σύνδεσμο εργαζομένων ονομάζεται κατανομή.
Ο χώρος στον οποίο βρίσκονται οι εργαζόμενοι που εμπλέκονται στην παραγωγή, καθώς και τα μηχανήματα, τα υλικά και τα μέρη που είναι απαραίτητα για τη διαδικασία κατασκευής βρίσκονται και μετακινούνται ονομάζεται χώρος εργασίας. Η περιοχή που διατίθεται για την εργασία μιας ταξιαρχίας ή ενός συνδέσμου για μια ορισμένη περίοδο ονομάζεται μέτωπο εργασίας. Το μέγεθος του μέρους εργασίας εξαρτάται από το μέγεθος της ομάδας που συμμετέχει στη διαδικασία κατασκευής. Το μέτωπο εργασίας μετράται σε μονάδες μήκους, επιφάνειας ή όγκου. Για τη σωστή οργάνωση σύνθετων διαδικασιών κατασκευής στην εγκατάσταση, αναπτύσσεται τεχνική τεκμηρίωση που καθορίζει τη φύση της διαδικασίας και τη σύνθεσή της, μεθόδους παραγωγής και μέσα μηχανοποίησης της εργασίας, χρονοδιάγραμμα παραγωγής, τον απαιτούμενο αριθμό εργαζομένων ανά επάγγελμα και τα προσόντα τους, υλικά, ανταλλακτικά, εργαλεία και οργάνωση του χώρου εργασίας.
Μερικές φορές ένα κατασκευαστικό αντικείμενο χωρίζεται συμβατικά κάθετα σε τεχνολογικές βαθμίδες. Η ανάγκη για μια τέτοια διαίρεση προκύπτει όταν, σύμφωνα με τα σχεδιαστικά χαρακτηριστικά του αντικειμένου, το μπροστινό μέρος της εργασίας ανοίγει κατά τη διαδικασία υλοποίησής τους. Για παράδειγμα, όταν σκυροδετεί στήλες κατεβάζοντας το σκυρόδεμα από πάνω, ενώ το ύψος της βαθμίδας, σύμφωνα με το SNiP, δεν πρέπει να ξεπερνά τα 5 μέτρα για να αποφευχθεί η διαστρωμάτωση του σκυροδέματος κατά την πτώση του.
Πίνακας 2. Η σύνθεση προσόντων της ταξιαρχίας ή του συνδέσμου
| Αριθμός συνδέσμου | Διαδικασίες σε εξέλιξη | Σύνθεση προσόντων των εργαζομένων | Αριθμός εργαζομένων |
| 1 | Εγκατάσταση στηλών στο γυαλί θεμελίωσης | Συναρμολογητής δομών της 5ης τάξης | 1 |
| 1 | |||
| Συναρμολογητής δομών της 3ης κατηγορίας | 2 | ||
| Συναρμολογητής δομών της 2ης κατηγορίας | 1 | ||
| Χειριστής γερανού της 6ης τάξης | 1 | ||
| 2 | Στεγανοποίηση αρθρώσεων | Συναρμολογητής δομών 4 βαθμού | 1 |
Δομικός εγκαταστάτης 3 |
1 |
Φιγούρα: 1.1 Διάγραμμα εκφόρτωσης και προκαταρκτικής διάταξης στηλών σε κτίρια με έκταση 12, 18, 24 m.
1 - Ποτήρι θεμέλιο 2 - στήλη; 3 - όχημα 4 - γερανός; 5 - διασχίζει.

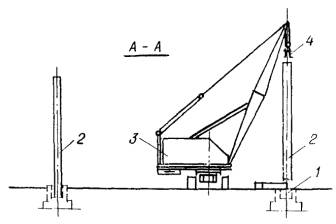

Φιγούρα: 1.2. Διάγραμμα εγκατάστασης στηλών σε κτίρια με έκταση 12, 18, 24 m:
1 - γυαλί θεμελίωσης. 2 - στήλη; 3 - όχημα 4 - γερανός; 5 - διασχίζει.
Η ευθυγράμμιση και η προσωρινή στερέωση των στηλών γίνεται με ένθετα σφήνα ή αγωγούς. Επιπλέον, για στήλες βάρους 8 τόνων, ο αγωγός εγκαθίσταται στο θεμέλιο και στερεώνεται στη στήλη μετά την τοποθέτησή του στο γυαλί θεμελίωσης. Για βαρύτερες στήλες, οι αγωγοί εγκαθίστανται, βαθμονομούνται και στερεώνονται στη βάση πριν από την εγκατάσταση της στήλης.
Μετά την εγκατάσταση ενός αριθμού στηλών, η θέση σχεδιασμού τους επαληθεύεται τελικά και οι αρμοί των στηλών με θεμέλια είναι μονολιθικοί. Οι στήλες για μονολιθισμό παραδίδονται σε παρτίδες.
Διάγραμμα εγκατάστασης μονοώροφων βιομηχανικών κτιρίων :
Οι στήλες παραδίδονται στο εργοτάξιο οδικώς, ενώ οι ελαφρές στήλες (βάρους έως 8 τόνων) είναι τοποθετημένες με προκαταρκτική διάταξη στα σημεία εγκατάστασης στην περιοχή λειτουργίας του γερανού συναρμολόγησης και οι βαριές στήλες παραδίδονται στον γερανό συναρμολόγησης σε ωριαίο πρόγραμμα και τοποθετούνται απευθείας από τα οχήματα.

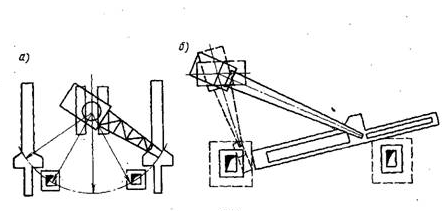

Φιγούρα: 1.3. Διαγράμματα κίνησης γερανού κατά την εγκατάσταση στηλών σε διαστήματα 12, 18, 24 m.
Φιγούρα: 1.4. Το σχέδιο εκφόρτωσης και διάταξης δοκών γερανού με έκταση 6 και 12 m:
1 - στήλη της ακραίας σειράς 2 - δοκός γερανού 3 - μεταφορέας χύδην · 4 - ξύλινη επένδυση 5 - στήλη μεσαίας σειράς; 6 - γερανός φορτηγού 7 - γραμμή άντρας για σχοινί κάνναβης. 8 - σφεντόνα.
Ανάλογα με το μέγεθος του εύρους (12, 18, 24m και άνω) και το βήμα των στηλών (6, 12m), χρησιμοποιούνται διάφορα σχήματα για την εγκατάσταση στηλών και την κίνηση των γερανών συναρμολόγησης (Εικ. 1.2, 1.3, 1.4).
Συνιστάται η τοποθέτηση των δοκών γερανού σε ανεξάρτητη ροή απευθείας από τα οχήματα. Η τοποθέτηση των δοκών στη θέση σχεδιασμού πραγματοποιείται σύμφωνα με τους αξονικούς κινδύνους στις δοκούς και τις κονσόλες των στηλών. Οι δοκοί στερεώνονται προσωρινά στα στηρίγματα χρησιμοποιώντας μπουλόνια αγκύρωσης. Η τελική ευθυγράμμιση των δοκών γερανού πραγματοποιείται εντός της λαβής στήριξης ή του τμήματος θερμοκρασίας, χρησιμοποιώντας γεωδαιτικά εργαλεία, μετά την οποία ελέγχονται όλοι οι σύνδεσμοι των δοκών και τα ενσωματωμένα μέρη των στηλών.
Μέθοδοι διάταξης στήλης πριν από την εγκατάσταση: a - light; β - βαρύ?
Για την εγκατάσταση ελαφρών στηλών κτιρίων ενός ορόφου με γερανούς μπούμας, μπορεί να χρησιμοποιηθεί μια διχαλωτή κεφαλή, που έχει τη μορφή προσάρτησης προβόλου στην κεφαλή του βραχίονα, η οποία έχει μπλοκ για την αποθήκευση σχοινιών. Το προσκέφαλο είναι εξοπλισμένο με συσκευή ημιαυτόματης αποκόλλησης. Επιτρέπει τη χρήση γερανών με μικρότερα μήκη έκρηξης και, ως εκ τούτου, αξιοποιεί πληρέστερα την ικανότητα ανύψωσης. Επιπλέον, το ελάχιστο μήκος ανάρτησης μειώνει την ταλάντωση των στηλών και επιτρέπει την ανυψωτική τους ικανότητα. Επιπλέον, το ελάχιστο μήκος κρεμάστρας μειώνει την περιστροφή της στήλης και βελτιώνει την ακρίβεια της εγκατάστασης.
Εάν είναι απαραίτητο, το κάτω μέρος του γυαλιού ισοπεδώνεται με ένα στρώμα τσιμεντοκονίας. Οι στήλες εγκαθίστανται στα γυαλιά θεμελίωσης αφού η ισχύς αυτής της λύσης φτάσει τουλάχιστον το 70% του σχεδιασμού. Η ευθυγράμμιση και η προσωρινή στερέωση των στηλών, ανάλογα με το μέγεθος, το βάρος και τη θέση εγκατάστασής τους, πραγματοποιείται χρησιμοποιώντας ατομικούς αγωγούς από χάλυβα αποθέματος, ξύλινες, ενισχυμένες σκυροδέματα (δύο σε κάθε πλευρά της στήλης).
Η στήλη που είναι εγκατεστημένη στο γυαλί θεμελίωσης είναι κεντραρισμένη έως ότου τα σημάδια συμπίπτουν με τους κινδύνους στο άνω επίπεδο του θεμελίου.
Για να ελέγξετε την κατακόρυφη θέση της στήλης, δύο θεοδόλιχοι τοποθετούνται σε ορθή γωνία με τους ψηφιακούς και γραμμικούς άξονες των κτιρίων. Σε αυτήν την περίπτωση, ο οπτικός άξονας του θεοδόλιθου συνδυάζεται με τους κινδύνους που εφαρμόζονται στο γυαλί στο κάτω μέρος της στήλης και στη συνέχεια, ανυψώνοντας ομαλά τον σωλήνα θεοδόλιθου, με τον κίνδυνο στο άνω άκρο της στήλης. Η απόσταση έξω από το θεοδόλιχο από τη στήλη που ελέγχεται λαμβάνεται έτσι ώστε στη μέγιστη άνοδο του σωλήνα η γωνία κλίσης του να μην υπερβαίνει τα 30-35 '.
Τα επίπεδα στα άκρα ή οι κονσόλες των στηλών είναι ισοπεδωμένα σύμφωνα με τα σημάδια ή κατά μήκος της ράγας που αιωρείται από το επίπεδο ισοπέδωσης.
Οι επαληθευμένες στήλες στερεώνονται στο γυαλί θεμελίωσης χρησιμοποιώντας αγωγούς.
Σχεδιασμός δομικής αποθήκης
Η αποθήκευση προκατασκευασμένων κατασκευών πραγματοποιείται σε στοίβες ή κασέτες, στις οποίες τοποθετούνται δομές που λειτουργούν σε κατακόρυφη θέση - πάνελ τοίχου, δοκούς κ.λπ.
Τα περάσματα μεταξύ των στοιβών είναι διατεταγμένα με πλάτος 0,4 έως 1 m και τοποθετούνται μέσω 2 στοιβών κατά τη διαμήκη κατεύθυνση.
Διαδρομές με πλάτος 3… .4 m για κινούμενα οχήματα και μηχανισμούς φόρτωσης και εκφόρτωσης διατάσσονται τουλάχιστον κάθε 100 m.
Το πλάτος των αποθηκών λαμβάνεται από τον υπολογισμό ότι όλα τα στοιχεία ανυψώνονται από την αποθήκη χωρίς πρόσθετη επανατοποθέτηση και κίνηση. πρέπει να είναι προσβάσιμα από γερανούς σέρβις.
Στην αποθήκη, τα προκατασκευασμένα στοιχεία τοποθετούνται στην ίδια θέση με τα οχήματα κατά τη μεταφορά. Οι οριζόντια αποθηκευμένες κατασκευές τοποθετούνται σε ξύλινα στηρίγματα, η απόσταση μεταξύ των οποίων συνδέεται με τις συνθήκες εργασίας αυτής της κατασκευής.
Η διάταξη των στοιχείων στην αποθήκη μπορεί να είναι ξεχωριστή, στην οποία όλα τα στοιχεία του ίδιου τύπου αποθηκεύονται μαζί και ομαδική διάταξη, όταν παρέχεται η διάταξη και η εγκατάσταση διαφορετικών τύπων στοιχείων από έναν χώρο στάθμευσης του γερανού συναρμολόγησης.
Δρόμοι εργοταξίου
Οι κατασκευαστικοί δρόμοι περιλαμβάνουν δρόμους πρόσβασης που συνδέουν το εργοτάξιο με το γενικό οδικό δίκτυο και ενδο-κατασκευαστικούς δρόμους που μεταφέρουν εμπορεύματα εντός του χώρου. Οι δρόμοι πρόσβασης, κατά κανόνα, είναι μόνιμοι και εσωτερικοί δρόμοι πριν από την έναρξη της κατασκευής των κύριων εγκαταστάσεων.
Οι δρόμοι στα εργοτάξια μπορεί να είναι αδιέξοδο και κυκλικοί. Στο τέλος των αδιεξόδων πρέπει να υπάρχουν πλατφόρμες στροφής και στο μεσαίο τμήμα, εάν είναι απαραίτητο, πρέπει να υπάρχουν πλευρές. Με βάση το τυπικό μέγεθος του αυτοκινήτου (ορθογώνιο πλάτος 2,5 μ. Και ύψος 3,8 μ.), Το πλάτος του οδοστρώματος για έναν μονόδρομο είναι 6 μ. τουλάχιστον 6 m.
Όταν χρησιμοποιείτε βαριά μηχανήματα, η ικανότητα μεταφοράς 25 ... 30 τόνων και άνω, το πλάτος του οδοστρώματος αυξάνεται στα 8 μ. Εάν παραδοθούν ογκώδη και μεγάλα φορτία στο εργοτάξιο, το πλάτος του δρόμου μπορεί να αυξηθεί περαιτέρω.
Η ακτίνα καμπυλότητας των δρόμων υπαγορεύεται από την ικανότητα ελιγμών μεμονωμένων οχημάτων και οδικών αμαξοστοιχιών, δηλ. την ικανότητά τους να περιστρέφονται όταν κινούνται προς τα εμπρός χωρίς να χρησιμοποιούν αντίστροφο Συνήθως, η ελάχιστη ακτίνα καμπυλότητας λαμβάνεται ως 15 m, σε αυτό το σημείο το πλάτος του οδοστρώματος αυξάνεται - με πλάτος δρόμου 3,5 m, θα είναι 5 m στην καμπύλη.
Δομικά, οι αυτοκινητόδρομοι αποτελούνται από υπόγειο και πεζοδρόμιο. Για την εκτροπή των επιφανειακών υδάτων σε ευθεία τμήματα του μονοπατιού, στον δρόμο δίνεται μια κλίση με αέτωμα και σε καμπύλα τμήματα - μία μόνο κλίση.
Το οδόστρωμα αποτελείται από διάφορα στρώματα - ένα υποκείμενο στρώμα άμμου, μια βάση στήριξης (θρυμματισμένη πέτρα, σκυρόδεμα, οπλισμένο σκυρόδεμα) και μια επίστρωση. Προκειμένου να μειωθεί το κόστος κατά την περίοδο κατασκευής, συνιστάται η ανέγερση μελλοντικών μόνιμων δρόμων χωρίς κάλυμμα στο εργοτάξιο. Μόνο τα χαμηλότερα στρώματα του δρόμου είναι διατεταγμένα, είναι ακόμη πιο αποτελεσματικό να τοποθετείτε μια προσωρινή επίστρωση από πλάκες από οπλισμένο σκυρόδεμα στην αμμώδη βάση. Σε αυτήν την περίπτωση, η κύρια επίστρωση πρέπει να πραγματοποιηθεί πριν τεθεί σε λειτουργία το αντικείμενο.
Οι πλάκες από οπλισμένο σκυρόδεμα είναι ορθογώνιες σε κάτοψη και σε σχήμα σφήνας. Οι ορθογώνιες πλάκες δρόμου (μήκους 2,5 ... 3,0 m, πλάτους 1,0 ... 1,5 m, 0,14 ... 0,22 m και 0,63 ... 1,8 t σε βάρος) κατασκευάζονται εύκολα και Δουλεύοντας μαζί τους στο εργοτάξιο, μπορούν να αντιληφθούν αυξημένα φορτία, είναι κατάλληλα για λειτουργία αμέσως μετά την εγκατάστασή τους οποιαδήποτε στιγμή του έτους και σε οποιεσδήποτε καιρικές συνθήκες. Οι δρόμοι είναι συχνά διευθετημένοι με τροχιά - ένα - και διπλή τροχιά με παρακαμπτήριος. Οι πλάκες σχήματος σφήνας καθιστούν δυνατή την ταυτόχρονη κάλυψη του δρόμου για ολόκληρο το πλάτος του δρόμου, η ακτίνα καμπυλότητας στις στροφές μπορεί να είναι οποιαδήποτε. Σε ευθεία τμήματα, οι πλάκες εναλλάσσονται, τοποθετώντας τις είτε ευρεία είτε στενή πλευρά. Για τέτοιες πλάκες, δεν χρειάζεται να δημιουργήσετε ξεχωριστά τμήματα του δρόμου (ειδικά στις στροφές) σε μονολιθικό σχεδιασμό.
Το κόστος κατασκευής, επισκευής και συντήρησης τέτοιων δρόμων υπό συνθήκες κυκλοφορίας που είναι τυπικές για κατασκευαστικά έργα εξοφλείται συνήθως σε 1,5 ... 2 χρόνια. Οι πτυσσόμενες πλάκες είναι ιδιοκτησία της κατασκευαστικής εταιρείας και μπορούν να επαναχρησιμοποιηθούν.
Φόρτωση και εκφόρτωση δομικών υλικών
Η μεταφορά δομικών υλικών στον ιστότοπο σχετίζεται με την ανάγκη φόρτωσής τους στον τόπο αναχώρησης και εκφόρτωσης στον τόπο άφιξης. Αυτές οι λειτουργίες είναι σχεδόν πλήρως μηχανοποιημένες, για την εφαρμογή τους, χρησιμοποιούνται γενικές κατασκευές και ειδικά μηχανήματα ή αποτελούν μέρος της σχεδιαστικής λύσης οχημάτων.
Η πρώτη ομάδα περιλαμβάνει ειδικούς γερανούς συναρμολόγησης, φορτωτές κυκλικής και συνεχούς δράσης, κινητές μεταφορικές ταινίες, μηχανικά φτυάρια, πνευματικούς εκφορτωτές κ.λπ.
Στην κατασκευή, χρησιμοποιείται η μεταφορά υλικών και προϊόντων μικρού τεμαχίου χρησιμοποιώντας συσκευασίες και δοχεία. Πακέτο - μια αποστολή φορτίου τοποθετημένη σε ειδική παλέτα. Οι συσκευασίες πρέπει να σχηματίζονται έτσι ώστε το σχήμα τους να διατηρείται σε όλα τα στάδια της κίνησης.
Ένα κοντέινερ είναι μια επαναχρησιμοποιήσιμη αποθήκη συσκευή ή κοντέινερ. Το καθολικό εμπορευματοκιβώτιο έχει σχεδιαστεί για τη μεταφορά διαφόρων κατηγοριών αγαθών. είναι κλειστό, εξοπλισμένο με συσκευές φόρτωσης και εκφόρτωσης. Τα ειδικά εμπορευματοκιβώτια έχουν σχεδιαστεί για τη μεταφορά ενός συγκεκριμένου τύπου υλικών ρολού φορτίου, πλακιδίων φινιρίσματος, λινέλουου, ηλεκτρικών εξαρτημάτων σε τμήμα κτιρίου κ.λπ.
Αποθήκευση υλικών στοιχείων
Τα υλικά στοιχεία που παραδίδονται στο εργοτάξιο αποθηκεύονται σε αποθήκες επί τόπου που προορίζονται για προσωρινή αποθήκευσή τους - δημιουργώντας ένα απόθεμα παραγωγής.
Υπάρχουν δύο κύριοι τύποι αποθεμάτων παραγωγής - τρέχον και ασφαλιστικό. Το τρέχον απόθεμα είναι ένας σημαντικός πόρος μεταξύ δύο παρακείμενων παραδόσεων. Στην ιδανική περίπτωση, το τρέχον απόθεμα πρέπει να είναι επαρκές για να διασφαλίζει τη συνεχή παραγωγή εργασίας. Ωστόσο, λαμβάνοντας υπόψη πιθανές διακοπές στην προμήθεια υλικών και κατασκευών, δημιουργούν ένα απόθεμα ασφαλείας, το οποίο πρέπει να εξομαλυνθεί, να αντισταθμίσει την άνιση αναπλήρωση του τρέχοντος αποθέματος. Το ελάχιστο απόθεμα προκατασκευασμένων κατασκευών στην αποθήκη συνήθως λαμβάνεται για 5 ημέρες εργασίας.
Το επίπεδο του αποθέματος παραγωγής εξαρτάται από την αποδεκτή οργάνωση της εργασίας - εγκατάσταση "από τροχούς" ή από μια αποθήκη, την απόσταση από την εγκατάσταση από κεντρικές βάσεις εφοδιασμού, τον τύπο μεταφοράς και άλλους παράγοντες. Η παρουσία μιας αποθήκης με υπερβολική προμήθεια δομών ή υλικών, αφενός, διασφαλίζει την αδιάκοπη παραγωγή εργασίας και, αφετέρου, οδηγεί στο «πάγωμα» επενδύσεων σε αυτήν την κατασκευή, δηλ. στην άνοδο της τιμής. Ως εκ τούτου, ο γενικός ανάδοχος υποχρεούται να βρει τον βέλτιστο όγκο αποθηκών επί τόπου. Οι αποθήκες στις εγκαταστάσεις είναι διατεταγμένες ως κλειστές, ημι-κλειστές και ανοιχτές.
Οι κλειστές αποθήκες χρησιμοποιούνται για την αποθήκευση ακριβών υλικών ή υλικών που υποβαθμίζονται στον αέρα - τσιμέντο, ασβέστης, γύψος, κόντρα πλακέ, καρφιά κ.λπ. Μπορούν να είναι υπεράνω και υπόγεια, μονοώροφα και πολυώροφα, θερμαινόμενα και μη θερμαινόμενα.
Υπόστεγα - ημι-κλειστές αποθήκες κατασκευάζονται για υλικά που δεν αλλάζουν τις ιδιότητές τους λόγω αλλαγών στη θερμοκρασία και την υγρασία, αλλά απαιτούν προστασία από την άμεση έκθεση στον ήλιο και την ατμοσφαιρική βροχόπτωση - προϊόντα ξύλου, τσιμέντο αμιάντου, τσόχα στέγης και άλλα υλικά κλεισίματος και φινιρίσματος.
Οι ανοιχτές αποθήκες προορίζονται για την αποθήκευση υλικών που δεν απαιτούν προστασία από τις καιρικές συνθήκες - τούβλα, σκυρόδεμα και στοιχεία οπλισμένου σκυροδέματος, κεραμικούς σωλήνες κ.λπ. Οι αποθήκες βρίσκονται συνήθως στην περιοχή λειτουργίας γερανών συναρμολόγησης που εξυπηρετούν την εγκατάσταση. Αυτό το επιτρέπει να χρησιμοποιείται για την εκφόρτωση εισερχόμενων αγαθών, κυρίως σε ελεύθερο χρόνο ή κατά τη διάρκεια αλλαγών χωρίς εγκατάσταση. Κατά τη διαδικασία εγκατάστασης, συνιστάται η χρήση ελαφρύτερων κινητών γερανών για εργασίες εκφόρτωσης.
Τμήμα της ανοιχτής αποθήκης, συμπεριλαμβανομένης της τοποθεσίας για τη συναρμολόγηση κατασκευών μεγάλης κλίμακας, μπορεί να εξυπηρετηθεί από ειδικούς γερανούς - αυτοκινούμενους ανιχνευτές και πνευματικούς, ατσάλινους, γερανούς πύργων - φορτωτές Αυτοί οι μηχανισμοί χρησιμοποιούνται για τη φόρτωση μεγάλων κατασκευών σε οχήματα για την επακόλουθη παράδοσή τους στους χώρους τοποθέτησης ή εγκατάστασης. Συνήθως, σε μια αποθήκη, τα βαριά φορτία στοιβάζονται πλησιέστερα στους γερανούς και ελαφριά φορτία μακρύτερα, καθώς μπορούν να ανυψωθούν σε μεγαλύτερη έκταση του γερανού.
Οι χώροι αποθήκευσης πρέπει να είναι επίπεδοι, με ελαφρά κλίση εντός 2 ... 5% για την αποστράγγιση καταιγίδας και λιωμένου νερού. Σε εδάφη με ελάχιστη αποστράγγιση, εκτός από τον προγραμματισμό, συνιστάται η πραγματοποίηση μιας μικρής προσθήκης θρυμματισμένης πέτρας ή άμμου - 5 ... 10 εκ. Εάν είναι απαραίτητο, πραγματοποιήστε συμπίεση επιφανείας. Οι περιοχές του χώρου αποθήκευσης, όπου τα υλικά (κονίαμα, άμμος κ.λπ.) εκφορτώνονται απευθείας από οχήματα, πρέπει να εκτελούνται με τον ίδιο σχεδιασμό με τους παρακείμενους δρόμους πρόσβασης.
Για διαφορετικές δομές και προκατασκευασμένα προϊόντα, διατίθενται οι δικοί τους αποθηκευτικοί χώροι. Διαχωρίζονται το ένα από το άλλο μέσω διόδου με πλάτος τουλάχιστον 1 m. Διαφορετικά υλικά έχουν τους δικούς τους κανόνες αποθήκευσης.
Τα τούβλα αποθηκεύονται σύμφωνα με τους βαθμούς, τις μάρκες, το χρώμα της μπροστινής επιφάνειας. Τα τούβλα που παραδίδονται χύμα στοιβάζονται με επίδεσμο και ύψος έως 1,6 m, ενώ τα τούβλα με τυφλά κενά πέφτουν. Τα τούβλα σε συσκευασίες ή σε παλέτες μπορούν να στοιβάζονται στην αποθήκη σε μία ή δύο βαθμίδες.
Το προκατασκευασμένο οπλισμένο σκυρόδεμα τοποθετείται σε επιθέματα και παρεμβύσματα, τα σημεία τοποθέτησης των οποίων πρέπει να αντιστοιχούν στους κινδύνους των προκατασκευασμένων στοιχείων. Κατά την αποθήκευση στοιχείων σε μια στοίβα, τα παρεμβύσματα μεταξύ τους στοιβάζονται το ένα πάνω από το άλλο αυστηρά κάθετα. Η διατομή των παρεμβυσμάτων και των μαξιλαριών είναι συνήθως τετράγωνη, με μια πλευρά 6… .8 εκ. Οι διαστάσεις επιλέγονται έτσι ώστε τα υπερκείμενα στοιχεία να μην στηρίζονται σε βρόχους στήριξης ή προεξέχοντα μέρη των υποκείμενων στοιχείων.
Πριν από την εγκατάσταση των στηλών, θα πρέπει:
· Σκυροδέστε ή εγκαταστήστε θεμέλια για τις στήλες και ελέγξτε τη συμμόρφωσή τους με τη θέση σχεδιασμού χρησιμοποιώντας γεωδαιτικά όργανα.
· Γεμίστε τους κόλπους των θεμελίων.
· Εφαρμόστε τους κινδύνους των αξόνων εγκατάστασης στο άνω άκρο των θεμελίων και στα πλευρικά άκρα των στηλών.
· Κλείστε τα ποτήρια των θεμελίων με ασπίδες για να τα προστατεύσετε από τη ρύπανση.
· Τακτοποιήστε τους δρόμους για τη διέλευση του γερανού και των αυτοκινήτων.
· Προετοιμάστε περιοχές για την αποθήκευση στηλών στον τόπο εγκατάστασής τους.
· Παραδώστε τα απαραίτητα μέσα συναρμολόγησης, συσκευές και εργαλεία στην περιοχή εγκατάστασης.
Οι στήλες από οπλισμένο σκυρόδεμα στην εγκατάσταση είναι τοποθετημένες σε ξύλινα τακάκια στην περιοχή λειτουργίας του γερανού συναρμολόγησης. Το πάχος των στηριγμάτων πρέπει να είναι τουλάχιστον 25 mm.
Ελλείψει βρόχων στερέωσης, οι κολώνες δένονται με θηλιά θηλιάς στις θέσεις που υποδεικνύονται στο εργοστάσιο. Σε αυτήν την περίπτωση, το σχοινί δεν πρέπει να έχει κόμπους και στροφές. Για να προστατέψετε το σχοινί από τσακίσματα και σκασίματα, πρέπει να τοποθετήσετε χαλύβδινες βάσεις κάτω από τα πλευρά των στηλών.
Κάθε στήλη πρέπει να επιθεωρείται έτσι ώστε να μην έχει παραμορφώσεις, ζημιές, ρωγμές, κοιλότητες, τσιπ, εκτεθειμένο οπλισμό, υπερχείλιση από σκυρόδεμα. ελέγξτε τις γεωμετρικές διαστάσεις της στήλης, την παρουσία μιας οπής στερέωσης, τη σωστή εγκατάσταση των χαλύβδινων ενσωματωμένων μερών.
Για ευθυγράμμιση και προσωρινή στερέωση των στηλών, χρησιμοποιήστε ένα σετ εξαρτημάτων στήριξης, τοποθετημένα στο δοχείο. Το σετ περιλαμβάνει ένθετα σφήνας αποθέματος και άλλα αξεσουάρ (RF-595 TsNIIOMTP).
Εκτελεστές:
· Εργαζόμενος που εκτελεί εργασίες εγκατάστασης, ανώτερος στον σύνδεσμο.
· Εργαζόμενος που εκτελεί εργασίες συναρμολόγησης.
· Εργαζόμενος που εκτελεί ξάρτια.
Τεχνολογία εργασίας
Προετοιμασία στήλης για εγκατάσταση (Εικ. 13), εργαζόμενος που εκτελεί εργασίες ξάρτια
Προετοιμασία στήλης για εγκατάσταση .
Εξαρτύων
1. Ελέγχει τις σημάνσεις στηλών.
2. Καθαρίζει τα άκρα της στήλης με μεταλλική βούρτσα από συσσώρευση σκυροδέματος και ακαθαρσίες.
3. Χρησιμοποιώντας ένα μεταλλικό μετρητή, χωρίζει ένα επίπεδο σε πλάτος σε δύο ίσα μέρη σε δύο σημεία (στο επίπεδο της κορυφής του θεμελίου και στην κορυφή της στήλης) και σχεδιάζει αξονικά σημάδια με μολύβι.
4. Χρησιμοποιώντας παρόμοιες τεχνικές, εφαρμόζει κινδύνους στο δεύτερο επίπεδο, κάθετα προς το πρώτο.
5. Δίνει ένα σήμα στον χειριστή του γερανού για να μετακινήσει την καθολική λαβή 3 στη στήλη 2.
6. Βάζει τη λαβή από το άνω άκρο της στήλης και σφίγγει τα παξιμάδια της συσκευής σύσφιξης χρησιμοποιώντας τη λαβή απογραφής.
7. Αναχωρεί σε απόσταση 7 ... 8 μέτρων από τη στήλη.
8. Δίνει ένα σήμα στον χειριστή του γερανού να ανεβάσει τη στήλη σε ύψος 200-300 mm.
9. Επιθεωρεί τις βάσεις.
10. Δίνει ένα σήμα στον χειριστή του γερανού για να μετακινήσει τη δομή στην περιοχή εγκατάστασης
Προετοιμασία τοποθεσίας
Εγκαταστάτες 1ος, 2ος
1. Ο 2ος συναρμολογητής παρουσιάζει τα εργαλεία, τις συσκευές, τον κατάλογο.
2. Στη συνέχεια ελέγχει την καθαριότητα του γυαλιού θεμελίωσης.
3. Αφού ελέγξετε τους κινδύνους στο πάνω επίπεδο του γυαλιού θεμελίωσης.
4. Ο 1ος και ο 2ος εγκαταστάτης καθορίζουν τα εργαλεία και τις συσκευές σύμφωνα με το διάγραμμα οργάνωσης στο χώρο εργασίας.
5. Ο 1ος εγκαταστάτης εγκαθιστά και ευθυγραμμίζει τους δύο θεοδόλιθους.
Λήψη, εγκατάσταση και ασφάλιση της στήλης
Ευθυγράμμιση στηλών με έναν μόνο αγωγό
Εγκαταστάτες 1ος, 2ος
Φιγούρα: 16. Σχέδιο ευθυγράμμισης στηλών με υποδοχές:
1 - εργαζόμενος που εκτελεί εργασίες εγκατάστασης, ανώτερος στον σύνδεσμο, 2 - στήλη, 3 - εργαζόμενος που εκτελεί εργασίες εγκατάστασης, 4 - υποδοχή, 5 - θεμέλιο
Οι εγκαταστάτες εγκαθιστούν δύο υποδοχές 4 στις αντίθετες πλευρές της στήλης και σπρώχνουν τις βίδες τους στο επίπεδο της κατασκευής
2. Ο 1ος εγκαταστάτης ελέγχει τη σύμπτωση των αξονικών σημείων στη στήλη και στο ακροφύσιο θεμελίωσης 5 και δίνει ένα σήμα για να μετατοπίσει το κάτω μέρος της στήλης στην επιθυμητή κατεύθυνση.
3. Το 2ο πρόγραμμα εγκατάστασης σφίγγει τη βίδα υποδοχής, η οποία μετατοπίζει τη στήλη και χάνει τη βίδα στη δεύτερη υποδοχή.
4. Έχοντας λάβει την ευθυγράμμιση των σημάτων, οι εγκαταστάτες αναδιατάσσουν τις υποδοχές στον άλλο άξονα της στήλης και, με παρόμοιες κινήσεις, ευθυγραμμίζουν το στοιχείο σε σχέση με τον δεύτερο άξονα.
5. Οι εγκαταστάτες παίρνουν ένα στήριγμα αγωγού και το τοποθετούν στο γυαλί θεμελίωσης και στις δύο πλευρές της στήλης.
6. Οι εγκαταστάτες σφίγγουν τα μπουλόνια σύνδεσης, συνδέοντας τα στηρίγματα.
7. Ο 1ος εγκαταστάτης σηματοδοτεί τον χειριστή του γερανού να χαλαρώσει τους ιμάντες.
Οι εγκαταστάτες κάνουν τη στήλη να αποσυνδέεται (δείτε παρακάτω).
9. Ο 1ος εγκαταστάτης ευθυγραμμίζει τον άξονα του σωλήνα του πρώτου θεοδόλιχου με κίνδυνο στο κάτω μέρος της στήλης και διορθώνει τον οριζόντιο κύκλο.
10. Στη συνέχεια, θέτει σε κίνδυνο τον σωλήνα θεοδόλιχων στην κορυφή της στήλης.
11. Εάν υπάρχουν αποκλίσεις, ο 1ος εγκαταστάτης δίνει ένα σήμα στο 2ο πρόγραμμα εγκατάστασης για ανάμειξη της κορυφής της στήλης.
12. Ο 2ος εγκαταστάτης μετακινεί το πάνω μέρος της στήλης στην απαιτούμενη κατεύθυνση γυρίζοντας τη βίδα του αντίστοιχου στηρίγματος του αγωγού.
13. Η ευθυγράμμιση πραγματοποιείται με τον ίδιο τρόπο προς την άλλη κατεύθυνση.
Αποσύνδεση στηλών
Εγκαταστάτες 1ος, 2ος
Φιγούρα: 17. Σχέδιο αποσύνδεσης της στήλης:
Στήλη, 2 - δεσμοί της συσκευής σύσφιξης, 3 - εργαζόμενος που εκτελεί εργασίες εγκατάστασης
1. Ο 1ος συναρμολογητής σηματοδοτεί τον χειριστή του γερανού να χαλαρώσει τους ιμάντες.
2. Ο 2ος εγκαταστάτης χρησιμοποιεί τη λαβή αποθέματος για να ξεβιδώσει τα παξιμάδια των δύο σπειροειδών δεσμών της συσκευής σύσφιξης 2.
3. Ο 1ος εγκαταστάτης αφαιρεί τους δεσμούς από τις ράγες και σηματοδοτεί τον χειριστή του γερανού να σηκώσει τη λαβή.
3. Απαιτήσεις για την ποιότητα και την αποδοχή των έργων.
Πριν ξεκινήσετε τις εργασίες για την εγκατάσταση στηλών, πρέπει να εκτελέσετε τα ακόλουθα οργανωτικά και προπαρασκευαστικά μέτρα:
Οι δομές πρέπει να υποβάλλονται σε εισερχόμενο ποιοτικό έλεγχο και να συμμορφώνονται με τις απαιτήσεις των σχεδιαστικών και κανονιστικών εγγράφων.
Έχουν δημιουργηθεί θεμέλια για στήλες.
Πραγματοποιήθηκε προετοιμασία και σχεδιασμός του χώρου εγκατάστασης με συμπλήρωση των θεμελίων κόλπων.
Οι άξονες ευθυγράμμισης (κίνδυνοι) εφαρμόζονται στα γυαλιά θεμελίωσης ".
Εκδόθηκε η "Πράξη ενδιάμεσης αποδοχής των ιδρυμάτων".
Η εγκατάσταση των στηλών πρέπει να πραγματοποιείται μόνο μετά την αποδοχή των θεμελίων και άλλων υποστηρικτικών στοιχείων, συμπεριλαμβανομένου ενός γεωδαιτικού ελέγχου της συμμόρφωσης της σχεδιαζόμενης και της υψομετρικής θέσης προς το σχεδιασμό.
Λειτουργικός ποιοτικός έλεγχος της εγκατάστασης στηλών .
Λειτουργικός ποιοτικός έλεγχος
| Όνομα των πράξεων που υπόκεινται σε έλεγχο | Θέμα ελέγχου | Τεχνικές απαιτήσεις για την ποιότητα των εργασιών | Μέθοδοι και έλεγχοι | Χρόνος ελέγχου | Συμμετέχει ελεγχόμενες υπηρεσίες |
| Προετοιμασία δομών για εγκατάσταση | Εμφάνιση δομών | Απουσία δομικών ελαττωμάτων, ακεραιότητά τους, συμμόρφωση δομών με τις απαιτήσεις του έργου | Οπτικά | Πριν ξεκινήσει η εργασία | |
| Συμμόρφωση δομικών βαθμών στο έργο | Η δομική σήμανση πρέπει να αντιστοιχεί στο έργο | ||||
| Ορθότητα σχεδίασης σημάτων εγκατάστασης | Στις συναρμολογημένες κατασκευές, οι άξονες ευθυγράμμισης πρέπει να εφαρμόζονται με λαδομπογιά, στερεώνοντας τα κέντρα των πλευρών | ||||
| Προετοιμασία της στήλης | Καθαριότητα επιφάνειας βάσης για εγκατάσταση | Η επιφάνεια της βάσης για την εγκατάσταση των στηλών πρέπει να είναι απαλλαγμένη από βρωμιά και νερό, τα μεταλλικά μέρη πρέπει να απολιπανθούν, να καθαριστούν από τη διάβρωση, κονίαμα | |||
| Διαθεσιμότητα ενός εκτελεστικού σχήματος για την εγκατάσταση των ιδρυμάτων | Η εγκατάσταση στηλών πρέπει να πραγματοποιείται μόνο εάν υπάρχει ένα εκτελεστικό διάγραμμα της συσκευής θεμελίωσης με ένδειξη των σημείων στερέωσης των κατασκευασμένων βαρών | ||||
| Εγκατάσταση στήλης | Συμμόρφωση με την τεχνολογική ακολουθία εγκατάστασης στηλών | Η τεχνολογική ακολουθία της εργασίας πρέπει να συμμορφώνεται με τις απαιτήσεις που ορίζονται στον τεχνολογικό χάρτη | Σύμφωνα με τον τεχνολογικό χάρτη | ||
Πρέπει να εγκατασταθούν στήλες, συνδυάζοντας τα σημάδια που δείχνουν τους γεωμετρικούς άξονες στο κάτω τμήμα της δομής που θα τοποθετηθεί με τα σχήματα: Διαχωρισμός αξόνων κατά την εγκατάσταση στηλών σε γυαλιά θεμελίωσης. Γεωμετρικοί άξονες μεταγενέστερων κατασκευών. Σε όλες τις άλλες περιπτώσεις. |
επιθεωρητής | ||||
| Εγκατάσταση στήλης | Συμμόρφωση της εγκατάστασης στηλών με κινδύνους εγκατάστασης | Παρουσία ενσωματωμένων συσκευών στερέωσης, η εγκατάσταση στηλών θα πρέπει να πραγματοποιείται σύμφωνα με αυτές τις συσκευές. Η μετατόπιση των αξόνων των στηλών στο κάτω τμήμα σε σχέση με τους άξονες ευθυγράμμισης (σημάδια) δεν πρέπει να υπερβαίνει τα 5 mm | Οργάνωση: θεοδόλιχος, μεταλλικός μετρητής | Κατά τη διαδικασία παραγωγής | Επιθεωρητής |
| Κατακόρυφη εγκατάσταση | Η απόκλιση των αξόνων των στηλών του άνω τμήματος σε σχέση με τους άξονες ευθυγράμμισης πρέπει να είναι στο ύψος των στηλών, m: Έως 8… .20mm; Από 8 έως 16… .25mm. Από 16 έως 25… .32 mm. Από 25 έως 40… .40 mm. |
||||
| Συμμόρφωση των ανυψώσεων της κορυφής των στηλών με το σχεδιασμό | Η απόκλιση των σημείων της κορυφής των στηλών ή των περιοχών στήριξης των μονόροφων κτιρίων από τα σχεδιαστικά δεν πρέπει να υπερβαίνει τα 10 mm. Ποικιλία ανυψώσεων της κορυφής των στηλών ή των περιοχών στήριξης κάθε βαθμίδας ή δαπέδου εντός της προς επαλήθευση περιοχής, mm: με εγκατάσταση επαφής (όπου n είναι ο σειριακός αριθμός της βαθμίδας) 12 + 2 n | Όργανο: μετροταινία, μέτρηση μετάλλου |
| Μονάδες συναρμολόγησης συναρμολόγησης | Η ποιότητα της ενσωμάτωσης στηλών στα γυαλιά θεμελίωσης | Η αγκύρωση των στηλών στη θέση σχεδιασμού πρέπει να πραγματοποιηθεί ενσωματώνοντας την ένωση των στηλών με τα γυαλιά θεμελίωσης με ένα σκυρόδεμα μείγμα σε λεπτό χαλίκι ή θρυμματισμένη πέτρα με βαθμό που αντιστοιχεί στην ποιότητα του σκυροδέματος ή του έργου | εργαστήριο | Μετά την εγκατάσταση δομών | εργαστήριο |
| Η ποιότητα του μονολιθισμού των αρμών των συναρμολογημένων στηλών | Όταν μονώνετε τους αρμούς των συναρμολογημένων στηλών με τους προηγουμένως εγκατεστημένους, οι σύνδεσμοι των στηλών πρέπει να σφραγίζονται με έγχυση έτοιμου μίγματος σκυροδέματος του βαθμού σχεδιασμού στην άρθρωση του ξυλότυπου | Σύμφωνα με τον τεχνολογικό χάρτη | Μετά την εγκατάσταση της δομής | Εργαστήριο |
|
| Πραγματική θέση τοποθετημένων στηλών | Μετά την πλήρη εξάλειψη των απαράδεκτων αποκλίσεων και την τελική στερέωση των κατασκευών, θα πρέπει να πραγματοποιηθεί γεωδαιτική έρευνα για την πραγματική θέση των κατασκευών με την κατάρτιση ενός εκτελεστικού διαγράμματος του δαπέδου ενός κτιρίου ή μιας δομής | Με την ολοκλήρωση της εργασίας | Μηχανικός επιθεωρητής |
6. Υλικοί και τεχνικοί πόροι
Πίνακας 6. Η ανάγκη για βασικά υλικά, ημιτελή προϊόντα και δομές
Πίνακας 7. Η ανάγκη για μηχανήματα, εξοπλισμό, εργαλεία και φωτιστικά
| Ονομα | Μάρκα | Ποτ | Προδιαγραφές |
| 1 | 2 | 3 | 4 |
| Γερανός | MKG-25BR | 1 | |
| Αγωγός | |||
| ΤΑΡΑ | |||
| Αποθήκη σκυροδέματος, V \u003d 1 m3 | GOST 21807 - 76 | 3 | |
| Κάδος διαλύματος, V \u003d 0,3 m3 | 4 | ||
| Δεξαμενή νερού, V \u003d 1 m3 | 1 | ||
| Αποθήκη - δοχείο εργαλείων | 1 | ||
| ΣΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ ΕΡΓΑΣΙΑΣ | |||
| Περίφραξη εργοταξίου | |||
| Σήμα φράχτη | |||
| Θέση φράχτη γερανού | |||
| Συσκευή ασφαλείας για εγκαταστάτες | 1 | ||
| Ιστός προβολέα για κινητά | 1 | ||
| Φως στο χώρο εργασίας | 2 | ||
| Κράνος κατασκευής | GOST 12.4.087.84 | 5 - 7 | |
| Ζώνη ασφάλειας | 5 – 7 | ||
| Τεχνικά γάντια από καουτσούκ | 2 | ||
| Πλαίσιο ελέγχου σήματος | 2 | ||
| Γυαλιά ασφαλείας | 2 | ||
| ΕΡΓΑΛΕΙΑ ΜΕΤΡΗΣΗΣ | |||
| Theodolite T-15 ή T-30 σε συνδυασμό με το τρίποδο ShR-40 | |||
| Επίπεδο NT για ισοπέδωση ορίζοντα με τρίποδο SHT - 120 | |||
| Ράγα ισοπέδωσης | 2 | ||
Μεταλλική μεζούρα P3 - 20, |
|||
| Πτυσσόμενο μεταλλικό μετρητή MSM-74 | |||
| Επίπεδο κατασκευής USZ-500 | GOST 9416-83 | ||
Χαλύβδινο υδραυλικό βαρίδι OT-400 |
GOST 7948-80 |
||
| Χάλυβα αγκώνα | GOST 3749-77 | 2 | |
| Ρουλέτα | 7502-98 GOST | 2 | |
| Καλώδιο σήμανσης στη θήκη | 1 | ||
| Ράγα με επίπεδο | 4 | ||
| Σετ κραγιόνων για σήμανση αξόνων | 1 | ||
| Scribe OTD-967/2 | 2 | ||
| Κλειδιά συναρμολόγησης για μπουλόνια 18-27 mm | 2 | ||
| Κλειδιά συναρμολόγησης υποδοχών για μπουλόνια 18-27 mm | 1 | ||
| Γαλλικά κλειδιά μονής όψης (κολικό) για μπουλόνια 18-27 mm | 1 | ||
| Γαλλικά κλειδιά μονής όψης για μπουλόνια 27mm | |||
| Θραύσματα κατασκευής LL-28A | 4 | ||
| Συναρμολόγηση απορριμμάτων LM-24 (LM-32) | 4 | ||
| Κατασκευή φτυάρι | 4 | ||
| Φτυάρι κονιάματος LR | 4 | ||
| Kelma KB | GOST 9533-81 | 4 | |
| Ατσάλινη ξύστρα SS | 4 | ||
| Βούρτσα χειρός από σύρμα | 2 | ||
| Σφυριά με κοφτερή μύτη, βάρους 3 κιλών | GOST 11402-75 | 2 | |
| Αιχμηρό σφυρί έλκηθρο, βάρος 5 kg | GOST 11401-75 | 2 | |
| Σφυρί πάγκου, βάρους 800 g | GOST 11042-90 | 2 | |
| Σμίλη | 2 | ||
| Γαλβανισμένος κάδος | 2 | ||
| Σχοινιά κάνναβης, διαμέτρου 12 mm, μήκους 30 m | 2 | ||
7. Μέτρα για την προστασία της εργασίας και την ασφαλή απόδοση της εργασίας.
Κατά την εκτέλεση των εργασιών, καθοδηγείτε από την "Ασφάλεια στην κατασκευή"
Κατά την ανέγερση κτιρίων και κατασκευών, απαγορεύεται η εκτέλεση εργασιών που σχετίζονται με την παρουσία ατόμων σε ένα τμήμα (σύλληψη, τοποθεσία) στα δάπεδα (επίπεδα) πάνω από τα οποία μετακινούνται, εγκαθίστανται και προσωρινά στερεώνονται τα στοιχεία, οι προκατασκευασμένες κατασκευές ή ο εξοπλισμός. Κατά την ανέγερση μονόροφων κτιρίων ή κατασκευών, η ταυτόχρονη εκτέλεση συναρμολόγησης και άλλων έργα κατασκευής σε διαφορετικούς ορόφους (επίπεδα) επιτρέπεται εάν υπάρχουν μεταξύ τους αξιόπιστα δάπεδα εσωτερικού χώρου (δικαιολογείται από τον κατάλληλο υπολογισμό για τη δράση των φορτίων σοκ) με τη γραπτή εντολή του επικεφαλής μηχανικού μετά τη λήψη μέτρων για τη διασφάλιση της ασφαλούς παραγωγής της εργασίας και υπό την προϋπόθεση της παρουσίας ειδικά διορισμένων υπευθύνων απευθείας στο χώρο εργασίας για την ασφαλή εγκατάσταση και κυκλοφορία εμπορευμάτων με γερανούς, καθώς και για την παρακολούθηση της εφαρμογής από τον χειριστή του γερανού, αδρανείας και σηματοδότη των οδηγιών παραγωγής για την προστασία της εργασίας.
Οι μέθοδοι για την ανάρτηση δομικών στοιχείων και εξοπλισμού πρέπει να εξασφαλίζουν την τροφοδοσία τους στο χώρο εγκατάστασης σε θέση κοντά στο σχεδιασμό.
Απαγορεύεται η ανύψωση προκατασκευασμένων κατασκευών από οπλισμένο σκυρόδεμα που δεν έχουν βρόχους στήριξης ή ρολά που εξασφαλίζουν τη σωστή σφεντόνα και την τοποθέτησή τους.
Ο καθαρισμός των δομικών στοιχείων που θα εγκατασταθούν από τη βρωμιά και τον πάγο πρέπει να γίνεται πριν από την ανύψωσή τους.
Η σφράγιση δομών και εξοπλισμού πρέπει να πραγματοποιείται μέσω ανυψωτικών συσκευών που πληρούν τις απαιτήσεις και παρέχουν τη δυνατότητα απομακρυσμένης σφεντόνας από τον ορίζοντα εργασίας σε περιπτώσεις όπου το ύψος έως το κλείδωμα της συσκευής ανύψωσης υπερβαίνει τα 2 μέτρα
Κατά τη διάρκεια διακοπών στην εργασία, δεν επιτρέπεται να αφήσετε τα ανυψωμένα στοιχεία των δομών και του εξοπλισμού σε αναστολή.
Για τη μετάβαση των εγκαταστατών από τη μία δομή στην άλλη, θα πρέπει να χρησιμοποιούνται σκάλες αποθεμάτων, μεταβατικές γέφυρες και σκάλες με περιφράξεις. Δεν επιτρέπεται στους εγκαταστάτες να διασχίζουν τις εγκατεστημένες δομές και τα στοιχεία τους (δοκούς, δοκούς κ.λπ.), στους οποίους είναι αδύνατο να εγκατασταθεί ένας φράκτης που παρέχει το πλάτος του περάσματος χωρίς τη χρήση ειδικών διατάξεων ασφαλείας (ένα σχοινί τεντωμένο με ασφάλεια κατά μήκος του στηρίγματος ή της εγκάρσιας ράβδου για την ασφάλιση της ζώνης ασφαλείας carabiner κ.λπ. .)
Δεν επιτρέπεται η εκτέλεση εργασιών εγκατάστασης σε ύψος σε ανοιχτούς χώρους με ταχύτητα ανέμου 15 m / s ή μεγαλύτερη, με πάγο, καταιγίδες ή ομίχλη, εξαιρουμένης της ορατότητας εντός του έργου. Οι εργασίες κίνησης και εγκατάστασης κατακόρυφων πλαισίων και παρόμοιων κατασκευών με υψηλό άνεμο θα πρέπει να σταματούν με ταχύτητα ανέμου 10 m / s ή μεγαλύτερη.
Δεν επιτρέπεται η εύρεση ατόμων κάτω από τα στοιχεία των δομών και του εξοπλισμού που θα εγκατασταθούν έως ότου εγκατασταθούν στη θέση σχεδιασμού και να ασφαλιστούν. Εάν είναι απαραίτητο να βρεθούν εργαζόμενοι κάτω από τον εξοπλισμό που θα εγκατασταθεί, καθώς και στον εξοπλισμό (δομές, πρέπει να ληφθούν ειδικά μέτρα για τη διασφάλιση της ασφάλειας των εργαζομένων.
Στον ιστότοπο (κατάσχεση) όπου εκτελούνται εργασίες εγκατάστασης, δεν επιτρέπεται η εκτέλεση άλλων εργασιών και η εύρεση ατόμων.
8. Τεχνικοί και οικονομικοί δείκτες ανά μονάδα όγκου εργασίας
10. Κατάλογος χρησιμοποιημένης βιβλιογραφίας.
1. ENiR, συλλογή 1. Μεταφορές εντός του κτιρίου. Μόσχα. Τιμοκατάλογος, 1987, 40s.
2. ENiR, συλλογή 4. Θέμα 1. Εγκατάσταση προκατασκευασμένων και εγκατάσταση μονολιθικών κατασκευών από οπλισμένο σκυρόδεμα. Κτίρια και βιομηχανικές κατασκευές. Μόσχα, Stroyizdat, 1987, 64p.
Το πλαίσιο ενός ιστορικού βιομηχανικού κτηρίου αποτελείται από θεμέλια, κίονες (κολόνες), φέροντες κατασκευές της επίστρωσης, δοκούς γερανού (εάν υπάρχει εξοπλισμός γερανού) και γραβάτες (Εικ. 208).
Φιγούρα: 208. Σχέδια πλαισίου μονόροφων βιομηχανικών κτιρίων:
a - με εγκάρσια διαφορά ύψους. b - άκρα χωρίς εκτάσεις γ - ανοίγματα χωρίς φανάρια με εξοπλισμό γερανού. 1 - θεμέλια 2 - δοκοί βάσης. 3 - στήλη τοίχου. 4 - στήλη εσωτερικής σειράς 5 - κονσόλες στηλών. 6 - δοκοί γερανού. 7 - δέσμες δοκών. 8 - δέσμη φωτός 9 - δοκός ή δοκός 10 - πλαίσιο φαναριού 11 - καλύμματα
Για την κατασκευή αυτοκινούμενων τοιχωμάτων, το πλαίσιο συμπληρώνεται με δοκούς θεμελίωσης, μερικές φορές δέσμες δοκών και πρόσθετους στύλους.
Το κύριο υλικό πλαισίου των βιομηχανικών κτιρίων είναι οπλισμένο σκυρόδεμα.
Σε ορισμένες περιπτώσεις, με κατάλληλη μελέτη σκοπιμότητας, χρησιμοποιείται ένα χαλύβδινο πλαίσιο, και μερικές φορές ένα μικτό, στο οποίο οι στήλες και οι υποστηρικτικές δομές των επικαλύψεων είναι κατασκευασμένα από ανόμοια υλικά.
Πλαίσια από οπλισμένο σκυρόδεμα
Τα πιο συνηθισμένα προκατασκευασμένα πλαίσια από οπλισμένο σκυρόδεμα, τα στοιχεία των οποίων γίνονται αποδεκτά σύμφωνα με τους τρέχοντες καταλόγους ενοποιημένων προκατασκευασμένων προϊόντων από σκυρόδεμα για μονοώροφα βιομηχανικά κτίρια.
Οι στήλες του προκατασκευασμένου σκυροδέματος αντιλαμβάνονται κατακόρυφα φορτία από την επίστρωση, τα βάρη των δοκών γερανού, τα φορτία γερανών, τα οριζόντια φορτία από το φρενάρισμα του γερανού και τον άνεμο. Ο συνδυασμός φορτίων προκαλεί εκκεντρική συμπίεση στις στήλες.
Φιγούρα: 209. Οι κύριοι τύποι στηλών από οπλισμένο σκυρόδεμα σε κτίρια που λειτουργούν:
α - μονολιθικές στήλες σχήματος L και Τ · b - προκατασκευασμένες στήλες γερανού (τμήμα I και διπλός κλάδος) · γ - το ίδιο, ακραίο και μέσο όρο για ένα διάστημα χωρίς κρανίο. g - στήλες γερανού ορθογώνιου τμήματος. 1 - ενσωματωμένες χαλύβδινες πλάκες. 2 - μπουλόνια αγκύρωσης. 3 - κονσόλα 4 - κονσόλα γερανού 5 - κεφάλι; β - κορμός; 7 - υποκατάστημα
Οι προκατασκευασμένες στήλες από οπλισμένο σκυρόδεμα των επί του παρόντος λειτουργούντων μονοώροφων βιομηχανικών κτιρίων μπορούν να είναι ορθογώνιες μονές διακλαδώσεις ή τμήματα Ι και δύο κλάδους.
Ανάλογα με τη θέση των στηλών σε σχέση με τα εξωτερικά τοιχώματα, υπάρχουν τοίχοι και μεσαίες στήλες.
Οι στήλες για γερά γερανός αποτελούνται από δύο μέρη: το εναέριο (overhead), το οποίο χρησιμεύει για την υποστήριξη των φέροντων δομών της οροφής και του γερανού, για τη μεταφορά φορτίων στο θεμέλιο από την οροφή, δοκάρια γερανού εγκατεστημένες σε πλατφόρμες προβολής ή προβολές στηλών.
Για την εγκατάσταση και στερέωση των υποστηρικτικών κατασκευών της επικάλυψης, δοκών γερανών και τοίχων στις στήλες, παρέχονται χαλύβδινα ενσωματωμένα μέρη με τη μορφή πλακών / και αγκυρωμένων μπουλονιών 2 (Εικ. 209) Το τμήμα των στηλών εξαρτάται από το ύψος του κτιρίου, το μέγεθος του ανοίγματος και παρουσία εξοπλισμού γερανού, σε μεγάλο βαθμό από την ανυψωτική ικανότητα των γερανών γεφυρών. Οι τυπικές στήλες μπορούν να είναι 40x40, 50 x 50 και 50 x 60 cm. Οι στήλες δύο διακλαδώσεων χρησιμοποιούνται σε κτίρια με ύψος μεγαλύτερο από 10,8 m, εξοπλισμένα με γερανούς γεφυρών με ικανότητα ανύψωσης 10-50 T. μονολιθικά στηρίγματα από οπλισμένο σκυρόδεμα, σας επιτρέπει να χρησιμοποιήσετε τα κενά μεταξύ των κλαδιών για τη διέλευση υγειονομικών, ενεργειακών και τεχνολογικών επικοινωνιών. Το πλάτος του τμήματος γερανού των στηλών των δύο διακλαδώσεων λαμβάνεται με τέτοιο τρόπο ώστε οι άξονες των δοκών του γερανού να συμπίπτουν με τα κέντρα βάρους του τμήματος των κλάδων του γερανού.
Οι δομές στήριξης της οροφής που μερικές φορές χρησιμοποιούνται για τον εξοπλισμό υπερυψωμένου χειρισμού είναι προκατασκευασμένα δοκάρια από σκυρόδεμα ή δοκούς με συμβατικό ή προεντεταμένο οπλισμό. Ο τύπος των δομών στήριξης της οροφής εξαρτάται από το εύρος, το φορτίο ανά μονάδα μήκους της δομής στήριξης, τον τύπο της οροφής και την ικανότητα μεταφοράς φορτίου του εξοπλισμού χειρισμού. Τα ανοίγματα των 6, 9 και 12 μέτρων με κυλιόμενες στέγες καλύπτονται συχνά με δοκούς με παράλληλους ιμάντες ή δοκάρια με κλίσεις του άνω ιμάντα 1: 12 (Εικ. 210). Η σταθερότητα των δοκών διασφαλίζεται με την προσάρτηση του διευρυμένου τμήματος στήριξης τους στα χαλύβδινα ενσωματωμένα μέρη των κεφαλών στηλών. Τα χαλύβδινα ενσωματωμένα μέρη 3 βρίσκονται στο άνω άκρο της άνω χορδής της δοκού μετά από 1,5 m, στο οποίο συγκολλούνται τα ενσωματωμένα τμήματα στήριξης των προκατασκευασμένων πλακών σκυροδέματος της επικάλυψης (Εικ. 211, α).
Τα ανοίγματα των 18, 24 και 30 μέτρων καλύπτονται συχνά από δοκούς, το βάρος των οποίων με τέτοια ανοίγματα είναι μικρότερο από το βάρος των δοκών. Ωστόσο, οι δοκοί είναι ευκολότεροι στην κατασκευή, μεταφορά και εγκατάσταση. Σε κτίρια με αυτά τα ανοίγματα, μπορούν να συναντηθούν συμπαγείς ή σύνθετες (από χωριστά τετράγωνα), πολυγωνικά, τριγωνικά και τμηματικά στηρίγματα, καθώς και δοκοί με παράλληλους ιμάντες (βλέπε Εικ. 210, β). Τριγωνικά δοκάρια στο σύγχρονη κατασκευή χρησιμοποιείται για την κάλυψη μη θερμαινόμενων κτιρίων με στέγες από αμίαντο-τσιμέντο

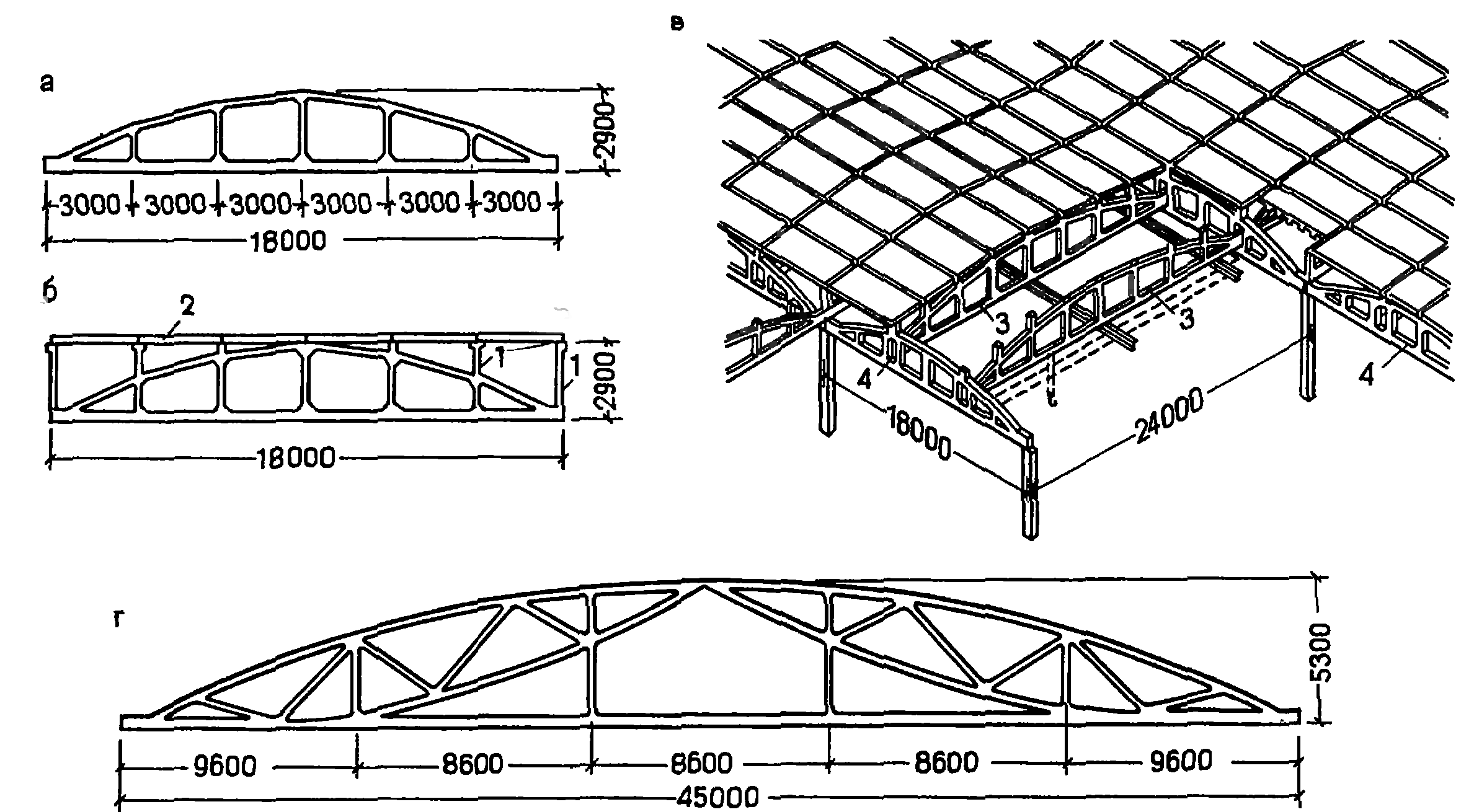

Φιγούρα: 210. Προκατασκευασμένα δοκάρια από σκυρόδεμα και δοκοί οροφής:
α - δοκάρια του τμήματος I · β - δοκοί οροφής · 1 - τμηματική εκμετάλλευση · 2 - με παράλληλους ιμάντες (για επιστρώσεις με μηδενική κλίση). 3 - τοξωτά (σύνθετα)
κυματοειδείς λαμαρίνες και δοκοί με παράλληλες χορδές για επίπεδες στέγες. Σε παλαιότερα κτίρια, όπου οι πιο συχνά χρησιμοποιούμενες στέγες με απότομες πλαγιές, τα τριγωνικά δοκάρια ήταν ο κύριος τύπος τόσο στα θερμαινόμενα όσο και στα μη θερμαινόμενα βιομηχανικά κτίρια.
Τα πιο οικονομικά είναι τα μονοκόμματα δοκάρια με προεντεταμένο οπλισμό από σκυρόδεμα ποιότητας 300, 400 και 500.
Με βήμα στήλης 12 w και τη θέση των υποστηρικτικών δομών της επίστρωσης έως 6 w, οι δοκοί ή οι δοκοί οροφής στηρίζονται στις δομές δοκών (Εικ. 211, b), που είναι προεντεταμένες δοκοί από οπλισμένο σκυρόδεμα ή δοκοί στη σύγχρονη κατασκευή. Η σύζευξη τέτοιων κατασκευών με τις στήλες και τις κύριες δομές έδρασης των επικαλύψεων πραγματοποιείται με συγκόλληση των ενσωματωμένων τμημάτων.

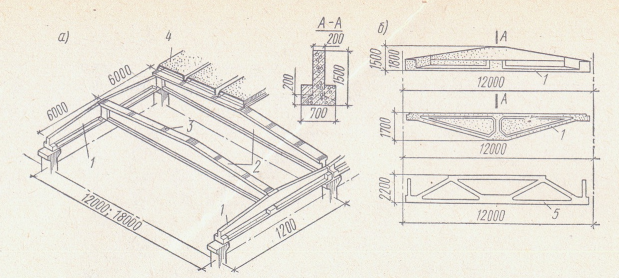

Φιγούρα: 211. Ενδοδαπέδιες κατασκευές:
α - ένα διάγραμμα της θέσης των δομών δοκών · β - δομές κάτω από δοκό 1 - δοκοί δοκών · 2 - ακτίνες (ή δοκοί). Τρισδιάστατες πλάκες 4 - πλάκες κάλυψης. 5 - δοκός δοκών
Δοκοί γερανού
Οι δοκοί γερανού (Εικ. 212) χρησιμοποιούνται για την τοποθέτηση σιδηροτροχιών πάνω σε αυτούς κάτω από γερανούς γεφυρών και είναι διαμήκη στοιχεία του πλαισίου που εξασφαλίζουν τη χωρική ακαμψία του.
Για να διασφαλιστεί η κανονική λειτουργία των εναέριων γερανών, οι δοκοί πρέπει να είναι άκαμπτοι, ισχυροί έναντι δυναμικών και δυνάμεων πέδησης.
Πριν από την εισαγωγή προκατασκευασμένου σκυροδέματος στην κατασκευή, οι δοκοί γερανών κατασκευάζονταν από μονολιθικό οπλισμένο σκυρόδεμα ή χάλυβα.
Οι προκατασκευασμένες δοκοί γερανού από οπλισμένο σκυρόδεμα υποδιαιρούνται σύμφωνα με το σχεδιασμό τους (σε στερεά και σύνθετα), ανάλογα με το σχήμα τους (σε δοκούς T και δοκούς I), από τη θέση τους κατά μήκος της γραμμής γερανού (σε μεσαίες και ακραίες που γειτνιάζουν με τα ακραία τοιχώματα και τους αρμούς διαστολής).
Ανάλογα με την ανυψωτική ικανότητα των γερανών γεφυρών και του βήματος των στηλών, οι δοκοί γερανών χρησιμοποιούνται από σκυρόδεμα M 200 με συμβατικό οπλισμό (για βήμα στήλης 6 m) ή από σκυρόδεμα βαθμών 300, 400 και 500 με προεντεταμένο και ενισχυμένο με ενισχυτικό κορδόνι υψηλής αντοχής (για βήμα στήλης άνω των 6 m και με γερανούς γερανούς).
Για την εγκατάσταση και στερέωση των δοκών στις στήλες του πλαισίου, παρέχονται χαλύβδινα εξαρτήματα στα άκρα τους, και για τη στερέωση της ράγας στη δοκό στην άνω φλάντζα του, τοποθετούνται κοντά κομμάτια σωλήνων αερίου 0 \u003d 1 ", σχηματίζοντας υποδοχές για τη στερέωση των μπουλονιών. το ακραίο, μετατοπισμένο σύμφωνα με τις συνθήκες σύνδεσης (Εικ. 212). Το ύψος των δοκών γερανού εξαρτάται από την έκταση του κτιρίου, την απόσταση των στηλών και την ικανότητα ανύψωσης των γερανών. Σύμφωνα με αυτό, σε κτίρια εξοπλισμένα με γερανούς γεφυρών, δοκοί γερανών του τμήματος Τ με μήκος 6 και ύψος 800 και 1000 mm, καθώς και ένα τμήμα I με μήκος 6 w και ύψος 600, 800 και 1000 mm και μήκος 12 w και ύψος 1200 και 1400 mm. Το πλάτος των ραφιών τέτοιων δοκών είναι 350-650 mm.

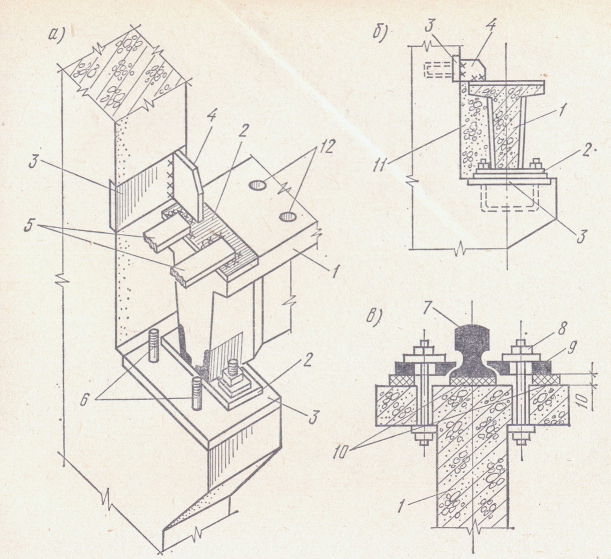

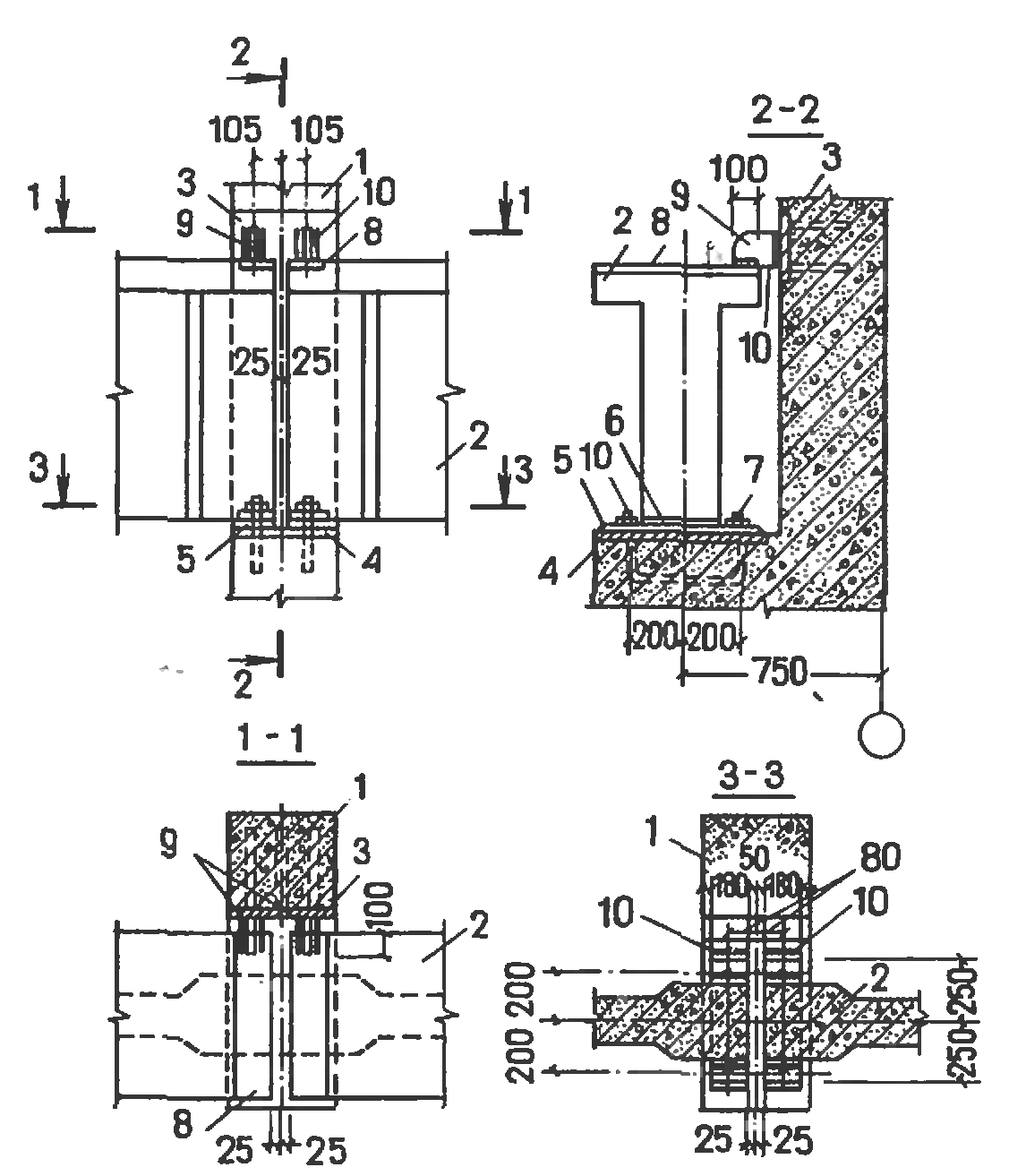

Φιγούρα: 212. Υποστήριξη και στερέωση δοκών και σιδηροτροχιών γερανού:
α και β - στήριξη δοκών γερανού από οπλισμένο σκυρόδεμα · • Στερέωση της ράγας γερανού. 1 - δοκός γερανού 2 - ενσωματωμένα μέρη της δοκού. 3 - οι ίδιες στήλες. 4 - χαλύβδινη πλάκα 5 - χαλύβδινες πλάκες για την ένωση των δοκών. 6 - μπουλόνια αγκύρωσης. 7 - ράγα 8 - μπουλόνι; 9 - πόδι; 10 - ελαστικό παρέμβυσμα. 11 - σκυρόδεμα M200 για μονολιθισμό της άρθρωσης. 12 - οπές στερέωσης της ράγας
Οι σύνθετες δοκοί γερανών συναρμολογούνται από δύο στοιχεία 6 w έκαστο, συνδέονται με συγκόλληση ενσωματωμένων χαλύβδινων πλακών. Ένα κενό 10 mm μεταξύ δύο στοιχείων του τμήματος καναλιού γεμίζεται με τσιμεντοκονία.
Οι δοκοί γερανού είναι εγκατεστημένοι στις κονσόλες στηλών, οι οποίες έχουν ενσωματωμένα φύλλα στήριξης με μπουλόνια αγκύρωσης. Η στερέωση δοκών σε στήλες πραγματοποιείται με συγκόλληση ενσωματωμένων τμημάτων σε δύο επίπεδα: στο κάτω μέρος - στο φύλλο στήριξης, στο πάνω μέρος - στο ενσωματωμένο τμήμα της στήλης στο επίπεδο της φλάντζας δοκού. Σε όλο το μήκος των δοκών συγκολλούνται με χαλύβδινες πλάκες συγκολλημένες στα ενσωματωμένα μέρη των δοκών (Εικ. 212, α). Τα κενά μεταξύ των άκρων και του επιπέδου των δοκών, καθώς και μεταξύ του επιπέδου της στήλης, είναι χυτά σε σκυρόδεμα όχι μικρότερο από M 200.
Οι ράγες των γερανών τοποθετούνται σε λάστιχα από καουτσούκ και στερεώνονται στις δοκούς.
Για να περιορίσετε τη διαδρομή των γερανών γεφυρών, οι στάσεις τοποθετούνται στις ακραίες ακτίνες γερανών, οι οποίες συνδέονται στις δοκούς με μπουλόνια (βλ. Εικ. 212).
Ιμάντες δέσμης

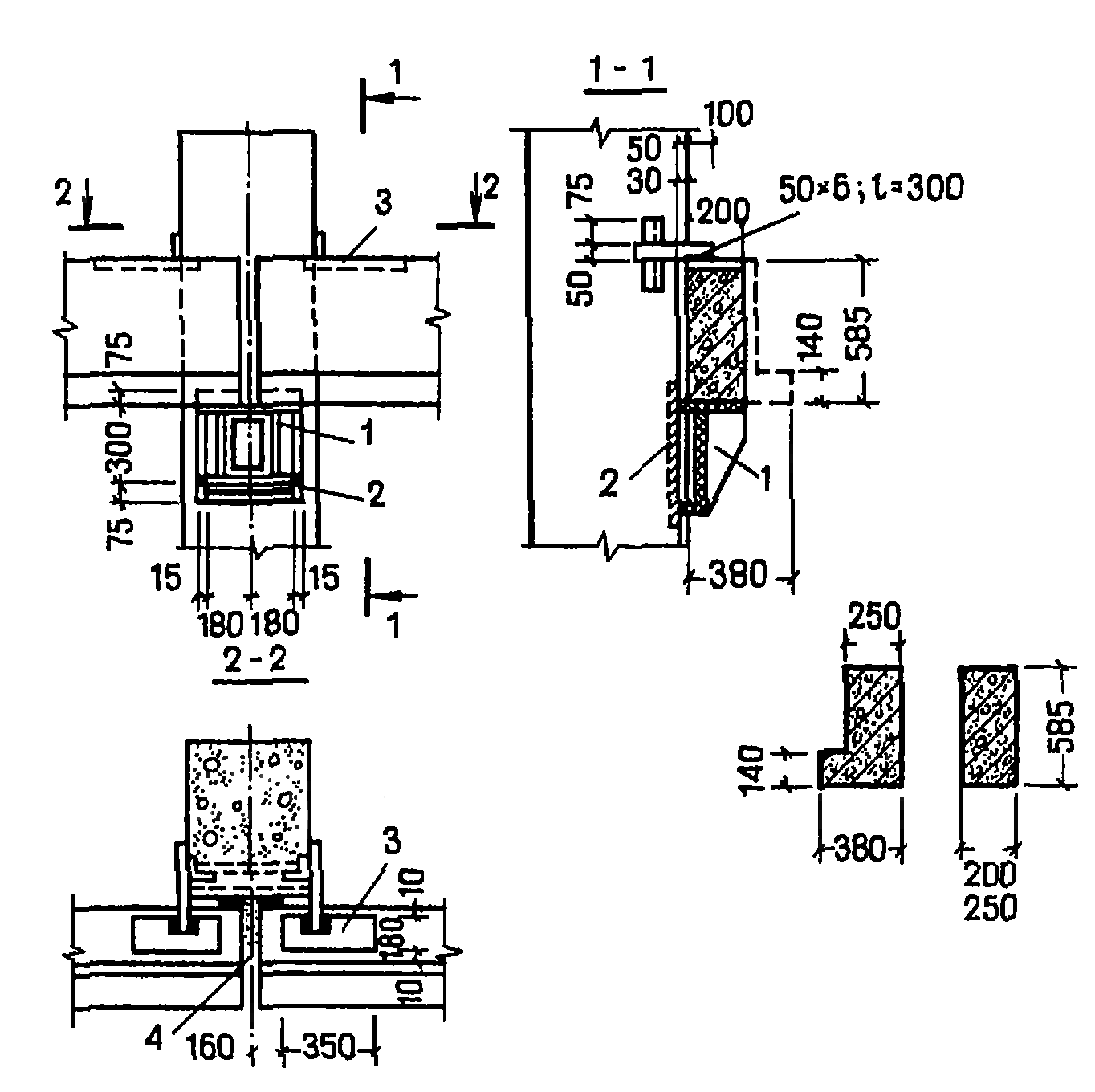

Οι δοκοί ιμάντα (Εικ. 213) χρησιμοποιούνται για τη στήριξη των εξωτερικών τοίχων τους σε μέρη όπου τα ύψη των κτιρίων διαφέρουν. Σε ορισμένες περιπτώσεις χρησιμοποιούνται ως υπέρθυροι στους εξωτερικούς τοίχους.
Οι διαστάσεις διατομής των δοκών δέσμης εξαρτώνται από το βήμα των στηλών και το πάχος των τοιχωμάτων που τοποθετούνται σε αυτές. Προκατασκευασμένα δοκάρια από οπλισμένο σκυρόδεμα για τοίχους πάχους μικρότερου των 25 cm είναι κατασκευασμένα από ορθογώνιο τμήμα (Εικ. 213, b) και περισσότερο από 25 cm - με ένα τέταρτο ("στόμιο").
Οι δοκοί στηρίζονται σε ειδικές κονσόλες στηλών και στερεώνονται στις στήλες με συγκόλληση βρόχων στήριξης στα ενσωματωμένα μέρη των στηλών χρησιμοποιώντας χαλύβδινες ταινίες.
Συνδέσεις
Οι κολώνες, στερεωμένες στα θεμέλια και οι υποστηρικτικές δομές των στεγών, που συνδέονται αξιόπιστα με τις κολώνες στους κόμβους, σχηματίζουν επίπεδα πλαίσια προς την κατεύθυνση των εγκάρσιων αξόνων του κτιρίου. Για να διασφαλιστεί η διαμήκης χωρική ακαμψία του πλαισίου, που αποτελείται από επίπεδα πλαίσια, χρησιμοποιείται ένα σύστημα δεσμών (Εικ. 214). Οι σύνδεσμοι χωρίζονται σε κάθετες και οριζόντιες.
Κάθετοι δεσμοί είναι διατεταγμένοι σε κάθε διαμήκη σειρά στηλών, στη μέση του μπλοκ θερμοκρασίας, που οριοθετείται από το άκρο του κτιρίου και τους αρμούς διαστολής ή αρμούς διαστολής (Εικ. 214, α). Ο απλούστερος τύπος σύνδεσης με απόσταση στήλης 6 ή 12 m είναι οι διασταυρούμενοι δεσμοί από έλατα χάλυβα προφίλ. Η στερέωση των δεσμών σε στήλες από οπλισμένο σκυρόδεμα (Εικ. 214, b) πραγματοποιείται με συγκόλληση των στοιχείων των δεσμών με πρόσθετα ενσωματωμένα μέρη των στηλών.

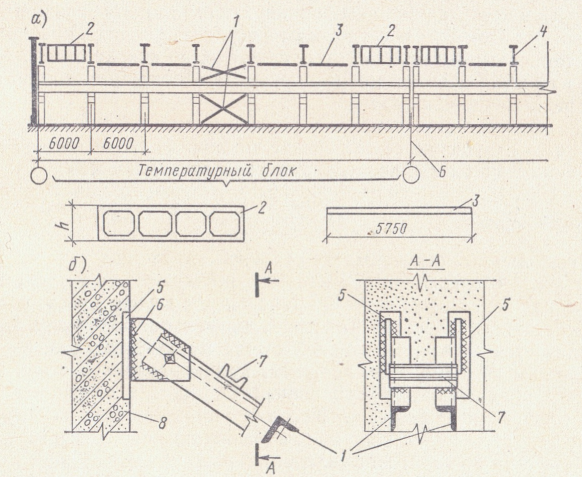

Φιγούρα: 214 Κάθετοι σύνδεσμοι:
α - διάγραμμα κατακόρυφων δεσμών κατά μήκος των στηλών του προκατασκευασμένου σκυροδέματος · β - στερεώνοντας τη διασταύρωση στις στήλες. 1 - κάθετοι δεσμοί. 2 - διάφραγμα; 3 - διαχωριστικό; 4 - φέρουσες δομές της επίστρωσης. 5 - ενσωματωμένα μέρη 6 - άξονας του αρμού διαστολής. 7 - επικαλύψεις από θραύσματα του καναλιού (γωνία). 8 - στήλη
Για την αντίληψη των φορτίων ανέμου στο άκρο του κτιρίου και των δυνάμεων πέδησης των εναέριων γερανών, εγκαθίστανται επίσης κατακόρυφοι δεσμοί μεταξύ των εδράνων των επικαλύψεων στα ακραία τοιχώματα και του αρμού διαστολής, και οι κεφαλές όλων των άλλων στηλών της διαμήκους σειράς είναι δεμένες με ενισχυμένα σκυρόδεμα στηρίγματα με διατομή 150 X150 mm. Αυτά τα κατακόρυφα στηρίγματα με τη μορφή διαφράγματος είναι δοκοί οπλισμένου σκυροδέματος με παράλληλους ιμάντες και πλέγμα ραφιών, που σχηματίζονται από στοιχεία που έχουν διατομή 150x150 mm.
Οι οριζόντιοι δεσμοί διατάσσονται στα ακραία τοιχώματα για να σχηματίσουν ένα χωρικό μπλοκ δύο υποστηρικτικών δομών της επικάλυψης. Ένα τέτοιο χωρικό μπλοκ αντιλαμβάνεται το φορτίο ανέμου που δρα στο ακραίο τοίχωμα. Οι σταυροί δεσμοί από έλατο χάλυβα βρίσκονται στο επίπεδο της κάτω (μερικές φορές άνω) χορδής. Οι δεσμοί κατά μήκος της κάτω χορδής της δοκού πλαισίου σχηματίζουν το λεγόμενο αιολικό πάρκο, των οποίων οι υποστηρικτικές πιέσεις μεταδίδονται στους ορθοστάτες των κάθετων δεσμών και στη συνέχεια σε όλες τις στήλες και τα θεμέλια του φραγμού θερμοκρασίας. Εάν οι δομές εγκλεισμού του οδοστρώματος είναι προκατασκευασμένες πλάκες οπλισμένου σκυροδέματος που συνδέονται με τις ανώτερες χορδές δοκών ή δοκών με συγκόλληση ενσωματωμένων τμημάτων, τότε αυτές οι πλάκες διασφαλίζουν τη σταθερότητα της συμπιεσμένης χορδής των υποστηρικτικών δομών της οροφής και χωρίς δεσμούς κατά μήκος της άνω χορδής. Με μικρό πλάτος του άνω συμπιεσμένου ιμάντα δοκών σε καλύμματα με φανάρια, η οριζόντια σταθερότητα του άνω ιμάντα δοκού έναντι κάμψης στο επίπεδο του εντός του πλάτους του φαναριού μπορεί να είναι ανεπαρκής. Σε αυτήν την περίπτωση, οριζόντιοι δεσμοί κατά μήκος του άνω ιμάντα είναι τοποθετημένοι εντός του φαναριού στις ακραίες εκτάσεις του μπλοκ θερμοκρασίας και συνδέονται κατά μήκος της κορυφογραμμής με χαλύβδινους ιμάντες ή στηρίγματα οπλισμένου σκυροδέματος, που λειτουργούν σε ένταση ή συμπίεση, αντίστοιχα.
Κατά τη λειτουργία, την επισκευή και την ανακατασκευή κτιρίων, πρέπει να θυμόμαστε ότι η παραβίαση των συνδέσεων μπορεί να οδηγήσει σε απώλεια χωρικής ακαμψίας δομών ή του πλαισίου στο σύνολό του.
Ατσάλινο πλαίσιο
Στη σύγχρονη κατασκευή, ένα χαλύβδινο πλαίσιο επιτρέπεται μόνο όταν τεκμηριώνονται η αναγκαιότητα και η τεχνική και οικονομική έλλειψη χρήσης ενός προκατασκευασμένου πλαισίου από οπλισμένο σκυρόδεμα σε αυτήν την περίπτωση. Το δομικό διάγραμμα του χαλύβδινου πλαισίου δεν διαφέρει από το δομικό διάγραμμα του οπλισμένου σκυροδέματος.
Οι στήλες είναι κατασκευασμένες από φύλλο, προφίλ χάλυβα (κανάλι, δέσμη I, γωνία) ή συνδυασμός και των δύο, που συνδέονται με χαλύβδινες πλάκες. Η στήλη αποτελείται από τρία δομικά μέρη: την κεφαλή, τον άξονα και τη βάση (παπούτσι), τα οποία μεταφέρουν το φορτίο από τη ράβδο στηλών στη βάση.
Σχετικά με το σχεδιασμό, οι στήλες διακρίνονται από στερεά και διαμέσου (πλέγμα). Μια συμπαγής στήλη αποτελείται από ένα ή περισσότερα κατακόρυφα στοιχεία συγκολλημένα μαζί σε όλο το ύψος της στήλης.
Μια στήλη διαμέσου αποτελείται από διάφορους ξεχωριστούς κλάδους που συνδέονται με λωρίδες (Εικ. 215).
Για να μεταφέρετε το φορτίο από τους γερανούς γεφυρών στις στήλες ενός σταθερού ύψους διατομής, τοποθετούνται κονσόλες στις οποίες στηρίζονται οι δοκοί γερανών. Με στήλες μεταβλητής διατομής, οι δοκοί γερανών στηρίζονται στις πλατφόρμες στήριξης των στηλών, ευθυγραμμίζοντας τον άξονα της δοκού γερανού με τον γεωμετρικό άξονα του κέντρου βάρους του τμήματος του κλάδου γερανού της στήλης.
Φιγούρα: 215. Ο σχεδιασμός μιας ατσάλινης στήλης: α, β - κολώνες των ακραίων και μεσαίων σειρών των γερανών. c - το σημείο σύνδεσης πλέγματος στηλών g - βάση στήλης; 1 - κλαδί ισχίου. 2 - κλάδος γερανού 3 - πλέγμα 4 - βάση (παπούτσι) 5 - δοκός γερανού χάλυβα 6 - συσκευή πέδησης. 7 - ίδρυμα 8 - στήριγμα οροφής
Σύμφωνα με τις προϋποθέσεις για την τοποθέτηση δοκών θεμελίωσης, συνιστάται να τοποθετείτε το πάνω μέρος του χαλύβδινου παπουτσιού 500-600 mm κάτω από το επίπεδο του δαπέδου και τα μέρη των στηλών και των παπουτσιών σε επαφή με το έδαφος πρέπει να είναι χρωματισμένα για την αποφυγή διάβρωσης.
Οι δοκοί γερανού από χάλυβα μπορούν να είναι συμπαγείς και δικτυωτού πλέγματος (Εικ. 216). Οι συμπαγείς δοκοί έχουν διατομή Ι και είναι κατασκευασμένες από μεγάλες κυλιόμενες δοκούς Ι ή συγκολλούνται από φύλλο χάλυβα. Οι δοκοί αυτού του τύπου έχουν σημαντικό ύψος (1 / 5-1 / 12 της έκτασής τους), και προκειμένου να αυξηθεί η ακαμψία, ο τοίχος τους ενισχύεται με ενισχυτικά. Οι δοκοί πλέγματος ονομάζονται δοκοί γερανών. Ο άνω ιμάντας είναι κατασκευασμένος από κυλιόμενες δοκούς Ι.
Σε κτίρια με μικρά ανοίγματα (6-12 m), χαλύβδινοι δοκοί, δοκοί ράβδου μπορούν να χρησιμεύσουν ως φέροντα στοιχεία της επικάλυψης (Εικ. 217, ε) και για μεγάλα ανοίγματα - χαλύβδινοι δοκοί διαφόρων γεωμετρικών σχημάτων (Εικ. 217, α) ...
Φιγούρα: 216. Δοκοί γερανού χάλυβα:
α - τμήματα δοκών · β - πίστα γερανού c, d - το ίδιο, για
γερανοί με ικανότητα ανύψωσης άνω των 50 τόνων · 1 - συγκολλημένη ραφή. 2 - σιδηροδρομική ράγα (τύπος III-A) · 3 - άγκιστρα με παξιμάδια και ροδέλες ελατηρίου. 4 - ράγα KR; 5 - σφιγκτήρας 6 - μπουλόνι; 7 - ενοικίαση 8 - κοντές γωνίες 9 - ράγα με τη μορφή χαλύβδινων ράβδων συγκολλημένων στη δοκό

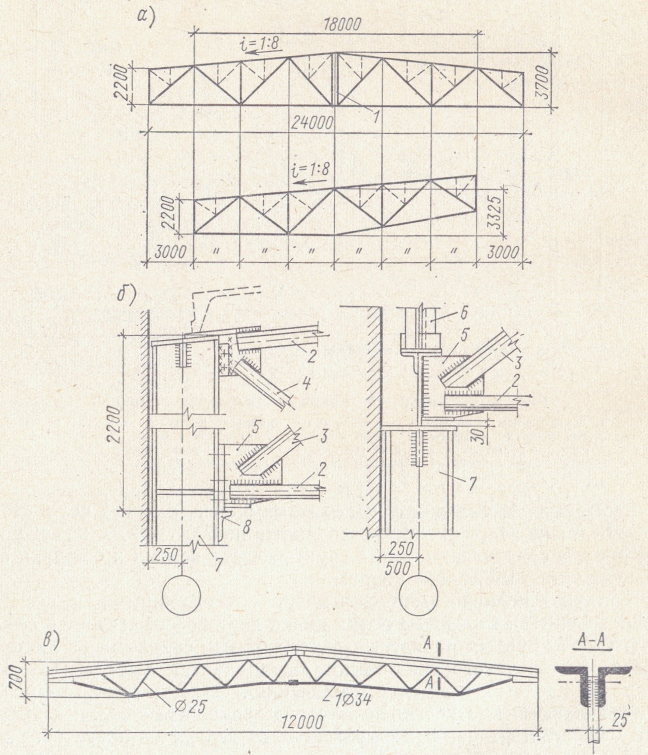

Φιγούρα: 217. Ατσάλινα δοκάρια:
α-ενοποιημένα δοκάρια οροφής δύο και μονόπλευρων · β - τρόποι στήριξης των εκμεταλλεύσεων · γ - ελαφρύ αγρόκτημα (bar) · 1 - άρθρωση συναρμολόγησης 2 - ζώνες δοκών (άνω και κάτω). 3 - στήριγμα δικτυωτού πλέγματος 4 - στήριγμα ζευκτόντων (για έκδοση ζευκτόντων) 5 - gusset; 6 - θέση στήριξης ζευκτόντων · 7 - στήλη; 8 - πίνακας υποστήριξης
Σε τυπικά κτίρια με ατσάλινο πλαίσιο, χρησιμοποιούνται ενοποιημένα ατσάλινα δοκάρια με μεγέθη πάνελ που είναι πολλαπλάσια της μονάδας ZOM.
Τα δοκάρια στερεώνονται στις στήλες πλαισίου με μπουλόνια αγκύρωσης στην πλευρική επιφάνεια των στηλών ή στην κεφαλή της στήλης. Η τοποθέτηση δοκών στην κεφαλή της στήλης σας επιτρέπει να αποκτήσετε μεγάλο ύψος δωματίου

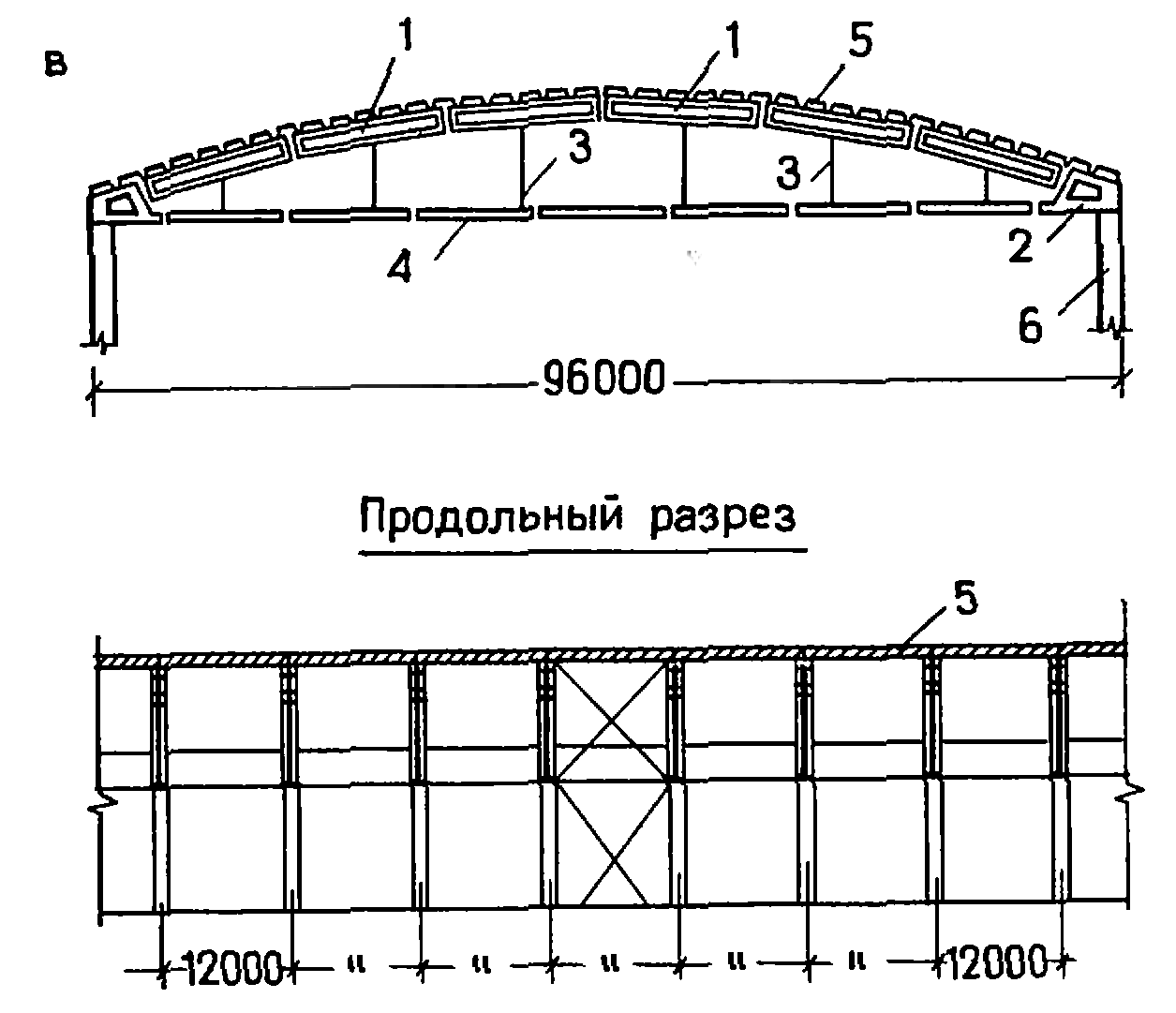

Σε κτίρια μεγάλης έκτασης (άνω των 30 μέτρων), ατσάλινες καμάρες και πλαίσια μπορούν να χρησιμεύσουν ως ατσάλινο πλαίσιο.
Η χωρική ακαμψία του πλαισίου στο σύνολό της και η σταθερότητα των φέροντων χαλύβδινων κατασκευών της επικάλυψης παρέχονται από ένα σύστημα οριζόντιων και κάθετων δεσμών.
Οι οριζόντιες συνδέσεις των δομών καλύμματος (Εικ. 218) είναι διευθετημένες στα επίπεδα των ιμάντων στηρίγματος με τη μορφή δικτυωτού πλέγματος που συνδέει τους ιμάντες γειτονικών ζευκτόντων. Οι κάθετοι δεσμοί τοποθετούνται στα επίπεδα των στηριγμάτων στήριξης ζευκτόντων και στο μέσο της έκτασης, το οποίο επιτυγχάνεται σωστή τοποθεσία αγροκτήματα σε κάθετο επίπεδο. Οι δεσμοί κατά μήκος της κάτω χορδής στα ακραία τοιχώματα σχηματίζουν στηρίγματα για τα ράφια πλαισίου τοίχου.

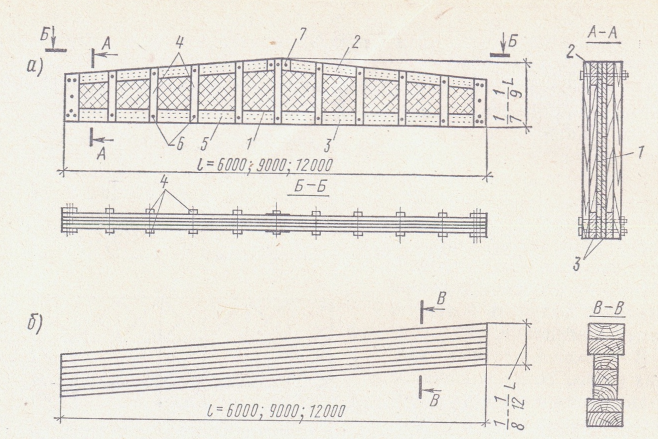

Φιγούρα: 219. Ξύλινα δοκάρια επιστρώσεις:
α - ακτίνα σανίδας με σταυρό τοίχωμα. 6 - κολλημένο τμήμα I-beam (ή ορθογώνιο). 1 - το τοίχωμα της δοκού από δύο στρώματα πλακών 19 mm. 2 - άνω ζώνη από σανίδες πάχους 40-50 mm. 3 - κάτω ζώνη (40-50 mm)4 - ενισχυτικά. 5 - νύχια 6 - μπουλόνια. 7 - μαξιλάρι
Οι δεσμοί κατά μήκος της άνω χορδής των ζευκτόντων, σε συνδυασμό με τις σχέσεις κατά μήκος της κάτω χορδής, χρησιμεύουν για να διασφαλίσουν την απαραίτητη πλευρική σταθερότητα της άνω συμπιεσμένης χορδής των ζευκτόντων. Οι δεσμοί είναι κατασκευασμένοι από κυλινδρικά χαλύβδινα προφίλ και προσαρτώνται στις υποστηρικτικές δομές της επικάλυψης.
Εκτός από τα πλαίσια που εξετάζονται, κατασκευασμένα από οπλισμένο σκυρόδεμα ή χάλυβα, στην κατασκευαστική πρακτική υπάρχουν μονοώροφα βιομηχανικά κτίρια με ξύλινο σκελετό και κτίρια στα οποία το πλαίσιο στήριξης είναι κατασκευασμένο από ανόμοια υλικά. Το πλαίσιο στήριξης μπορεί να είναι με κολόνες από οπλισμένο σκυρόδεμα και δοκούς από χάλυβα (δοκούς, δοκοί). Οι στήλες από πέτρα επικαλύπτονται σε ξύλινες δομές στήριξης (δοκούς) ή δοκάρια (Εικ. 219).
Οι στήλες από οπλισμένο σκυρόδεμα μονόροφων κτιρίων μπορούν να είναι μη προβολείς, να χρησιμοποιούνται σε κτίρια χωρίς γερανούς γεφυρών και με προβολείς για τη στήριξη δοκών γερανού. Η ονοματολογία των κατασκευών περιλαμβάνει στήλες ορθογώνιων και δύο κλάδων τμημάτων. τα πρώτα χρησιμοποιούνται σε κτίρια ύψους έως 9,6 m, το δεύτερο - σε κτίρια μεγαλύτερου ύψους (Εικ. 33, a, b). Σε σύγκριση με ορθογώνιες στήλες δύο διακλαδώσεων έχουν αυξημένη ακαμψία, αλλά είναι πιο επίπονες στην κατασκευή. Είναι επίσης δυνατό να χρησιμοποιηθούν στήλες με τμήμα Ι, η παραγωγή των οποίων, σε σύγκριση με ορθογώνιες στήλες, καταναλώνει λιγότερο σκυρόδεμα κατά 25-30%.
Οι τυποποιημένες διαστάσεις διατομής των στηλών είναι οι ακόλουθες: 400X400, 400X600, 400X800, 500x500, 500X600 και 500X800 mm (για ορθογώνιες στήλες) και 400X1000, 500X1000, 500X1300, 500x1400, 500X1550, 600X1400, 600X1900 και 600X2400 mm Οι κλάδοι των στηλών του διαμέσου τμήματος συνδέονται με οριζόντια στηρίγματα, τα οποία τοποθετούνται κάθε 1,5-3,0 m.
Σε στήλες από οπλισμένο σκυρόδεμα υπάρχουν χαλύβδινα στοιχεία για τη στερέωση δομών δοκών, πάνελ τοίχου (μόνο στις στήλες των εξωτερικών σειρών), δοκοί γερανού και κάθετα στηρίγματα (σε κολώνες). Σε μέρη όπου καθαρίζονται οι δομές δοκών και οι δοκοί γερανών, τα μπουλόνια αγκύρωσης περνούν μέσω των χαλύβδινων φύλλων (Εικ. 33, γ).
Για την κατασκευή στηλών χρησιμοποιούμενου σκυροδέματος ποιότητες 200-400 και οπλισμού με τη μορφή συγκολλημένων ή πλεκτών πλαισίων.
Το μήκος των στηλών επιλέγεται ανάλογα με το ύψος του εργαστηρίου και το βάθος της ενσωμάτωσης στο γυαλί θεμελίωσης. Το βάθος ενσωμάτωσης για ορθογώνιες στήλες σε κτίρια χωρίς γερανούς γεφυρών λαμβάνεται ως 750 mm (ο πυθμένας της στήλης είναι 0,9 m), σε κτίρια με γερανούς γεφυρών - 850 mm (το σήμα είναι 1 m), για στήλες δύο διακλαδώσεων με κορυφαίο σήμα 10,8 m - 900 mm και με κορυφαίο σήμα άνω των 10,8 m - 1200 mm (σημάδια - 1,05 και 1,35 λίτρα, αντίστοιχα).
Πουκ. 33. Τύποι στηλών από οπλισμένο σκυρόδεμα:
α - για κτίρια χωρίς γερανούς γεφυρών · β - το ίδιο. με γερανούς γεφυρών - ενσωματωμένα στοιχεία
στήλες; 1 - κεφαλή από φύλλο 8X300X400 και δύο μπουλόνια M 20X130. 2 - στάση της δοκού γερανού -
8Χ200Χ400; S - υποστήριξη της δοκού γερανού - 8X400x550 και τέσσερα μπουλόνια M 20X150; 4 - στοιχεία από
γωνίες 63X5X200 για στερέωση πάνελ τοίχου
Σε κτίρια με δομές δοκών, το μήκος των στηλών μειώνεται κατά 700 mm. Υπάρχουν οριζόντιες αυλακώσεις στο κάτω μέρος του άξονα της στήλης, οι οποίες παρέχουν καλύτερη σύνδεση των στηλών με το σκυρόδεμα του συνδέσμου, ο βαθμός του οποίου "πρέπει να είναι τουλάχιστον 200. Στην κάτω γόνατο των στηλών των δύο διακλαδώσεων, παρέχονται οπές για τη διέλευση του σκυροδέματος στο γυαλί.
Στη σύγχρονη βιομηχανική κατασκευή χρησιμοποιούνται κυρίως προκατασκευασμένα πλαίσια από οπλισμένο σκυρόδεμα, τα δομικά στοιχεία των οποίων είναι δακτυλογραφημένα.
Ιδρύματα
Τα θεμέλια είναι διατεταγμένα για ξεχωριστά στηρίγματα (στήλες κτιρίων πλαισίων, κολόνες), καθώς και για τους τοίχους υπόγειων κτιρίων. Αυτός είναι ο φθηνότερος και λιγότερο καταναγκαστικός τύπος θεμελίων - είναι 1,5-4 φορές φθηνότερος από τα θεμέλια.
Κάτω από τις στήλες ενός ιστορικού βιομηχανικών κτιρίων, χρησιμοποιούνται κυρίως μονολιθικά θεμέλια, αποτελούμενα από ένα κάλυμμα γονάτου και ένα τμήμα πλάκας ενός, δύο ή τριών σταδίων (Εικ. 9.18).
Το ύψος των θεμελίων λαμβάνεται 1,5 m και εντός 1,8-4,2 m με ένα διάστημα 0,6 m. Οι διαστάσεις των προεξοχών στο σχέδιο και στο ύψος είναι 0,3 ή 0,45 m. Όλες οι διαστάσεις στο σχέδιο είναι ενοποιημένες και πολλαπλάσια της μονάδας 0,3 μ. Οι διαστάσεις μιας συγκεκριμένης βάσης επιλέγονται ανάλογα με το φορτίο που μεταδίδεται από τη στήλη (ες), τα χαρακτηριστικά του εδάφους και τις λύσεις του τμήματος του κτιρίου κάτω από το μηδέν.
Το θεμέλιο για ζευγαρωμένες στήλες στα σημεία των αρμών διαστολής και των στηριγμάτων των διαστάσεων είναι διατεταγμένο με ένα κοινό (Εικ. 9.20), εκτός από περιπτώσεις όπου απαιτείται ιζηματική ραφή.
Η αποκοπή των θεμελίων βρίσκεται πιο συχνά κάτω από στήλες από οπλισμένο σκυρόδεμα στο μείον 0,50, και κάτω από χαλύβδινες κολώνες - στο μείον 0,300 και κάτω.
Για να εγκαταστήσετε στήλες από οπλισμένο σκυρόδεμα στο σώμα της στήλης θεμελίωσης, παρέχεται μια εσοχή - ένα γυαλί. Το διάκενο μεταξύ των άκρων της στήλης και του τοιχώματος του γυαλιού λαμβάνεται στην κορυφή των 75 mm και στο κάτω μέρος - 50 mm (Σχήμα 9,18 d). Με χαλύβδινες κολόνες, τα μπουλόνια αγκύρωσης τοποθετούνται στην υπο-στήλη για να στερεώσουν τις στήλες στη βάση.
Φιγούρα: 9.18. Μονολιθικά κιονοστοιχικά θεμέλια για προκατασκευασμένες στήλες από οπλισμένο σκυρόδεμα βιομηχανικών κτιρίων: α - μονής βαθμίδας. β - δύο στάδια. - τρία στάδια? g - στήλη; d - κάτοψη
Προκατασκευασμένη στήλη θεμέλια, ανάλογα με το μέγεθος, μπορεί να είναι συμπαγής από ένα μπλοκ, από μπλοκ και πλάκα, ή από πολλά διαφορετικά μπλοκ και πλάκες (Εικ. 9.26). Τα στερεά θεμέλια είναι σχετικά μικρά σε μέγεθος και βάρος. Η χρήση ραβδώσεων και κοίλων στοιχείων καθιστά δυνατή τη μείωση της κατανάλωσης υλικού προκατασκευασμένων κιονοστοιχιών.
Οι πλάκες (μπλοκ) τοποθετούνται κατά την προετοιμασία πάχους περίπου 100 mm - θρυμματισμένη πέτρα ή αμμώδης με ξηρά εδάφη και σκυρόδεμα - με υγρά εδάφη. Τα στοιχεία τοποθετούνται το ένα πάνω στο άλλο σε ένα διάλυμα και συνδέονται με συγκόλληση ενσωματωμένων εξαρτημάτων, εξόδων, αγκυρίων κ.λπ.
Φιγούρα: 9.26. Προκατασκευασμένες στήλες στήλες για στήλες: a-c - μονό μπλοκ υπο-στήλες; g - μια κολόνα στο πιάτο. d - τρεις πλάκες. ε - κολόνες δύο σειρών σε πλάκες. g - μια κολόνα σε διάτρητες πλάκες σε δύο σειρές. h - περίβλημα σε δύο ραβδώσεις και - ραβδωτό περίβλημα σε τρεις πλάκες. k - υψηλή (τύπος κάνναβης) υπο-στήλη σε ένα μπλοκ και τρεις πλάκες. l - υπο-στήλη με βάθος δύο πλακών. m - με ραβδώσεις; n - κοίλο περίβλημα στην πλάκα. o - από τρία κοίλα στοιχεία με υψηλή στήλη
Για τη στήριξη των εξωτερικών και εσωτερικών αυτοκινούμενων τοιχωμάτων, χρησιμοποιούνται δοκοί βάσης (Εικ. 9.19), τα οποία μεταφέρουν το φορτίο από το βάρος των τοιχωμάτων στα θεμέλια. Κατά τη στήριξη των δοκών θεμελίωσης στις προεξοχές των θεμελίων, συνιστάται η τοποθέτηση παλίρροιας (στύλοι από σκυρόδεμα), το πλάτος του οποίου δεν είναι μικρότερο από το μέγιστο πλάτος δέσμης, και το πάνω μέρος μείον 0,360 ή 0,660, αντίστοιχα, με ύψος δοκού 300 και 600 mm.
Όταν παγώνουν τα εδάφη, ενδέχεται να εμφανιστούν παραμορφώσεις στις δοκούς θεμελίωσης. Για να αποφευχθεί αυτό και για να προστατευθεί το πάτωμα από το πάγωμα, χύνεται σκωρία κατά μήκος των τοιχωμάτων από τις πλευρές και το κάτω μέρος των δοκών (Εικόνα 9.20 c).

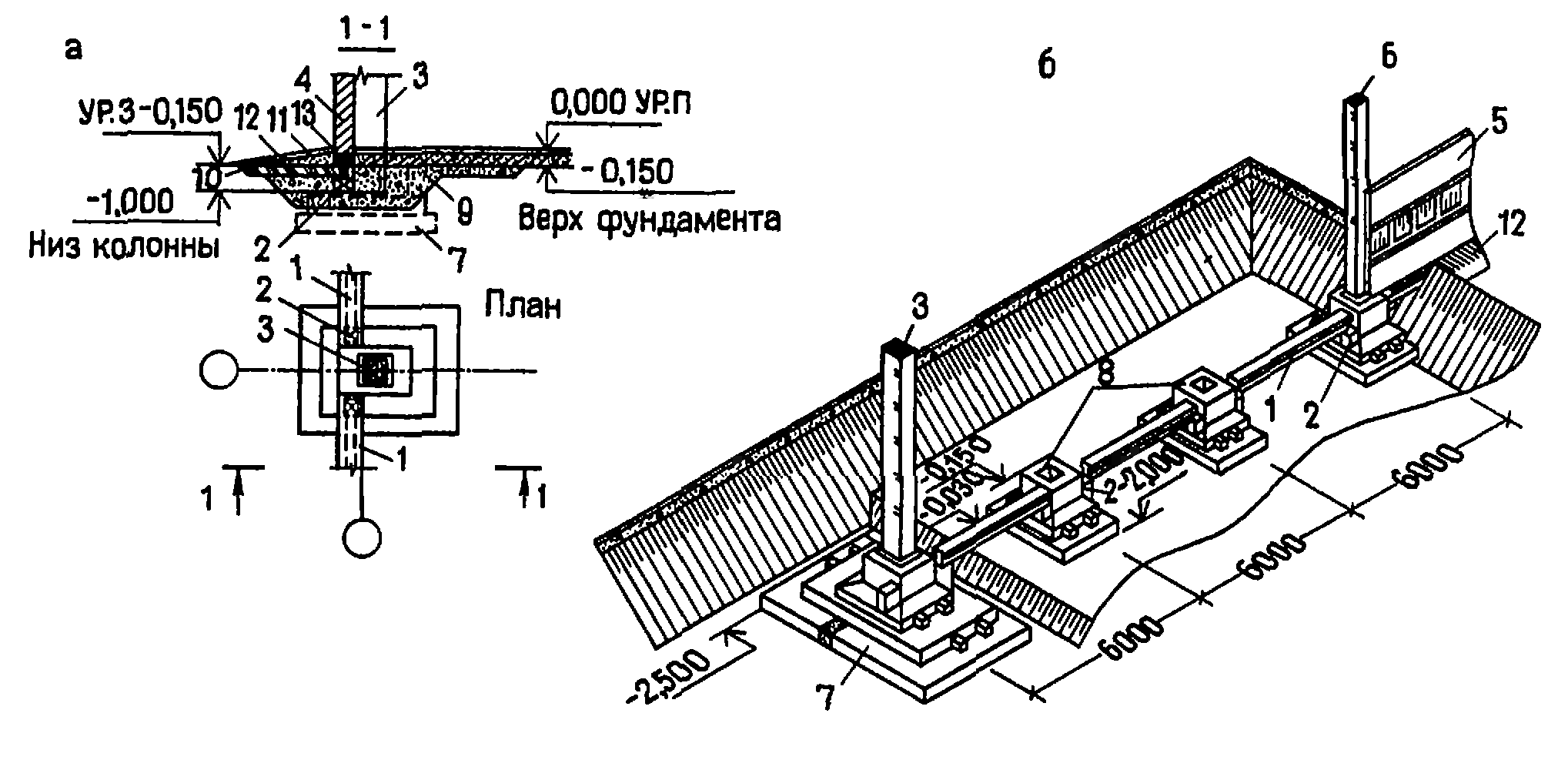

Φιγούρα: 9.20. Η θέση των δοκών θεμελίωσης:
α - πλάγια όψη. β - σχέδιο; γ - ενότητα; 1 - ακτίνα θεμελίωσης. 2 - παλίρροια ή σκυρόδεμα 3 - συνηθισμένη στήλη. 4 - στήλη στην άρθρωση διαστολής. 5 - στήλη του παρακείμενου εύρους. 6 - τοίχος 7 - πλήρωση με σκωρία · 8 - τυφλή περιοχή
Φιγούρα: 9.19. Δοκοί βάσης: α - τμήματα δοκών για κτίρια με ύψος στήλης 6 μ. β - το ίδιο, 12 μ. γ - στήριξη δοκών στο θεμέλιο
Στήλες πλαισίου... Ο σχεδιασμός των προκατασκευασμένων στηλών από οπλισμένο σκυρόδεμα εξαρτάται από τη λύση χωροταξικού σχεδιασμού ενός βιομηχανικού κτηρίου και την παρουσία σε αυτό ενός ή άλλου τύπου εξοπλισμού χειρισμού συγκεκριμένης φέρουσας ικανότητας. Από αυτήν την άποψη, οι προκατασκευασμένες στήλες από οπλισμένο σκυρόδεμα χωρίζονται σε δύο ομάδες. Οι στήλες που ανήκουν στην πρώτη ομάδα προορίζονται για κτίρια χωρίς εναέριους γερανούς, σε εργαστήρια χωρίς κόβους και σε εργαστήρια εξοπλισμένα με εξοπλισμό ανύψωσης και μεταφοράς. Οι στήλες που ανήκουν στη δεύτερη ομάδα χρησιμοποιούνται σε εργαστήρια εξοπλισμένα με εναέριους γερανούς.
Κατά σχεδιασμό, οι στήλες χωρίζονται για μονόκλαδο και διπλό κλάδο, ανά τοποθεσία στο κτίριο - στο ακραίο, μεσαίο και τοποθετημένο στους τελικούς τοίχους.
Οι τυπικές κολόνες έχουν σχεδιαστεί για φορτία: από εξοπλισμό οροφής και ανύψωσης και μεταφοράς με τη μορφή μονοτροφώνων ή γερανογέφυρες με ικανότητα ανύψωσης έως 5 τόνους και από γερανούς οροφής και γέφυρας με ικανότητα ανύψωσης έως 50 τόνους. 20 και 125/20 t για διαστήματα 24, 30 και 36 m με απόσταση στήλης 6 και 12 m. Η διαβάθμιση ύψους στήλης έχει ρυθμιστεί πολλαπλάσια στο μέτρο των 600 mm.
Για κτίρια χωρίς γερανούς γεφυρών, με ύψος από το δάπεδο έως το κάτω μέρος των δομών στήριξης της επικάλυψης έως 9,6 m, χρησιμοποιούνται στήλες με διατομή 400x400, 500x500 και 600x500 mm (Σχήμα 24.1, α). Οι μεσαίες στήλες με τμήμα 400x400 mm στη θέση στήριξης των υποστηρικτικών κατασκευών έχουν καλύμματα στην πλευρά των δύο πλευρικών άκρων της κονσόλας. Η επιλογή του τμήματος της στήλης εξαρτάται από το μέγεθος της έκτασης και τον αριθμό τους, το μέγεθος της απόστασης της στήλης, την παρουσία δομών δοκών, την εναέρια μεταφορά και τη δομική λύση της επικάλυψης.
Φιγούρα: 24.1. Προκατασκευασμένες στήλες από οπλισμένο σκυρόδεμα: α - μονό πόδι για κτίρια χωρίς κόκκους β - μονό πόδι για κτίρια γερανών · γ - δύο κλάδο για κτίρια γερανών · δ - θέση των ενσωματωμένων χαλύβδινων τμημάτων στη στήλη: 1 - χαλύβδινο φύλλο με αγκύρια για στερέωση προκατασκευασμένων δοκών από σκυρόδεμα ή δοκών · 2 - το ίδιο για τη στερέωση των γερανών. 3 - χαλύβδινο φύλλο για την τοποθέτηση δοκών γερανού στις κολόνες στην κορυφή, 4 - ενσωματωμένα μέρη για στερέωση κάθετων δεσμών. 5 - ενσωματωμένο μέρος για τη στερέωση των πάνελ τοίχου. 6 - τρύπα για σφεντόνα. 7 - πίνακας υποστήριξης
Σε περιπτώσεις όπου ένα κτίριο χωρίς κραγιόν πρέπει να έχει ύψος μεγαλύτερο από 9,6 m, μπορούν να χρησιμοποιηθούν κίονες για κτίρια με γερανογέφυρες. Αυτή η λύση σάς επιτρέπει να επεκτείνετε το πεδίο των τυπικών στηλών χωρίς να αυξάνετε τον αριθμό των τυπικών μεγεθών τους. Για κτίρια εξοπλισμένα με εναέριους γερανούς με ικανότητα ανύψωσης έως 20 τόνους, χρησιμοποιούνται ορθογώνιες στήλες μονής διακλαδώσεως (Σχήμα 24.1, β).
Μια στήλη για ένα κτίριο εξοπλισμένο με εναέριους γερανούς αποτελείται από γερανό και τμήμα γερανού. Το τμήμα υπερκάλυψης χρησιμεύει για την υποστήριξη της δομής στήριξης του καλύμματος και ονομάζεται στήλη εναέριας. Το τμήμα του υποστρώματος απορροφά φορτία από την εναέρια στήλη, καθώς και από τις δοκούς γερανού, που στηρίζονται στις κονσόλες στηλών, και τα μεταφέρει στο θεμέλιο. Οι εξωτερικές στήλες έχουν κονσόλα μονής όψης, οι μεσαίες στήλες έχουν κονσόλες δύο όψεων.
Οι διατομές των ακραίων και μεσαίων στηλών με βήμα 6 m είναι 400x600 και 400x800 mm, και με βήμα 12 m - 500x800 mm. Με γερανούς με ικανότητα ανύψωσης έως 30 τόνους και ύψος κτιρίου άνω των 10,8 m, χρησιμοποιούνται στήλες δύο διακλαδώσεων, οι οποίες είναι πιο οικονομικές στην κατανάλωση υλικού από τις στήλες ενός κλάδου. Αυτοί είναι μπήκα και σκαλοπάτι (Εικ. 24.1, γ): η πρώτη προορίζεται για τις ακραίες σειρές, η δεύτερη για τις μεσαίες.
Το ύψος των τυπικών στηλών δύο κλαδιών είναι 10,8-18 μ. Οι στήλες με ύψος 16,2 και 18 μ. Χρησιμοποιούνται σε περιπτώσεις όπου είναι σκόπιμο για συνθήκες λειτουργίας και δικαιολογείται από οικονομικούς λόγους. Τα κενά μεταξύ των υποκαταστημάτων χρησιμοποιούνται για τη μετάδοση υγειονομικών και τεχνολογικών επικοινωνιών. Σε ορισμένες περιπτώσεις, στήλες από οπλισμένο σκυρόδεμα μπορούν να χρησιμοποιηθούν με γερανούς με ανυψωτική ικανότητα άνω των 50 τόνων. Σε τέτοιες στήλες δύο διακλαδώσεων, διατάσσονται διόδους για τους εργαζόμενους, οι οποίες βρίσκονται στο επίπεδο των γραμμών γερανών.
Το βάθος του βάθους των στηλών κάτω από το μηδέν σημάδι εξαρτάται από τον τύπο και το ύψος των στηλών, την ικανότητα ανύψωσης του εξοπλισμού γερανού και την παρουσία δωματίων ή κοιλωμάτων που βρίσκονται κάτω από το επίπεδο του δαπέδου. Βάθος στήλης σε κτίρια με και χωρίς εναέρια μεταφορά - 0,9 m; στήλες ορθογώνιας διατομής που χρησιμοποιούνται σε κτίρια με γερανούς γεφυρών - 1 μ. στήλες δύο διακλαδώσεων ύψους 10,8 m - 1,05 m και ύψους 12,6-18 m - 1,35 m στήλες δύο διακλαδώσεων με γερανούς με ικανότητα ανύψωσης άνω των 50 t - 1,6 m, και παρουσία τεχνικών υποπεδίων, καναλιών ή υπογείων - 3,6-5,6 m. Τέτοιες διαστάσεις οφείλονται στην ενοποίηση των διαστάσεων προκατασκευασμένων κατασκευών από οπλισμένο σκυρόδεμα. Οι στήλες συνδέονται με τα στοιχεία πλαισίου με μπουλόνια και συγκόλληση των ενσωματωμένων απορριμμάτων (Σχήμα 24.1, δ).
Στις πλαϊνές επιφάνειες των μονόκλωνων και διπλών διακλαδώσεων στηλών στα σημεία της ενσωμάτωσής τους στο θεμέλιο για την αντίληψη των διατμητικών δυνάμεων, παρέχεται για τη συσκευή των πείρων με τη μορφή τριγωνικών αυλακώσεων βάθους 25 mm με βήμα 200 mm.
Οι επωνυμίες στήλης για έναν συγκεκριμένο τύπο κτιρίου επιλέγονται από τον κατάλογο προϊόντων προκατασκευασμένου σκυροδέματος, ανάλογα με την ικανότητα ανύψωσης των γερανών, τον τρόπο λειτουργίας τους, το βήμα στήλης, το εύρος και το ύψος του κτιρίου, το φορτίο επικάλυψης και την πίεση του ανέμου.
Οι κυλινδρικές στήλες από φυγοκεντρικό οπλισμένο σκυρόδεμα μπορούν να αποδοθούν σε σύγχρονες προοδευτικές σχεδιαστικές λύσεις στηλών, οι οποίες χρησιμοποιούνται επί του παρόντος σε πειραματική βάση τόσο για κτίρια χωρίς γερανούς στήριξης, όσο και με γερανούς στήριξης με ικανότητα ανύψωσης έως 30 τόνους και σε βιομηχανικές κατασκευές για διάφορους σκοπούς. Αυτή η λύση μειώνει την κατανάλωση σκυροδέματος κατά 30-50% και χάλυβα κατά 20-30% (Εικ. 24.2).
Φιγούρα: 24.2. Τύποι κυλινδρικών στηλών
Θεμέλια στηλών.Ο όγκος του σκυροδέματος που μπαίνει στα θεμέλια για τις στήλες σε ένα βιομηχανικό κτίριο είναι 20-35% του συνολικού όγκου του αναλωμένου σκυροδέματος και το κόστος κατασκευής τους είναι 5-20% του συνολικού κόστους του κτιρίου. Αυτό υποδηλώνει ότι η σωστή επιλογή του σχεδιασμού θεμελίων είναι απαραίτητη και επηρεάζει σημαντικά το κόστος ολόκληρου του κτιρίου.
Τα θεμέλια είναι μονολιθικά και προκατασκευασμένα. Τα προκατασκευασμένα θεμέλια από σκυρόδεμα μπορεί να είναι ένα μπλοκ, μπλοκ και πλάκα ή πολλαπλά μπλοκ και πλάκες. Τα μπλοκ και οι πλάκες τοποθετούνται σε ένα παρασκεύασμα πάχους 100 mm - θρυμματισμένη πέτρα για ξηρά εδάφη και σκυρόδεμα (βαθμού 50) για υγρά εδάφη.
Ένα μπλοκ θεμελίωσης μπορεί να υποστηριχθεί από μία έως τέσσερις στήλες (σε μέρη όπου είναι εγκατεστημένοι οι αρμοί διαστολής). Το εμβαδόν του ποδιού και άλλες διαστάσεις της βάσης καθορίζονται με υπολογισμό, ανάλογα με το φορτίο που μεταδίδεται σε αυτό και τη φέρουσα ικανότητα της βάσης.
Τα θεμέλια με τη μορφή χωριστών τεμαχίων (Εικ. 24.3) έχουν ένα τετράγωνο ή ορθογώνιο περίγραμμα σε κάτοψη. Χρησιμοποιούνται για προκατασκευασμένες στήλες από οπλισμένο σκυρόδεμα με διατομή 400x400 και 500x500 mm. Τα θεμέλια ενός τεμαχίου που ζυγίζουν έως και 12 τόνους κατασκευάζονται σε εργοστάσια προκατασκευασμένου σκυροδέματος και ζυγίζουν έως και 22 τόνους - σε χώρους υγειονομικής ταφής ή κατασκευάζονται μονολιθικά απευθείας στο εργοτάξιο. Μονά τεμάχια - τα παπούτσια είναι διατεταγμένα κλιμακωτά με τις διαστάσεις των γυαλιών σύμφωνα με τις διαστάσεις των διατομών των στηλών.
Φιγούρα: 24.3. Προκατασκευασμένα θεμέλια για στήλες: α - από ένα μπλοκ; b - από ένα μπλοκ και μια πλάκα: 1 - πλάκα θεμελίωσης. 2 - γυαλί, 3 - βρόχοι ανύψωσης. 4 - κίνδυνοι 5 - συγκολλημένες ραφές. 6 - επίπεδο ισοπέδωσης του διαλύματος. 7 - ενσωματωμένα μέρη και αγκύρια. 8 - σωλήνες αερίου
Όταν μεταφέρονται μεγάλα φορτία στα θεμέλια, γεγονός που προκαλεί το σημαντικό τους μέγεθος και η μάζα του μπλοκ υπερβαίνει την ικανότητα ανύψωσης των γερανών και η χρήση μιας μονολιθικής δομής δεν είναι οικονομικά εφικτή, καθίσταται απαραίτητη η χρήση προκατασκευασμένων θεμελίων. Τα προκατασκευασμένα θεμέλια μπορεί να αποτελούνται από δύο στοιχεία - ένα μπλοκ και μια πλάκα (Σχήμα 24.3, β) ή πολλά μπλοκ και πλάκες (Σχήμα 24.4, α). Τα τελευταία χρησιμοποιούνται εάν η μάζα των μπλοκ στο θεμέλιο των δύο μπλοκ αποδειχθεί μεγαλύτερη από τη φέρουσα ικανότητα των διαθέσιμων μέσων μεταφοράς και συναρμολόγησης. Τα προκατασκευασμένα στοιχεία των θεμελίων τοποθετούνται σε ένα διάλυμα και στερεώνονται μαζί με συγκόλληση ενσωματωμένων χαλύβδινων τμημάτων.
Φιγούρα: 24.4. Προκατασκευασμένα θεμέλια από οπλισμένο σκυρόδεμα και στήριξη των στηλών πλαισίου πάνω τους: α - από διάφορα μπλοκ και πλάκες. β - το ίδιο, από μπλοκ με κενά. γ - άκαμπτη ενσωμάτωση της στήλης στο γυαλί: 1 - στήλη. 2 - παπούτσι με γυαλί (κολόνας) 3 - ενδιάμεσο μπλοκ. 4 - πλάκες 5 - υπόγειο πάνελ. 6 - στήλη; 7 - ακτίνα θεμελίωσης. 8 - σκυρόδεμα συναρμολόγησης: 9 - τσιμεντοκονία 10 - ένωση ενσωματωμένων χαλύβδινων εξαρτημάτων με συγκόλληση
Τα προκατασκευασμένα θεμέλια απαιτούν πολύ σκυρόδεμα και χάλυβα. Για να εξαλειφθεί αυτό το μειονέκτημα, τα στοιχεία μιας βάσης πολλαπλών μπλοκ μπορούν να κατασκευαστούν με κατακόρυφα κενά, λαμβάνοντας το θεμέλιο σαν να έχει τη μορφή κλωβού δοκού (Εικ. 24.4 b). Τα μπλοκ και οι πλάκες που αποτελούν το θεμέλιο είναι πακέτα από στοιχεία οπλισμένου σκυροδέματος, που συνδέονται με δομικά διαφράγματα.
Ο αριθμός, το μέγεθος και η θέση των κενών στο σχέδιο επιλέγονται έτσι ώστε όταν τα στοιχεία θεμελίωσης τοποθετούνται το ένα πάνω στο άλλο, σχηματίζονται πηγάδια που διέρχονται από ολόκληρο το θεμέλιο. Τα κάθετα κενά μπορούν να έχουν διάφορα σχήματα: στρογγυλά, τετράγωνα, ορθογώνια, οβάλ. Σε περίπτωση μεταφοράς εκκεντρικού φορτίου στο θεμέλιο, μέρος των κατακόρυφων φρεατίων μέσα στο περίγραμμα της υπο-στήλης μπορεί να ενισχυθεί και να είναι μονολιθικό.
Το σημάδι του άνω άκρου του θεμελίου, ανεξάρτητα από τις συνθήκες του εδάφους, πρέπει να είναι 150 mm κάτω από το σημάδι του τελικού δαπέδου (Εικ. 24.4, α). Αυτή η λύση καθιστά δυνατή την πραγματοποίηση εγκαταστάσεων στο έδαφος του κτιρίου μετά την ολοκλήρωση της πλήρωσης των κοιλωμάτων, την προετοιμασία των δαπέδων και την τοποθέτηση όλων των επικοινωνιών, η οποία είναι ιδιαίτερα σημαντική σε συνθήκες υποχώρησης μακροπορώδους εδάφους, όταν η είσοδος νερού στους λάκκους πρέπει να αποκλειστεί εντελώς.
Για να τεθούν τα θεμέλια στις απαιτούμενες γεωλογικές συνθήκες, χρησιμοποιείται μία από τις ακόλουθες μεθόδους, ανάλογα με την οικονομική σκοπιμότητα: τακτοποιήστε ένα επιπλέον μαξιλάρι κάτω από τη βάση του ιδρύματος, αυξήστε το ανώτερο βήμα του θεμελίου, οι στήλες εγκαθίστανται στο ίδιο ύψος (στο χαμηλότερο ύψος των θεμελίων) και σε μέρη όπου αλλάζει το υψόμετρο του θεμελίου τα ιδρύματα χρησιμοποιούν ένθετα - υπο-στήλες.
Η σύνδεση των στηλών του πλαισίου με τα θεμέλια, κατά κανόνα, πραγματοποιείται με τη μορφή μιας άκαμπτης διεπαφής. Με αυτήν τη σύνδεση, οι στήλες εγκαθίστανται σε γυαλιά ειδικά τοποθετημένα στα θεμέλια (Εικ. 24.4, γ). Σε αυτήν την περίπτωση, τα κενά στα γυαλιά μεταξύ των στηλών και των παπουτσιών γεμίζουν με σκυρόδεμα.
Δοκοί βάσης... Οι εξωτερικοί και εσωτερικοί αυτοφερόμενοι τοίχοι του κτιρίου είναι εγκατεστημένοι σε δοκούς θεμελίωσης, μέσω των οποίων μεταφέρεται το φορτίο στα θεμέλια των στηλών πλαισίου. Οι δοκοί βάσης τοποθετούνται σε ειδικά προετοιμασμένες κολώνες από σκυρόδεμα που είναι εγκατεστημένες στις άκρες των θεμελίων (Εικ. 24.5, α)
Φιγούρα: 24.5. Κλίση των δοκών θεμελίωσης στα θεμέλια: α - κάτω από το διαμήκη τοίχο. b - κάτω από το ακραίο τοίχωμα: 1 - δέσμη θεμελίωσης. 2 - στήλη από σκυρόδεμα. 3 - στήλη; 4 - αυτοκόλλητο διαμήκες τοίχωμα. 5 - ακραίο τοίχωμα. 6 - στήλη από ξύλο · 7 - θεμέλιο για την κύρια στήλη. 8 - θεμέλιο για μια στήλη με ξύλο · 9 - πλήρωση σκωρίας 10 - λιπαρός πηλός 11 - άμμο κρεβάτι 12 - τυφλή περιοχή 13 - στεγανοποίηση
Οι κύριες δοκοί βάσης κατασκευάζονται με ύψος 450 mm (για βήμα στήλης 6 m) και 600 mm (για βήμα στήλης 12 m) και πλάτος 260, 300, 400 και 520 mm. Αυτές οι διαστάσεις αντιστοιχούν στα πιο κοινά πάχη εξωτερικού τοιχώματος σε βιομηχανικά κτίρια. Στο σχ. 24.5, b δείχνει τη θέση των δοκών θεμελίωσης κάτω από το ακραίο τοίχωμα. Η διατομή των δοκών θεμελίωσης μπορεί να έχει σχήμα Τ, τραπεζοειδές και ορθογώνιο. Οι δοκοί τμημάτων χρησιμοποιούνται ευρύτερα ως πιο οικονομικοί όσον αφορά την κατανάλωση χάλυβα και σκυροδέματος.
Κατά την κατάψυξη υπό την επίδραση ανυψωτικών εδαφών που αυξάνονται σε όγκο, ενδέχεται να εμφανιστούν παραμορφώσεις στις δοκούς θεμελίωσης. Για να αποφευχθεί αυτό και για να προστατευτεί το πάτωμα από το πάγωμα κατά μήκος των τοίχων, η δοκός από τις πλευρές και τον πυθμένα καλύπτεται με σκωρία. Το άνω άκρο της δοκού θεμελίωσης τοποθετείται 30-50 mm κάτω από το επίπεδο δαπέδου του δωματίου, το οποίο, με τη σειρά του, τοποθετείται περίπου 150 mm πάνω από το σημάδι της επιφάνειας του εδάφους που σχεδιάζεται γύρω από το κτίριο.
Πάνω από τις δοκούς θεμελίωσης, στεγανοποιείται από τσιμεντοκονίαμα ή από δύο στρώματα κυλίνδρου υλικού σε μαστίχα. Στην επιφάνεια της γης κατά μήκος των δοκών θεμελίωσης, είναι τοποθετημένη μια τυφλή περιοχή ή πεζοδρόμιο. Μετά την εγκατάσταση των προκατασκευασμένων δοκών βάσης στη θέση τους, τα κενά μεταξύ τους και των στηλών γεμίζουν με σκυρόδεμα.
Ιμάντες δέσμης χρησιμεύουν για τη στήριξη των εξωτερικών τοίχων σε μέρη όπου τα ύψη των κτιρίων διαφέρουν και όταν αυτά τα δοκάρια βρίσκονται πάνω από τα ανοίγματα των παραθύρων, λειτουργούν ως υπέρθυρα. Οι δοκοί αποκοπής είναι κατασκευασμένοι. Οι διαστάσεις και το σχήμα διατομής τους λαμβάνονται ανάλογα με το πάχος των τοιχωμάτων που είναι τοποθετημένα σε αυτά και το μέγεθος του μεταδιδόμενου φορτίου.
Οι δοκοί δέσμης χρησιμοποιούνται όταν οι τοίχοι ενός κτηρίου είναι κατασκευασμένοι από τούβλα ή μικρά μπλοκ. Οι διαστάσεις των δοκών δέσμευσης ενοποιούνται. κάτω από τοιχώματα από τούβλα με πλάτος 250 και 380 mm με "στόμιο", κάτω από τοιχώματα από μικρά μπλοκ πάχους 190 mm, λαμβάνονται δεσμίδες με πλάτος 200 mm. Οι δοκοί ταινίας κατασκευάζονται με ύψος 600 mm και μήκος 6 m (Εικ. 24.6) και προσαρτώνται στις στήλες πλαισίου χρησιμοποιώντας εξαρτήματα στερέωσης συγκολλημένα στα ενσωματωμένα μέρη στις δοκούς και τις στήλες. Σε τυπικές στήλες από οπλισμένο σκυρόδεμα, για τους σκοπούς αυτούς, χρησιμοποιούνται ενσωματωμένα μέρη, τα οποία παρέχονται για τη στερέωση των πάνελ τοίχου.
Φιγούρα: 24.6. Στερεώνοντας τα δοκάρια στη στήλη από οπλισμένο σκυρόδεμα: 1 - κονσόλα στήριξης από χάλυβα. 2 - ενσωματωμένα μέρη στη στήλη. 3 - ενσωματωμένο τμήμα στη δέσμη 4 - σκυρόδεμα σε λεπτό χαλίκι
Δοκοί γερανού από οπλισμένο σκυρόδεμα χρησιμεύουν ως στηρίγματα για σιδηροτροχιές στις οποίες κινούνται γερανοί γεφυρών. Επιπλέον, παρέχουν διαμήκη ακαμψία στο πλαίσιο του κτιρίου.
Οι δοκοί γερανού από οπλισμένο σκυρόδεμα είναι περιορισμένης χρήσης και μπορούν να διαχωριστούν και να συνεχιστούν. Το πρώτο, σε σύγκριση με το δεύτερο, έχει γίνει πιο διαδεδομένο, καθώς είναι πιο εύκολο στην εγκατάσταση. Κατά την κατασκευή συνεχών δοκών, η κατανάλωση οπλισμού είναι μικρότερη, αλλά η σκληρότητα της κατασκευής τους είναι υψηλότερη.
Ανάλογα με τη θέση των δοκών κατά μήκος της γραμμής γερανού, διακρίνονται οι μεσαίες και ακραίες δοκοί, οι οποίοι βρίσκονται στους εγκάρσιους αρμούς διαστολής και στα άκρα των κτιρίων. Οι τελευταίες έχουν τις ίδιες διαστάσεις με τις μέσες, ωστόσο, τα ενσωματωμένα μέρη τους, που προορίζονται για στερέωση στις κολόνες, βρίσκονται σε απόσταση 500 mm από το άκρο των δοκών.
Οι δοκοί γερανού από οπλισμένο σκυρόδεμα μπορούν να είναι Τ-τραπεζοειδείς ή διατομές Ι (Εικ. 24.7), χρησιμοποιούνται για γερανούς ελαφρού και μεσαίου τύπου με βήμα στήλης 6 και 12 m και ικανότητα ανύψωσης γερανών γεφυρών έως 30 τόνους.
Φιγούρα: 24.7. Δοκοί γερανού από οπλισμένο σκυρόδεμα: α - Δ-δοκοί για γερανούς με ικανότητα ανύψωσης 10-30 τόνων με βήμα στήλης 6 m. b - I-δοκάρια, γερανοί με ικανότητα ανύψωσης 10-30 τόνων με βήμα στήλης 12 m. 1 - οπές στερέωσης καλωδίων τρόλεϊ, 2 - οπές στερέωσης γερανού
Μετά την εγκατάσταση και την ευθυγράμμιση των δοκών γερανού, στερεώνονται (Εικ. 24.8) στις κολώνες: στο κάτω μέρος - στα μπουλόνια και στη συγκόλληση, στην κορυφή - με συγκόλληση ενός κατακόρυφου φύλλου στα ενσωματωμένα μέρη της στήλης και της δοκού. Κατά την κατασκευή δοκών γερανού από οπλισμένο σκυρόδεμα, τοποθετούνται σωλήνες αερίου στο σώμα τους, οι οποίοι είναι απαραίτητοι για τη διέλευση των κοχλιών στερέωσης της τροχιάς του γερανού και των κρεμαστρών για σύρματα τρόλεϊ.
Φιγούρα: 24.8. Στερέωση δοκών γερανού στις στήλες πλαισίου: 1 - στήλη. 2 - δοκός γερανού 3 - ενσωματωμένο χάλυβα μέρος της στήλης. 4 - υποστηρικτικό χαλύβδινο φύλλο της κονσόλας στηλών. 5 - ατσάλινο παρέμβυσμα με οπές μπουλονιού. 6 - ενσωματωμένο χαλύβδινο τμήμα της δοκού γερανού. 7 - μπουλόνια αγκύρωσης. 8 - άνω ενσωματωμένο χαλύβδινο τμήμα της δοκού του γερανού. 9 - στερέωση φύλλου χάλυβα κάθετα τοποθετημένο. 10 - συγκόλληση
Ο διάδρομος γερανού είναι τοποθετημένος σε μια συγκεκριμένη σειρά. Μια λεπτή ελαστική επένδυση κατασκευασμένη από καουτσούκ ύφασμα πάχους 8-10 mm με ελαστική επένδυση διπλής όψης τοποθετείται στην κορυφή της δοκού του γερανού. Πριν το τοποθετήσετε, οι επιφάνειες της δοκού γερανού, της ράγας και του ελαστικού μαξιλαριού καθαρίζονται σχολαστικά από βρωμιά και γράσα. Η ράγα γερανού εγκαθίσταται και ευθυγραμμίζεται στην ελαστική επένδυση και στη συνέχεια στερεώνεται με σφιγκτήρες.
Για γερανούς με ικανότητα ανύψωσης 10-30 τόνων, χρησιμοποιούνται ράγες R-43, KR-70 και KR-89 ειδικού προφίλ. Για γερανούς με ικανότητα ανύψωσης 5-10 τόνων, χρησιμοποιούνται σιδηροδρομικές ράγες ευρείας διαμέτρου R-38. Μέσα στο μπλοκ θερμοκρασίας, οι ράγες συγκολλούνται σε ένα μαστίγιο.
Στα υψίπεδα του κτιρίου, οι στάσεις γερανών γεφυρών είναι εγκατεστημένες στις δοκούς γερανού.
Ρουλεμάν δομών επιστρώσεωνβιομηχανικά κτίρια χωρίζονται σε δοκός, υπο-δοκός και στοιχεία στήριξης του περιβλήματος του καλύμματος.
Σε βιομηχανικά κτίρια, χρησιμοποιούνται συνήθως οι ακόλουθοι τύποι δομών στήριξης δοκών: επίπεδος - δοκοί, δοκοί, καμάρες και κουφώματα; χωρική - κελύφη, πτυχώσεις, θόλους, θησαυροφυλάκια και συστήματα ανάρτησης.
Οι ενδοδαπέδιες κατασκευές έχουν τη μορφή δοκάρια και αγροκτήματα, και οι υποστηρικτικές δομές του εσωκλείοντος τμήματος της επικάλυψης - με τη μορφή μεγάλες πλάκες... Σύμφωνα με τις ενοποιημένες διαστάσεις των στοιχείων χωροταξικού σχεδιασμού των βιομηχανικών κτιρίων, στο μέγεθος των εγκάρσιων εκτάσεων και του διαμήκους βήματος των υποστηρικτικών κατασκευών εκχωρείται πολλαπλάσιο της διευρυμένης μονάδας των 6 m, σε ορισμένες περιπτώσεις επιτρέπεται η χρήση μιας μονάδας 3 m
Δοκοί από οπλισμένο σκυρόδεμα Χρησιμοποιούνται για επικάλυψη σε βιομηχανικά κτίρια με έκταση 6, 9, 12 και 18 μ. Η ανάγκη για καλύμματα δοκών για ανοίγματα 6, 9 και 12 μ. (Ανοίγματα αυτού του μεγέθους μπορούν να καλυφθούν με πλάκες) προκύπτει στην περίπτωση μονοπατιών ή γερανών που αιωρούνται από υποστηρικτικές κατασκευές.
Οι δοκοί οπλισμένου σκυροδέματος μπορούν να είναι μονόπλευρες, διπλής όψης και με παράλληλους ιμάντες (Εικ. 24.9). Μονοκεντρικές δοκοί χρησιμοποιούνται σε κτίρια με βήμα στήλης 6 m και εξωτερική έξοδο νερού. Οι δοκοί αέρος εγκαθίστανται τόσο σε κτίρια με εξωτερική και εσωτερική αποστράγγιση νερού. Οι δοκοί με έκταση 6, 9 και 12 m εγκαθίστανται μόνο με βήμα 6 m και δοκοί με άνοιγμα 18 m - με βήμα 6 και 12 m. Παρουσία εναέριας μεταφοράς, ανεξάρτητα από το εύρος, οι δοκοί εγκαθίστανται με βήμα 6 m.
Φιγούρα: 24.9. Δοκοί οπλισμένου σκυροδέματος: α - μονόπλευρο. β - αέτωμα c - με παράλληλους ιμάντες
Για να μειώσετε τη μάζα των δοκών και να περάσετε επικοινωνίες στους τοίχους τους, μπορείτε να κανονίσετε τρύπες διαφόρων σχημάτων. Οι μονόχρωμες δοκοί στηρίζονται σε τυπικές στήλες από οπλισμένο σκυρόδεμα διαφορετικών υψών, που είναι πολλαπλάσιο των 600 mm. Από αυτήν την άποψη, η κλίση των μονόπλευρων δοκών με έκταση 6 m θα είναι 1:10, μια έκταση 9 m - 1:15 και μια απόσταση 12 m - 1:20. Η κλίση της άνω ζώνης των δοκών αέρος είναι 1:12.
Οι δοκοί καλύμματος συνδέονται με τις στήλες με μπουλόνια αγκύρωσης που απελευθερώνονται από τις στήλες και περνούν μέσω του φύλλου στήριξης συγκολλημένων στη δέσμη (Σχήμα 24.10, α, β). Σε διαμήκεις αρμούς διαστολής, μία από τις δοκούς είναι τοποθετημένη σε στήριγμα κυλίνδρου. η δοκός, η οποία βρίσκεται δίπλα-δίπλα, είναι τοποθετημένη σε ένα χαλύβδινο τραπέζι τοποθετημένο πάνω από τη στήλη (Εικ. 24.10, γ).

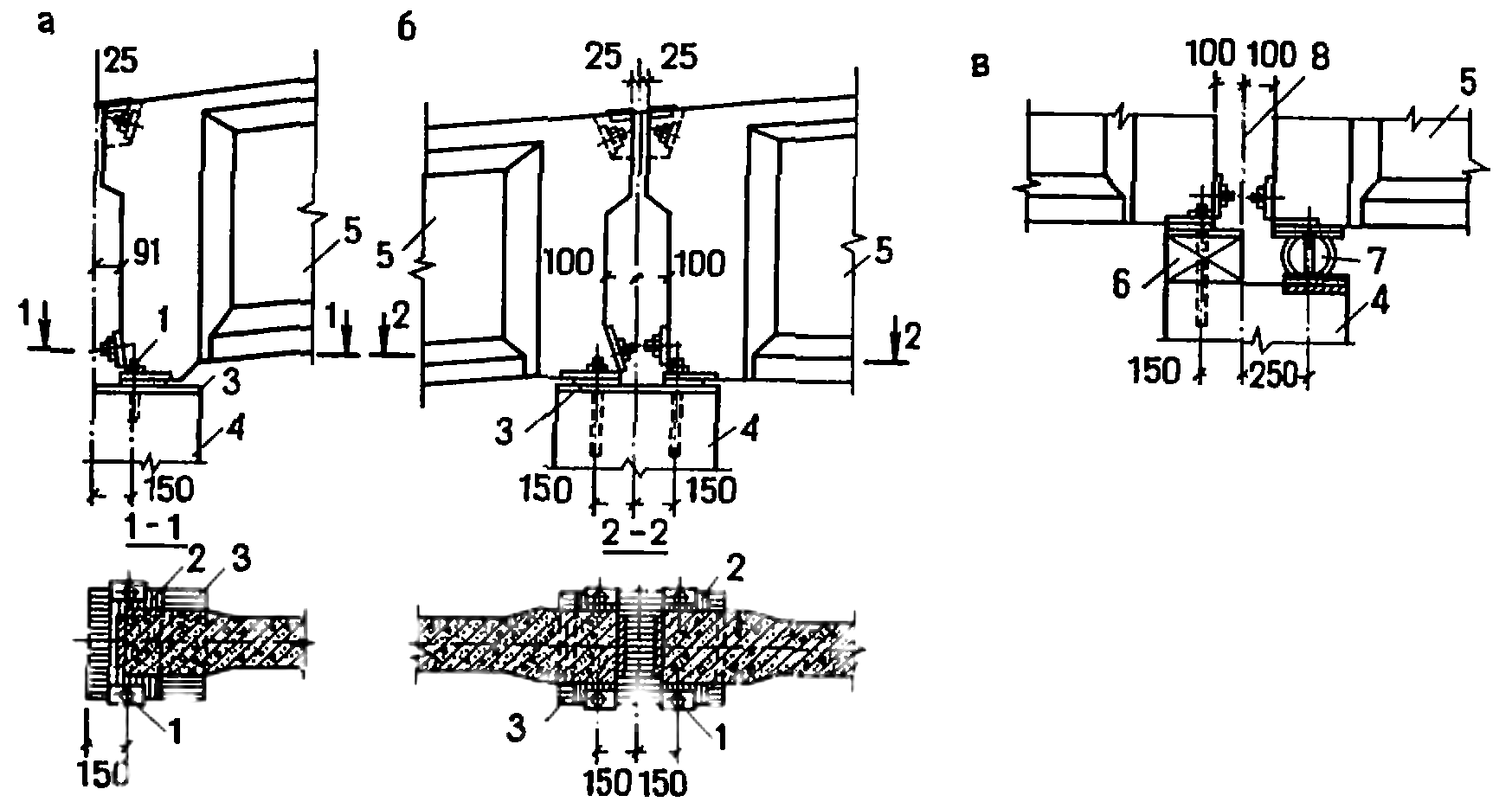

Φιγούρα: 24.10. Εγκατάσταση δοκών από οπλισμένο σκυρόδεμα: α - στις εξωτερικές στήλες. b - για τις μεσαίες στήλες, c - στην άρθρωση διαστολής για μία στήλη: 1 - μπουλόνι αγκύρωσης; 2 - χαλύβδινο φύλλο στήριξης της δοκού. 3 - φύλλο χάλυβα στήριξης της στήλης. 4 - στήλη; 5 - δοκός οπλισμένου σκυροδέματος. 6 - μισός τόνος. 7 - παγοδρόμιο; 8 - ραφή θερμοκρασίας
Δίσκοι από οπλισμένο σκυρόδεμα Συνήθως χρησιμοποιούνται για την κάλυψη διαστάσεων 18, 24 και 30 μέτρων, είναι εγκατεστημένα με ένα βήμα 6 ή 12 μέτρων. Τα αγροκτήματα με έκταση 18 μέτρων είναι ελαφρύτερα από τις δοκούς οπλισμένου σκυροδέματος της ίδιας έκτασης, αλλά είναι πιο επίπονα στην κατασκευή.
Συνιστάται η χρήση αγροκτημάτων 18 μέτρων στην περίπτωση που είναι απαραίτητο να τοποθετηθούν αγωγοί επικοινωνίας και αγωγοί αερισμού εντός της κάλυψης ή να χρησιμοποιηθεί χώρος διασύνδεσης για την κατασκευή τεχνικών δαπέδων. Με ανοίγματα 24 και 30 m, η χρήση δοκών σε σύγκριση με δομές δοκών είναι πιο επικερδής, καθώς η μάζα (βάρος) των ζευκτών μεγάλου εύρους είναι 30-40% μικρότερη από τη μάζα (βάρος) των δοκών.
Στη σύγχρονη πρακτική της βιομηχανικής κατασκευής, τα δοκάρια με περίγραμμα τμημάτων και με παράλληλους ιμάντες (Εικ. 24.11) είναι πιο διαδεδομένα και και τα δύο περιλαμβάνονται στην ονοματολογία των τυπικών προκατασκευασμένων κατασκευών οπλισμένου σκυροδέματος της εργοστασιακής παραγωγής. Τα δοκάρια από οπλισμένο σκυρόδεμα μπορούν να είναι αναπόσπαστα και σύνθετα, τα τελευταία συναρμολογούνται από δύο ημίστρα (σήματα αποστολής), ή από μπλοκ ή από στοιχεία χύτευσης.
Φιγούρα: 24.11. Ενοποιημένα προκατασκευασμένα δοκάρια από οπλισμένο σκυρόδεμα: α - τμηματικά; β - με παράλληλους ιμάντες (τα δοκάρια που εμφανίζονται σε διακεκομμένες γραμμές εγκαθίστανται παρουσία ανάρτησης οροφής)
Κατατμημένα δοκάρια με ανοίγματα 18, 24, 30 m που περιλαμβάνονται στην ονοματολογία των προκατασκευασμένων κατασκευών από οπλισμένο σκυρόδεμα συναρμολογούνται από προκατασκευασμένα γραμμικά στοιχεία της άνω και κάτω χορδής και του πλέγματος. Τα γραμμικά στοιχεία έχουν μήκος ίσο με το πλαίσιο ζευκτόντων, και για την κάτω χορδή, το μήκος μερικές φορές λαμβάνεται ίσο με το άνοιγμα του δοκού.
Η σύνδεση γραμμικών στοιχείων μεταξύ τους πραγματοποιείται με συγκόλληση των άκρων του οπλισμού με τη ρύθμιση λιπαρών επενδύσεων και στη συνέχεια σκυροδέματος με σκυρόδεμα γρήγορης σκλήρυνσης. Η ενίσχυση στον κάτω ιμάντα είναι προεντεταμένη, μετά την οποία τα κανάλια στους κόμβους γεμίζουν με τσιμεντοκονία και οι δίσκοι του κάτω ιμάντα γεμίζουν με σκυρόδεμα. Τα δοκάρια από οπλισμένο σκυρόδεμα επιτρέπουν τον εξοπλισμό των κτιρίων με αναρτημένα οχήματα με χωρητικότητα έως 5 τόνους (με βήμα στήριξης 6 m). Κατά μήκος του άνω ιμάντα των δοκών τμημάτων, είναι δυνατή η εγκατάσταση δομών φωτιστικών φωτός και αερισμού.
Για κτίρια όπου είναι απαραίτητο να χρησιμοποιείται χώρος διασύνδεσης για βοηθητικούς χώρους ή επικοινωνίες, χρησιμοποιούνται δοκοί χωρίς στεφάνη με ράφια κάθε 3 μέτρα (Εικ. 24.12). Με ένα επίπεδο κάλυμμα, τα ράφια των ζευκτών περνούν πέρα \u200b\u200bαπό την άνω ζώνη. χρησιμεύουν ως στηρίγματα για τις πλάκες επικάλυψης (Εικ. 24.12, b). Ξεχωριστά ράφια είναι εγκατεστημένα στα στηρίγματα των ζευκτών, τα οποία συνδέονται με συγκόλληση χαλύβδινων πλακών στα ενσωματωμένα μέρη που βρίσκονται στα δοκάρια και τα ράφια.
Φιγούρα: 24.12. Προκατασκευασμένα δοκάρια από οπλισμένο σκυρόδεμα: α - χωρίς στεφάνη για κτίρια με στέγη. β - bevelless για κτίρια με επίπεδη επένδυση. γ - γενική όψη του καλύμματος με κατασκευές κάτω από το διάκενο · δ - τοξωτό από δύο ημίστρα: 1 - πρόσθετο ράφι. 2 - πλάκα κάλυψης. 3 - δοκός 4 - ζευκτόν ζευκτόντων
Τα δοκάρια Bezel επιτρέπουν τη μείωση του αριθμού των τύπων ζευκτόντων ζευκτόντων, επιπλέον, σε σύγκριση με τα δοκάρια με ένα διαγώνιο πλέγμα, είναι λιγότερο επίπονα στην κατασκευή.
Στο σχ. 24.12, σε ένα παράδειγμα λύσης οδοστρώματος που χρησιμοποιεί δοκάρια στεγανοποιημένης στεφάνης 24 μέτρων, βασισμένη σε δοκάρια στελέχους οπλισμένου σκυροδέματος 18 μέτρων. Σε ορισμένες περιπτώσεις, τα σύνθετα δοκάρια χρησιμοποιούνται για την κάλυψη μεγάλων διαστάσεων. Στο σχ. 24.12, το d δείχνει ένα στήριγμα από οπλισμένο σκυρόδεμα με έκταση 45 m, σχεδιασμένο για κάλυμμα πάνω από το κεντρικό κτίριο του σταθμού ηλεκτροπαραγωγής της πολιτείας. Το στήριγμα έχει σχεδιαστεί ως σύνθετο από δύο ημίστρα, τρία στοιχεία ισοπαλίας, μια χαμηλότερη χορδή και δύο κρεμάστρες.
Τα στηρίγματα στερεώνονται στις στήλες του πλαισίου με αγκύρια που ελευθερώνονται από τη στήλη, και για να αυξήσουν την ακαμψία των αρμών, τα υποστηρικτικά φύλλα των δοκών συγκολλούνται στα ενσωματωμένα μέρη των στηλών.
Αψίδες από οπλισμένο σκυρόδεμα Συνιστάται η χρήση για μεγάλα ανοίγματα (40 μέτρα και άνω). Οι καμάρες υποδιαιρούνται σε τρεις αρθρωτές καμάρες με μεντεσέδες στα στηρίγματα και στη μέση του ανοίγματος, δύο αρθρωτές καμάρες με μεντεσέδες στα στηρίγματα και τις μη αρθρωτές καμάρες. Το περίγραμμα της κεντρικής γραμμής των τόξων πρέπει να είναι όσο το δυνατόν πιο κοντά στη γραμμή πίεσης, έτσι ώστε οι καμάρες να λειτουργούν κυρίως σε συμπίεση. Οι καμάρες μπορούν να υποστηριχθούν με στήλες κτιρίων ή ειδικά θεμέλια. Για μεγάλα ανοίγματα, οι καμάρες υποστηρίζονται συνήθως απευθείας στα θεμέλια.
Σε τρεις μεντεσέδες καμάρες, ο μεσαίος μεντεσέ κλειδιού περιπλέκει την εποικοδομητική λύση του ίδιου του τόξου και την κατασκευή των εγκλεισμένων δομών του καλύμματος της οροφής. Γι 'αυτούς τους λόγους, οι τρύπες από οπλισμένο σκυρόδεμα δεν χρησιμοποιούνται επί του παρόντος στην πράξη.
Οι πιο συνηθισμένες είναι οι διπλές αψίδες, η ευκολότερη κατασκευή και εγκατάσταση. Κάτω από επιρροές θερμοκρασίας, έχουν την ικανότητα να κάμπτονται, περιστρέφοντας ελεύθερα τους μεντεσέδες χωρίς σημαντική αύξηση των τάσεων στα τμήματα του τόξου. Σε αψιδωτές καμάρες, η ώθηση απορροφά τη σύσφιξη και τη μεταφέρει στα στηρίγματα.
Οι αψίδες χωρίς καμάρες έχουν την ελαφρύτερη εποικοδομητική λύση, αλλά για την υποστήριξή τους είναι απαραίτητο να οικοδομηθούν ισχυρά θεμέλια, επιπλέον, είναι ευαίσθητα σε άνισους οικισμούς των εδαφών θεμελίωσης. Οι αρθρωτές καμάρες, όταν στηρίζονται απευθείας στα θεμέλια, εκτελούνται, κατά κανόνα, χωρίς ρουφηξίες.
Στην κατασκευαστική πρακτική, χρησιμοποιούνται κυρίως προκατασκευασμένες καμάρες. Οι μονολιθικές καμάρες δεν εξαπλώθηκαν εξαιτίας της μεγάλης επίπονης κατασκευής τους. Τα προκατασκευασμένα στοιχεία, με τη σειρά τους, συναρμολογούνται από μπλοκ. Το τμήμα του τόξου μπορεί να είναι ορθογώνιο, μπλουζάκι, σε σχήμα κουτιού και σε άλλα σχήματα.
Ένα παράδειγμα διπλής άρθρωσης αψίδας που στηρίζεται σε θεμέλια σωρών φαίνεται στο Σχ. 24.13, α. Ένα παράδειγμα αρθρωτού τόξου με έκταση περίπου 60 m, ύψος (στη μέση) 40 m, που ακουμπά απευθείας στα θεμέλια, φαίνεται στο Σχ. 24.13 β. Σε αυτό το παράδειγμα, η αψίδα έχει σχεδιαστεί ανοιχτή · ένας ελαφρύς χωρικός τύπος κάλυψης αιωρείται από αυτό χρησιμοποιώντας χαλύβδινες ράβδους.

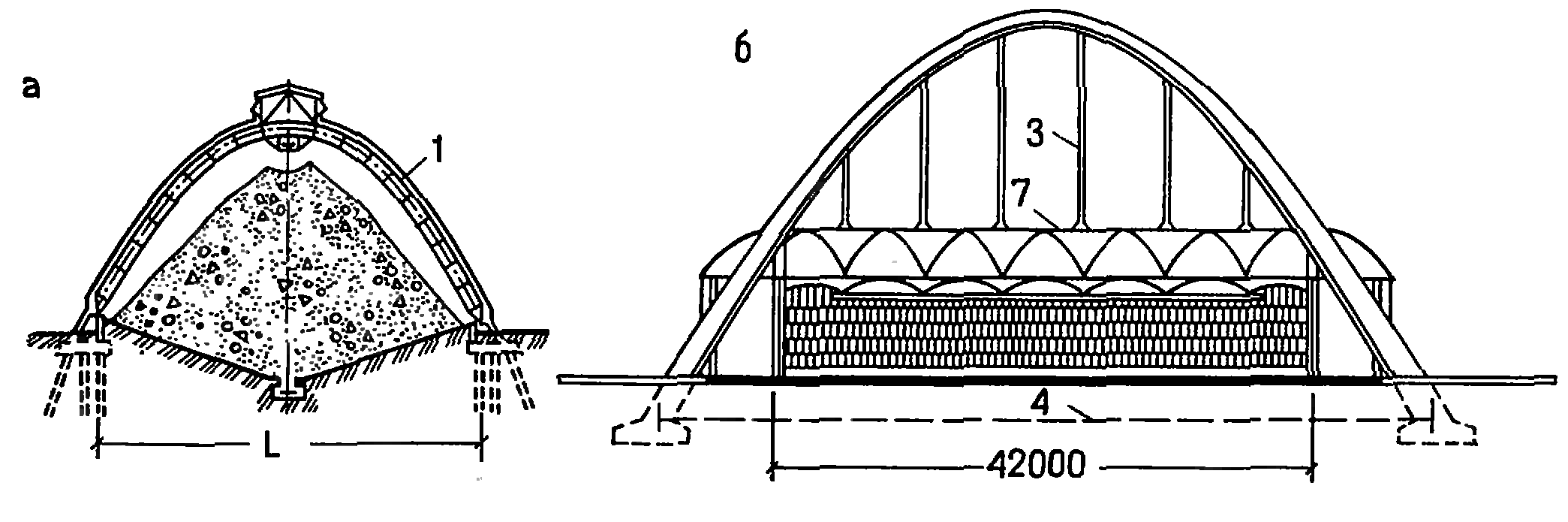

Φιγούρα: 24.13. Αψίδες από οπλισμένο σκυρόδεμα: α - διπλό μεντεσέ. β - χωρίς λόγο, υποστηρίζεται σε θεμέλια · c - χωρίς άγκιστρα, υποστηρίζεται σε στήλες: 1 - σύνδεσμος αψίδας. 2 - πλευρική δέσμη στήριξης. 3 - αναστολή 4 - σύσφιξη 5 - πλάκα κάλυψης. 6 - αποικία πλαισίου, 7 - αιωρούμενη κάλυψη τύπου χώρου
Στο Σχ. Φαίνεται στο τόξο οπλισμένου σκυροδέματος κατασκευασμένο από προεντεταμένα στοιχεία με έκταση 96 m, που στηρίζεται σε κολώνες με βήμα 12 m. 24.13, στις. Το μήκος μεμονωμένων προκατασκευασμένων συνδέσμων με διατομή δέσμης Ι δεν υπερβαίνει τα 17 μέτρα με μάζα έως 25 τόνους. Οι σύνδεσμοι συνδέονται μεταξύ τους με συγκόλληση ενσωματωμένων χαλύβδινων τμημάτων. Οι αναρτήσεις που υποστηρίζουν τη σκλήρυνση από οπλισμένο σκυρόδεμα του τμήματος της γούρνας είναι κατασκευασμένες από μεταλλικές γωνίες. Η αψίδα παίρνει το φορτίο από εναέρια μεταφορά - τέσσερις εναέριους γερανούς με ικανότητα ανύψωσης 5 τόνων.
Πλαίσια από οπλισμένο σκυρόδεμα κοστούμι με μονό και πολλαπλό εύρος, μονολιθικό και προκατασκευασμένο (Εικ. 24.14). Τα πλαίσια είναι δομή ράβδου, η γεωμετρική αμετάβλητη της οποίας εξασφαλίζεται από άκαμπτες συνδέσεις των στοιχείων πλαισίου στους κόμβους. Το περίγραμμα των εγκάρσιων ράβδων στο πλαίσιο μπορεί να είναι ίσιο, σπασμένο ή καμπύλο. Η άκαμπτη σύνδεση στοιχείων πλαισίου σε κόμβους επιτρέπει την αύξηση του μεγέθους του καλυπτόμενου εύρους.

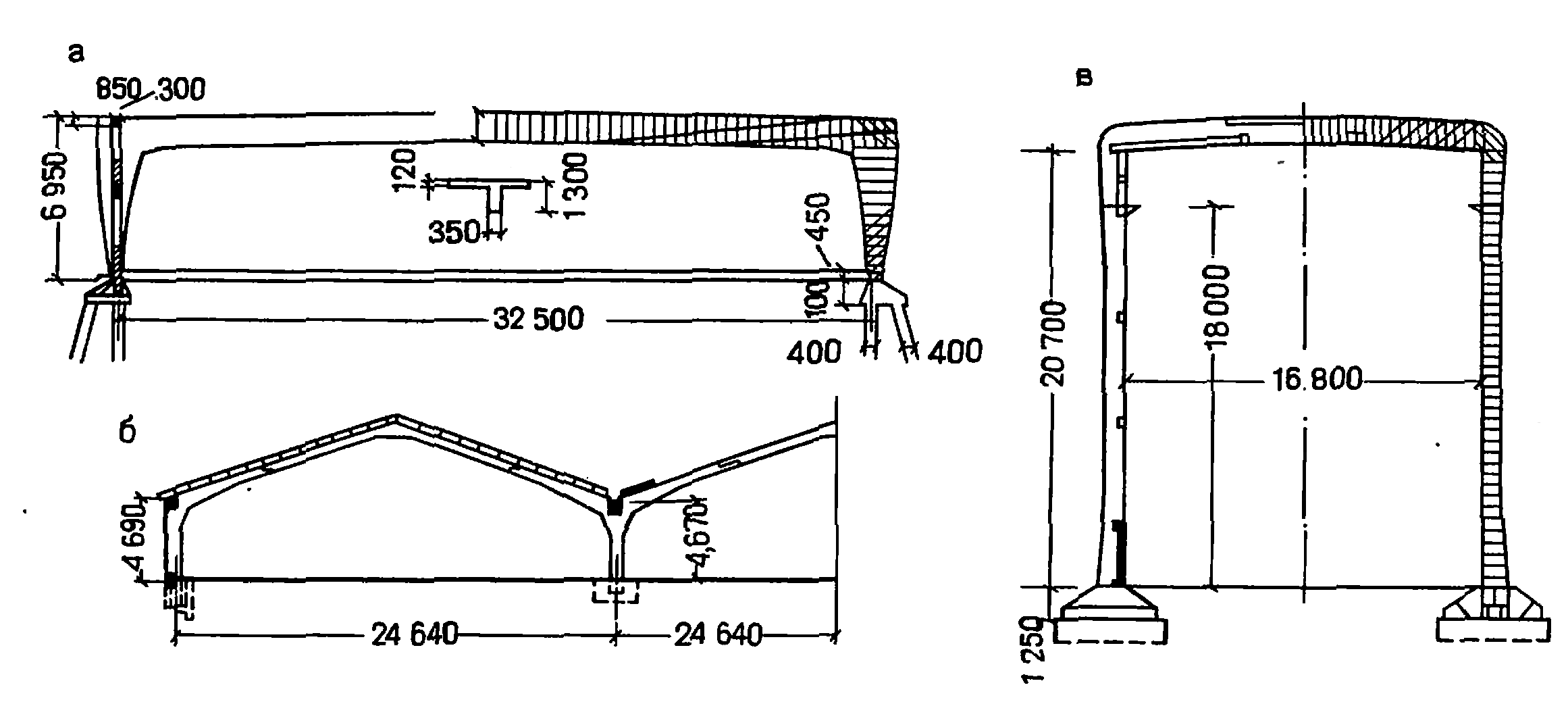

Φιγούρα: 24.14. Πλαίσια από οπλισμένο σκυρόδεμα: a, b - μονολιθικά μονόπλευρα. β - εθνική ομάδα πολλαπλών εκτάσεων
Η εποικοδομητική λύση ενός μονόπλευρου διπλού μεντεσέ πλαισίου από προεντεταμένο οπλισμένο σκυρόδεμα με στύλους μεταβλητής διατομής και δοκό διατομής φαίνεται στο Σχ. 24.14, α, από πλαίσιο οπλισμένου σκυροδέματος μονής έκτασης με ράφια ενσωματωμένα στα θεμέλια, και με κονσόλες για τη στήριξη των δοκών γερανού κάτω από τον γερανό γεφυρών - στο Σχ. 24.14, στις. Σε αυτά τα παραδείγματα, οι στύλοι πλαισίου προεξέχουν από το επίπεδο των τοίχων προς τα έξω, γεγονός που δίνει στα κτίρια μια μοναδική αρχιτεκτονική λύση.
Ένα προκατασκευασμένο πλαίσιο πολλαπλών διαστάσεων τοποθετημένο από τους ακραίους στύλους σχήματος L, μεσαίους στύλους σχήματος Τ και κεκλιμένα ένθετα - εγκάρσιες ράβδους, φαίνεται στο Σχ. 24.14, β. Οι αρμοί στο πλαίσιο βρίσκονται εκεί όπου κάμπτονται. οι στιγμές προκύπτουν μόνο με ανέμους και ασύμμετρα φορτία χιονιού.
-
17 Απριλίου 2015Πώς να πληρώσετε για το όζον χάρη από τη Sberbank -
17 Απριλίου 2015Ράβουμε ένα κάλυμμα για την αποθήκευση καλωδίων και φορτιστών -
17 Απριλίου 2015Ο κόσμος των περιφερειακών υπολογιστών -
17 Απριλίου 2015Πώς να πάρετε το "Viagra" και ποια είναι η "σωστή δόση"
