Οι σύντροφοι χωρίζονται από το σχεδιασμό σε στήριγμα από ψηλά και στηρίγματα από το πλάι (αρθρωτά ή άκαμπτα). Η πλευρική σύνδεση μπορεί να γίνει είτε ως σύνδεση φλάντζας είτε μέσω πινάκων. Ο αρθρωτός σύνδεσμος μεταδίδει μόνο την αντίδραση υποστήριξης και η άκαμπτη μεταφέρει, εκτός από την αντίδραση στήριξης, επίσης τη ροπή στήριξης.

Παραδείγματα δοκών στήριξης σε στήλες φαίνονται στο σχήμα. Συνήθως, ένα επίπεδο μαξιλάρι (πλάκα) χρησιμοποιείται σε δοκούς με έκταση έως 25 - 30 m ως άμεσο στήριγμα που μεταδίδει την πίεση ρουλεμάν στη στήλη (ή στην κονσόλα). Στο σχήμα, και τα στηρίγματα στήριξης (ταινίες στήριξης) τοποθετούνται στα άκρα των δοκών και εκτείνονται προς τα κάτω κατά 10 - 15 mm. Τα άλεση (πλανισμένα) άκρα αυτών των ταινιών στερεώνουν την κεντρική μετάδοση της πίεσης αναφοράς. Η κάτω χορδή των δοκών δεν αγγίζει τη στήλη, αλλά έλκεται από αυτήν με μπουλόνια.

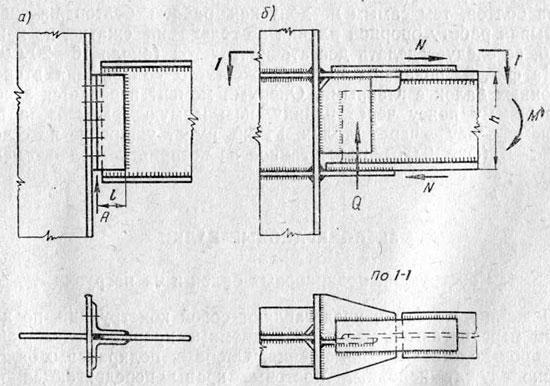

Στο σχήμα, αντίθετα, οι ενισχυτές απέχουν, καθορίζοντας τη μεταφορά πιέσεων στήριξης μέσω των πλακών στήριξης στους κλάδους της στήλης (από). Το πάχος των πλακών βάσης συνήθως αποδίδεται εποικοδομητικά (εκτός εάν η πλάκα λειτουργεί για κάμψη) και θεωρείται ότι είναι ελαφρώς μεγαλύτερο από το πάχος της χορδής δέσμης.

Στο σχήμα, εμφανίζεται ένα αρθρωτό στήριγμα (φλάντζα) στο πλάι με μπουλόνια. Τα μπουλόνια σε αυτήν τη στερέωση υπολογίζονται για διάτμηση από τη δράση της αντίδρασης στήριξης Α, αυξημένα κατά 20% (βλέπε). Η χρήση μαύρων μπουλονιών εδώ είναι δυνατή με αντίδραση στήριξης έως περίπου 30 - 35 τόνους. Η ραφή συγκόλλησης υπολογίζεται, όπως υποδεικνύεται παραπάνω, για τη συνδυασμένη δράση διάτμησης και κανονικών τάσεων (βλ.).

Ένα τέτοιο στήριγμα, όπως έδειξαν τα πειράματα, παρά τα μπουλόνια που απέχουν κατά μήκος του ύψους της δέσμης, είναι αρθρωτό λόγω της ευελιξίας ολόκληρης της άρθρωσης (κάμψη των γωνιακών φλαντζών, ευελιξία των παξιμαδιών, σχέδιο των μπουλονιών, κ.λπ.). Για να εφαρμόσετε έναν άκαμπτο σύντροφο, είναι απαραίτητο να συνδέσετε σταθερά τις χορδές της δοκού με τη δομή στήριξης.

Το Σχήμα b δείχνει ένα παράδειγμα τέτοιου ζευγαρώματος, στο οποίο οι κάτω και οι ανώτερες χορδές συνδέονται στη στήλη με οριζόντιες λωρίδες. Αυτή η σύνδεση γίνεται για τις κάτω και τις ανώτερες χορδές της δέσμης με διαφορετικούς τρόπους προκειμένου να αποφευχθεί η εναέρια συγκόλληση κατά την εγκατάσταση.

Οι σύντροφοι σύμφωνα με το σχήμα μπορούν να χρησιμοποιηθούν μόνο με στατικό φορτίο, καθώς έχουν σχισμές γύρω από τις οποίες συγκεντρώνονται επικίνδυνες τάσεις υπό δυναμικό φορτίο.

Στο σχήμα, ένα σχήμα δείχνει το αρθρωτό στήριγμα της δοκού στη στήλη από την πλευρά χρησιμοποιώντας έναν πίνακα στήριξης. Αυτό είναι ένα πολύ απλό ζευγάρωμα, εύκολο στην εγκατάσταση. Ο πίνακας στήριξης είναι συνήθως μια άνιση γωνία που λαμβάνεται κόβοντας ένα μέρος του ραφιού. Απορροφά όλη την υποστηρικτική πίεση της δέσμης Α, η οποία μεταδίδεται στη στήλη μέσω των ραφών.

Ωστόσο, το εκτιμώμενο μήκος της ραφής στη μία πλευρά του τραπεζιού καθορίζεται συνήθως με βάση μια δύναμη ίση με 2 / 3Α, λόγω της πιθανής υπερφόρτωσης από τη μία πλευρά λόγω της ανακρίβειας της κατασκευής. Οι γωνίες που συγκολλούνται στον τοίχο δοκού είναι κατασκευαστικές. καθένα από αυτά συνδέεται στη στήλη με δύο μπουλόνια.

Τα τραπέζια στήριξης κατασκευάζονται συχνά από παχιά πλάκα (δ \u003d 25/30 mm). Το Σχήμα b δείχνει μια άκαμπτη διεπαφή μεταξύ της δοκού και της στήλης χρησιμοποιώντας ένα παχύ φύλλο στήριξης πίνακα. Αυτή η διεπαφή είναι ικανή να απορροφήσει όχι μόνο την πίεση στήριξης που μεταδίδεται στη σκηνή, αλλά και τη στιγμή που μεταδίδεται από τις χορδές της δέσμης στη ράβδο στήριξης (φλάντζα) που έχει βιδωθεί στη στήλη. Η γραμμή του άξονα της ελαστικής περιστροφής του κόμβου (ουδέτερη γραμμή), όπως φαίνεται από τις μελέτες, κινείται περίπου στο επίπεδο της κάτω χορδής της δέσμης.

Η μέγιστη δύναμη στα δύο άνω μπουλόνια που βρίσκονται στο ίδιο οριζόντιο και λειτουργεί σε ένταση καθορίζεται από τον τύπο

Το κάτω άκρο της ράβδου στήριξης που εκτείνεται κατά 10 mm είναι επίπεδο με τον ίδιο τρόπο όπως το άνω άκρο του τραπεζιού στήριξης. Για να διασφαλιστεί πλήρως η μεταφορά της πίεσης αναφοράς στον πίνακα, η διάμετρος των οπών στη ράβδο αντιστοιχεί σε 2 - 3 mm μεγαλύτερη από τη διάμετρο των μπουλονιών, εμποδίζοντας έτσι τα μπουλόνια να λειτουργούν για διάτμηση. Λαμβάνοντας υπόψη το έργο της ράβδου στήριξης όχι μόνο σε συμπίεση, αλλά και σε κάμψη, θα πρέπει να είναι αρκετά παχύ (περίπου 16 - 20 mm).

α - συγκολλημένο.
β - πριτσίνια.

Το σχήμα δείχνει παραδείγματα άκαμπτης σύζευξης δευτερευόντων δοκών με κύριες δοκούς. Η ροπή αναφοράς μεταδίδεται εδώ κατά μήκος της άνω ζώνης μέσω μιας ράβδου που ονομάζεται "ψάρι" και κατά μήκος της κάτω ζώνης - μέσω ενός τραπεζιού. Το ψάρι έχει μια διεύρυνση κατά μήκος του τμήματος a - b, υπολογιζόμενο για την αντίληψη της πλήρους προσπάθειας N \u003d M / h.

"Σχεδιασμός μεταλλικών κατασκευών",
Κ.Κ. Μουκάνοφ

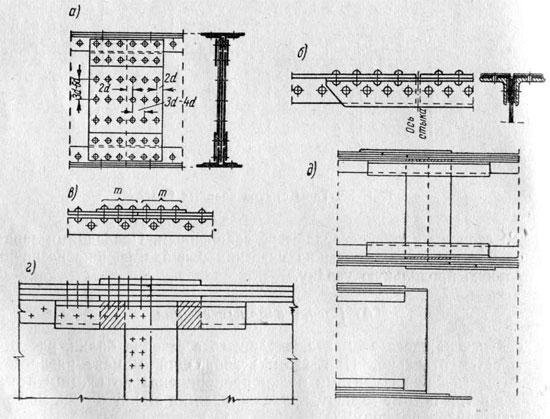

Το σχήμα δείχνει τις ενώσεις μιας συγκολλημένης σύνθετης δέσμης. Το σχήμα, α, δείχνει μια εργοστασιακή ένωση, στην οποία τα στοιχεία των ιμάντων και των τοιχωμάτων ενώνονται μεταξύ τους, και στο σχήμα, β, υπάρχει ένας σύνδεσμος συναρμολόγησης. Ο σύνδεσμος ίσιου τοιχώματος που χρησιμοποιείται εδώ μπορεί να διευθετηθεί με χειροκίνητη συγκόλληση και συμβατικές μεθόδους ελέγχου συγκόλλησης σε αυτό το τμήμα της δέσμης όπου η στιγμή είναι σημαντική.

Στο σχήμα, εμφανίζεται μια ένωση εργοστασίου του πριτσίνιου δοκού, καλυμμένη με επικαλύψεις σε όλο το ύψος του τοίχου και στις δύο πλευρές. Τα σχήματα b και c δείχνουν τις εργοστασιακές ενώσεις των γωνιών του ιμάντα και του φύλλου ζώνης. Ο βασικός κανόνας της διάταξης συνδέσμου είναι η επικάλυψή της με ένα στοιχείο άκρου, η περιοχή τομής του οποίου δεν είναι μικρότερη από την περιοχή του στοιχείου στήριξης. Το σχήμα, d δείχνει ένα παράδειγμα τοποθέτησης ...

Η ένωση των δοκών με τις χαλύβδινες κολόνες πραγματοποιείται υποστηρίζοντάς τις από πάνω ή ενώνοντας τις στο πλάι για να διπλασιαστούν. Μία τέτοια σύνδεση μπορεί είτε να είναι αρθρωτή, να μεταδίδει μόνο την αντίδραση στήριξης της δέσμης, ή άκαμπτη, να μεταδίδει στη στήλη, εκτός από την αντίδραση στήριξης, επίσης τη στιγμή του τσίμπημα της δέσμης στη στήλη. Ένας αρθρωτός σύνδεσμος χρησιμοποιείται ευρέως στις περισσότερες δομές δοκών, ένας άκαμπτος σκελετός πολυώροφα κτίρια... Παραδείγματα δοκών στήριξης σε στήλες από πάνω φαίνονται στο Σχ. δεκαπέντε.

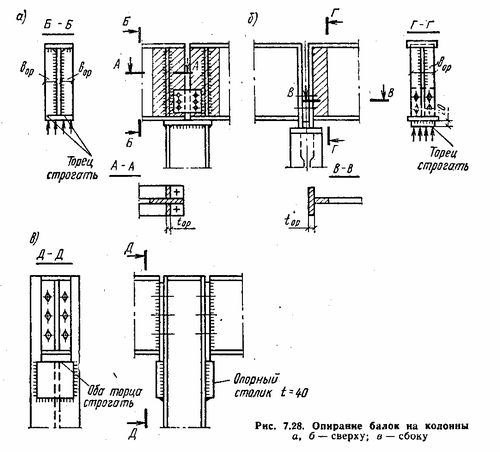

Φιγούρα: 15. Δέσμες δοκών σε κολόνες

a, b - από ψηλά

c - στο πλάι

Το άκρο της δέσμης στο σημείο που στηρίζεται στο στήριγμα ενισχύεται με υποστηρικτικά νεύρα, λαμβάνοντας υπόψη ότι ολόκληρη η αντίδραση στήριξης μεταδίδεται από τη δέσμη στη βάση μέσω αυτών των ενισχυτών. την κάτω χορδή της δοκού (Εικ. 15, α), ή σχεδιάζεται να μεταφέρει απευθείας την πίεση εδράνου στη χαλύβδινη στήλη (Εικ. 15.6). Για τη σωστή μεταφορά πίεσης στη στήλη (με ένα κατασκευαστικό διάλυμα σύμφωνα με το Σχ. 15, α), το κέντρο της επιφάνειας στήριξης του νεύρου πρέπει να ευθυγραμμιστεί με τον άξονα της φλάντζας της στήλης.

Το μέγεθος των ενισχυτικών ενισχυτών καθορίζεται συνήθως με βάση τη σύνθλιψη του άκρου των πλευρών

(7.60)

Το προς τα κάτω προεξέχον τμήμα του στηρίγματος στήριξης (Εικ. 15, b) δεν πρέπει να υπερβαίνει το a< 1,5 t OP и обычно принимается 15-20 мм.

Εκτός από τον έλεγχο της ακραίας όψης της πλευράς στήριξης για σύνθλιψη, το τμήμα στήριξης της δέσμης ελέγχεται επίσης για σταθερότητα από το επίπεδο της δέσμης ως ράβδος στήριξης υπό όρους, η οποία περιλαμβάνει νευρώσεις στήριξης και τμήμα του τοιχώματος δέσμης με πλάτος 0,65 σε κάθε κατεύθυνση στην περιοχή του τμήματος σχεδίασης (στο Σχ. και αυτή η περιοχή είναι σκιασμένη) και μήκος ίσο με το ύψος του τοιχώματος της δοκού:

(7.61)

Η προσάρτηση των νευρώσεων στήριξης στον ιστό της δέσμης από συγκολλήσεις πρέπει να είναι σχεδιασμένη για την πλήρη αντίδραση στήριξης της δέσμης, λαμβάνοντας υπόψη το μέγιστο μήκος εργασίας της συγκόλλησης. Αρθρωτό στήριγμα των δοκών από την πλευρά σύμφωνα με το Σχ. 15, γ) από την άποψη του σχεδιασμού, της εργασίας και του υπολογισμού του δεν διαφέρει από την περιγραφή των δοκών από πάνω στο Σχ. 15, β.

11. Σχεδιασμός και υπολογισμός της κεφαλής της στήλης.

Με έναν ελεύθερο σύντροφο, οι δοκοί συνήθως τοποθετούνται στην κορυφή της στήλης, γεγονός που καθιστά εύκολη την εγκατάσταση.

Σε αυτήν την περίπτωση, η κεφαλή της στήλης αποτελείται από μια πλάκα και νευρώσεις που υποστηρίζουν την πλάκα και μεταφέρουν το φορτίο στη γραμμή στηλών.

Εάν το φορτίο μεταφέρεται στη στήλη μέσω των αλεσμένων άκρων των υποστηρικτικών πλευρών των δοκών που βρίσκονται κοντά στο κέντρο της στήλης, τότε η πλάκα κεφαλής στηρίζεται από κάτω από νευρώσεις που τρέχουν κάτω από τα στηρίγματα των δοκών.

Οι νευρώσεις της κεφαλής συγκολλούνται στην πλάκα βάσης και στα κλαδιά της στήλης με ράβδο διαμέσου ή στο τοίχωμα της στήλης με συμπαγή ράβδο. Οι ραφές που συνδέουν το πλευρικό κεφάλι στην πλάκα πρέπει να αντέχουν την πλήρη πίεση στο κεφάλι. Ελέγξτε τα χρησιμοποιώντας τον τύπο:

Το ύψος της κεφαλής καθορίζεται από το απαιτούμενο μήκος των ραφών που μεταδίδουν το φορτίο στη ράβδο στήλης (το μήκος των ραφών δεν πρέπει να είναι μεγαλύτερο):

Το πάχος της πλευρικής κεφαλής καθορίζεται από την κατάσταση της αντίστασης σύνθλιψης υπό πλήρη πίεση στήριξης:

Αφού εκχωρήσετε το πάχος του πλευρά, θα πρέπει να ελέγξετε:

(8.38)

Με μικρά πάχη τοιχώματος από τα κανάλια της διαμέσου στήλης και τα τοιχώματα της συμπαγούς στήλης, πρέπει επίσης να ελεγχθούν για κοπή στο σημείο όπου τα πλευρά είναι προσαρτημένα σε αυτά. Είναι δυνατόν να κάνετε τον τοίχο παχύτερο στο ύψος της κεφαλής.

Για να δοθεί ακαμψία στις νευρώσεις που υποστηρίζουν την πλάκα βάσης και να ενισχύσουν τα τοιχώματα της ράβδου στηλών από λυγισμό σε μέρη όπου μεταδίδονται μεγάλα συμπυκνωμένα φορτία, οι κάθετες νευρώσεις που παίρνουν το φορτίο πλαισιώνονται από κάτω με οριζόντιες νευρώσεις.

Η πλάκα βάσης της κεφαλής μεταδίδει πίεση από την υπερκείμενη δομή στις νευρώσεις της κεφαλής και χρησιμεύει για τη στερέωση των δοκών στις στήλες με μπουλόνια στερέωσης που στερεώνουν τη σχεδιαστική θέση των δοκών.

Το πάχος της πλάκας βάσης λαμβάνεται εποικοδομητικά στην περιοχή 20-25 mm.

Με άλεση άκρου στήλης, η πίεση από τις δοκούς μεταδίδεται μέσω της πλάκας βάσης κατευθείαν στα πλευρά της κεφαλής. Σε αυτήν την περίπτωση, το πάχος των ραφών που συνδέουν την πλάκα με τις νευρώσεις, καθώς και με τα κλαδιά της στήλης, αποδίδεται δομικά.

Είναι καλύτερο να μεταφέρετε μεγάλες στηρίξεις των δοκών στη στήλη μέσω των νευρώσεων που βρίσκονται πάνω από τις φλάντζες της στήλης.

Εάν μια δέσμη είναι προσαρτημένη σε μια στήλη από την πλευρά, η κατακόρυφη αντίδραση μεταδίδεται μέσω του υποστηρικτικού πλευρού της δέσμης σε ένα τραπέζι συγκολλημένο στις φλάντζες της στήλης. Η ακραία όψη της πλευράς στήριξης της δοκού και το άνω άκρο του τραπεζιού είναι προσαρτημένα. Το πάχος του τραπεζιού λαμβάνεται 20-40 mm περισσότερο από το πάχος του υποστηρίγματος της δοκού.

Συνιστάται να συγκολλήσετε τον πίνακα στη στήλη από τις τρεις πλευρές.

Οι συγκολλήσεις που συγκολλούν τον πίνακα στη στήλη υπολογίζονται χρησιμοποιώντας τον τύπο:

Ο συντελεστής 1.3 λαμβάνει υπόψη τον πιθανό μη παραλληλισμό των άκρων του υποστηρικτικού πλευρού της δοκού και του τραπεζιού λόγω της ανακρίβειας της κατασκευής, η οποία οδηγεί σε μια άνιση κατανομή της αντίδρασης μεταξύ των κάθετων ραφών.

Για να αποφευχθεί η ανάρτηση της δέσμης στα μπουλόνια και να στερεωθεί σταθερά στο τραπέζι στήριξης, οι νευρώσεις στήριξης της δοκού συνδέονται στη ράβδο στήλης με μπουλόνια, η διάμετρος των οποίων πρέπει να είναι 3-4 mm μικρότερη από τη διάμετρο των οπών.

Ο κόμβος για την υποστήριξη της κύριας δέσμης κεφάλι στήλες.

Παρουσιάζονται έξι σχήματα λύσεων κλασικού σχεδιασμού στο θέμα της στήριξης ρουλεμάν μεταλλικές δοκοί δάπεδα από τούβλα στους τοίχους κτιρίων.

● Ο σχεδιασμός κτιρίων περιλαμβάνει τη διαδικασία σχεδιασμού δαπέδων δέσμης, που σχετίζεται με μια ποικιλία μαθηματικών υπολογισμών - υπολογισμός συνδέσεων στύσης, διάταξη κόμβων στήριξης δοκών, επιλογή τμημάτων μεμονωμένων στοιχείων, τα οποία έχουν σχεδιαστεί για να διασφαλίζουν τη λειτουργικότητα των κόμβων.

● Η επιλογή μίας από τις επιλογές που παρουσιάζονται θα πρέπει να βασίζεται στην τιμή της πίεσης ρουλεμάν κάτω από το άκρο της δέσμης - δηλαδή η αντίδραση υποστήριξης είναι θεμελιώδης παράγοντας στην επιλογή μιας λύσης. Οι δοκοί δαπέδου από χάλυβα δεν πρέπει να τοποθετούνται μόνο σε φέροντες τοίχους από τούβλα, αλλά πρέπει να στηρίζονται μέσω οπλισμένου σκυροδέματος ή μαξιλαριών διανομής χάλυβα. Τα κύρια καθήκοντα αυτών των μαξιλαριών περιλαμβάνουν:
- εξίσωση της πίεσης κάτω από τα άκρα των δοκών ·
- Πρόληψη τοπικής καταστροφής πλινθοδομής κάτω από τα τμήματα στήριξης των δοκών.

● Οι τέσσερις πρώτοι κόμβοι (στους έξι) προϋποθέτουν μια αρθρωτή μέθοδο στήριξης των δοκών απευθείας σε έναν τοίχο από τούβλα μέσω ενός στρώματος κονιάματος πάχους 15 mm. Η πίεση εδράνου μεταφέρεται στο πλινθοδομή μέσω των μεταλλικών πλακών στήριξης πάχους 20 mm. Οι διαστάσεις των πλακών βάσης επιλέγονται έτσι ώστε η μέση πίεση κάτω από αυτές - δηλαδή, στην περιοχή συμπίεσης - να μην υπερβαίνει την υπολογιζόμενη αντίσταση της πλινθοδομής στο σκληρό τσιμεντοκονίαμα. Ο φέροντος τοίχος από τούβλα πρέπει να είναι κατασκευασμένος από συμπαγή τούβλα με καλά χαρακτηριστικά αντοχής.

Εάν η τιμή της πίεσης ρουλεμάν υπερβαίνει τους 10 τόνους, τότε το απαιτούμενο πάχος του μαξιλαριού διανομής οπλισμένου σκυροδέματος πρέπει να είναι ήδη τουλάχιστον 100 mm και το ίδιο το μαξιλάρι πρέπει να είναι εξοπλισμένο με δύο ενισχυτικά δίχτυα. Σε αυτήν την περίπτωση, οι κόμβοι στήριξης των μεταλλικών δοκών πρέπει να είναι άκαμπτοι και αυστηρά να μην επιτρέπονται. στήριξη δοκών δαπέδου απευθείας σε έναν τοίχο από τούβλα. Οι οδηγίες σε αυτό το θέμα είναι οι απαιτήσεις του SNiP II-22-81 * Πέτρινες και ενισχυμένες δομές τοιχοποιίας.

● Υποστηρικτική μονάδα αρ. 1, αρθρωτή... Πάχος τοίχου από τούβλα b \u003d 380 mm. Η οριακή τιμή της αντίδρασης υποστήριξης R \u003d 0,6 t.

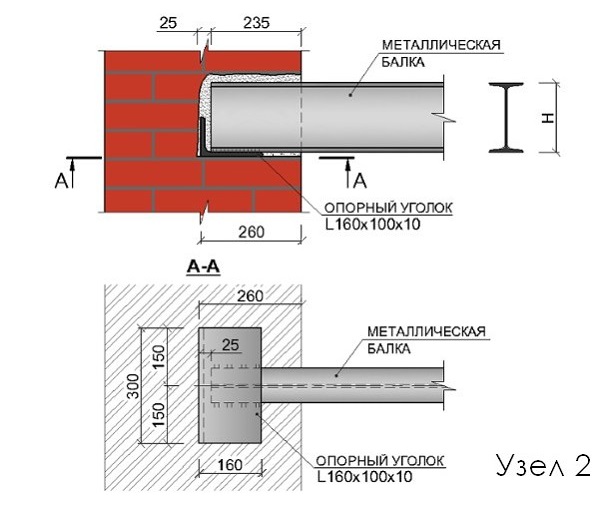

● Υποστηρικτική μονάδα αρ. 2, αρθρωτή... Πάχος τοίχου από τούβλα b\u003e 380 mm. Η οριακή τιμή της αντίδρασης υποστήριξης R \u003d 0,7-3,0 t.

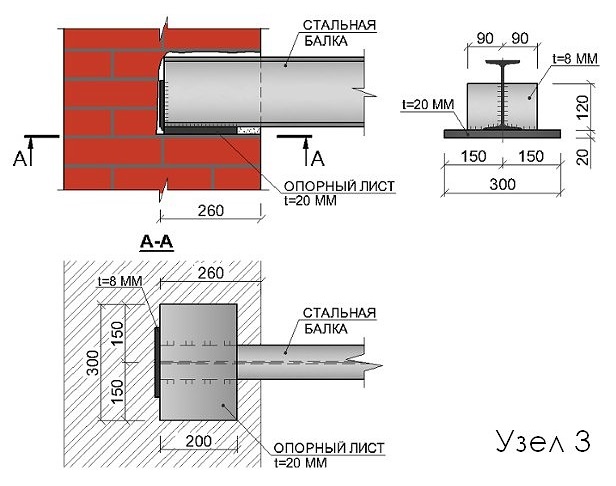

● Υποστηρικτική μονάδα αρ. 3, αρθρωτή... Πάχος τοίχου από τούβλα b\u003e 380 mm. Η περιοριστική τιμή της αντίδρασης υποστήριξης R \u003d 3,1-5,0 t.

● Υποστηρικτική μονάδα αρ. 4, αρθρωτή... Πάχος τοίχου από τούβλα b\u003e 380 mm. Η οριακή τιμή της αντίδρασης υποστήριξης R \u003d 5,1-7,0 t.

● Υποστηρικτική μονάδα αρ. 5 άκαμπτη... Πάχος τοίχου από τούβλα b\u003e 380 mm. Η οριακή τιμή της αντίδρασης υποστήριξης R \u003d 10.1-18.0 t.

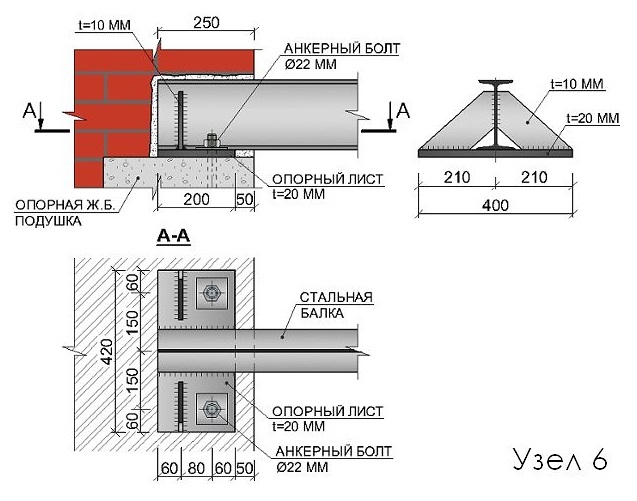

● Υποστηρικτική μονάδα αρ. 6 άκαμπτη... Πάχος τοίχου από τούβλα b\u003e 380 mm. Η οριακή τιμή της αντίδρασης υποστήριξης R \u003d 18.1-20.0 t.

Σε όλους τους κόμβους, όλες οι συνδέσεις τριβής Τα στοιχεία κατασκευάζονται σε μπουλόνια αγκύρωσης κατηγορίας ακρίβειας Β, με κλάσεις αντοχής 5.8 και 8.8.

Σε όλους τους κόμβους, τα πόδια όλων των συγκολλήσεων φιλέτου πρέπει να λαμβάνεται σύμφωνα με το μικρότερο πάχος των συγκολλημένων στοιχείων. Οι ελάχιστες τιμές αναφέρονται στον Πίνακα 38 SNiP II-23-81 * Μεταλλικές κατασκευές.

● Εάν κατά τη λειτουργία του κτιρίου θα υπάρξουν δυναμικά φορτία, τότε όλα τα στοιχεία και λεπτομέρειες των κόμβων υποστήριξης πρέπει να δοκιμάζεται με τον υπολογισμό αντοχής χωρίς αποτυχία.

Spurs για το δημοτικό δίκαιο (Cheat Sheet)

Spurs στο BZD (Έγγραφο)

Πέρκες για κατασκευές από ξύλο και πλαστικό (Cheat Sheet)

Χημεία κινήσεις για προετοιμασία για κρατική υγειονομική επιθεώρηση (Έγγραφο)

Spurs - Μεταλλικές κατασκευές (50 ερωτήσεις) (Cheat sheet)

n1.doc

23 Δοκοί και δομές δοκών, ταξινόμηση

Το πιο κοινό στοιχείο κάμψης σε μεταλλικές κατασκευές.

Το πεδίο εφαρμογής των δοκών είναι πολύ ευρύ: από μικρά στοιχεία πλατφορμών εργασίας, ενδοδαπέδια δάπεδα βιομηχανικών ή αστικά κτίρια σε δοκάρια οροφής μεγάλης έκτασης, γέφυρες, βαρέως τύπου δοκούς γερανών και τις λεγόμενες δοκούς "κορμού" για ανάρτηση λεβήτων σε σύγχρονες θερμοηλεκτρικές μονάδες.

Ταξινόμηση:

1. Από στατικό σχήμα: 1. single-span (split) - ευκολότερη εγκατάσταση και κατασκευή. 2. πολλαπλό εύρος (συνεχής) - λιγότερη κατανάλωση μετάλλου κατά 20%. 3. προβολέας (διαχωρισμός, συνεχής).

2. Από τον τύπο του τμήματος: 1. έλασης 2. σύνθετο (συγκολλημένο, πριτσίνια, βιδωμένο).

Τις περισσότερες φορές στις κατασκευές, χρησιμοποιούνται τμήματα Ι (ευκολία διάταξης, τεχνολογική και οικονομική από άποψη κατανάλωσης υλικού). Η οικονομική αποδοτικότητα των τμημάτων συνδέεται με τη λεπτότητά τους.

Ένα μέτρο απόδοσης, δηλ. Η κερδοφορία του τμήματος μιας δέσμης ως δομής που λειτουργεί σε κάμψη, είναι ο λόγος της ροπής αντίστασης στην περιοχή τομής, ίση με την απόσταση του πυρήνα Π= Δ/ ΕΝΑ.

Η σύγκριση των βασικών αποστάσεων των κυκλικών, ορθογώνιων και Ι-τμημάτων, που φαίνεται στο Σχ., Δείχνει ότι η τομή Ι είναι 2 φορές πιο πλεονεκτική από την ορθογώνια και 3 φορές πιο κυκλική, καθώς σε αυτή την ενότητα η κατανομή του υλικού αντιστοιχεί καλύτερα στην κατανομή των κανονικών τάσεων από την κάμψη της δέσμης.

Στην κατασκευή, δοκάρια λεπτού τοιχώματος, δοκοί από λυγισμένα προφίλ, εξωθημένες, σύνθετες δοκοί από κράματα αλουμινίου, καθώς και δομικά δοκάρια, δηλαδή δοκοί συγκολλημένοι από δύο ποιότητες χάλυβα και οι δοκοί είναι προεντεταμένες.

24 Κλουβιά δοκών, φιλέτα

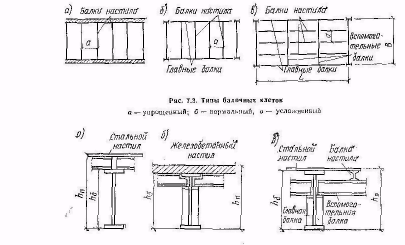

Τα κυτταρικά κύτταρα χωρίζονται σε τρεις βασικούς τύπους: απλοποιημένα (α), κανονικά (β) και περίπλοκα (γ).

Σε ένα απλουστευμένο κλουβί δοκού, το φορτίο δαπέδου μεταφέρεται μέσω του καταστρώματος στις δοκούς καταστρώματος, οι οποίες είναι συνήθως παράλληλες προς τη μικρότερη πλευρά του δαπέδου σε αποστάσεις α (απόσταση δοκού) και μέσω αυτών στους τοίχους ή σε άλλες υποστηρικτικές κατασκευές που οριοθετούν την τοποθεσία. Λόγω της χαμηλής φέρουσας ικανότητας του δαπέδου, οι δοκοί στήριξης πρέπει να εγκαθίστανται συχνά, κάτι που είναι λογικό μόνο για μικρά ανοίγματα.

Σε ένα κανονικό κλουβί δοκού, το φορτίο από το κατάστρωμα μεταφέρεται στις δοκούς καταστρώματος, το οποίο με τη σειρά του το μεταφέρει στις κύριες δοκούς που στηρίζονται από στήλες, τοίχους ή άλλες δομές στήριξης που ορίζουν το κατάστρωμα. Οι δοκοί κατάστρωσης τυλίγονται συνήθως.

Σε ένα περίπλοκο κλουβί δοκού, βοηθητικές δοκοί εισάγονται μεταξύ των δοκών καταστρώματος και των κύριων δοκών που μεταφέρουν το φορτίο στις στήλες. Σε αυτόν τον τύπο κλωβού δέσμης, το φορτίο μεταδίδεται στα στηρίγματα μακρύτερα. Τα δοκάρια και οι βοηθητικές δοκοί τυλίγονται συνήθως.

Η επιλογή του τύπου του κλωβού δοκού σχετίζεται με το ζήτημα της σύνδεσης των δοκών μεταξύ τους σε ύψος. Η σύνδεση των δοκών μπορεί να είναι ορόφου, σε ένα επίπεδο και να χαμηλώνει.

Σε περίπτωση ορόφου συνδέσμου (α), οι δοκοί που υποστηρίζουν άμεσα το δάπεδο τοποθετούνται στα κύρια ή βοηθητικά. Αυτός είναι ο απλούστερος και πιο βολικός όσον αφορά τον τρόπο εγκατάστασης των δοκών, αλλά απαιτεί το μεγαλύτερο ύψος κτιρίου.

Όταν ζευγαρώνουν σε ένα επίπεδο (b), οι άνω φλάντζες των δοκών δαπέδου και των κύριων δοκών βρίσκονται στο ίδιο επίπεδο και το δάπεδο στηρίζεται πάνω τους. Αυτή η μέθοδος καθιστά δυνατή την αύξηση του ύψους της κύριας δέσμης σε ένα δεδομένο ύψος κατασκευής του δαπέδου, αλλά περιπλέκει σημαντικά τη δομή του στηρίγματος των δοκών.

Η μειωμένη σύζευξη (c) χρησιμοποιείται σε κυψελίδες δονούμενου τύπου. Σε αυτό, οι βοηθητικές δοκοί γειτνιάζουν με την κύρια κάτω από το επίπεδο του άνω ιμάντα · δοκάρια με δάπεδο τοποθετούνται πάνω τους από το δάπεδο. Αυτός ο τύπος φιλέτου, όπως ένα φιλέτο σε ένα επίπεδο, σας επιτρέπει να έχετε το υψηλότερο ύψος της κύριας δοκού για ένα δεδομένο ύψος κατασκευής του δαπέδου.

Όλες οι αρθρωτές αρθρώσεις λειτουργούν ως αρθρωτές. Εάν είναι απαραίτητο να συνδέσετε άκαμπτα τα δοκάρια, εισάγονται "ψάρια" (με το ίδιο ύψος των δοκών) ή "ψάρια" και ένας πίνακας (με διαφορετικά ύψη των δοκών). Σε μια τέτοια σύζευξη, δεν προκύπτει μόνο μια εγκάρσια δύναμη, που μεταδίδεται στους κοχλίες που συνδέουν το τοίχωμα της βοηθητικής δέσμης στην άκρη της κύριας δέσμης ή απευθείας στο τραπέζι, αλλά και τη ροπή στήριξης που μεταδίδεται μέσω ειδικών πιάτων ψαριών ή μέσω του «ψαριού» και του τραπεζιού.
25 Επιλογή του τμήματος των κυλιόμενων δοκών

Μέγιστη ροπή κάμψης σε δέσμη:

M max \u003d ql 2/8, όπου l είναι το μήκος της δέσμης, q είναι το σχεδιαστικό φορτίο της δέσμης

Απαιτούμενη ροπή αντίστασης:

W tr \u003d M μέγ. /? γ R y, πού; c-συντελεστής συνθήκες εργασίας, R y - αντοχή στο σχεδιασμό του χάλυβα

Επιλέξτε μια δέσμη I σύμφωνα με το W\u003e W red \u003d\u003e τον αριθμό της δέσμης I, του καναλιού ή άλλου.

1. Ο έλεγχος της ισχύος της αποδεκτής ενότητας δεν πραγματοποιείται, επειδή Π x\u003e W tr.

2. Ελέγχουμε την ακαμψία (παραμόρφωση): f / l \u003d (5q n * l 3) / (384EJ x);

- σχετική τελική παραμόρφωση, Ε - ελαστικό μέτρο χάλυβα

3. Δοκιμή αντοχής :? max ?? R y; y, πού; είναι ο συντελεστής, λαμβάνοντας υπόψη τον αριθμό των κύκλων φόρτωσης, το R y είναι η αντίσταση κόπωσης σχεδιασμού ,; y-coeff., λαμβάνοντας υπόψη τον τύπο της φορτωμένης κατάστασης.

4. Δοκιμή αντοχής θραύσης σπασίματος; max ?? R u /? ε; το μέγιστο είναι η μεγαλύτερη τάση εφελκυσμού, - συντελεστής, ανάλογα με το t της λειτουργίας και τον τύπο του συμπυκνώματος τάσης.
26 Επιλογή του τμήματος συγκολλημένων δοκών

Ύψος δοκού προσδιορίζεται από δύο συνθήκες:

Το ελάχιστο ύψος που παρέχει την προϋπόθεση για τη διασφάλιση της σχετικής παραμόρφωσης:

, όπου το R y είναι η αντίσταση σχεδιασμού, l είναι το μήκος της δέσμης, το E είναι το μοντέλο ελαστικότητας, \u003d 400 είναι το αντίστροφο της επιτρεπόμενης παραμόρφωσης

Βέλτιστο ύψος της κύριας δέσμης

, όπου k \u003d 1.1 είναι ένας συντελεστής λαμβάνοντας υπόψη τη δομή της κύριας δέσμης (συγκολλημένη)

Η απαιτούμενη ροπή αντίστασης W tr \u003d M max / s * R y

T w \u003d 7 + 3 * h min, όπου h min - σε μέτρα, t w - σε χιλιοστά.

Τέλος, το ύψος λαμβάνεται από την κατάσταση:

H? H w + 2t f, όπου h w είναι το ύψος του τοιχώματος της δοκού, που λαμβάνεται σύμφωνα με την ποικιλία για λαμαρίνα, t f \u003d 20 ... 30 mm.

Διάταξη ενότητας

Το πάχος του τοιχώματος καθορίζεται από 2 συνθήκες:

1.
   Διασφάλιση αντοχής σε διάτμηση τοίχου:

; όπου R s \u003d 0,58 R y είναι η σχεδιαστική αντίσταση διάτμησης του χάλυβα.

2) t w; 7 + 3 * h, όπου h είναι το υποτιθέμενο πραγματικό ύψος της δέσμης σε μέτρα. t w - σε χιλιοστά.

Δεχόμαστε t w σύμφωνα με το GOST για ταινίες χάλυβα.

Προσδιορισμός του πλάτους του φύλλου ζώνης

Απαιτούμενη περιοχή ενός φύλλου ζώνης:

A f tr \u003d (W tr / h) - (t w * h / 6)

Απαιτούμενο πλάτος ζώνης:

B f tr \u003d A f tr / t f

Για να διασφαλιστεί η σταθερότητα του ιμάντα, πρέπει να πληρούνται οι ακόλουθες προϋποθέσεις:

1)

2)

,

όπου - προεξοχή ζώνης

Γεωμετρικά χαρακτηριστικά του αποδεκτού τμήματος

Έλεγχος της επιλεγμένης ενότητας για αντοχή:

27 Τροποποίηση του τμήματος των συγκολλημένων δοκών

Εάν αφήσουμε το τμήμα της δέσμης σταθερό κατά μήκος, τότε όπου οι ροπές κάμψης είναι μικρότερες από εκείνες που υπολογίστηκαν, τα τμήματα θα υποφορτωθούν και η δέσμη ως σύνολο δεν είναι οικονομική. Για να εξοικονομήσετε μέταλλο, συνιστάται να αλλάξετε το τμήμα της δέσμης σύμφωνα με το διάγραμμα των ροπών κάμψης.

Συνιστάται να αλλάξετε το πλάτος των ζωνών.

Ο τόπος αλλαγής στην ενότητα για μια αρθρωτή στήριξη κάτω από ένα ομοιόμορφα κατανεμημένο φορτίο είναι σε απόσταση x \u003d l / 6 από την υποστήριξη. Για μια δέσμη φορτωμένη με συμπυκνωμένη δύναμη στη μέση, αυτή η απόσταση είναι x \u003d l / 4 .

Απαιτούμενη ροπή αντίστασης της τροποποιημένης ενότητας:

W # x tr \u003d M # / R wy, όπου R wy \u003d R y είναι η αντίσταση σχεδιασμού του μετάλλου συγκόλλησης στη συγκόλληση, υπό τον πλήρη έλεγχο της ποιότητας της συγκόλλησης. M№ - ροπή κάμψης στο σημείο αλλαγής διατομής.

Δυνάμεις σχεδιασμού στο σημείο αλλαγής διατομής:

Απαιτούμενη στιγμή αδράνειας της ενότητας στο σημείο αλλαγής:

J№ x tr \u003d W№ tr * h / 2

Η απαιτούμενη ροπή αδράνειας των χορδών στο σημείο της τομής αλλάζει:

J№ f tr \u003d J№ x tr - J w, όπου J w είναι η στιγμή αδράνειας του τοίχου

Η απαιτούμενη διατομή ενός φύλλου ζώνης στο σημείο αλλαγής διατομής:

, όπου h f είναι η απόσταση μεταξύ των κέντρων βάρους των φύλλων ζώνης

Απαιτούμενο πλάτος του φύλλου ζώνης στο σημείο αλλαγής διατομής:

BNo f tr \u003d ANo f tr / t f

Για να διασφαλιστεί η ισχύς της τροποποιημένης ενότητας, πρέπει να πληρούται η συνθήκη: W№ x\u003e W№ x tr

Πραγματικά χαρακτηριστικά της τροποποιημένης ενότητας:

J№ x \u003d J w + 2 * A№ f tr (h- t f) 2

W№ x \u003d J№ x / (h / 2)
28 Γενική σταθερότητα συγκολλημένων δοκών

Η γενική σταθερότητα των σύνθετων δοκών ελέγχεται σύμφωνα με τον τύπο M /? β Wc; R; Οπου? β για δοκούς Ι με δύο άξονες συμμετρίας, όπως σε κυλιόμενες δοκούς, υπολογισμένες με

, το οποίο με τη σειρά του προσδιορίζεται ως συνάρτηση του συντελεστή; Πρέπει να ορίσετε; παράμετρος α, ανάλογα με την αντίσταση στρέψης της δέσμης, για τις σύνθετες δέσμες υπολογίζεται με τον τύπο? \u003d 8 (l 0 t p / h 0 b p) 2 (1+ στο st 3 / b p t p 3), όπου l 0 είναι το υπολογισμένο μήκος συμπιεσμένος ιμάντας της δοκού, ασφαλισμένος έναντι πλευρικών μετατοπίσεων. a \u003d 0,5 ώρα 0; h 0 - απόσταση (ύψος) μεταξύ των αξόνων των φύλλων ζώνης. b p και t p - αντίστοιχα το πλάτος και το πάχος του συμπιεσμένου ιμάντα · πάχος τοιχώματος της δοκού.

Για δοκούς με διατομή διαφορετική από μια δέσμη Ι, η οποία έχει δύο άξονες συμμετρίας, η δοκιμή σταθερότητας έχει τα δικά της χαρακτηριστικά και πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του SNiP. Η γενική σταθερότητα των δοκών ενδέχεται να μην ελέγχεται όταν το φορτίο μεταφέρεται μέσω ενός συνεχούς άκαμπτου δαπέδου, το οποίο υποστηρίζεται συνεχώς από τον συμπιεσμένο ιμάντα της δέσμης και συνδέεται αξιόπιστα με αυτήν, καθώς και όταν ικανοποιούνται οι συνθήκες του τύπου σχετικά με την αναλογία του υπολογισμένου μήκους προς το πλάτος του συμπιεσμένου ιμάντα.
29 Εξασφάλιση τοπικής σταθερότητας συγκολλημένων δοκών

Τοπικό λυγισμό μεμονωμένων δομικών στοιχείων υπό τη δράση φυσιολογικών συμπιεστών ή διατμητικών τάσεων ονομάζεται τοπικό λυγισμό

Στις δοκούς, ένας συμπιεσμένος ιμάντας μπορεί να χάσει τη σταθερότητα από τη δράση των κανονικών τάσεων και ένα τοίχωμα από τη δράση των εφαπτομενικών ή κανονικών τάσεων, καθώς και από τη συνδυασμένη τους δράση. Η απώλεια σταθερότητας ενός από τα στοιχεία της δέσμης το αφαιρεί πλήρως ή μερικώς από την εργασία, το τμήμα εργασίας της δέσμης μειώνεται, συχνά γίνεται ασύμμετρο, το κέντρο της στροφής αλλάζει και αυτό μπορεί να οδηγήσει σε πρόωρη απώλεια της φέρουσας ικανότητας ολόκληρης της δέσμης.

Γενική έκφραση για κρίσιμο άγχος

Τα στοιχεία δέσμης μπορούν να γίνουν ασταθή μόνο εάν οι τάσεις που δρουν στη δέσμη ή το συνδυασμένο αποτέλεσμα είναι μεγαλύτερες από τις κρίσιμες τάσεις λυγισμού. Επομένως, είναι ανεπιθύμητο αυτό; cr ήταν μικρότερες από τις υπολογιζόμενες τιμές του υλικού από την άποψη της αντοχής και η απώλεια σταθερότητας συνέβη πριν από την απώλεια της φέρουσας ικανότητας της δέσμης από την άποψη της αντοχής, καθώς αυτό θα υποεκμετάλλευε την αντοχή του υλικού, το οποίο είναι ασύμφορο.

Σταθερότητα του συμπιεσμένου ιμάντα. Ειδικά εποικοδομητικά μέτρα για την εξασφάλιση αύξησης του πλάτους της προεξοχής είναι ακατάλληλα.

Σταθερότητα τοίχου. Ένας τοίχος είναι ένα μακρύ, λεπτό έλασμα που υπόκειται σε διάτμηση και σε κανονικές καταπονήσεις που μπορεί να το κάνουν να είναι ασταθές. Αλλά η σταθερότητα του τοιχώματος συνήθως επιτυγχάνεται όχι με την αύξηση του πάχους του, αλλά με την ενίσχυση του με ειδικά ενισχυτικά που βρίσκονται κανονικά στην επιφάνεια της διόγκωσης του φύλλου και αυξάνοντας την ακαμψία του τοίχου.

Τα ενισχυτικά χωρίζουν τον τοίχο σε διαμερίσματα (πάνελ) που μπορούν να γίνουν ασταθή ανεξάρτητα το ένα από το άλλο.

Το πλευρό στο μεσαίο τρίτο μέρος της έκτασης της κύριας δέσμης είναι εγκατεστημένο κάτω από κάθε δοκό πάνω, καθώς και κάτω από τη δοκό που βρίσκεται πλησιέστερα στο στήριγμα. Στα ακραία τρίτα των δοκών, οι ενισχυτές τοποθετούνται κάτω από τις κυλιόμενες δοκούς με το βήμα a? H? ... Οι διαστάσεις του ενισχυτή λαμβάνονται σύμφωνα με την ποικιλία για χάλυβα ταινιών, ενώ το πλάτος του ενισχυτή b δεν πρέπει να υπερβαίνει το b f / 2.
30 Έλεγχος της σταθερότητας του ιστού συγκολλημένης δέσμης

Για να εξασφαλιστεί η σταθερότητα του τοιχώματος κατά μήκος της δέσμης, τα εγκάρσια ενισχυτικά διπλής όψης συγκολλούνται στον τοίχο.

Η στρεπτική σταθερότητα των τοιχωμάτων ενδέχεται να μην ελέγχεται, με την αναλογία:

Έλεγχος της τοπικής σταθερότητας του τοίχου

Υπολογισμός της σταθερότητας των ιστών των συμμετρικών τομών παρουσία τοπικού στρες

πρέπει να εκτελείται σύμφωνα με τον τύπο

,

Οπου

- προσδιορίζεται σύμφωνα με τις απαιτήσεις του SNiP

Προσδιορίστε τις πραγματικές τάσεις για να ελέγξετε τη σταθερότητα του τοιχώματος της δοκού

και

Η πραγματική τιμή των τυπικών τάσεων στο επίπεδο της κορυφής του τοίχου καθορίζεται από τον τύπο:

Για να ελέγξουμε την τοπική σταθερότητα, λαμβάνουμε τη μέση τιμή των τάσεων διάτμησης, υπό την προϋπόθεση ότι αντιλαμβάνονται μόνο από τον τοίχο:

Τοπική τάση

στον τοίχο υπό συμπυκνωμένο φορτίο

,

Όπου F είναι η υπολογισμένη τιμή του φορτίου, - υπό όρους μήκος κατανομής φορτίου, που καθορίζεται ανάλογα με τις συνθήκες στήριξης,

Το κρίσιμο άγχος καθορίζεται από τον τύπο:

όπου - ευελιξία υπό όρους

Οι αξίες

όπου - συντελεστής ανάλογα με; και οι αναλογίες a / h ef

,

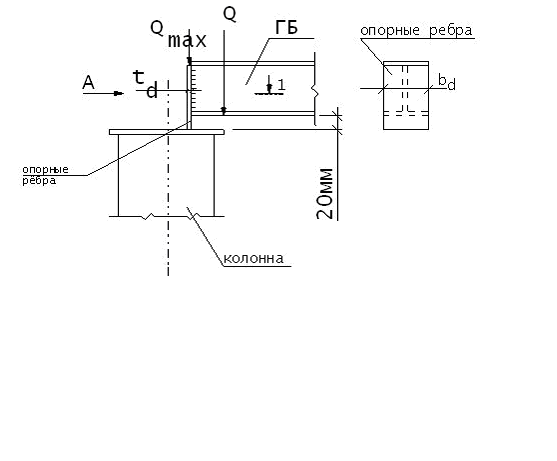

31 Υπολογισμός του κόμβου που υποστηρίζει τη δέσμη στη στήλη από πάνω

Η σύνδεση των δοκών με χαλύβδινες στήλες μπορεί είτε να είναι αρθρωτή, να μεταδίδει μόνο την αντίδραση στήριξης της δέσμης, ή άκαμπτη, να μεταδίδει στη στήλη, εκτός από την αντίδραση στήριξης, επίσης τη στιγμή της τσίμπησης της δέσμης στη στήλη. Ένας αρθρωτός σύνδεσμος χρησιμοποιείται ευρέως στις περισσότερες δομές δοκών, μια άκαμπτη - στα πλαίσια πολυώροφων κτιρίων.

Το άκρο της δέσμης στο σημείο που στηρίζεται στο στήριγμα ενισχύεται με υποστηρικτικές πλευρές, λαμβάνοντας υπόψη ότι ολόκληρη η αντίδραση στήριξης μεταδίδεται από τη δέσμη στο στήριγμα μέσω αυτών των ενισχυτών. την κάτω χορδή της δοκού, ή σχεδιάζεται να μεταφέρει απευθείας την πίεση εδράνου στη χαλύβδινη στήλη. Για τη σωστή μεταφορά πίεσης στη στήλη, το κέντρο της επιφάνειας στήριξης των νευρώσεων πρέπει να ευθυγραμμιστεί με τον άξονα της φλάντζας στήλης.

Το μέγεθος των ενισχυτικών ενισχυτών καθορίζεται συνήθως με βάση τη σύνθλιψη του άκρου των πλευρών

Το προς τα κάτω προεξέχον τμήμα του πλευρικού στηρίγματος συνήθως λαμβάνεται 15-20 mm.

Εκτός από τον έλεγχο της ακραίας όψης της πλευράς στήριξης για σύνθλιψη, το τμήμα στήριξης της δέσμης ελέγχεται επίσης για σταθερότητα από το επίπεδο της δοκού ως ράβδος στήριξης υπό όρους, η οποία περιλαμβάνει πλευρικά στηρίγματα και τμήμα του τοιχώματος δοκού με πλάτος 0,65 σε κάθε κατεύθυνση και μήκος ίσο με το ύψος του τοιχώματος δοκού στην περιοχή του τμήματος σχεδίασης: Οπου? - συντελεστής διαμήκους κάμψης της σχάρας με ευελιξία (? = η CT / iz), ορίζεται για τον άξονα ζ, συμπίπτει με τον άξονα προφίλ της δοκού.

Η προσάρτηση των νευρώσεων στηρίγματος στον ιστό της δέσμης από συγκολλήσεις πρέπει να είναι σχεδιασμένη για την πλήρη αντίδραση στήριξης της δέσμης, λαμβάνοντας υπόψη το μέγιστο μήκος εργασίας της συγκόλλησης.
31 Υπολογισμός ενισχυτικών ενισχυτών

Πλάτος πλευρικής στήριξης: b d \u003d b 1 f \u003d 20 cm.

Απαιτούμενη περιοχή διατομής του υποστηρικτικού πλευρού:

, όπου Q max είναι η αντίδραση υποστήριξης στην κύρια δέσμη. R p - σχεδιαστική αντίσταση στη σύνθλιψη της τελικής επιφάνειας.

,

- τυπική αντίσταση για απόλυτη αντοχή, - συντελεστής αξιοπιστίας υλικού.

Απαιτούμενο πάχος πλευρικής στήριξης:

T d \u003d A d / b d, όπου b d \u003d b f

Τέλος, το t d λαμβάνεται σύμφωνα με την ποικιλία για λαμαρίνα. Εκτός από τη σύνθλιψη, το πλευρικό στήριγμα λειτουργεί σε συμπίεση και απαιτείται έλεγχος της σταθερότητας του συμβατικού στηρίγματος. Η διατομή του συμβατικού στύλου περιλαμβάνει το υποστηρικτικό πλευρό και μέρος του τοιχώματος.

Το μήκος αυτού του τμήματος του τοίχου καθορίζεται από τον τύπο:

Η διατομή ενός συμβατικού ραφιού βρίσκεται στον τύπο:

Ο έλεγχος σταθερότητας μειώνεται στην εκπλήρωση της συνθήκης  \u003d Q max / ( * A s); R γ; όπου  είναι ο συντελεστής λυγισμού. Αποδεκτό ανάλογα με την ευελιξία  z:

 z \u003d h w / i z, όπου i z είναι η ακτίνα περιστροφής του τμήματος του συμβατικού ραφιού,

J z - ροπή αδράνειας του τμήματος της συμβατικής σχάρας


32 Υπολογισμός του κόμβου στήριξης της δοκού στην πλευρική στήλη και στους τοίχους από τούβλα

Αρθρωτή σύνδεση της δέσμης με τη στήλη:

Όταν μια δέσμη συνδέεται περιστρεφόμενα σε μια στήλη, η αντίδραση στήριξης μεταδίδεται μέσω ενός πίνακα στήριξης, ο οποίος, ανάλογα με το φορτίο, κατασκευάζεται από ένα φύλλο με πάχος 25-40 mm ή από μια άνιση γωνία με μια κομμένη μικρότερη φλάντζα, ή από έναν συγκολλημένο πίνακα Τ-τομής. Οι ραφές που ασφαλίζουν τον πίνακα στήριξης υπολογίζονται για διάτμηση ή διάτμηση και κάμψη, λαμβάνοντας υπόψη τον συντελεστή συνθηκών εργασίας ίσο με 0,65. Τα μπουλόνια στη σύνδεση τοποθετούνται εποικοδομητικά.

Άκαμπτη στερέωση δοκών σε κολόνες παρέχεται στην περίπτωση σχεδιασμού πλαισίου πλαισίου ή όταν η δέσμη δαπέδου εκτελεί ταυτόχρονα τη λειτουργία διαχωριστικού δοκού στους κατακόρυφους δεσμούς του πλαισίου. Με άκαμπτη στερέωση, οι άνω και κάτω φλάντζες της δέσμης προσαρμόζονται άκαμπτα στις κολόνες χρησιμοποιώντας οριζόντιες λωρίδες ή σφιγκτήρες, γεγονός που εμποδίζει τη δέσμη να γυρίσει στον κόμβο στήριξης.

Οι λωρίδες και οι ακροδέκτες αντιλαμβάνονται τα οριζόντια στοιχεία της δύναμης S \u003d M / h που προκύπτουν από τη δράση της ροπής κάμψης στη μονάδα στήριξης. Όταν η δέσμη συνδέεται άκαμπτα, η αντίδραση στήριξης μεταδίδεται στη στήλη με τρόπο παρόμοιο με τη μετάδοση της αντίδρασης στήριξης όταν η δέσμη είναι αρθρωτή στη στήλη. Η χρήση ενός άκαμπτου συγκροτήματος είναι πιο επίπονη από μια αρθρωτή, αλλά επιτρέπει τη μείωση της κατανάλωσης μετάλλων.
33 Υπολογισμός της διασταύρωσης της κύριας δέσμης με κυλιόμενες δοκούς

Οι συζεύξεις των κύριων και δευτερευόντων δοκών μεταξύ τους είναι: όροφοι, στο ίδιο επίπεδο των άνω χορδών και με χαμηλότερη θέση των άνω χορδών των δευτερευόντων δοκών
β) για σύνθλιψη

, όπου R bp - αντίσταση κατάρρευσης σχεδιασμού,

- το πάχος του ενισχυτή.

Συγκρίνουμε τα αποτελέσματα υπολογισμού, επιλέγουμε το μικρότερο. Απαιτούμενος αριθμός μπουλονιών στη σύνδεση:


34 Υπολογισμός συγκολλήσεων φιλέτου σε δοκούς

Οι χορδές συνδέονται στον τοίχο σε συγκολλημένες δοκούς με συνεχείς συγκολλήσεις φιλέτου. Οι συγκολλήσεις ιμάντα καταλαμβάνουν δύναμη διάτμησης μεταξύ του ιμάντα και του τοίχου. Προκαλείται από τη δύναμη διάτμησης Q που λειτουργεί σε υποστηρίγματα ή σε μέρη όπου εφαρμόζονται συγκεντρωμένα φορτία.

Η δύναμη διάτμησης ανά μονάδα μήκους της χορδής επιτυγχάνεται πολλαπλασιάζοντας τις τάσεις διάτμησης με το πάχος του τοιχώματος:

, όπου S είναι η στατική ροπή της χορδής σε σχέση με τον ουδέτερο άξονα, I είναι η στιγμή αδράνειας του τμήματος δέσμης.

- συντελεστής συνθηκών εργασίας ·

- με ραφές διπλής όψης

- υπολογισμένη δύναμη διάτμησης.

Το πόδι της ραφής πρέπει να είναι τουλάχιστον η ελάχιστη συνιστώμενη τιμή, ανάλογα με το πάχος του ιμάντα

... Το πάχος της ραφής θεωρείται σταθερό κατά μήκος.
35 Σύνδεση στερέωσης της κύριας δέσμης στη συγκόλληση

Σε αντίθεση με τον εργοστασιακό σύνδεσμο, ο σύνδεσμος συναρμολόγησης κατασκευάζεται σε ένα τμήμα. Οι απαιτήσεις για τη ραφή και ο υπολογισμός της είναι παρόμοιες με τις εργοστασιακές. Συνιστάται οι ραφές να συγκολλούνται και στις δύο πλευρές.

Σημαντικές τάσεις συγκόλλησης μπορούν να εμφανιστούν στον σύνδεσμο συναρμολόγησης. Για να τα μειώσετε, είναι απαραίτητο να παρατηρήσετε τη σειρά συγκόλλησης: Πρώτον, ο τοίχος είναι συγκολλημένος. Όταν η ραφή κρυώσει, το τοίχωμα παραμορφώνεται ελεύθερα και δεν δημιουργούνται τάσεις συγκόλλησης. Στη συνέχεια συγκολλούνται τα φύλλα ζώνης. Εδώ περιορίζονται οι παραμορφώσεις και δημιουργούνται τάσεις συγκόλλησης. Ωστόσο, στην περιοχή όπου δεν είναι κατασκευασμένες οι ραφές της μέσης, ο τοίχος και οι χορδές παραμορφώνονται ανεξάρτητα το ένα από το άλλο. Το μήκος των τμημάτων δεν υπερβαίνει τα 500 mm. Παρασκευάζονται τελευταία. Ο σύνδεσμος ενός τεντωμένου ιμάντα, κατά κανόνα, εκτελείται με μια πλάγια ραφή.

Εάν είναι δυνατή η εφαρμογή φυσικών μεθόδων ποιοτικού ελέγχου ραφών στο χώρο εγκατάστασης και τα άκρα των ραφών βγαίνουν έξω από τα όριά τους, τότε όλες οι ραφές του συνδέσμου και του βασικού μετάλλου θεωρούνται εξίσου ισχυρές. Εάν πληρούνται αυτές οι προϋποθέσεις, ο σύνδεσμος συναρμολόγησης μπορεί να τοποθετηθεί οπουδήποτε στη δέσμη χωρίς υπολογισμό.

Η απλούστερη και πιο βολική απλή άρθρωση των δοκών και στη χειροκίνητη συγκόλληση, η υπολογιζόμενη αντοχή εφελκυσμού της συγκόλλησης των οπών είναι μικρότερη από την υπολογισμένη αντίσταση του βασικού μετάλλου

M sv άρθρωση \u003d M max R sv / R? 0,85M max

Σε τμήματα όπου υπάρχει μεγαλύτερη ροπή κάμψης, γίνεται απευθείας σύνδεση των δοκών με τον σύνδεσμο και τα ράφια ενισχύονται με επικαλύψεις.

Μετρήθηκαν οι ροπές κάμψης

Μ \u003d WR sv + N n h n,

Οι δυνάμεις σχεδιασμού καθορίζονται στις επενδύσεις,

N n \u003d (M-WR sv) / h n, h n είναι η απόσταση μεταξύ των αξόνων των μαξιλαριών, N n είναι η δύναμη στο έμπλαστρο, W είναι η στιγμή αντίστασης του τμήματος δέσμης

Και έπειτα η περιοχή διατομής του μαξιλαριού

A \u003d N n / R sv
36 Σύνδεση στερέωσης της κύριας δέσμης με κοχλίες υψηλής αντοχής

Σε τέτοιες αρθρώσεις, συνιστάται η επικάλυψη κάθε χορδής δέσμης με τρεις επικαλύψεις και στις δύο πλευρές και το τοίχωμα με δύο κατακόρυφες επικαλύψεις, η περιοχή διατομής των οποίων δεν πρέπει να είναι μικρότερη από την περιοχή διατομής του στοιχείου που επικαλύπτονται.

Άρθρωση ζώνης:

Η συνολική επιφάνεια των επικαλύψεων: A n? A f

Μέγιστη διαμήκης δύναμη που γίνεται αντιληπτή από τον ιμάντα: N \u003d A f * R y

Ικανότητα φορτίου ένα μπουλόνι κοπής Q bn \u003d 0,7R κουλούρι *; b * A bn *? /? n, όπου R bun είναι η σχεδιαστική αντίσταση διάτμησης του μπουλονιού. ; β - συντελεστής συνθηκών εργασίας της σύνδεσης · Ένα bn - περιοχή διατομής ενός μπουλονιού "δίχτυ". ; - συντελεστής τριβής.

Ο αριθμός των μπουλονιών στη μία πλευρά του συνδέσμου: n \u003d N / (? S * m tr * Q bn), πού; с - συντελεστής λαμβάνοντας υπόψη τον σκοπό της δομής · m tr - ο αριθμός των επιπέδων τριβής στην άρθρωση του ιμάντα.

Τα μπουλόνια σε κάθε πλευρά του συνδέσμου απέχουν συμμετρικά στον ιστό της κύριας δέσμης. Το μήκος των επικαλύψεων λαμβάνεται ανάλογα με το βήμα των μπουλονιών και πρέπει να είναι πολλαπλάσιο των 10 χιλιοστών.

Υπολογισμός και σχεδιασμός της άρθρωσης τοίχου:

Η ένωση τοίχου επικαλύπτεται με δύο επικαλύψεις χρησιμοποιώντας τα ίδια μπουλόνια υψηλής αντοχής με την ένωση χορδών. Ο σύνδεσμος πρέπει να απορροφήσει τη ροπή κάμψης που πέφτει στον ιστό της δέσμης: M w \u003d M max * J w / J x, όπου M max είναι η ροπή στο μέσο της έκτασης της κύριας δέσμης. J w - ροπή αδράνειας του τοίχου. J x - ροπή αδράνειας του τμήματος δέσμης στη μέση του εύρους.

Τα μπουλόνια στον σύνδεσμο τοποθετούνται σε κάθετες και οριζόντιες σειρές. Τα μέγιστα φορτωμένα μπουλόνια βρίσκονται στις οριζόντιες σειρές πιο μακριά από τον ουδέτερο άξονα (N.O.). Εκτιμώμενη προσπάθεια στα πιο απομακρυσμένα από το Ν.Ο. οριζόντια σειρά: N max \u003d M w * h max / (m * hh i 2).

Ο αριθμός των μπουλονιών σε κάθε πλευρά του συνδέσμου καθορίζεται από τη μέθοδο επιλογής. Αρχικά, λαμβάνεται μία κάθετη σειρά σε κάθε πλευρά της άρθρωσης.

Ih i 2 \u003d h 1 2 + h 2 2 + h 3 2 +… + h max 2;

M είναι ο αριθμός των κάθετων σειρών σε κάθε πλευρά της άρθρωσης.

Η ένταση της άρθρωσης παρέχεται εάν πληρούται η συνθήκη: N max? m tr * Q bh
