Σχ. 6.2.1. Σχηματισμός διαμήκων και διατομών του κτιρίου

Οι αραβικοί αριθμοί ή τα κεφαλαία γράμματα τοποθετούνται κοντά στα βέλη και στο ίδιο το κομμάτι δημιουργούν μια επιγραφή όπως "Κόψτε 1-1". Επιτρέπεται να ορίζει τις περικοπές με κεφαλαία γράμματα ως " Ενότητα Α-Α" Κατά την κατάρτιση τμημάτων κτιρίων, πρέπει να γνωρίζετε ότι τα επίπεδα κοπής δεν σχεδιάζονται κατά μήκος στηλών, κατά μήκος δοκών και δοκών δαπέδου και κατά μήκος δοκών.

Οι στήλες, τα χωρίσματα, οι δοκοί, οι δοκοί και οι δοκοί κατά τη διαμήκη κατεύθυνση φαίνονται πάντα μη τεμαχισμένοι. σε διατομή, αυτά τα στοιχεία (με εξαίρεση τις στήλες) απεικονίζονται ως τεμαχισμένα.

Στο αρχικό στάδιο σχεδιασμού, για τον προσδιορισμό της εσωτερικής εμφάνισης των χώρων και της θέσης των αρχιτεκτονικών στοιχείων του εσωτερικού, σχεδιάζονται τμήματα αρχιτεκτονικού ή περιγράμματος του κτιρίου (Εικ. 6.2.3, α), στο οποίο δεν εμφανίζονται οι κατασκευές των θεμελίων, των δαπέδων, των δοκών και άλλων στοιχείων, αλλά εφαρμόζονται διαστάσεις και υψόμετρα απαιτείται για την επεξεργασία της πρόσοψης.

Στην εικ. 6.2.2 δείχνει μια δομική ενότητα ενός κτιρίου με μια λίστα με τα ονόματα των δομικών στοιχείων.

Φιγούρα: 6.2.2. Δομικά στοιχεία του κτηρίου:

1 - θεμέλιο, 2 - τυφλή περιοχή, 3 - υπόγειο, 4 - φέροντες τοίχοι, 5 - ενδοδαπέδια επικάλυψη, 6 - επικάλυψη σοφίτας, 7 - χωρίσματα, 8 - σκέλος δοκού από στρώσεις δοκών, 9 - τόρνο, 10 - στήριγμα, 11 - ράφι , 12 - καταπακτή, 13 - σοφίτα, 14 - Mauerlat,

15 - Φουλί, 16 - υπέρθυρο, 17 - πτήση σκάλες, 18 - χορδές, 19 - προσγείωση, 20 - προθάλαμος

Φιγούρα: 6.2.3. Αρχιτεκτονικά (α) και εποικοδομητικά (β) τμήματα

Στο στάδιο ανάπτυξης των σχεδίων εργασίας, εκτελούνται δομικά τμήματα του κτηρίου, τα οποία δείχνουν τα δομικά στοιχεία του κτιρίου (θεμέλιο, δοκούς, δάπεδα κ.λπ.) και τη διασύνδεσή τους (Εικ. 6.2.2. Και Εικ. 6.2.3, β). Στα σχέδια εργασίας, η κατεύθυνση προβολής για κοψίματα χρησιμοποιείται, κατά κανόνα, σύμφωνα με το σχέδιο - από κάτω προς τα πάνω και από δεξιά προς τα αριστερά.

Στα τμήματα κτιρίων και κατασκευών, οι άξονες συντονισμού αφαιρούνται, τα αντίστοιχα σημάδια τοποθετούνται σε κύκλους, σχεδιάζεται μια γραμμή διαστάσεων και εφαρμόζονται διαστάσεις μεταξύ των γειτονικών αξόνων. Η θέση των δομικών στοιχείων των κτιρίων και των δομών σε ύψος καθορίζεται χρησιμοποιώντας σήματα και διαστάσεις ανύψωσης, οι οποίες είναι τοποθετημένες στις γραμμές επέκτασης των επιπέδων των αντίστοιχων στοιχείων. Μέσα στο τμήμα, εφαρμόζονται τα ύψη των δαπέδων, τα ανοίγματα των θυρών και των παραθύρων, καθώς και τα σημάδια ανύψωσης των δαπέδων και των προσγειώσεων των σκαλοπατιών. Κατά τη σχεδίαση ενός αρχιτεκτονικού τμήματος, όλες οι κατασκευές εκτελούνται με λεπτές γραμμές με την ακόλουθη σειρά:

1. Οι άξονες συντονισμού των κύριων φέροντων κατασκευών των τοιχωμάτων και των στηλών, εάν υπάρχουν, σχεδιάζονται με λεπτές διακεκομμένες γραμμές (Σχήμα 6.2.4, α). Η απόσταση μεταξύ των αξόνων συντονισμού λαμβάνεται από το σχέδιο κατασκευής (αυτοί οι άξονες σημειώνονται με κεφαλαία γράμματα του ρωσικού αλφαβήτου). Οι οριζόντιες γραμμές των επιπέδων σχεδιάζονται κάθετα στους άξονες συντονισμού: η επιφάνεια της γης (πεζοδρόμιο), το δάπεδο όλων των ορόφων, η κορυφή του πατώματος στη σοφίτα και η κορυφογραμμή της οροφής.

1. Τα περιγράμματα των εξωτερικών και εσωτερικών τοιχωμάτων εφαρμόζονται σε λεπτές γραμμές (λαμβάνοντας υπόψη τη δέσμευσή τους στους άξονες συντονισμού), χωρίσματα που εμπίπτουν στην κοπή, καθώς και το πάχος των δαπέδων ενδοδαπέδιας και σοφίτας και την κορυφογραμμή της οροφής (Εικ. 6.2.4, β). σημειώστε και σχεδιάστε την αφαίρεση του γείσου (από τον τοίχο) και του υπογείου, σχεδιάστε τις πλαγιές της οροφής.

2. Τα ανοίγματα των παραθύρων και των θυρών, καθώς και τα ορατά ανοίγματα της πόρτας και άλλα στοιχεία που βρίσκονται πίσω από το επίπεδο κοπής, σκιαγραφούνται στα εξωτερικά και εσωτερικά τοιχώματα και χωρίσματα (Εικ. 6.2.4, γ).

3. Κάνουν ένα σπάσιμο της σκάλας και το τακτοποιούν.

4. Σχεδιάστε γραμμές επέκτασης και διαστάσεων, κύκλους για τη σήμανση των αξόνων συντονισμού και σημάδια για τη ρύθμιση σημάτων ανύψωσης

5. Δημιουργήστε το τελικό περίγραμμα των ενοτήτων, σημειώστε τα σήματα και τις διαστάσεις του υψομέτρου, κάντε επεξηγηματικές επιγραφές και υποδείξτε το όνομα της ενότητας. αφαιρέστε επιπλέον γραμμές (Εικ. 6.2.4, δ).

Όταν διαστασιολογείται από το εξωτερικό του τμήματος ενός κτιρίου κατοικιών, τα ύψη κατεβαίνουν μόνο για το επίπεδο του εδάφους, το επίπεδο βεράντας, την προεξοχή οροφής, το σωλήνα, την κορυφογραμμή οροφής. Από το επίπεδο του εδάφους έως τις μαρκίζες της οροφής, τοποθετείται μια διαστατική αλυσίδα, συμπεριλαμβανομένων των διαστάσεων: από το έδαφος έως το περβάζι, το ύψος του παραθύρου, η απόσταση από την κορυφή του παραθύρου έως το περβάζι του επόμενου ορόφου κ.λπ. και από την κορυφή του παραθύρου του ανώτερου ορόφου έως τις μαρκίζες της οροφής. Μέσα στο κτίριο, σημειώνονται τα επίπεδα του ορόφου όλων των ορόφων, τα επίπεδα των ορόφων και των ενδιάμεσων χώρων, το επίπεδο του ορόφου εισόδου. Οι γραμμικές διαστάσεις δείχνουν το ύψος των δωματίων, το πάχος των δαπέδων, το ύψος του υπογείου, τις ενδιάμεσες και τις ορόφους πτήσεις (Παράρτημα 5).

Οι κατασκευαστικές περικοπές σχεδιάζονται με την ίδια σειρά. Τα τμήματα των τμημάτων γεμίζουν με εικόνες δομικών στοιχείων. Τα περιγράμματα στα σχέδια των τμημάτων είναι κατασκευασμένα με συμπαγή γραμμή σύμφωνα με την αρχή που ορίζεται στην παράγραφο 5 για την ακολουθία κατασκευής ενός σχεδίου.

Φιγούρα: 6.2.4. Η ακολουθία κατασκευής ενός τμήματος του κτιρίου

Υπολογισμός και γεωμετρική ανάλυση της σκάλας

Η βάση για τον υπολογισμό της σκάλας είναι το ύψος του δαπέδου, δηλαδή η απόσταση από το δάπεδο του ενός ορόφου στο πάτωμα του επόμενου ορόφου (ΒΑ). Τις περισσότερες φορές, σκάλες δύο πτήσεων με κλίση 1: 2 χρησιμοποιούνται σε κτίρια, επομένως η ενδιάμεση πλατφόρμα εγκαθίσταται σε ύψος ίσο με το μισό ύψος δαπέδου (NE / 2). Ρυθμίζουμε το ύψος του ανυψωτήρα και το πλάτος του πέλματος από την κατάσταση: b + h \u003d 450 mm. Το μήκος του μέσου βήματος ενός ατόμου σε μια οριζόντια επιφάνεια λαμβάνεται ως 600 mm και σε μια σκάλα - 450 mm. Για μια δεδομένη κλίση σκαλοπατιών, παίρνουμε το πλάτος πέλματος b \u003d 300 mm και το ύψος ανύψωσης h \u003d 150 mm, το οποίο αντιστοιχεί στα πρότυπα σχεδιασμού των πολιτικών κτιρίων. Ακολουθεί ένα παράδειγμα κατάρρευσης μιας σκάλας δύο πτήσεων, για την οποία κάνουμε πρώτα έναν υπολογισμό και, στη συνέχεια, γραφικές κατασκευές.

Ας υποθέσουμε ότι το ύψος του δαπέδου είναι NE \u003d 3000 mm, το πλάτος της πορείας είναι l \u003d 1050 mm, οι διαστάσεις του σκαλοπατιού είναι 150 × 300 mm. Το πλάτος της σκάλας B είναι ίσο με το συνολικό πλάτος και των δύο πτήσεων συν το κενό μεταξύ τους. Το κενό που απαιτείται για τη διέλευση ενός εύκαμπτου σωλήνα πρέπει να είναι τουλάχιστον 100 mm. Δεχόμαστε ένα κενό 100 mm.

B \u003d 2l +100 \u003d 2 × 1050 +100 \u003d 2200 mm.

Το ύψος μιας πορείας θα είναι NE / 2 \u003d 3000: 2 \u003d 1500 mm. Ο αριθμός των ανυψωτών n σε μια πορεία n \u003d 1500: 150 \u003d 10. Ο αριθμός των πέλματος m σε μια πορεία θα είναι ένας μικρότερος από τον αριθμό των ανυψωτικών, δεδομένου ότι το άνω πέλμα βρίσκεται στο επίπεδο της τοποθεσίας (βήμα ζωφόρου) m \u003d 10–1 \u003d 9. Το μήκος της οριζόντιας προβολής της πορείας (το ωοτοκία) δ.

d \u003d b × m \u003d 300 (10–1) \u003d 300 · 9 \u003d 2700 mm.

Λαμβάνοντας υπόψη το πλάτος του ορόφου C 1 \u003d 1600 mm και το πλάτος της ενδιάμεσης πλατφόρμας C 2 \u003d 1300 mm, προσδιορίζουμε το συνολικό μήκος της σκάλας

L \u003d d + C 1 + C 2 \u003d 2700 + 1600 + 1300 \u003d 5600 mm.

Μια γραφική κατανομή των σκαλοπατιών (ενότητα και σχέδιο) εκτελείται με την ακόλουθη σειρά:

- δύο κάθετες λεπτές γραμμές σχεδιασμένες σε απόστασηL (λαμβάνοντας υπόψη την κλίμακα), επιλέξτε το μήκος της σκάλας. Μέσα στη σκάλα, οι λεπτές γραμμές δείχνουν τη θέση των ορόφων και των ενδιάμεσων προσγειώσεων και οι λεπτές κάθετες γραμμές περιορίζουν το πλάτος τους.

- οριζόντια προβολήd (βαδίζοντας) διαιρείται με τον αριθμό των πέλματος m και κάθετες γραμμές σχεδιάζονται μέσω των σημείων που λαμβάνονται. Απεικονίζουμε τους τοίχους της σκάλας.

- το ύψος του δαπέδου διαιρείται με τον αριθμό των τμημάτων, ίσο με το διπλάσιο του αριθμούn ανυψωτικά σε μια πορεία, και οριζόντιες ευθείες γραμμές σχεδιάζονται μέσω των σημείων που λαμβάνονται?

Το προκύπτον πλέγμα χρησιμοποιείται για να σχεδιάσει το προφίλ των σκαλοπατιών (Εικ. 6.2.5, Α).

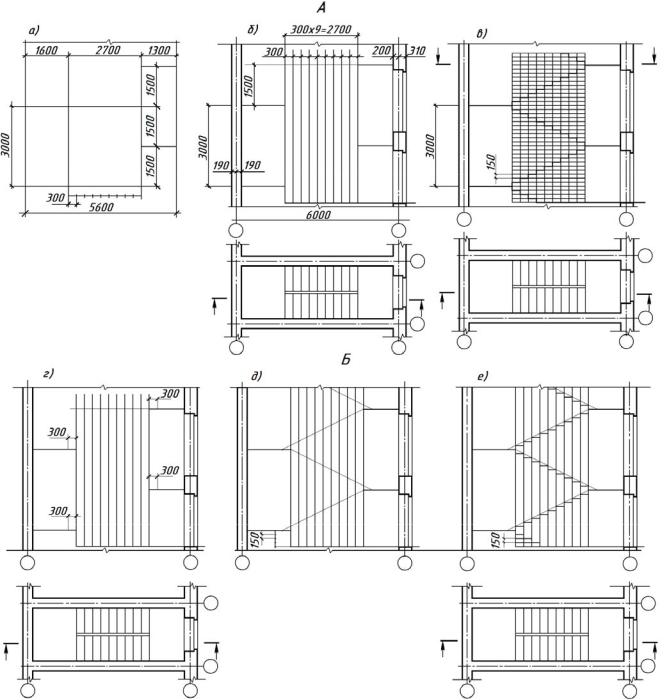

Φιγούρα: 6.2.5. Γραφική ανάλυση σκάλας

Στην εικ. 6.2.5, το Β δείχνει τη δεύτερη μέθοδο για την απόκτηση βοηθητικού πλέγματος. Τα περιγράμματα των τοιχωμάτων της σκάλας και τα περιγράμματα των προσγειώσεων είναι περιγραμμένα με μια σταθερή κύρια παχιά γραμμή. Οι βάλτοι που κόβονται στην τομή περικλείονται επίσης με μια συμπαγή κύρια παχιά γραμμή. Οι πορείες που δεν έπεσαν στο κομμένο κύκλο της συνεχούς

με λεπτή γραμμή.

Στην εικ. Το σχήμα 6 δείχνει μια διατομή της σκάλας.

Φιγούρα: 6.2.6. Τμήμα σκάλας

6.3. Σχεδιάζοντας την πρόσοψη

Προσόψεις - ορθογώνιες προεξοχές του κτηρίου στο κατακόρυφο επίπεδο - στην εξωτερική πλευρά του κτηρίου. Το σχέδιο πρόσοψης δίνει μια ιδέα για την εμφάνιση του κτιρίου, την αρχιτεκτονική του και τη σχέση των μεμονωμένων στοιχείων του. Οι προσόψεις είναι η θέα του κτηρίου από μπροστά, πίσω, πλάγια. Η θέα του κτιρίου από το μέτωπο, από την πλευρά του δρόμου ή την πλατεία ονομάζεται κύρια πρόσοψη, από την πλευρά της αυλής - αυλή και την πλάγια όψη - τέλος.

Στα σχέδια κτιρίων, το όνομα των προσόψεων υποδεικνύεται από τους αριθμούς των ακραίων αξόνων συντονισμού, για παράδειγμα, την πρόσοψη 1-20, πρόσοψη А-В ή κατά μήκος ενός άξονα - αντίστοιχα, η πρόσοψη κατά μήκος του άξονα Α, η πρόσοψη κατά μήκος του άξονα 20. Τα σχέδια των προσόψεων του κτιρίου δείχνουν την εξωτερική εμφάνιση του κτιρίου, τη θέση των παραθύρων, των θυρών, των μπαλκονιών, των πλακών, κ.λπ. (Εικ. 6.3.1).

Φιγούρα: 6.3.1. Πρόσοψη βιομηχανικού κτηρίου

Οι διαστάσεις στα σχέδια των προσόψεων δεν εφαρμόζονται, δείχνουν μόνο τους άξονες συντονισμού που βρίσκονται στις άκρες της πρόσοψης, στους αρμούς διαστολής, στις θέσεις των προεξοχών στο σχέδιο και τις διαφορές στα ύψη του κτιρίου. ΣΤΟ βιομηχανικά κτίρια Οι άξονες συντονισμού εφαρμόζονται σε μία από τις πλευρές κάθε ανοίγματος της πύλης.

Στα δεξιά ή αριστερά της εικόνας της πρόσοψης, σημειώστε ύψη - επίπεδο εδάφους, υπόγειο, κάτω και πάνω ανοίγματα, γείσο, κορυφή της οροφής κ.λπ. (Εικ. 6.3.1 και 6.3.2). Στις προσόψεις των κτιρίων, επισημαίνονται δομικά στοιχεία που δεν φαίνονται στα σχέδια σχεδίων και τμημάτων. Η πρόσοψη βασίζεται σε μια συμπαγή παχιά γραμμή πάχους περίπου 0,8 - 1,0 mm.

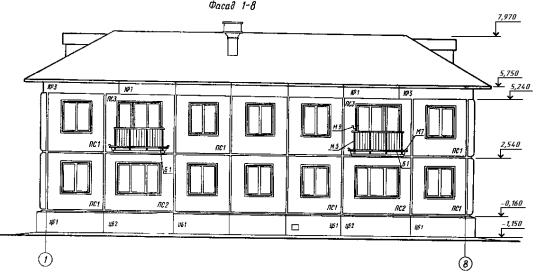

Φιγούρα: 6.3.2. Πρόσοψη ενός κτηρίου κατοικιών

Τα σχέδια προσόψεων γίνονται σε κλίμακα 1:20. 1:25; 1:50; 1: 100; 1: 200; 1: 500. Όλες οι κατασκευές που σχετίζονται με το σχέδιο της πρόσοψης εκτελούνται με την ακόλουθη σειρά:

1. Εφαρμόζονται οι ακραίοι άξονες συντονισμού και σχεδιάζονται οριζόντιες γραμμές που δείχνουν τη θέση του επιπέδου του εδάφους, το υπόγειο του κτιρίου, τα περβάζια παραθύρων, τις κορυφές των παραθύρων, το γείσο και την κορυφογραμμή της οροφής (Εικόνα 6.3.3, α)

2. Οι λεπτές γραμμές σχεδιάζουν το περίγραμμα του κτιρίου, τα ανοίγματα παραθύρων και πορτών, τα μπαλκόνια, τις πλάκες των κουβωτίων πάνω από τις εισόδους, το γείσο και άλλα αρχιτεκτονικά στοιχεία της πρόσοψης (Εικ. 6.3.3, β).

3. Σχεδιάστε κουφώματα, πόρτες, φράκτες μπαλκονιών, αερισμό και καμινάδες στην οροφή, βάλτε σημάδια υψομετρικών σημάτων

(Σχήμα 6.3.3, γ);

4. Αρχίζουν να σκιαγραφούν την πρόσοψη και να βάζουν τα σημάδια ανύψωσης. Τα ορατά περιγράμματα στα σχέδια των προσόψεων είναι κατασκευασμένα με σταθερή κύρια γραμμή. η γραμμή του περιγράμματος του εδάφους επιτρέπεται να εκτελείται με παχιά γραμμή που εκτείνεται πέρα \u200b\u200bαπό την πρόσοψη. (Σχήμα 6.3.3, d);

προσόψεις, σχέδια, τμήματα. Προσόψεις - μπροστινή (κύρια), πίσω, πλευρά αντιστοιχεί στην μπροστινή, πίσω, πλάγια όψη του κτιρίου. Η πρόσοψη καλείται συνήθως κατά μήκος των ακραίων (αριστερά και δεξιά) άξονες συντεταγμένων του κτιρίου, για παράδειγμα: μπροστινή πρόσοψη - "Πρόσοψη 1-14", πίσω - Πρόσοψη 14-1 ", αριστερή πλευρά -" Πρόσοψη Α-1 ". Η εικόνα των κτιρίων σε κατασκευαστικά σχέδια έχει τα δικά της ονόματα: πρόσοψη του κτιρίου (από το δρόμο) - κύρια πρόσοψη πίσω όψη - πρόσοψη αυλής αριστερή και δεξιά προβολή - πλευράή τελική πρόσοψη κάτοψη του κτιρίου - κάτοψη. Οι προσόψεις και το σχέδιο οροφής δίνουν μια ιδέα μόνο για την εμφάνιση του κτιρίου, τη θέση των παραθύρων, των θυρών, των πυλών, των αρχιτεκτονικών λεπτομερειών. Για να εξοικειωθείτε με τη θέση και τις διαστάσεις των χώρων μέσα στο κτίριο, με τις δομές κτιρίων, με την τοποθέτηση υγειονομικών συσκευών, τεχνολογικού εξοπλισμού, σχεδίων και τμημάτων χρησιμοποιούνται. Σχέδιο - κάτοψη, υπό όρους οριζόντιο τμήμα του κτηρίου, το οποίο συνήθως γίνεται πάνω από το επίπεδο του κάτω μέρους των ανοιγμάτων παραθύρων. Το σχέδιο σχεδίου δείχνει τι λαμβάνεται στο επίπεδο κοπής και τι βρίσκεται παρακάτω. Εάν είναι απαραίτητο, μεμονωμένα τμήματα του σχεδίου απεικονίζονται σε μεγαλύτερη κλίμακα στα σχέδια των στοιχείων του σχεδίου. Τομή είναι μια εικόνα ενός κτηρίου που διασπάται διανοητικά από ένα κατακόρυφο επίπεδο. Οι τομές γίνονται για να δείξουν την εσωτερική άποψη (εσωτερικό) των χώρων και να αποκαλύψουν τη θέση των κατασκευών. Ο τόπος διέλευσης του κενού επιπέδου για την απόκτηση διατομής υποδεικνύεται στο σχέδιο από μια ανοιχτή γραμμή με βέλη στα άκρα που δείχνουν την κατεύθυνση του βλέμματος του θεατή. Οι αριθμοί τοποθετούνται κοντά στα βέλη και η επιγραφή «1-1» ή «2-2» κ.λπ. γίνεται στο ίδιο το σχέδιο. Κλίμακα είναι η αναλογία των γραμμικών διαστάσεων του αντικειμένου που απεικονίζεται στο σχέδιο προς τις πραγματικές του διαστάσεις. Η ονομασία κλίμακας στο πεδίο σχεδίασης συνοδεύεται από το γράμμα M, για παράδειγμα M1: 100, M1: 200. Στα έργα των κτηνοτροφικών επιχειρήσεων, χρησιμοποιούνται συνήθως οι ακόλουθες κλίμακες: για γενικά σχέδια - 1: 500. 1: 1000; για προσόψεις - 1: 100; 1: 200; για σχέδια οικοδόμησης - 1: 100; 1: 200; για στοιχεία σχεδίων και ενοτήτων - 1:50; 1: 100. Άξονες συντονισμού (κέντρο) και βασικές παράμετροι του κτηρίου. Οι άξονες συντονισμού (ευθυγράμμιση) εφαρμόζονται στο σχέδιο του κτιρίου, οι οποίοι καθορίζουν τη θέση των κύριων υποστηρικτικών κατασκευών (τοίχοι και κολώνες). Κατά τη διάρκεια της κατασκευής, η μεταφορά του σχεδίου στη φύση και η διάσπαση του κτηρίου ξεκινά με τον καθορισμό των αξόνων συντεταγμένων στη θέση τους. Άξονες συντονισμού Τα κτίρια φαίνονται στο σχέδιο με μεγάλες διακεκομμένες γραμμές και υποδεικνύονται με σημάδια σταθερά σε κύκλους. Οι άξονες παράλληλοι στη μεγάλη πλευρά του κτηρίου επισημαίνονται με κεφαλαία γράμματα και κάθετα με αραβικούς αριθμούς. Σχετικά με τα σχέδια, τα σημάδια των αξόνων συντονισμού λαμβάνονται συνήθως στην αριστερή και την κάτω πλευρά και στις προσόψεις και τα τμήματα - κάτω. Οι κύριες διαστάσεις συντονισμού είναι το πλάτος των στηλών, το ύψος του δαπέδου. Οι άξονες ευθυγράμμισης των εσωτερικών στηλών και των εσωτερικών τοιχωμάτων ευθυγραμμίζονται με τους γεωμετρικούς τους άξονες. Οι άξονες ευθυγράμμισης των εξωτερικών τοιχωμάτων μπορούν να συμπίπτουν με την εσωτερική άκρη του τοιχώματος ή να απέχουν από αυτό με πολλαπλάσιο 100 mm (τιμή συντελεστή). Η ευθυγράμμιση με τους διαμήκεις και εγκάρσιους άξονες ευθυγράμμισης των εξωτερικών τοιχωμάτων και των στηλών κτιρίων ζώων πρέπει να πραγματοποιείται σύμφωνα με τους ακόλουθους κανόνες:

φέροντες τοίχους από τούβλα πάχους 380 mm ή περισσότερο, καθώς και τοίχους μεγάλων μπλοκ πάχους 400 mm ή περισσότερο, όταν οι δοκοί στηρίζονται σε αυτά, τα καλύμματα τοποθετούνται έτσι ώστε ο διαμήκης άξονας ευθυγράμμισης να περνά σε απόσταση 250 και 300 mm, αντίστοιχα, από την εσωτερική επιφάνεια των τοιχωμάτων. εάν τα ρουλεμάν από τούβλα έχουν πάσσαλα πάχους 130 mm, τότε η απόσταση από τον διαμήκη άξονα έως το επίπεδο του γύψου θεωρείται 200 \u200b\u200bmm. όταν οι πλάκες επικάλυψης στηρίζονται απευθείας στους τοίχους, η εσωτερική επιφάνεια του τοίχου μεταφέρεται από την κεντρική γραμμή προς το εσωτερικό του κτιρίου κατά 200 mm.

Πλάτος ανοίγματος - την απόσταση μεταξύ των διαμήκων αξόνων συντονισμού του κτηρίου. Βήμα στήλης - την απόσταση μεταξύ των εγκάρσιων αξόνων συντονισμού του κτηρίου. Ύψος δαπέδου - σε ένα μονοθέσιο, αυτή είναι η απόσταση από το επίπεδο του δαπέδου έως το κάτω μέρος της δομής στήριξης στο στήριγμα και πολυώροφο κτίριο - από το επίπεδο δαπέδου του δεδομένου δαπέδου έως το επίπεδο δαπέδου του υπερκείμενου δαπέδου. Η τυποποίηση έχει μεγάλη σημασία για τη βελτίωση της ποιότητας των γεωργικών κατασκευών. Τα τυπικά έργα αναπτύσσονται λαμβάνοντας υπόψη το μέγεθος των κατασκευαστικών μερών και των προϊόντων που κατασκευάζονται από τη βιομηχανία. Αυτό είναι δυνατό μόνο με βάση τη λειτουργία ενός μόνο αρθρωτού συστήματος EMC. Στη Ρωσία, η τιμή των 100 mm υιοθετείται ως ενιαία μονάδα, που υποδηλώνεται με το γράμμα M. Για να αντιστοιχίσετε τις διαστάσεις χωροταξίας των κτιρίων, χρησιμοποιούνται μεγεθυμένες μονάδες 6000, 3000, 1500, 1200, 600, 300 και 200 \u200b\u200bmm, πολλαπλάσια των 100 mm και ορίζονται αντίστοιχα 60M, ZOM, 15M, 12M, 6M, ZM και 2M. Για τον καθορισμό μικρών μεγεθών (τμήματα στηλών, δοκών, υπέρθυρων κ.λπ.), καθώς και το πάχος των υλικών πλακών και φύλλων, το πλάτος των κενών μεταξύ στοιχείων και ανοχών στην κατασκευή προϊόντων, χρησιμοποιούνται κλασματικές μονάδες: 50, 20, 10, 5, 2 και 1 mm, ορίζεται αντίστοιχα 1 / 2M, 1 / 5M, 1 / 10M, 1 / 20M, 1 / 50M, 1 / 100M. Για να εξασφαλιστεί η ενότητα των τεχνικών λύσεων στο σχεδιασμό των γεωργικών κτιρίων, έχουν αναπτυχθεί διαστασιακά σχήματα ενός κτιρίου κτηνοτροφίας και πουλερικών ενός ορόφου σε ένα αρθρωτό σύστημα, έχουν καθοριστεί οι ακόλουθες ενοποιημένες διαστάσεις: οι αποστάσεις μεταξύ των διαμήκων αξόνων ευθυγράμμισης, δηλαδή οι διαστάσεις των εκτάσεων των κτιρίων έως 12 m, λαμβάνονται ως πολλαπλάσια της μονάδας 1500 mm. εκτείνεται από 15 έως 24 m - πολλαπλάσια της μονάδας 3000 mm. εκτείνεται σε 24 m - πολλαπλάσια του συντελεστή 6000 mm. Τα προτεινόμενα ανοίγματα είναι 24, 21, 18, 15, 12, 10,5, 9, 7,5 και 6 μ. Το βήμα των στηλών από οπλισμένο σκυρόδεμα γίνεται κατά μήκος των ακραίων σειρών των 3 και 6 μ., Κατά μήκος των μεσαίων σειρών - 6 μ. Με μια τεχνολογική αιτιολόγηση, επιτρέπεται αύξηση των αναφερόμενων βημάτων, ενώ το μέγεθος του βήματος λαμβάνεται ως πολλαπλάσιο του 3. Το βήμα των ξύλινων αποχετεύσεων λαμβάνεται 4,8 m, επιτρέπεται ένα βήμα πολλαπλών 0,6 m. Το ύψος των χώρων από το επίπεδο του τελικού δαπέδου έως το κάτω μέρος των δομών στήριξης στα εξωτερικά τοιχώματα εντός των ορίων έως 3 m με διαβάθμιση που αντιστοιχεί σε δομοστοιχείο 300 mm, στην περιοχή από 3 έως 6 m - με διαβάθμιση που αντιστοιχεί σε διπλή ενότητα 600 mm, με ύψος άνω των 6 m - με διαβάθμιση 1200 mm. Διαστάσεις στα κατασκευαστικά σχέδια. Οι διαστάσεις στα κατασκευαστικά σχέδια συνδέονται με γραμμές ευθυγράμμισης. Στα σχέδια, οι διαστάσεις υποδεικνύονται από αριθμούς διαστάσεων και γραμμές διαστάσεων. Κατά τη σχεδίαση του μεγέθους ενός τμήματος ευθείας γραμμής, η γραμμή διαστάσεων σχεδιάζεται παράλληλα με αυτό το τμήμα και οι γραμμές επέκτασης είναι κάθετες προς τη διαστατική γραμμή. Οι αριθμοί διαστάσεων τοποθετούνται πάνω από το μέσο των γραμμών διαστάσεων. Οι γραμμές διαστάσεων στα κατασκευαστικά σχέδια περιορίζονται από serifs (πλάγιες παύλες) που βρίσκονται υπό γωνία 45 0 ως προς τη γραμμή διαστάσεων. Οι σειρές τοποθετούνται στη διασταύρωση των διαστάσεων και των γραμμών επέκτασης. Οι διαστάσεις στα σχέδια υποδεικνύονται σε χιλιοστά χωρίς να προσδιορίζεται η μονάδα μέτρησης. Στα σχέδια γενικών σχεδίων που γίνονται σε μικρή κλίμακα, οι διαστάσεις μπορούν να παρέχονται σε μέτρα. Σε σχέδια κατασκευής, οι εξωτερικές γραμμές διαστάσεων (από το ένα τέταρτο) συνήθως τοποθετούνται στα αριστερά και κάτω, έξω από το περίγραμμα του σχεδίου. Στην πρώτη γραμμή διαστάσεων, οι διαστάσεις των ανοιγμάτων του παραθύρου και της πόρτας και τα τείχη μεταξύ τους τοποθετούνται, στο δεύτερο - οι διαστάσεις μεταξύ των γειτονικών αξόνων, στο τρίτο - το μέγεθος μεταξύ των ακραίων αξόνων. Θέση μεμονωμένων δομικών στοιχείων, τεχνολογικών, υγειονομικών εγκαταστάσεων κ.λπ. "Δεμένο" με διαστάσεις στους άξονες συντονισμού. Οι γραμμικές διαστάσεις στα σχέδια υποδεικνύονται σε χιλιοστά χωρίς να ορίζονται μονάδες μέτρησης. Σε γενικά σχέδια, οι διαστάσεις δίνονται σε μέτρα. Εάν οι διαστάσεις δίδονται σε άλλες μονάδες, τότε οι αντίστοιχοι αριθμοί διαστάσεων καταγράφονται με τον προσδιορισμό των μονάδων μέτρησης ή υποδεικνύουν τις τεχνικές απαιτήσεις. Οι γραμμές διαστάσεων και στα δύο άκρα περιορίζονται από βέλη, επιτρέπεται να τερματίζουν γραμμές διαστάσεων με serif σε γωνία 45. Οι διαστάσεις τοποθετούνται πάνω από τις γραμμές διαστάσεων πιο κοντά στη μέση. Στα σχέδια, δύο ή τρισδιάστατες γραμμές σχεδιάζονται παράλληλα με τα διαμήκη και εγκάρσια τοιχώματα στα εξωτερικά άκρα. Στην πρώτη γραμμή διαστάσεων, οι διαστάσεις των ανοιγμάτων και των θυρών παραθύρου και θυρών τοποθετούνται, στη δεύτερη - οι διαστάσεις μεταξύ γειτονικών αξόνων ευθυγράμμισης, στο τρίτο - το μέγεθος μεταξύ των άκρων ακραίας ευθυγράμμισης. Για να δείξει το μέγεθος του εσωτερικού, σχεδιάζονται γραμμές διαστάσεων μέσα σε αυτά τα δωμάτια. Η συνολική έκταση των εγκαταστάσεων (σε τετραγωνικά μέτρα) τοποθετούνται μέσα σε αυτά τα δωμάτια και οι αριθμοί είναι υπογραμμισμένοι ή περικλείονται σε κύκλους. Στις περικοπές, καθορίζονται αριθμητικά αριθμητικά ύψη. Σημάδι - είναι ένας αριθμός που δείχνει το ύψος του σημείου πάνω από το επίπεδο του εδάφους. Η θέση των στοιχείων στο ύψος καθορίζεται χρησιμοποιώντας τα λεγόμενα υψόμετρα, τα οποία τοποθετούνται στις γραμμές επέκτασης των επιπέδων των αντίστοιχων στοιχείων. Το υψόμετρο δείχνει την απόσταση (ύψος) από το επίπεδο, το οποίο συμβατικά θεωρείται μηδέν. Συνήθως το επίπεδο του δαπέδου του πρώτου ορόφου του κτιρίου θεωρείται μηδενικό. Για το μηδέν σημάδι (± 0,000), υπό όρους, λαμβάνεται το επίπεδο του τελικού δαπέδου του πρώτου ορόφου. Στα κτηνοτροφικά κτήρια, το επίπεδο του περάσματος ζωοτροφών, του σέρβις ή της κοπριάς ζωοτροφών λαμβάνεται ως το μηδέν. Εμφανίζεται ένα επίπεδο κάτω από το μηδέν με το σύμβολο μείον (-). Για να προσδιοριστεί το υψόμετρο, ένα συμβατικό σύμβολο τίθεται με τη μορφή ισόπλευρου τριγώνου, που υποστηρίζεται από την κορυφή του στη γραμμή επέκτασης του αντίστοιχου επιφανειακού επιπέδου. Το δεξί μισό αυτού του τριγώνου μαυρίζει. Τα σήματα στάθμης τοποθετούνται σε μέτρα με τρία δεκαδικά ψηφία. Εφαρμόζεται η απόλυτη και σχετική ανύψωση. Τα κατασκευαστικά σχέδια δείχνουν τις σχετικές ανυψώσεις. Σύμβολα.Γραφικά και αλφαριθμητικά χρησιμοποιούνται ευρέως σε κατασκευαστικά σχέδια θρύλος... Τα γραφικά σύμβολα χρησιμοποιούνται για την απεικόνιση δομικών υλικών, δομικών στοιχείων, δομικών στοιχείων, ειδών υγιεινής κ.λπ. Το υλικό δεν έχει οριστεί εάν είναι ομοιογενές. Σε τμήματα κτιρίων και σε κάτοψη, συνήθως μόνο περιοχές που διαφέρουν ως προς το υλικό από την κύρια κατασκευή (για παράδειγμα, περιοχές από τούβλα σε τοίχους από πάνελ) διακρίνονται γραφικά. Αλφαβητικοί και αλφαριθμητικοί χαρακτηρισμοί (σημάδια δομικών στοιχείων, σύνδεσμοι με άλλα σχέδια, επεξηγήσεις κ.λπ.) χρησιμεύουν για να εξηγήσουν το σχέδιο. Ευθείες ή καμπύλες γραμμές - ηγέτες, που τελειώνουν με ένα σημείο ή ένα βέλος - μπορούν να κατευθυνθούν προς τα εξηγούμενα στοιχεία. Οι αριθμητικοί χαρακτηρισμοί χρησιμοποιούνται για την επισήμανση κτιρίων Κύριο σχέδιο, εγκαταστάσεις στα σχέδια κτιρίων, εξοπλισμός στα σχέδια της μάρκας TX κ.λπ. Η εξήγηση αυτών των ψηφιακών ονομασιών δίνεται στους πίνακες, οι οποίοι ονομάζονται, αντίστοιχα, "Λίστα και περιοχή εγκαταστάσεων", "Προδιαγραφή εξοπλισμού" κ.λπ. Επιγραφές που εξηγούν σχέδια γίνονται στους ηγέτες. Οι εξωτερικές επιγραφές σε πολυεπίπεδες δομές γίνονται στο "whatnots". Πάνω από τις οριζόντιες γραμμές, τα ονόματα των επιμέρους επιπέδων γράφονται με τη σειρά με την οποία βρίσκονται στη δομή από πάνω προς τα κάτω (δάπεδο, δάπεδα). Σήμανση δομικών κατασκευών. Τα σύγχρονα κτηνοτροφικά κτίρια είναι σε μεγάλο βαθμό προκατασκευασμένα - συναρμολογούνται από εργοστασιακές κατασκευές. Οι πιο διαδεδομένες είναι ενοποιημένες προκατασκευασμένες κατασκευές από οπλισμένο σκυρόδεμα, που παράγονται σύμφωνα με μια σειρά τυποποιημένων σχεδίων, το ίδιο για διαφορετικές περιοχές της χώρας. Σε τέτοια προϊόντα αποδίδονται τα κατάλληλα σήματα, τα οποία τοποθετούνται στα σχέδια εργασίας των κτιρίων. Οι μάρκες αποτελούνται κυρίως από τα αρχικά γράμματα των ονομάτων των αντίστοιχων στοιχείων, για παράδειγμα: PSL - πάνελ τοίχου κατασκευασμένο από ελαφρύ σκυρόδεμα, SFB - προκατασκευασμένη δοκό θεμελίωσης. Δίπλα στα γράμματα, τοποθετούνται αριθμοί που καθορίζουν τις διαστάσεις των στοιχείων σε εκατοστά, για παράδειγμα: SK2-33 - μια προκατασκευασμένη στήλη πλάτους 200 mm και μήκους 3300 mm.

Πίνακας 3

Ορισμός επιστολών δομικών στοιχείων

κτηνοτροφικά κτίρια

Τα στοιχεία	Γραμματόσημα
Βάση οπλισμένου σκυροδέματος για στήλη
Προκατασκευασμένη δοκός από σκυρόδεμα
Προκατασκευασμένη στήλη από σκυρόδεμα
Δοκός οπλισμένου σκυροδέματος
Τριγωνικό στήριγμα από οπλισμένο σκυρόδεμα χωρίς πλαίσιο
Μεταλλικά-ξύλινα δοκάρια
Μεταλλική-ξύλινη καμάρα
Πλάκες από οπλισμένο σκυρόδεμα
Πίνακας πλίνθου
Ελαφρύ πάνελ τοίχου από μπετόν

Οι πληροφορίες για όλα τα προκατασκευασμένα προϊόντα που χρησιμοποιούνται για την κατασκευή ενός κτηρίου συντάσσονται με τη μορφή πινάκων - προδιαγραφές που περιέχουν μια λίστα προϊόντων και τα τεχνικά χαρακτηριστικά τους. Για κάθε τύπο προϊόντος στο έργο, δίδονται ξεχωριστοί πίνακες: προδιαγραφή προϊόντων από οπλισμένο σκυρόδεμα, προδιαγραφή μεταλλικές κατασκευές, προδιαγραφές ξυλουργικής κ.λπ. Ασκηση 1. Εξερευνώ τυπικό έργο εγκαταστάσεις για τη διατήρηση των ζώων (αχυρώνα, χοιροστάσιο κ.λπ.) σύμφωνα με το παρακάτω σχήμα. Τίτλος σελίδας. Η σελίδα τίτλου του έργου πρέπει να αναφέρει: τον συγγραφέα του έργου, τον αριθμό, το όνομα του έργου, τον τίτλο και τον αριθμό του άλμπουμ, τη συμφωνία, το έτος έγκρισης και θέσης σε λειτουργία. Στο πρώτο φύλλο είναι απαραίτητο να διαβάσετε το όνομα του έργου, τη σύνθεση του έργου, το περιεχόμενο του άλμπουμ, να δώσετε προσοχή στη σήμανση των σχεδίων, στους αριθμούς σελίδων και στις αποδεκτές συμβάσεις. Μετά από αυτό, μελετήστε την επεξηγηματική σημείωση. Μπορεί να είναι πλήρης, με λεπτομερείς ενότητες ή σύντομες. Η κατά προσέγγιση σύνθεση της επεξηγηματικής σημείωσης: ένα κοινό μέρος · απαιτήσεις για τοποθέτηση, για τον ιστότοπο · αρχιτεκτονικές και κατασκευαστικές κατασκευές (θεμέλια, τοίχοι, οροφές, δάπεδα, δοκοί, στέγες, χωρίσματα, παράθυρα, πόρτες, φινιρίσματα). προδιαγραφή δομικών προϊόντων · εσωτερικός εξοπλισμός · θέρμανση, εξαερισμός, παροχή νερού, πόσιμο αυτοκινήτων, αποχέτευση, ηλεκτρικός φωτισμός, μηχανοποίηση τεχνολογικών διεργασιών · ειδικές οδηγίες για την κατασκευή κτιρίου, πυρασφάλεια, προστασία του περιβάλλοντος. Σημείωση σχετικά με τις κλιματολογικές ζώνες, επιλογές για λύσεις σχεδιασμού για τοίχους, δάπεδα, το επίπεδο θερμικής προστασίας για διάφορες κλιματολογικές συνθήκες. Τα τμήματα αφαίρεσης κοπριάς, αποχέτευσης, θέρμανσης και εξαερισμού απαιτούν ιδιαίτερη προσοχή. Για να πάρετε μια ιδέα για την εμφάνιση ενός κτιρίου, μελετήστε προσόψεις. Εξετάστε την κάτοψη πάνω από το μηδέν. Δώστε προσοχή στη διαμόρφωση (ορθογώνιο, σχήμα L, σχήμα U, ένθετα) και το μέγεθος του κτιρίου. Όλες οι διαστάσεις πρέπει να αναφέρονται σε άξονες ευθυγράμμισης. Βρείτε τους άξονες εγκάρσιας ευθυγράμμισης (συντονισμός) (μεταβείτε από κάτω προς τα πάνω, τερματίστε με κύκλο με ονομασία αριθμών), διαμήκεις άξονες ευθυγράμμισης (πηγαίνετε από δεξιά προς αριστερά, που υποδεικνύονται μέσα στον κύκλο με κεφαλαία γράμματα). Χρησιμοποιώντας τον πίνακα "Επεξήγηση των χώρων", μελετήστε τη σύνθεση των χώρων: προσδιορίστε τις διαστάσεις του κτιρίου (μήκος, πλάτος, απόσταση στηλών, πλάτος ανοίγματος, αριθμός διαστημάτων), βρείτε τοίχους, προβλήτες, πύλες, ανοίγματα παραθύρων και θυρών (δώστε προσοχή στον προσδιορισμό των θυρών, των παραθύρων με μία σύνδεση, με δύο συνδέσεις, προσδιορίστε το πάχος των τοίχων, το μέγεθος του ανοίγματος των παραθύρων, των πυλών, των τοίχων). Στη συνέχεια, εξετάστε τα τμήματα του κτιρίου κατά μήκος του επιπέδου I-I (διατομή), II-II (διαμήκης τομή), κ.λπ. Στην ενότητα I-I, βρείτε τους διαμήκους άξονες, πλάτος, αριθμός διαστάσεων, ανύψωση. Προσδιορίστε το ύψος των τοιχωμάτων, το ύψος έως τον πυθμένα των προεξέχοντων κατασκευών. Εξετάστε τη δομή του δαπέδου - όλα τα στοιχεία. Δώστε ιδιαίτερη προσοχή στο πάχος της μόνωσης (σύμφωνα με τον πίνακα "Πάχος μόνωσης", μάθετε πιο αξιόπιστη θερμομόνωση του δαπέδου και τα συνιστώμενα υλικά θερμομόνωσης). Επεξεργάζομαι το σχεδιασμό κόμβων και τμημάτων στην κορυφογραμμή, αρμούς οροφών και τοίχων. Ανάγνωση σχέδια για τη διάταξη του τεχνολογικού εξοπλισμού, σχέδια του πλαισίου του κτιρίου, σχέδιο συναρμολόγησης δοκών, πλακών δαπέδου ή καλυμμάτων. Στα φύλλα με τη σήμανση TX, μελετήστε τη διάταξη τεχνολογικός εξοπλισμός. Σε φύλλα με σήμανση OV βρείτε διαγράμματα εγκαταστάσεων εξαερισμού, σχέδια και τμήματα συστημάτων εξαερισμού, προδιαγραφές εξοπλισμού εξαερισμού, τρόπος χρήσης του σε διαφορετικές περιόδους του έτους. Εξετάστε τον πίνακα ισορροπίας θερμότητας-αέρα. Δώστε προσοχή στα αρχικά δεδομένα για τον υπολογισμό της ανταλλαγής αέρα: ρυθμοί απελευθέρωσης υγρασίας, παράμετροι εσωτερικού και εξωτερικού αέρα, συμμόρφωση με τις κλιματολογικές συνθήκες του εργοταξίου. Μελετήστε τα χαρακτηριστικά του εξοπλισμού εξαερισμού (PU - μονάδες τροφοδοσίας, VU - μονάδες εξάτμισης), φυσικό σύστημα εξαερισμού, τρόπος λειτουργίας τροφοδοσίας και μονάδες εξάτμισης σε διαφορετικές περιόδους του έτους. Εργασία 2. Δημιουργήστε ένα σχέδιο και μια ενότητα του κύριου χώρου για τη διατήρηση των ζώων σε χαρτί γραφήματος της μορφής Α 3. Ερωτήσεις ελέγχου: 1. Πώς επισημαίνονται τα κατασκευαστικά σχέδια και τα φύλλα τους; 2. Τι είναι μια πρόσοψη, σχέδιο, τμήμα ενός κτηρίου; Οι ονομασίες τους. 3. Η κλίμακα των σχεδίων, ο χαρακτηρισμός τους. 4. Εξηγήστε ποιοι είναι οι άξονες συντονισμού, σκοπός, τύποι, ονομασία τους. 5. Βασικές παράμετροι του κτιρίου. Εξηγήστε την ουσία τους. Κανόνες μεγέθους. 6. Ποιες συμβάσεις χρησιμοποιούνται στα σχέδια; Ο σκοπός τους.

Θέμα 4. Κτηνοτροφικές επιχειρήσεις

L. I. Shmurnova, T. V. Timofeeva, A.I. Κουκαρτσούκ

ΟΔΗΓΙΕΣ

ΣΤΗΝ ΕΠΙΔΟΣΗ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΕΡΓΑΣΙΑΣ

"ΣΧΕΔΙΑ ΑΡΧΙΤΕΚΤΟΝΙΚΗΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗΣ

ΠΟΛΙΤΙΚΑ ΚΤΙΡΙΑ "

Για μαθητές 2ου έτους

ειδικότητες "Κατασκευή" και "Αρχιτεκτονική"

Ομάδα ____________________________

Μαθητης σχολειου ___________________________

Δάσκαλος _____________________

Μόσχα

Εκδοτικός Οίκος Πανεπιστημίου Φιλίας των Λαών

Πανεπιστήμιο Φιλίας Λαών της Ρωσίας

Shmurnova L.I., Timofeeva T.V., Kukharchuk A.I.

Μεθοδολογικές οδηγίες για την υλοποίηση του μαθήματος "Αρχιτεκτονικά και κατασκευαστικά σχέδια πολιτικών κτιρίων." Για μαθητές δεύτερης χρονιάς της ειδικότητας "Κατασκευή" και "Αρχιτεκτονική". –Μ .: Εκδοτικός οίκος του Πανεπιστημίου RUDN, 2009. –18 σελ.

Προετοιμάστηκε στο Τμήμα Περιγραφικής Γεωμετρίας και Σχεδίου.

Εκδοτικός Οίκος Πανεπιστημίου Ρωσίας Φιλίας, 2009

Εισαγωγή

Τα κατασκευαστικά σχέδια κτιρίων και κατασκευών συντάσσονται σύμφωνα με τους γενικούς κανόνες ορθογώνιας προβολής. Κατά την εκτέλεσή τους, είναι απαραίτητο να καθοδηγηθείτε από τις απαιτήσεις των ESKD (Unified System for Design Documentation) και SPDS (System τεκμηρίωση έργου για κατασκευή) που αλληλοσυμπληρώνονται. Έτσι, κατά την εκτέλεση αρχιτεκτονικών και κατασκευαστικών σχεδίων, είναι απαραίτητο να ληφθεί υπόψη χαρακτηριστικά και συμβάσεις άλλα από εκείνα που υιοθετήθηκαν σε σχέδια μηχανικής μηχανικής:

1. στο όνομα και τον χαρακτηρισμό των εικόνων (τύποι και ενότητες) ·

2. στη διαστασιολόγηση.

3. στην εικόνα του πάχους γραμμής του ορατού περιγράμματος.

Από το σύνολο των σχεδίων μηχανικής και κατασκευής, αυτές οι οδηγίες προβλέπουν τη μελέτη των κύριων αρχιτεκτονικών και κατασκευαστικών σχεδίων: σχέδια, προσόψεις, τμήματα. Από τα σχέδια, θα εξετάσουμε μόνο κατόψεις.

Το έργο του μαθήματος περιλαμβάνει την υλοποίηση αρχιτεκτονικών και κατασκευαστικών σχεδίων: ένα σχέδιο του πρώτου ορόφου ενός κτιρίου, μιας πρόσοψης, μιας διατομής και ενός κόμβου, που εκτελούνται σε φύλλα μορφής Α-1. Σε αυτήν την περίπτωση, το σχέδιο του πρώτου ορόφου και η πρόσοψη γίνονται σε κλίμακα 1: 100, μια τομή σε κλίμακα 1:50, ένας κόμβος σε κλίμακα 1:10.

Σχ. 1 Διάταξη εικόνων στο φύλλο.

Το GOST R21.1101-92 (SPDS) καθορίζει ομοιόμορφες φόρμες, μεγέθη και τη διαδικασία για τη συμπλήρωση των κύριων επιγραφών στα σχέδια των φοιτητικών εργασιών και των προγραμμάτων αποφοίτησης.

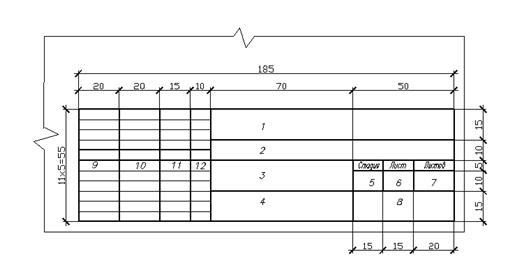

Εικ. 2 Η κύρια επιγραφή σε φύλλα σχεδίων κτιρίων.

Στη στήλη 1 - το όνομα του τμήματος, ο προσδιορισμός του όρου χαρτί (KR), ο αριθμός της επιλογής. Κεφαλαία γραμματοσειρά, μέγεθος 7.

Στήλη 2 - το όνομα του έργου, έργο. Κεφαλαία γραμματοσειρά, μέγεθος 5.

Στήλη 3 - το όνομα της εργασίας. Κεφαλαία γραμματοσειρά, μέγεθος 5.

Στήλη 4 - το όνομα των εικόνων που τοποθετούνται σε αυτό το φύλλο. Κεφαλαία γραμματοσειρά, μέγεθος 3.5.

Στη στήλη 5 - Υ (σχέδια κατάρτισης).

Η στήλη 6 είναι ο κανονικός αριθμός του φύλλου. Σε έγγραφα που αποτελούνται από ένα φύλλο, η στήλη δεν συμπληρώνεται.

Στήλη 7 - ο συνολικός αριθμός φύλλων CD.

Στήλη 8 - αριθμός ομάδας, όνομα πανεπιστημίου. Πεζά γραμματοσειρά, μέγεθος 5.

Στη στήλη 9 - από κάτω προς τα πάνω - "Φοιτητής", "Αποδεκτός", "Σύμβουλος". Πεζά γραμματοσειρά, μέγεθος 3.5

Στις στήλες 10, 11, 12, αντίστοιχα, το επώνυμο, υπογραφή, ημερομηνία.

Σχ. 3 Ένα παράδειγμα συμπλήρωσης του μπλοκ τίτλου σε φύλλα αρχιτεκτονικών και κατασκευαστικών σχεδίων.

Κατά την κατασκευή αρχιτεκτονικών και κατασκευαστικών σχεδίων, είναι επιθυμητό να χρησιμοποιήσετε μια στενή αρχιτεκτονική γραμματοσειρά, η οποία είναι απλή, καθαρή σε περίγραμμα και ευανάγνωστη (βλ. Εικ. 4).

Εικ. 4 Αρχιτεκτονική (στενή) γραμματοσειρά.

Το πλάτος των γραμμάτων κυμαίνεται από 1/4 έως 1/8 του ύψους. Η απόσταση μεταξύ των γραμμάτων δεν είναι μικρότερη από το μισό του πλάτους τους. Στις επικεφαλίδες, η απόσταση μεταξύ των γραμμάτων σε λέξεις αυξάνεται στα 4/5 του ύψους του γράμματος. Το πλάτος διαδρομής των γραμμάτων είναι 1/15 - 1/20 του ύψους τους.

Αρχικά, όλα τα σχέδια γίνονται με μολύβι σε λεπτές γραμμές. Αφού ελέγξει τα σχέδια του δασκάλου, το έργο περιγράφεται με μελάνι. Οι μαθητές που σπουδάζουν στην "Αρχιτεκτονική" εκτελούν καθαρισμό προσόψεων

Πριν ξεκινήσετε την εργασία, είναι απαραίτητο να εξοικειωθείτε με τα δεδομένα της μεμονωμένης εργασίας.

Η ανάθεση περιέχει σχηματικά σχέδια σχεδίων, πρόσοψη, τμήμα κτιρίου, δέσιμο ανοιγμάτων παραθύρων και πορτών, τη θέση της σκάλας και τον εξοπλισμό υγιεινής. Το προσάρτημα στο γραφικό μέρος υποδεικνύει τα υλικά και το πάχος των εξωτερικών και εσωτερικών τοίχων του ρουλεμάν, χωρίσματα, τις διαστάσεις του ανοίγματος του παραθύρου και της πόρτας. Το τμήμα δείχνει τα σημάδια ανύψωσης της οροφής, αλληλεπικάλυψη ενδοδαπέδιας επιφάνειας, το βάθος της βάσης του θεμελίου.

Τα ονόματα της πρόσοψης, της κάτοψης, της ενότητας βρίσκονται πάνω από την εικόνα και δεν είναι υπογραμμισμένα.

Σχεδίαση σχεδίου 1ος όροφος του κτιρίου.

Συνιστάται να ξεκινήσετε την εκτέλεση του γραφικού μέρους της εργασίας του μαθήματος σχεδιάζοντας ένα σχέδιο του πρώτου ορόφου.

Κάτοψη κτιρίου - Αυτό είναι ένα οριζόντιο τμήμα που κατασκευάζεται στο επίπεδο των ανοιγμάτων των παραθύρων και των θυρών. Το σχέδιο του κτιρίου δίνει μια ιδέα για το σχήμα του κτιρίου ως προς και τη σχετική θέση των μεμονωμένων δωματίων του.

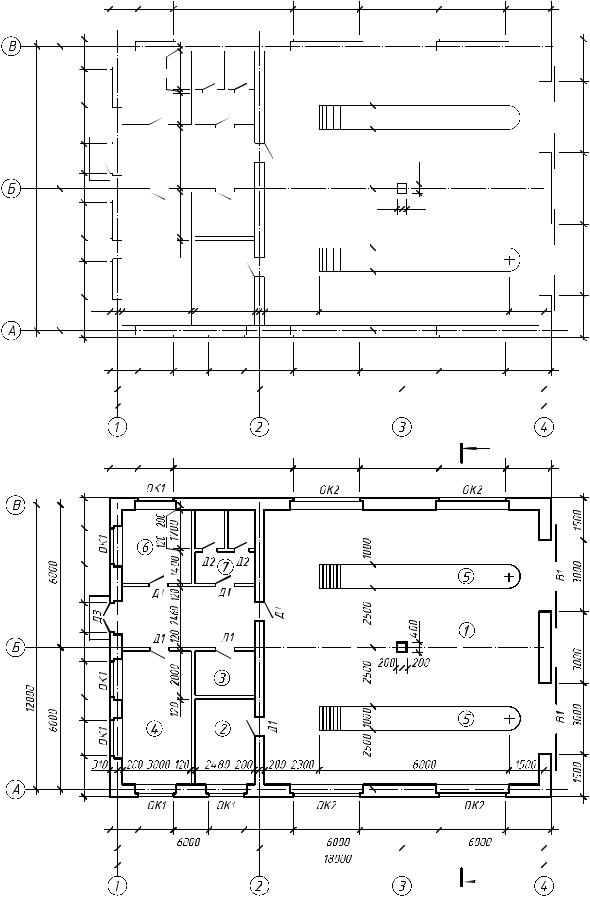

Η ακολουθία της κατάρτισης ενός σχεδίου .

1. Εκτελέστε διαμήκη και εγκάρσια συντονισμός άξονας. Αυτοί οι άξονες κινούνται κατά μήκος των υποστηρικτικών δομών (κολόνες και τοιχώματα κεφαλαίου), δηλ. σε εκείνα τα μέρη όπου θα βρίσκονται τα θεμέλια. Οι κάθετοι άξονες υποδηλώνονται με αραβικούς αριθμούς από αριστερά προς τα δεξιά και οριζόντιους από κάτω προς τα πάνω με γράμματα του ρωσικού αλφαβήτου (εκτός από τα γράμματα E, Y, O, Z, Ts, Ch, Sh, B, L, L) σε κύκλους με διάμετρο 8-12 mm. Δεν επιτρέπονται παραλείψεις σε ψηφιακούς και αλφαβητικούς χαρακτήρες (εκτός από τις ενδείξεις).

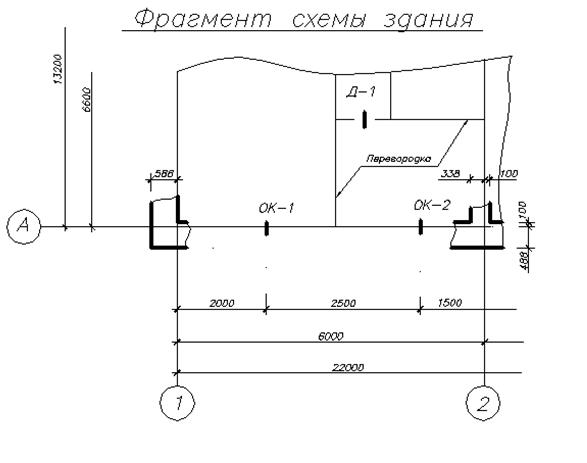

Σχ. 5 Θραύσμα του οικοδομικού σχεδίου.

Σχ. 6 Θραύσμα του σχεδίου.

2. Σχεδιάστε τα περιγράμματα των εξωτερικών και εσωτερικών φέροντων τοίχων και στηλών (εάν υπάρχουν). Σε αυτήν την περίπτωση, οι άξονες περνούν κατά μήκος του περιγράμματος του τοίχου, ή μετατοπίζονται εντός του τοίχου κατά 100 mm, ή περνούν στη μέση του τοίχου. Οι εξωτερικοί και εσωτερικοί τοίχοι φέρουν πάχος 2 ή 1,5 τούβλων, αντίστοιχα. Αυτό σημαίνει ότι 2 ή 1,5 τούβλα (σε μήκος) τοποθετούνται στον τοίχο (βλ. Σχήμα 7.8)

Το μάθημα προβλέπει την εφαρμογή τοίχων από αρθρωτά τούβλα με διαστάσεις 288 Χ 138 Χ 63 και το πάχος του αρμού κονιάματος t \u003d 12 χιλ.

Τότε το πάχος τοιχώματος δύο τούβλων θα είναι:

288 +12 + 288 \u003d 588 mm.

Το πάχος τοιχώματος των 1,5 τούβλων θα είναι:

288 +12 + 138 \u003d 438 mm

Σχ. 7 Τοίχος με 2 τούβλα Εικ. 8 Τοίχος με 1,5 τούβλα

3. Σχεδιάστε ανοίγματα παραθύρων και πορτών κατά μήκος των εξωτερικών τοίχων ... Σύμφωνα με τους όρους της ανάθεσης, αυτά τα ανοίγματα πρέπει να γίνονται με τρίμηνα.

Τέταρτος Είναι μια προεξοχή στα άνω και πλευρικά μέρη των ανοιγμάτων τοίχοι από τούβλαμείωση της ροής του αέρα και διευκόλυνση της στερέωσης των θυρών και των παραθύρων.

Τα τρίμηνα ανοίγματα γίνονται σε κτίρια όπου οι άνθρωποι μπορεί να βρίσκονται κοντά σε ανοίγματα παραθύρων.

Σχ. 9 Ένα τέταρτο για αρθρωτά τούβλα.

Η εργασία καθορίζει τις διαστάσεις των μπλοκ πόρτας και παραθύρου. Στο διάγραμμα της πρώτης κάτοψης αναφέρεται το μέσο του ανοίγματος του παραθύρου και της πόρτας (εξωτερικά). Στο σχέδιο του πρώτου ορόφου, είναι απαραίτητο να τοποθετήσετε μια αλυσίδα μεγεθών ανοιγμάτων παραθύρων και πορτών κατά μήκος του περιγράμματος ολόκληρου του κτιρίου, λαμβάνοντας υπόψη τα τέταρτα. και συνδέστε αυτά τα ανοίγματα στους άξονες συντονισμού.

Παράδειγμα. Το πλάτος του μπλοκ παραθύρων ορίζεται b \u003d 1812 mm. Στο σχέδιο, πρέπει να υποδείξετε το μέγεθος, λαμβάνοντας υπόψη ένα τέταρτο: 1812-75x2 \u003d 1662

Φιγούρα: 10. Διαστάσεις παραθύρου με ένα τέταρτο

Σχεδιάστε τα περιγράμματα των κατατμήσεων ... Το πάχος των κατατμήσεων αναφέρεται στο κείμενο της εργασίας. Εάν το διάγραμμα σχεδίου σας δεν καθορίζει μια αγκύρωση για διαμερίσματα, μπορείτε να χρησιμοποιήσετε μια γραμμική κλίμακα. Είναι απαραίτητο να υποδείξετε σε ποια κατεύθυνση ανοίγουν οι πόρτες. Για απαιτήσεις πυρασφάλειας εξωτερικές πόρτες Άνοιξε εξω απο και οι πόρτες στο διαμέρισμα βρίσκονται μέσα στο διαμέρισμα. Οι πόρτες στο κάτοπτρο πρέπει να εμφανίζονται στην ανοιχτή θέση υπό γωνία 30˚ (βλ. Εικ. 11).

4. Σχεδιάστε τα είδη υγιεινής εξοπλισμός κουζίνας, αεραγωγοί. Τα τελευταία βρίσκονται στους εσωτερικούς τοίχους. (βλ. εικ. 12,13).

5. Σχεδιάστε πτήσεις από σκάλες και προσγειώσεις ... Στο σχέδιο της σκάλας του πρώτου ορόφου, απεικονίζουν την υπόγεια (κάτω) πορεία και το ήμισυ της κάτω κεντρικής πορείας κατά μήκος της διαγώνιας (έτσι δείχνουν συμβατικά ότι αυτή η πορεία πέφτει στην τομή) Στο σχέδιο του δεύτερου ορόφου, οι πτήσεις των σκαλοπατιών εμφανίζονται πλήρως, γιατί το κτίριο είναι διώροφο. Η κατεύθυνση ανύψωσης εμφανίζεται με ένα βέλος.

Σχ. 11 Υπό όρους εικόνα στο σχέδιο και στην ενότητα

α) παράθυρα, β) πόρτες.

Φιγούρα: 12. Σύμβολα στοιχείων των υδραυλικών συσκευών.

Φιγούρα: 13. Σύμβολα στοιχείων εξαερισμού.

6. Διάσταση. Στην κάτοψη, τοποθετούνται τρεις κλειστές διαστάσεις αλυσίδες κατά μήκος του εξωτερικού περιγράμματος:

α) τις διαστάσεις των τοιχωμάτων, των ανοιγμάτων των παραθύρων και των θυρών (η απόσταση από την πρώτη διαστατική αλυσίδα έως τον εξωτερικό τοίχο λαμβάνεται τουλάχιστον 15-20 mm, ώστε να μην παρεμποδίζεται η ανάγνωση του σχεδίου) ·

β) την απόσταση μεταξύ των αξόνων συντονισμού ·

γ) την απόσταση μεταξύ των ακραίων αξόνων συντονισμού.

Οι διαστάσεις στα κατασκευαστικά σχέδια εφαρμόζονται σύμφωνα με το GOST 2307-68, λαμβάνοντας υπόψη τις απαιτήσεις του GOST 21.1501-92. Έτσι, αντί για βέλη, χρησιμοποιήστε serifs ως μια σύντομη παύλα κύριος γραμμή περιγράμματος κεκλιμένη προς τα δεξιά υπό γωνία 45˚ προς τη γραμμή διαστάσεων. Εάν δεν υπάρχει αρκετός χώρος, τα serif μπορούν να αντικατασταθούν με τελείες.

εικ. 14 Serif μεγέθη.

Εάν στην εργασία υπάρχουν αρκετά ανοίγματα παραθύρων και θυρών του ίδιου μεγέθους, έχουν διαστάσεις από όλους , ανεξάρτητα από τον αριθμό τους.

Μέσα στο κτίριο, στο σχέδιο, είναι απαραίτητο να δείξετε τις διαστάσεις των δωματίων μεταξύ του εσωτερικού περιγράμματος των τοίχων και των χωρισμάτων, το πάχος των τοίχων και των χωρισμάτων και να δείξετε την περιοχή των μεμονωμένων δωματίων σε τετραγωνικά μέτρα με δύο δεκαδικά ψηφία. Η περιοχή είναι γραμμένη στην κάτω δεξιά γωνία και υπογραμμισμένη (βλ. Εικ. 6).

ΚΟΠΗ ΣΧΕΔΙΟ.

Τομή ονομάζεται εικόνα του κτιρίου, φτιαγμένο από κοπτικό μετωπικό ή επίπεδο προφίλ.

Το επίπεδο κοπής πρέπει να κινείται κατά μήκος των πιο σημαντικών τμημάτων του κτηρίου (κλιμακοστάσιο, ανοίγματα παραθύρων και πορτών κ.λπ.). Επομένως, μερικές φορές πραγματοποιείται κλιμακωτή τομή. Πρέπει να ληφθεί υπόψη ότι το επίπεδο του τμήματος περνά κατά μήκος των πορειών που βρίσκονται πλησιέστερα στον παρατηρητή (βλ. Εικ. 16).

Η κατεύθυνση του επιπέδου κοπής στο τμήμα υποδεικνύεται στο σχέδιο του 1ου ορόφου. Στην ίδια ενότητα, γίνεται μια επιγραφή: ΤΜΗΜΑ 1-1 ή ΤΜΗΜΑ Α-Α. Κατά την κοπή, το επίπεδο κοπής δεν τραβάται κατά μήκος των στηλών, κατά μήκος τοίχων, χωρισμάτων, δοκών οροφής και δαπέδων.

Η ακολουθία σχεδίασης της ενότητας.

1. Εκτελέστε κατακόρυφος αρθρωτό άξονες συντονισμού φέροντες τοίχοι σύμφωνα με το σχέδιο και την κατεύθυνση της κοπής.

2. Περιγράψτε τους τοίχους και τα χωρίσματα.

Σχεδιάστε οριζόντιες γραμμές στο επίπεδο του εδάφους, τα πέλματα της βάσης, το καθαρό δάπεδο των δαπέδων, το κάτω μέρος των πλακών της επένδυσης του ανώτερου δαπέδου, την κορυφή του πατώματος της σοφίτας, το περίγραμμα της οροφής, τα ανοίγματα παραθύρων και πορτών.

Το δάπεδο του πρώτου ορόφου των δαπέδων ενδοδαπέδιας και σοφίτας σχεδιάζεται με μία συμπαγή κύρια γραμμή, ανεξάρτητα από τον αριθμό των στρωμάτων στις δομές τους.

3. Τα ύψη των εσωτερικών δωματίων και τα κύρια εξωτερικά δομικά στοιχεία αναφέρονται στα αριθμητικά σημάδια. Για το σήμα των 0,000 στην κατασκευή, λαμβάνεται συμβατικά το σήμα του τελικού επιπέδου του 1ου ορόφου.

Σημάδι Είναι η απόσταση ύψους από το μηδέν επίπεδο. Μετράται σε μέτρα με τρία δεκαδικά ψηφία. Όλα τα στοιχεία που βρίσκονται κάτω από το επίπεδο του 1ου ορόφου (υπόγεια, θεμέλια κ.λπ.) επισημαίνονται με ένα σύμβολο μείον και πάνω από το επίπεδο του 1ου ορόφου - με ένα σύμβολο συν. Εάν είναι απαραίτητο, τα σήματα συνοδεύονται από κατάλληλες επιγραφές: Ур.ч.П. - το επίπεδο του καθαρού δαπέδου, Ur.z. - ισόγειο.

4. Σχεδιάστε μια σκάλα.

Οι σκάλες που χρησιμοποιούνται για καθημερινή χρήση καλούνται βασικός. Αποτελούνται εσωτερικές κύριες σκάλες από πορείες και προσγειώσεις ... Οι σκάλες αποτελούνται από σκαλοπάτια που στηρίζονται σε κεκλιμένες δοκούς, που ονομάζονται κοσουράμι ... Τα βήματα αποτελούνται από πάτημα και υψών ... Ύψος βημάτων ( υψών ) πρέπει να είναι ΟΧΙ πια 170 mm και το πλάτος του βήματος ( πέλμα) όχι λιγότερο 260 mm.

Εικ. 15 Διαστάσεις σημάτων και παραδείγματα σήμανσης.

Γραφική κατανομή των σκαλοπατιών.

1. Οι πλαγιές πορείας λαμβάνονται συνήθως ίσες με 1: 2. Θα πάρουμε το πλάτος του πέλματος στα 300 mm και το ύψος του ανυψωτήρα - κυμαίνεται από 150 έως 170 mm. Επιπλέον, το πλάτος του πρώτου και τελευταίου βήματος κάθε πορείας, που ονομάζεται διάζωμα , πάρτε το εύρος 220-260 mm.

2. Το πλάτος των προσγειώσεων δίδεται στην ατομική εργασία. Απόσταση μι από το επίπεδο του τοίχου στο πρώτο βήμα πρέπει να είναι τουλάχιστον 1200 mm. Επομένως, σε κτίρια με ύψος πατώματος 3,6 m, το πλάτος των σκαλοπατιών της ζωφόρου είναι 250 mm, και με χαμηλότερο ύψος δαπέδου, το πλάτος των σκαλοπατιών είναι 300 mm.

Πρέπει να υπάρχει απόσταση 100-200 mm μεταξύ των πτήσεων - το κενό που απαιτείται για τη διέλευση ενός εύκαμπτου σωλήνα.

Η γραφική κατανομή των σκαλοπατιών βασίζεται στο ύψος του δαπέδου και καθορίζει το επίπεδο της ενδιάμεσης πλατφόρμας (στο μισό ύψος του δαπέδου). Κάθετες γραμμές σχεδιάζονται κατά μήκος του αριθμού των βημάτων στο σχέδιο. Η απόσταση μεταξύ των γραμμών είναι ίση με το πλάτος του σκαλοπατιού και είναι 300 m

Το Σχήμα 16 δείχνει ένα παράδειγμα βλάβης μιας σκάλας δύο πτήσεων σε ένα κτίριο με ύψος δαπέδου H \u003d 3,1 m. Το ύψος κάθε πτήσης είναι H / 2 \u003d 1,55 μ. Ο αριθμός των ανυψωτικών σε μία πτήση είναι 1550/155 \u003d 10.

Εικ.16. Ανάλυση γραφικής σκάλας

Ο αριθμός των πέλματος είναι μικρότερος, γιατί το πλάτος του άνω βήματος της ζωφόρου περιλαμβάνεται στο πλάτος της πλατφόρμας. Η θέση της πορείας (το μήκος της οριζόντιας προβολής) είναι

d \u003d 300 (n-1) \u003d 300x9 \u003d 2700 mm.

3. Κάντε τις ακόλουθες διαστάσεις:

· Σημάδια ισογείου, καθαρού δαπέδου, πατωμάτων και χώρων.

· Σημάδια του πυθμένα των υποστηρικτικών δομών του καλύμματος.

Το σημάδι του κάτω μέρους του στηρίγματος των δομικών στοιχείων που είναι ενσωματωμένα στον τοίχο (μπαλκόνια, κουβούκλια κ.λπ.)

· Σημάδια στην κορυφή των τοίχων, γείσο?

· Διαστάσεις και αναφορά (σε ύψος) των ανοιγμάτων παραθύρων και πορτών στους εξωτερικούς τοίχους.

· Το πάχος των τοιχωμάτων και η πρόσδεσή τους στους άξονες συντονισμού.

ΤΜΗΜΑ 1-1

Φιγούρα: 17. Παράδειγμα τμήματος κτιρίου.

Φιγούρα: 18. Παραλλαγές του συγκροτήματος σκάλας.

ΠΡΟΣΟΧΗ

Πρόσοψη - Πρόκειται για προβολή ενός κτηρίου σε κατακόρυφο (μετωπικό) επίπεδο.

Η πρόσοψη δίνει μια ιδέα για την εμφάνιση του κτιρίου. Η πρόσοψη του κτηρίου που βλέπει στον κεντρικό δρόμο ονομάζεται το κύριο ... Η πρόσοψη μπορεί να είναι άκρο ή αυλή. Πάνω από την πρόσοψη δίνεται η αντίστοιχη επιγραφή του τύπου "Πρόσοψη 1-6" σύμφωνα με τους ακραίους άξονες από αριστερά προς τα δεξιά (βλέπε Εικ. 19.) Η πρόσοψη πρέπει να είναι απλή και όμορφη. Σε ορισμένες περιπτώσεις, το σχέδιο μπορεί να δείχνει την υφή των τοίχων (το υλικό από το οποίο κατασκευάζεται η διακόσμηση τοίχου).

Η πρόσοψη δείχνει:

· Ακραίοι άξονες συντονισμού του κτιρίου.

· Σημάδια στο επίπεδο του εδάφους, περιοχές εισόδου, κορυφή τοίχων, κάτω και πάνω ανοίγματα και στοιχεία πρόσοψης που βρίσκονται σε διαφορετικά επίπεδα (κουβούκλια, απομακρυσμένοι προθάλαμοι).

· Κουφώματα παραθύρων και πορτών, μπαλκόνια (εάν υπάρχουν), εξαερισμός και καμινάδες στην οροφή.

Στις προσόψεις, φτιαγμένες με σκιά, δεν γίνονται σημάδια.

Αφού συμπληρώσετε με ένα μολύβι και ελέγξετε από τον δάσκαλο, τα σχέδια πρέπει να κυκλώνονται με μελάνι. Το πάχος της διαδρομής δίνεται στον Πίνακα 1.

Τραπέζι 1.

Φιγούρα: 19. Παραδείγματα εκτέλεσης προσόψεων.

Υπάρχουν οι ακόλουθοι τύποι προσόψεων: η κύρια πρόσοψη, η πρόσοψη του ανακτόρου και οι πλευρικές ή τελικές προσόψεις.

Η κύρια πρόσοψη είναι η θέα του κτηρίου από το δρόμο ή την πλατεία. Το όνομα της πρόσοψης καθορίζεται από τους ακραίους άξονες συντονισμού μεταξύ των οποίων βρίσκεται το τμήμα του κτιρίου που φαίνεται στο σχέδιο ή από το σημάδι του άξονα που βρίσκεται στον τοίχο της πρόσοψης, για παράδειγμα, "Πρόσοψη 1-4", "Πρόσοψη А-В", " Διάγραμμα συναρμολόγησης προσόψεων 1-13 ". Η κλίμακα της πρόσοψης πρέπει να είναι ελάχιστη, αλλά επαρκής για να δείξει το ανάγλυφο του τοίχου, ανοίγματα, τρύπες στους τοίχους κ.λπ.

Συνιστάται να επισημάνετε αρμούς διαστολής, διαφυγές πυρκαγιάς, εξωτερικούς σωλήνες αποστράγγισης, ράμπες στις πύλες, γρίλιες με κουρτίνες κ.λπ. Χρησιμοποιείται μια συμβατική γραφική ονομασία για τη διάκριση τμημάτων τοιχωμάτων από υλικό που διαφέρει από το υλικό ολόκληρου του κτιρίου (Πίνακας 5). Σε κτίρια βιομηχανικού τύπου, με μεγάλη πρόσοψη με ρυθμική διάταξη παραθύρων, επιτρέπεται η εμφάνιση του μοτίβου των φύλλων παραθύρου μόνο σε δύο ή τρία ακραία ανοίγματα και στα δύο άκρα του κτηρίου.

Το μοτίβο των κουφωμάτων, ο τύπος των θυρών και οι πύλες εμφανίζονται μόνο σε προσόψεις κατασκευασμένες σε κλίμακα 1: 100 και μεγαλύτερες. σε μικρότερες κλίμακες, σχεδιάζονται μόνο τα περιγράμματα των βαλβίδων και των ανοιγμάτων.

Εάν υπάρχουν πολύπλοκες περιοχές στην πρόσοψη, απεικονίζονται ξεχωριστά σε μεγαλύτερη κλίμακα με τη μορφή θραύσματος. Στο κύριο σχέδιο της πρόσοψης, δίνεται ένας σύνδεσμος στα θραύσματά του με ένδειξη του αριθμού του φύλλου στο οποίο τοποθετούνται.

Το σχέδιο πρόσοψης είναι χτισμένο με βάση τα σχέδια του σχεδίου και τομής.

Στο όνομα της πρόσοψης, εάν είναι απαραίτητο, υποδείξτε την κλίμακα της εικόνας της, για παράδειγμα: "Πρόσοψη 1-22 (1: 200)".

Ένα παράδειγμα της πρόσοψης ενός κτιρίου κατοικιών φαίνεται στο Σχ. 25, και ένα κομμάτι της πρόσοψης του κτιρίου παραγωγής - στο Σχ. 26.

Στα σχέδια των προσόψεων, εφαρμόζονται και υποδεικνύουν:

- τους άξονες συντονισμού του κτιρίου (δομή), που περνούν στα χαρακτηριστικά σημεία της πρόσοψης (για παράδειγμα: ακραίες, σε αρμούς διαστολής, σε θέσεις προεξοχών στο σχέδιο και διαφορές ύψους) ·

- το εξωτερικό του κτηρίου, συμπεριλαμβανομένων παραθύρων, πορτών, πυλών, σκαλοπατιών, μπαλκονιών κ.λπ.

1.000 ç.ç. 1

2,450 +2,250

Φιγούρα: 25 4

Πρόσοψη 1-22 (1: 200)

			Θραύσμα 1

- υψόμετρα στο επίπεδο του εδάφους, περιοχές εισόδου, κορυφή τοίχων, κάτω και πάνω ανοίγματα και στοιχεία πρόσοψης που βρίσκονται σε διαφορετικά επίπεδα (κουβούκλια, απομακρυσμένοι προθάλαμοι). Επιτρέπεται η ένδειξη των σημείων του κάτω και του άνω μέρους των ανοιγμάτων στα τμήματα.

- υψόμετρα, διαστάσεις και αναφορές ανοιγμάτων και οπών που δεν αναφέρονται σε σχέδια και τμήματα.

- τύποι ανοιγμάτων παραθύρων πλήρωσης, εάν δεν αποτελούν μέρος προκατασκευασμένων κατασκευών τοίχων (δεν εμφανίζονται σε εκπαιδευτικές εργασίες) ·

και περικοπές?

- τον τύπο φινιρίσματος μεμονωμένων τμημάτων των τοιχωμάτων που διαφέρουν από τα υπόλοιπα (που ισχύουν) ·

- εξωτερικές σκάλες πυρκαγιάς και εκκένωσης, γειτονικές γκαλερί.

4. ΑΚΟΛΟΥΘΗ ΕΚΤΕΛΕΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΟΥ ΤΟΥ ΚΤΙΡΙΟΥ

4.1. Σκοπός και περιεχόμενο της εργασίας

Ο σκοπός της ανάθεσης είναι να μελετήσει τα χαρακτηριστικά και τις συμβάσεις στην εκτέλεση, το σχεδιασμό και την ανάγνωση των κατασκευαστικών σχεδίων κτιρίων, καθώς και να παγιώσει τις δεξιότητες κατασκευής μιας προοπτικής εικόνας αντικειμένων.

ΣΤΟ κάθε εργασία Η υπολογιστική και γραφική εργασία δείχνει ένα σχηματικό σχέδιο του σχεδίου, της πρόσοψης και του τμήματος του κτιρίου, την επεξήγηση των χώρων, καθώς και έναν κόμβο ή δομικό στοιχείο που πρέπει να σχεδιαστεί (Εικ. 27).

ΣΤΟ η εργασία πρέπει να κάνει τα εξής:

1. Σχεδιάστε κάτοψη σε κλίμακα 1: 100.

2. Κάντε ένα τμήμα του κτιρίου σε κλίμακα 1:50 (εάν υπάρχουν περισσότεροι από έναν όροφο, το τμήμα είναι κατασκευασμένο κατά μήκος της σκάλας).

3. Σχεδιάστε την πρόσοψη του κτιρίου σε κλίμακα 1: 100.

4. Σχεδιάστε το υποδεικνυόμενο συγκρότημα ή δομικό στοιχείο σε κλίμακα 1: 5 ή 1:10.

5. Κατασκευάστε μια προοπτική όψη του κτιρίου. Αρχιτεκτονικό σχέδιο κτιρίων και προοπτική

Τα κτίρια εκτελούνται το καθένα σε ξεχωριστό φύλλο χαρτιού σε σχήμα Α1.

Ως υλικό για εξωτερικούς και εσωτερικούς τοίχους, πάρτε ένα τούβλο (μέγεθος 250x120x65), για θεμέλια - σκυρόδεμα, για επιστρώσεις - προκατασκευασμένες πλάκες από σκυρόδεμα, για στέγη - χάλυβα.

Τα εξωτερικά τοιχώματα πρέπει να έχουν πάχος δύο τούβλων, δηλαδή 510 mm, εσωτερικά τοιχώματα κεφαλαίου - 1,5 τούβλα ή 380 mm, χωρίσματα (ανεξάρτητα από υλικό) - 100 mm.

Η κλίση της οροφής για χάλυβα είναι 18, ή 1/5 - 1/6 του ύψους έως την έκταση του κτιρίου που θα καλυφθεί.

Στο διάγραμμα σχεδίου, οι ακόλουθοι χαρακτηρισμοί υποδεικνύονται με γράμματα: ÎÊ1,, 2, ... - ανοίγματα παραθύρων. Ä1, Ä2, ... - πόρτες; В1, В2, ... - πύλη; Ενα μπάνιο; Toilet - τουαλέτα ËÊ - σκάλα, και επίσης μια επεξήγηση των χώρων.

4.2. Διάταξη φύλλου αρχιτεκτονικής κατασκευής κτιρίων

Ένα παράδειγμα τοποθέτησης στο σχέδιο ενός σχεδίου, πρόσοψης και τομής παρουσιάζεται στο Σχ. 27.

Το σχέδιο του κτιρίου πρέπει να τοποθετείται με τη μακριά πλευρά κατά μήκος του φύλλου, στραμμένη προς την πλευρά του σχεδίου που αντιστοιχεί στην κύρια πρόσοψη του κτιρίου στο κάτω άκρο του φύλλου.

Για να μπορέσετε να εφαρμόσετε αλυσίδες διαστάσεων και να επισημάνετε τους άξονες συντονισμού, το περίγραμμα του σχεδίου πρέπει να τοποθετηθεί περίπου σε απόσταση 75-80 mm από το πλαίσιο σχεδίασης.

Η πρόσοψη βρίσκεται στη θέση της μπροστινής όψης, και η διατομή στα δεξιά της πρόσοψης, έτσι ώστε να μπορούν να εφαρμοστούν οι απαραίτητες επιγραφές, διαστάσεις και σημάδια των αξόνων.

Μια διευρυμένη εικόνα ενός δομικού στοιχείου κτιρίου εμφανίζεται σε ελεύθερο χώρο στο σχέδιο και μια επεξήγηση εμφανίζεται πάνω από το μπλοκ τίτλου.

Αρχικά, η υπολογιστική και γραφική εργασία σχεδιάζεται εντελώς σε λεπτές γραμμές, μετά την οποία ελέγχεται από τον δάσκαλο, ο οποίος, με την σωστή εκτέλεση του σχεδίου, δίνει άδεια για εγκεφαλικό επεισόδιο.

Το περίγραμμα του σχεδίου πραγματοποιείται με τους κατάλληλους τύπους γραμμών διαφόρων πάχους σύμφωνα με το GOST 2.303-68 *, τις συστάσεις που καθορίζονται στην ενότητα 2.4 του εγχειριδίου και αυτούς τους πίνακες. 2.

4.3. Η ακολουθία του σχεδίου δόμησης

1. Σχεδιάστε και σημειώστε τους άξονες συντονισμού (βλ. Ενότητα 3.1

και εικ. 28).

2. Σχεδιάστε τα περιγράμματα του διαμήκους και εγκάρσιου εξωτερικού

και εσωτερικοί τοίχοι και στήλες κεφαλαίου (Εικ. 29).

3. Σχεδιάστε τα περιγράμματα των χωρισμάτων, δίνοντας προσοχή στη διαφορά στη σύνδεση εξωτερικών και κεφαλαίων εσωτερικών τοίχων, κεφαλαίων και χωρισμάτων (Εικ. 29 και 31).

4. Πραγματοποιήστε ανάλυση των ανοιγμάτων των παραθύρων και των θυρών (Εικ. 30).

5. Σχεδιάστε το μύθο είδη υγιεινής και άλλου εξοπλισμού, και επίσης υποδεικνύουν την κατεύθυνση των ανοιγόμενων θυρών (Εικ. 30).

6. Εάν είναι απαραίτητο, κάντε τον υπολογισμό της σκάλας και σχεδιάστε το σύμβολό της.

7. Σχεδιάστε γραμμές επέκτασης και διαστάσεων (Εικ. 30).

8. Πρόσφυμα απαιτούμενες διαστάσεις, σημάδια αξόνων και άλλα στοιχεία (εικ. 31).

9. Γίνονται οι απαραίτητες επιγραφές και καταρτίζεται το σχέδιο.

10. Ορίστε τα επίπεδα κοπής των κοψίματος.

Φιγούρα: 30 1

Φιγούρα: 31 1

4.4. Η ακολουθία του τμήματος του κτιρίου

1. Σχεδιάζεται μια οριζόντια γραμμή, η οποία λαμβάνεται ως το επίπεδο του τελικού δαπέδου του πρώτου ορόφου - το επίπεδο του είναι ίσο με το σημάδι

0,000 (εικ. 32)

2. Σχεδιάζεται μια δεύτερη οριζόντια ευθεία γραμμή, η οποία ορίζει την προγραμματισμένη επιφάνεια της γης και κατά μήκος της γραμμής του τελικού δαπέδου, τοποθετούνται οι αποστάσεις μεταξύ των αντίστοιχων αξόνων συντονισμού. Κάθετοι άξονες συντονισμού τραβιούνται μέσω αυτών των σημείων (Εικ. 32).

3. Και στις δύο πλευρές των κατακόρυφων ευθειών γραμμών σε απόσταση που καθορίζει το πάχος των εξωτερικών, εσωτερικών τοιχωμάτων και των χωρισμάτων που πέφτουν στο επίπεδο κοπής, σχεδιάστε τα περιγράμματά τους σε λεπτές γραμμές (Εικ. 33).

4. Σχεδιάστε μια γραμμή του περιγράμματος της οροφής, του δαπέδου, της οροφής, του υπογείου και της τυφλής περιοχής (εάν υπάρχει) (Εικ. 33). Το γείσο εμφανίζεται ως μετάβαση από τοίχο σε στέγη.

5. Απεικονίστε παράθυρα, πόρτες και τεχνολογικό εξοπλισμό που έπεσε στο επίπεδο κοπής (Εικ. 34).

6. Απεικονίζουν δομικά στοιχεία που βρίσκονται πίσω από το επίπεδο κοπής (πόρτες, παράθυρα, χωρίσματα κ.λπ.) (Εικ. 34).

7. Εφαρμόζονται κύκλοι σήμανσης των αξόνων συντονισμού και κύκλοι αναφοράς, δηλώνοντας τα στοιχεία της ενότητας που απεικονίζεται στα θραύσματα. Σχεδιάστε γραμμές επέκτασης και διαστάσεων, σχεδιάστε σήματα για σημάδια ανύψωσης (Εικ. 35).

8. Καταγράφουν τα σήματα ανύψωσης, τις διαστάσεις, τα σημάδια των αξόνων και άλλα στοιχεία. Γίνονται οι απαραίτητες επιγραφές (Εικ. 35).

4.5. Η ακολουθία σχεδίασης της πρόσοψης

1. Πρώτον, σχεδιάζεται μια οριζόντια γραμμή με το πάχος που υιοθετείται για το περίγραμμα της πρόσοψης, το οποίο είναι 30 mm μεγαλύτερο από το περίγραμμα της πρόσοψης (Εικ. 36)

2. Σχεδιάστε τη δεύτερη οριζόντια γραμμή σε απόσταση 1,5

χιλ από την πρώτη - τη γραμμή τυφλής περιοχής (εάν υπάρχει). Τα οριζόντια περιγράμματα του υπογείου, κάτω και πάνω από ανοίγματα (παράθυρο και πόρτα), γείσο, κορυφογραμμή και άλλα στοιχεία του κτιρίου εφαρμόζονται σε λεπτές γραμμές

3. Σχεδιάστε κάθετες γραμμές εστιακών αξόνων, τοίχων, ανοιγμάτων παραθύρων και πορτών κ.λπ. (εικ. 37). Σχεδιάστε ένα φράχτη

Μια εικόνα με τη μορφή νοητικής περικοπής ονομάζεται οριζόντιο επίπεδο που περνά στο επίπεδο των ανοιγμάτων των παραθύρων και των θυρών. Στην εικ. Τα σημεία 1.1 a, 6, c δείχνουν διάφορες επιλογές για το σχεδιασμό σχεδίων.

Το σχέδιο δόμησης δίνει μια ιδέα για το μέγεθος και το σχήμα του και περιλαμβάνει τη σχετική θέση των επιμέρους δωματίων. Το σχέδιο του κτιρίου δείχνει ανοίγματα παραθύρων και πορτών, τη θέση των σκαλοπατιών, των χωρισμάτων και των κύριων τοίχων, ενσωματωμένες ντουλάπες, είδη υγιεινής κ.λπ.

Εάν το σχέδιο, η πρόσοψη και το τμήμα του κτιρίου μπορούν να τοποθετηθούν σε ένα φύλλο, τότε το σχέδιο τοποθετείται κάτω από την πρόσοψη σε προβολή προβολής με αυτό.
Ωστόσο, λόγω του μεγάλου μεγέθους των εικόνων, τα σχέδια τοποθετούνται συνήθως σε ξεχωριστά φύλλα, με τη μακριά πλευρά τους τοποθετημένη κατά μήκος της μακράς πλευράς του φύλλου.

Ανάλογα με το σκοπό, διακρίνονται κάτοψη, υπόγεια, σοφίτα, στέγες, σχέδια συναρμολόγησης, τα οποία είναι διατάξεις στοιχείων προκατασκευασμένων κατασκευών (θεμέλια, δάπεδα, κουφώματα κ.λπ.) Στα ονόματα που τοποθετούνται στα σχέδια, παρατηρείται η ακόλουθη ορολογία: "Σχέδιο στο σήμα 0,000", "Σχέδιο 1-16 ορόφων", "Τεχνικό υπόγειο σχέδιο" κ.λπ.

Όλα τα δομικά στοιχεία που εμπίπτουν στο τμήμα (τοίχοι, κολόνες, κολόνες) είναι περιγραμμένα με μια σταθερή κύρια γραμμή.

Σχήμα 1.1. Διάφορες επιλογές σχεδιασμού για το σχέδιο κατασκευής

Στα σχέδια εφαρμόζονται σχέδια: αλυσίδες εξωτερικών και εσωτερικών διαστάσεων, συμπεριλαμβανομένου του πάχους των τοιχωμάτων, των χωρισμάτων, των διαστάσεων των ανοιγμάτων των παραθύρων και των θυρών (εσωτερικές διαστάσεις εφαρμόζονται μέσα στο σχέδιο, εξωτερικές διαστάσεις εφαρμόζονται έξω). περιοχή χώρων · σημάδια επιπέδων καθαρών δαπέδων (στην περίπτωση δαπέδων που βρίσκονται σε διαφορετικά επίπεδα) · τα ονόματα των χώρων ή την αρίθμησή τους (όταν αναφέρονται οι αίθουσες στο σχέδιο) · ενσωματωμένος και υγειονομικός εξοπλισμός.

Το σχέδιο δόμησης συντάσσεται με την ακόλουθη σειρά:

α) σχεδιάστε τους διαμήκους και εγκάρσιους άξονες συντονισμού ·
β) σχεδιάστε όλους τους εξωτερικούς και εσωτερικούς τοίχους, χωρίσματα και στήλες, εάν υπάρχουν
γ) κάντε μια ανάλυση των ανοιγμάτων των παραθύρων και των θυρών στα εξωτερικά και εσωτερικά τοιχώματα και χωρίσματα, δείξτε υπό όρους το άνοιγμα των θυρών, σχεδιάστε εξοπλισμό υγιεινής και εφαρμόστε τις απαραίτητες γραμμές επέκτασης και διαστάσεων ·
δ) βάλτε όλες τις διαστάσεις στο σχέδιο, κάντε τις κατάλληλες επιγραφές και ελέγξτε το σχέδιο που έγινε σε λεπτές γραμμές.
ε) μετά τις διορθώσεις και την αναθεώρηση των θέσεων που λείπουν, προχωρήστε στην τελική διαδρομή.

Κάτοψη σε σχέδια επίδειξης θα πρέπει να φέρει ολοκληρωμένες πληροφορίες σχετικά με τη σύνθεση του αντικειμένου, τη δομή του εσωτερικού χώρου και τη σύνδεση των χώρων. Επομένως, τα σχέδια τέτοιων σχεδίων δεν πρέπει να υπερφορτώνονται με διαστάσεις, σημάνσεις στοιχείων και άλλες ονομασίες.

Στα σχέδια επίδειξης των σχεδίων, εφαρμόζονται οι άξονες συντονισμού και καθορίζονται οι κύριες συνολικές διαστάσεις. Οι άξονες συντεταγμένων δεν πρέπει να σχεδιάζονται με διακεκομμένη γραμμή σε όλο το μήκος των τοιχωμάτων έως ότου τέμνονται με τις γραμμές διαστάσεων, όπως γίνεται στα σχέδια εργασίας.
Για να εξηγήσουν το σκοπό των χώρων σε καθένα από αυτά, γράφουν τα αντίστοιχα ονόματα ή τα ορίζουν με έναν σειριακό αριθμό και τα ονόματα εισάγονται στον πίνακα - την εξήγηση των χώρων. Σχετικά με τα σχέδια, είναι απαραίτητο να υποδείξετε τις θέσεις των τμημάτων και των τομών που φαίνονται στα σχέδια.

Σχετικά με το σχέδιο επεξηγηματικά σχέδια απεικονίστε λεπτομερώς όλα όσα σχετίζονται με τη λύση σχεδιασμού: εξωτερικές και εσωτερικές πόρτες με την κατεύθυνση του ανοίγματος τους, εξοπλισμός υγιεινής, εάν υπάρχει - σόμπες ή τζάκια, δείχνουν τη διάταξη των επίπλων στα κύρια δωμάτια.

Στο ισόγειο σχέδια απεικονίζει τα στοιχεία του γενικού σχεδίου, ακριβώς δίπλα στο κτίριο: μονοπάτια, τεχνικές τοπίου, μικρές μορφές. Σε αυτήν την περίπτωση, οι άξονες και οι γραμμές διαστάσεων πρέπει να αποδίδονται όσο το δυνατόν περισσότερο από το σχέδιο, έτσι ώστε να μην παρεμβαίνουν στην αντίληψη της κύριας λύσης σχεδιασμού.

Σχήμα 1.2. Ένα παράδειγμα σχεδίου για τον 1ο όροφο ενός κτηρίου

Βαθμός κορεσμού αρχιτεκτονικά σχέδια Οι λεπτομέρειες εξαρτώνται από την κλίμακα του σχεδίου. Όσο μεγαλύτερη είναι η κλίμακα, τόσο περισσότερο απαιτεί προσοχή στην ανάπτυξη λεπτομερειών που συγκεκριμενοποιούν τη σύνθεση σύνθεσης και σχεδιασμού και διακοσμούν το σχέδιο.

Με τον κορεσμό των αρχιτεκτονικών και κατασκευαστικών σχεδίων με λεπτομέρειες, είναι σημαντικό να βρεθεί ο πιο εκφραστικός γραφικός τρόπος εφαρμογής τους, αποκαλύπτοντας την αρχιτεκτονική και εποικοδομητική κατασκευή του σχεδίου και τη δομική του αξία. Αυτές οι απαιτήσεις πληρούνται καλύτερα γεμίζοντας τα τμήματα με μαύρο μελάνι, το οποίο δίνει μια καθαρή εικόνα. Σε αυτήν την περίπτωση, όλα τα άλλα στοιχεία του σχεδίου περιγράφονται με μια λεπτή μαύρη ή έγχρωμη γραμμή (βλ. Εικ. 1.1 α).
Εάν το σχέδιο ή ένα κομμάτι του σχεδίου εκτελείται σε μεγάλη κλίμακα (1:50 ή περισσότερο), τότε το μαύρο γέμισμα μελανιού θα είναι πολύ "βαρύ" και τραχύ. Σε αυτήν την περίπτωση, είναι καλύτερο να περιβάλλετε όλα τα τμήματα των τοιχωμάτων με μια μαύρη γραμμή 1,5-2 mm (βλ. Εικ. 1.1, b).

Χρησιμοποιούνται επίσης διάφορες μέθοδοι διακεκομμένης γραφικής παράστασης για την απεικόνιση τοίχων και των οριζόντιων τμημάτων τους (βλέπε Εικ. 1.1, γ). Το αρχιτεκτονικό και κατασκευαστικό σχέδιο του σχεδίου δεν μπορεί να γίνει μόνο σε ένα χρώμα, αλλά και να έχει διαφορετικό χρώμα των λεπτομερειών με νερομπογιές, τέμπερα ή γκουάς, εάν αυτό είναι απαραίτητο για γραφική σύνδεση με άλλα σχέδια έργου.

Τα έπιπλα και ο εξοπλισμός στο σχέδιο πρέπει να απεικονίζονται έτσι ώστε αυτά τα στοιχεία να μπαίνουν στο σχέδιο, όπως ήταν, σε ένα άλλο οριζόντιο επίπεδο που βρίσκεται κάτω από το τμήμα. Η γραμμή περιγράμματος για αυτά τα στοιχεία μπορεί να είναι μαύρη, ελαφρώς χωρισμένη ή χρωματισμένη. Στην εικ. Το 1.2 δείχνει ένα παράδειγμα κάτοψης κτιρίου κατοικιών.
