ΟΡΓΑΝΙΣΜΟΣ ΟΜΟΣΠΟΝΔΙΑΚΗΣ ΕΚΠΑΙΔΕΥΣΗΣ

ΤΕΧΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΑΤΗΣ ΑΔΕΙΑΣ

ΚΑΤΑΣΚΕΥΗ ΓΡΑΜΜΗ

ΤΜΗΜΑ ΟΙΚΟΔΟΜΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ

ΕΠΕΞΗΓΗΜΑΤΙΚΟ ΣΗΜΕΙΩΜΑ

Στο πρόγραμμα μαθημάτων

ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΜΟΝΟΛΙΘΙΚΗΣ ΑΝΤΙΠΡΟΣΩΠΕΙΑΣ

Περμ, 2009

Εισαγωγή

Το μονολιθικό δάπεδο με ραβδώσεις αποτελείται από μια μονολιθική πλάκα, δευτερεύουσες και κύριες δοκούς, μονολιθικά συνδεδεμένες μεταξύ τους.

Η ουσία ενός μονολιθικού δαπέδου με ραβδώσεις είναι ότι για την εξοικονόμηση σκυροδέματος, αφαιρείται από την τεντωμένη ζώνη και συγκεντρώνεται κυρίως στη συμπιεσμένη ζώνη. Στην τεντωμένη ζώνη, το σκυρόδεμα συγκρατείται μόνο για να φιλοξενήσει τον ενισχυμένο τεντωμένο οπλισμό.

Η μονολιθική πλάκα λειτουργεί κατά μήκος της κοντής πλευράς ως συνεχής δέσμη πολλαπλών διαστάσεων, στηρίζεται στις δευτερεύουσες δοκούς και συνδέεται μονολιθικά με αυτές.

Οι δευτερεύουσες δοκοί παίρνουν το φορτίο από τη μονολιθική πλάκα και το μεταφέρουν στις κύριες δοκούς, οι οποίες συνδέονται μονολιθικά με αυτές.

Οι κύριες δοκοί υποστηρίζονται από κολώνες και εξωτερικούς τοίχους.

1. Επιλέγοντας μια οικονομική επιλογή

1.1 Μονολιθική πλάκα με κύρια δοκάρια κατά μήκος του κτιρίου

Δευτερεύουσα ακτίνα μεγάλο ββ =6600 χιλ ; έκταση των κύριων δοκών μεγάλο γιγαμπάιτ =8000 χιλ ... Δεχόμαστε το ύψος της πλάκας η παρακαλώ =80 χιλ Για ε vr =11,5 kN / m 2 και το βήμα των δευτερευόντων δοκών 1600 χιλ (Σύκο. 1).

Φιγούρα: 1. "Σχέδιο από άποψη μονολιθικού δαπέδου με ραβδώσεις"

. , . ,

πάρτε το ύψος της δευτερεύουσας δοκού

. . , . ,

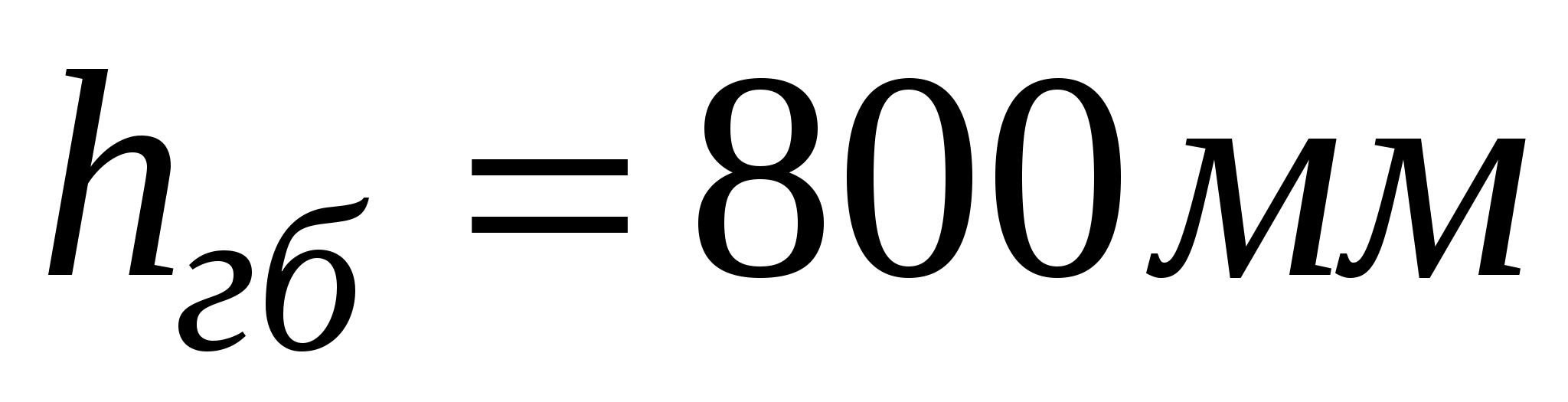

παίρνουμε το ύψος της κύριας δέσμης

.

Φιγούρα: 2 «Ενότητα 1-1. Κύρια δοκός "

Φιγούρα: 3 «Ενότητα 2–2. Δευτερεύουσα δέσμη "

Στη συνέχεια, το βάρος όλων των κύριων δοκών:

.

Το συνολικό βάρος όλου του σκυροδέματος που απαιτείται για μια μονολιθική πλάκα με ραβδώσεις, με τη θέση των κύριων δοκών κατά μήκος του κτιρίου:

.

3.2 Μονολιθική πλάκα με κύρια δοκάρια στο κτίριο

Δευτερεύουσα ακτίνα μεγάλο ββ =8000 χιλ ; έκταση των κύριων δοκών μεγάλο γιγαμπάιτ =6600 χιλ ... Δεχόμαστε το ύψος της πλάκας η παρακαλώ =80 χιλ Για ε vr =11,5 kN / m 2 και το βήμα των δευτερευόντων δοκών 1650 χιλ (Σύκο. 4).

Φιγούρα: 4 "Σχέδιο από την άποψη της μονολιθικής επικάλυψης με ραβδώσεις"

1. Προσδιορίστε το βάρος του σκυροδέματος που απαιτείται για την πλάκα:

.

2. Προσδιορίστε το βάρος σκυροδέματος που απαιτείται για τη δευτερεύουσα δέσμη:

Προσδιορίστε το απαιτούμενο ύψος της δευτερεύουσας δέσμης:

,

πάρτε το ύψος της δευτερεύουσας δοκού

.

Προσδιορίστε το απαιτούμενο πλάτος της δευτερεύουσας δέσμης:

,

πάρτε το ύψος της δευτερεύουσας δοκού

.

Στη συνέχεια, το βάρος όλων των δευτερευόντων δοκών:

.

2. Προσδιορίστε το βάρος του σκυροδέματος που απαιτείται για τις κύριες δοκούς:

Προσδιορίστε το απαιτούμενο ύψος της κύριας δέσμης:

,

παίρνουμε το ύψος της κύριας δέσμης

.

Προσδιορίστε το απαιτούμενο πλάτος της κύριας δέσμης:

,

παίρνουμε το ύψος της κύριας δέσμης

.

Φιγούρα: 5 «Ενότητα 3–3. Δευτερεύουσα δέσμη "

Φιγούρα: 6 "Ενότητα 4-4. Κύρια δοκός "

Στη συνέχεια, το βάρος όλων των κύριων δοκών:

.

Το συνολικό βάρος όλου του σκυροδέματος που απαιτείται για μια μονολιθική πλάκα με ραβδώσεις, με τη θέση των κύριων δοκών απέναντι από το κτίριο:

.
, στη συνέχεια για την τελική έκδοση για τον υπολογισμό παίρνουμε μια μονολιθική πλάκα με ραβδώσεις με τις κύριες δοκούς που βρίσκονται κατά μήκος του κτιρίου.

2. Υπολογισμός μιας μονολιθικής πλάκας

2.1 Συλλογή φορτίων πλάκας

Πίνακας 3

Ονομα	Συντελεστής αξιοπιστίας
Α) Κατασκευή δαπέδου
1. Πλάκες Ursa ,
2. γυαλί 1 στρώση
3. Τσιμεντοκονία ,
4. κεραμικά πλακάκια ,
Β) Αυτο-βάρος της πλάκας

Επιλέγουμε μια ταινία πλάτους 1 μ. Στη συνέχεια, το υπολογισμένο φορτίο

.

Σύκο. 7.

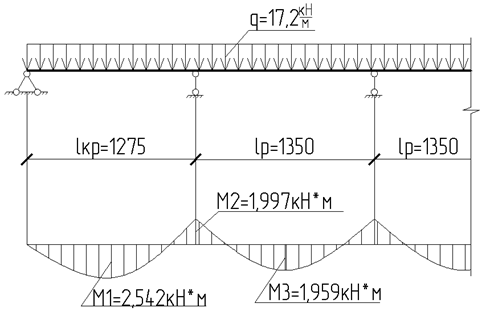

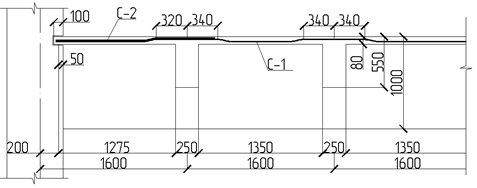

Φιγούρα: 7. «Διαμήκη τομή της πλάκας. Σχέδιο υπολογισμού»

Η πλάκα υπολογίζεται ως συνεχής δέσμη πολλαπλών διαστάσεων, στην οποία δρα ένα ομοιόμορφα κατανεμημένο φορτίο (εικ. 7). Το υπολογιζόμενο εύρος θεωρείται: ακραίο - η απόσταση από το κέντρο του στηρίγματος έως το άκρο της δευτερεύουσας δέσμης, μέση - η απόσταση μεταξύ των δευτερευόντων δοκών:

; .

Προσδιορίστε τις μεγαλύτερες στιγμές που εμφανίζονται στην πλάκα:

; ; .

4.2 Επιλογή οπλισμού στο μεσαίο εύρος

Για τον υπολογισμό της πλάκας, επιλέξτε μια ταινία πλάτους 1 m. Στη συνέχεια, η υπολογισμένη διατομή της πλάκας θα έχει ως εξής ( Σύκο. 8).

Ως πρώτη προσέγγιση, παίρνω ενίσχυση B500 με διάμετρο 6 mm.

Φιγούρα: 8. "Τμήμα σχεδίασης της πλάκας"

, - το πλάτος του τμήματος σχεδιασμού, - το ύψος του σχεδιασμού του τμήματος, - συντελεστής λαμβάνοντας υπόψη τη διάρκεια του φορτίου. ,

Σύμφωνα με την ποικιλία, επιλέγουμε τη διάμετρο του οπλισμού και τον αριθμό των ράβδων: n \u003d 7 ράβδοι ενίσχυσης B500 με διάμετρο d \u003d 4 mm, για τις οποίες

.

Προσδιορίστε το βήμα των ράβδων:

.

Σχεδιάζουμε τις ράβδους εργασίας κατά μήκος της πλάκας σύμφωνα με το διάγραμμα ροπής. Επιλέγουμε εγκάρσιες ράβδους δομικά: ράβδοι ενίσχυσης B500 με διάμετρο ρε =3 mm σε βήματα 300 mm.

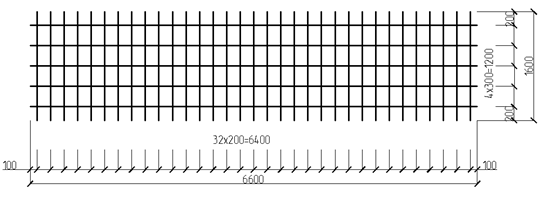

Δεχόμαστε επιτέλους το πλέγμα C-1:

.

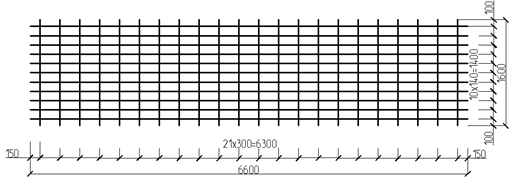

Φιγούρα: 9 "πλέγμα C-1"

4.3 Επιλογή οπλισμού στο τελικό εύρος

Στην ακραία έκταση, εκτός από το πλέγμα C-1, ρίχνουμε επιπλέον το πλέγμα C-2 κατά μήκος της πλάκας.

Για τον υπολογισμό της πλάκας, επιλέγουμε μια ταινία με πλάτος 1 m. Στην πρώτη προσέγγιση, παίρνω ενίσχυση B500 με διάμετρο 6 mm.

.

Προσδιορίστε την απαιτούμενη περιοχή ενίσχυσης:

Σύμφωνα με την ποικιλία, επιλέγουμε τη διάμετρο του οπλισμού και τον αριθμό των ράβδων: n \u003d 4 bar του οπλισμού B500 με διάμετρο d \u003d 3 mm, για την οποία

.

Δεχόμαστε το βήμα των ράβδων εποικοδομητικά 200 mm.

Βάζουμε τις ράβδους εργασίας σε όλη την πλάκα.

Επιλέγουμε διαμήκεις ράβδους εποικοδομητικά: ράβδοι ενίσχυσης B500 με διάμετρο ρε =3 mm σε βήματα 300 mm.

Δεχόμαστε επιτέλους το πλέγμα C-2:

.

Φιγούρα: 10 "πλέγμα C-2"

3. Υπολογισμός της δευτερεύουσας δέσμης

3.1 Συλλογή φορτίων σε δευτερεύουσα δέσμη

Πίνακας 4.

)

)

Ονομα	Συντελεστής αξιοπιστίας
Α) Κατασκευή δαπέδου
1. Πλάκες Ursa ,
2. γυαλί 1 στρώση
3. Τσιμεντοκονία , ;
4. το κεραμίδι είναι κεραμικό , ;
Β) Βάρος της πλάκας δαπέδου
3. Αυτο-βάρος της δευτερεύουσας δέσμης

Κατασκευάζουμε διαγραμμικά διαγράμματα στιγμών χρησιμοποιώντας τους τύπους:

; . - μεσαίου; - ακραίο.

Οι ληφθείσες τιμές των ροπών συνοψίζονται στον Πίνακα 5.

Πίνακας 5

ακραίο εύρος
μεσαίο εύρος

Το σχέδιο σχεδιασμού της επικάλυψης παρουσιάζεται στις Σύκο. έντεκα.

Φιγούρα: 11. "Σχέδιο σχεδιασμού αλληλεπικάλυψης"

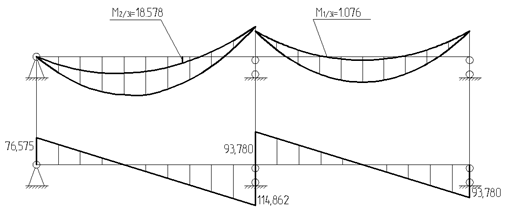

Φιγούρα: 12. "Διαγράμματα ροπής φακέλου, διάγραμμα διατμητικής δύναμης"

Η δευτερεύουσα δέσμη υπολογίζεται ως συνεχής δέσμη πολλαπλών διαστάσεων με ομοιόμορφη κατανεμημένο φορτίο... Το υπολογιζόμενο εύρος θεωρείται: ακραίο - από το κέντρο βάρους του στηρίγματος έως την άκρη του πλευρού της κύριας δέσμης. μέση είναι η καθαρή απόσταση μεταξύ των πλευρών των κύριων δοκών.

Προσδιορίστε τις μεγαλύτερες στιγμές που προκύπτουν στη δευτερεύουσα δέσμη:

;
; .

3.2 Επιλογή οπίσθιου οπλισμού στο εξώτατο διάστημα

ΟΡΓΑΝΙΣΜΟΣ ΟΜΟΣΠΟΝΔΙΑΚΗΣ ΕΚΠΑΙΔΕΥΣΗΣ

ΤΕΧΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΑΤΗΣ ΑΔΕΙΑΣ

ΚΑΤΑΣΚΕΥΗ ΓΡΑΜΜΗ

ΤΜΗΜΑ ΟΙΚΟΔΟΜΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ

ΕΠΕΞΗΓΗΜΑΤΙΚΟ ΣΗΜΕΙΩΜΑ

Στο πρόγραμμα μαθημάτων

ΥΠΟΛΟΓΙΣΜΟΣ ΜΟΝΟΛΙΘΙΚΗΣ ΑΝΤΙΠΡΟΣΩΠΕΙΑΣ

Περμ, 2009

Εισαγωγή

Το μονολιθικό δάπεδο με ραβδώσεις αποτελείται από μια μονολιθική πλάκα, δευτερεύουσες και κύριες δοκούς, μονολιθικά συνδεδεμένες μεταξύ τους.

Η ουσία ενός μονολιθικού δαπέδου με ραβδώσεις είναι ότι για την εξοικονόμηση σκυροδέματος, αφαιρείται από την τεντωμένη ζώνη και συγκεντρώνεται κυρίως στη συμπιεσμένη ζώνη. Στη ζώνη εφελκυσμού, το σκυρόδεμα συγκρατείται μόνο για να φιλοξενήσει την ενίσχυση εφελκυσμού που λειτουργεί.

Η μονολιθική πλάκα λειτουργεί κατά μήκος της κοντής πλευράς ως συνεχής δέσμη πολλαπλών διαστάσεων, στηρίζεται στις δευτερεύουσες δοκούς και συνδέεται μονολιθικά με αυτές.

Οι δευτερεύουσες δοκοί παίρνουν το φορτίο από τη μονολιθική πλάκα και το μεταφέρουν στις κύριες δοκούς, οι οποίες συνδέονται μονολιθικά με αυτές.

Οι κύριες δοκοί υποστηρίζονται από κολώνες και εξωτερικούς τοίχους.

1. Επιλέγοντας μια οικονομική επιλογή

1.1 Μονολιθική πλάκα με κύρια δοκάρια κατά μήκος του κτιρίου

Δευτερεύουσα ακτίνα μεγάλο ββ =6600 χιλ; έκταση των κύριων δοκών μεγάλο γιγαμπάιτ =8000 χιλ... Δεχόμαστε το ύψος της πλάκας η παρακαλώ =80 χιλ Για ε vr =11,5 kN / m 2 και το βήμα των δευτερευόντων δοκών 1600 χιλ (Σύκο. 1).

Φιγούρα: 1. "Σχέδιο από άποψη μονολιθικού δαπέδου με ραβδώσεις"

.

πάρτε το ύψος της δευτερεύουσας δοκού

.

.

παίρνουμε το ύψος της κύριας δέσμης

.

Φιγούρα: 2 «Ενότητα 1-1. Κύρια δοκός "

Φιγούρα: 3 «Ενότητα 2–2. Δευτερεύουσα δέσμη "

Στη συνέχεια, το βάρος όλων των κύριων δοκών:

Το συνολικό βάρος όλου του σκυροδέματος που απαιτείται για μια μονολιθική πλάκα με ραβδώσεις, με τη θέση των κύριων δοκών κατά μήκος του κτιρίου:

3.2 Μονολιθική πλάκα με κύρια δοκάρια στο κτίριο

Δευτερεύουσα ακτίνα μεγάλο ββ =8000 χιλ; έκταση των κύριων δοκών μεγάλο γιγαμπάιτ =6600 χιλ... Δεχόμαστε το ύψος της πλάκας η παρακαλώ =80 χιλ Για ε vr =11,5 kN / m 2 και το βήμα των δευτερευόντων δοκών 1650 χιλ (Σύκο. 4).

Φιγούρα: 4 "Σχέδιο από την άποψη της μονολιθικής επικάλυψης με ραβδώσεις"

1. Προσδιορίστε το βάρος του σκυροδέματος που απαιτείται για την πλάκα:

2. Προσδιορίστε το βάρος σκυροδέματος που απαιτείται για τη δευτερεύουσα δέσμη:

Προσδιορίστε το απαιτούμενο ύψος της δευτερεύουσας δέσμης:

πάρτε το ύψος της δευτερεύουσας δοκού

.

Προσδιορίστε το απαιτούμενο πλάτος της δευτερεύουσας δέσμης:

πάρτε το ύψος της δευτερεύουσας δοκού

.

Στη συνέχεια, το βάρος όλων των δευτερευόντων δοκών:

2. Προσδιορίστε το βάρος του σκυροδέματος που απαιτείται για τις κύριες δοκούς:

Προσδιορίστε το απαιτούμενο ύψος της κύριας δέσμης:

παίρνουμε το ύψος της κύριας δέσμης

.

Προσδιορίστε το απαιτούμενο πλάτος της κύριας δέσμης:

παίρνουμε το ύψος της κύριας δέσμης

.

Ίσως, δεν σκέφτηκα ούτε μια πτυχή της κατασκευής του σπιτιού μας επικάλυψη... Αρχικά, όταν οι γνώσεις μου στο υλικό αυτού του τεύχους δεν ήταν υψηλές, τείνω υπέρ της επιλογής από έναν από τους πρώτους ειδικούς του TISES, πολύ γνωστός εκείνη την εποχή Αντρέ777... Έχει ακόμα μια ιστοσελίδα στο Διαδίκτυο, όπου γράφει ήδη για τη διευθέτηση του σπιτιού και του οικοπέδου.

Η ουσία της τεχνολογίας του περιορίστηκε στην έκχυση δοκών από σκυρόδεμα και μια πλάκα είχε ήδη ρίξει πάνω τους.

Δεδομένου ότι μπορείτε αργά να συμπληρώσετε μια δέσμη κάθε φορά, φαίνεται ότι αυτό είναι πιο εύκολο. Όμως, έχοντας σχεδόν φθαρεί με το ίδρυμα TISEShny, δεν ήθελα ήδη να χτυπήσω τόσο πολύ και έγινα υποστηρικτής άλλων τεχνολογιών, δηλαδή, ρίχνοντας τα πάντα και αμέσως στο μέγιστο με έτοιμο σκυρόδεμα.

Επίσης, η τεχνολογία του Andryukhin είναι πολύ κατώτερη από το να ρίχνουμε τα πάντα ταυτόχρονα (δοκάρια μαζί με μια πλάκα), χάνοντας μια μεγάλη φέρουσα ικανότητα. Η πλάκα γίνεται φορτίο στις δοκούς. Εξαιτίας αυτού, οι δοκοί πρέπει να κατασκευάζονται με μεγαλύτερο τμήμα και, γενικά, η έξοδος είναι ακόμα χαμηλή φέρουσα ικανότητα και το μεγάλο βάρος του ίδιου του δαπέδου.

Στο δεύτερο όροφο, ήθελαν αρχικά να επικαλύπτονται ξύλινα δοκάρια. Ξύλινα πατώματα δεν είναι πάγος. Πολύ κακή μόνωση. Εάν αντιμετωπίσετε τότε αυτό το ζήτημα, τότε θα είναι πολύ πιο ακριβό από ό, τι νομίζατε.

Είτε πρόκειται για μια επιλογή που μου ήρθε πολύ αργότερα και τελικά μπήκα στο σχέδιο κατασκευής μου. Έγινε ένα ελαφρύ μονόλιθο οπλισμένο σκυρόδεμα με ραβδωτή οροφή από Κουρδιστής με το ForumHouse.

Αυτή η επικάλυψη έχει σχεδιαστεί για ωφέλιμο φορτίο 550kg / m2παντού. Αυτό είναι ακριβώς το ωφέλιμο φορτίο μείον το στρώμα, τα χωρίσματα και το νεκρό βάρος.

Το Winder έχει υπολογίσει την επικάλυψη για διαφορετικά χρονικά διαστήματα. Επιλέγουμε ένα σχέδιο για την έκταση και το μέλλον μας. Εκεί μπορείτε επίσης να διαβάσετε χιλιόμετρα συζητήσεων για αυτήν την επικάλυψη. Αυτό θα διαρκέσει περισσότερες από μία ημέρες, αλλά μπορείτε να κατεβάσετε τον οδηγό (FAQ) από max68.2011που θα σας εξοικονομήσει χρόνο.

Δεδομένου ότι και τα δύο δάπεδα είναι ραβδωτά μονολιθικά από οπλισμένο σκυρόδεμα, δηλαδή είναι παρόμοια, θα περιγράψω σε μία ανάρτηση:

• Επικάλυψη. Μονό εύρος, χωρισμένο σε δύο μέρη.
• Επικάλυψη στον πρώτο όροφο. Πολλαπλές εκτάσεις.

Έχουμε εκτάσεις στην περιοχή γκριλ 3,4 m και 4,4 m. Πάνω από τον πρώτο όροφο λίγο περισσότερο, καθώς οι τοίχοι είναι ήδη γκριλ 3.475 και 4.475. Ως εκ τούτου, επιλέγουμε σχήματα για διαστήματα 4m και 4,5m (τα πλησιέστερα που υπολογίζονται από το Winder). Το διάγραμμα στην αρχή του άρθρου για μια έκταση 4m (οπλισμός F12). Για εύρος 4,5 μέτρων, το σχήμα είναι το ίδιο, μόνο τα εξαρτήματα είναι F14.

Η ενίσχυση σε σχήματα Windera έχει σχεδιαστεί και για τις δύο περιπτώσεις (μονόπλευρο ή πολλαπλό εύρος)

Το σπίτι μας έχει ένα παράθυρο, το οποίο είναι μια επιπλέον δυσκολία όσον αφορά την επικάλυψη. Εάν, όταν επικαλύπτεται το ίδρυμα, δεν υπάρχουν προβλήματα εδώ, γιατί το γκριλ τρέχει σε ολόκληρη την περίμετρο του παραθύρου, αλλά εμφανίζεται ήδη πρόβλημα κατά την επικάλυψη του δαπέδου.

Γύρισα στον Γουίντερ με αυτήν την ερώτηση και με βοήθησε πολύ.

Αποφασίστηκε ότι απαιτείται δοκός στο παράθυρο του κόλπου, το οποίο θα είναι ενσωματωμένο στο ίδιο το πάτωμα, καθώς και τα υπόλοιπα πλευρά και θα είναι στο ίδιο επίπεδο με αυτό. Οι νευρώσεις του μονολιθικού δαπέδου θα στηρίζονται, όπως ήταν, σε αυτήν την ακτίνα του παραθύρου, η οποία θα γίνει συνέχεια του τοίχου που βρίσκεται δίπλα στο παράθυρο του κόλπου.

Ο Winder υπολόγισε επίσης την ίδια τη δοκό του παραθύρου. Αποδείχθηκε ότι εάν θέλουμε η δέσμη να είναι επίπεδη με ολόκληρη την επικάλυψη, δηλαδή 23 εκατοστά (21 + ενσωματωμένο θερμαινόμενο δάπεδο), χρειαζόμαστε ενίσχυση με ράβδους F18, τέσσερις κάτω και τέσσερις στην κορυφή. Συν σφιγκτήρες (εγκάρσιος οπλισμός) κατασκευασμένος από οπλισμό F8 κάθε 15 cm.

Μια τέτοια δοκός πρέπει να στηρίζει τουλάχιστον 90 cm του τοίχου. Επομένως, για να μην υπάρχει κρύα γέφυρα σε αυτό το μέρος, χρησιμοποιούμε EPS 5 + 2 εκ. Κοιτάξτε τη φωτογραφία.

Εάν σας αρέσουν τα αναπνεύσιμα υλικά, μην φοβάστε να χρησιμοποιήσετε EPS σε μικρές περιοχές. Ακόμα κι αν καλύπτετε μια σειρά από μπλοκ από αεριωμένο σκυρόδεμα, η υγρασία θα εξατμιστεί από τα κλειστά μπλοκ μέσω της παραπάνω σειράς.

Όταν χρησιμοποιείτε μια ενσωματωμένη ενδοδαπέδια θέρμανση, το ύψος της οροφής συνήθως αυξάνεται από τη διάμετρο του σωλήνα ενδοδαπέδιας θέρμανσης. Ο σωλήνας βρίσκεται ανάμεσα στα δίχτυα του άνω μέρους του δαπέδου.

Πήρε έναν ιταλικό σωλήνα Tiemme Cobra-Pex 16x2 mm. Πριν από την κρίση, όχι πολύ πιο ακριβό από το εσωτερικό Πετεινός αξίζει. Τώρα περισσότερο από δύο φορές πιο ακριβό 8). Δεν μπορείτε να συγκρίνετε με τα δικά μας, είναι πολύ πιο δύσκολο και πιο απόθεμα όσον αφορά τα χαρακτηριστικά. Στον πρώτο όροφο, πιθανότατα θα πρέπει να υποστηρίξετε έναν εγχώριο κατασκευαστή :).

Ξεκινήσαμε την κατασκευαστική περίοδο όπως αναμενόταν με την αγορά προμηθειών. Τότε αποφάσισα να δοκιμάσω τις στρατιωτικές μερίδες του ρωσικού στρατού. Πολύ νόστιμο.

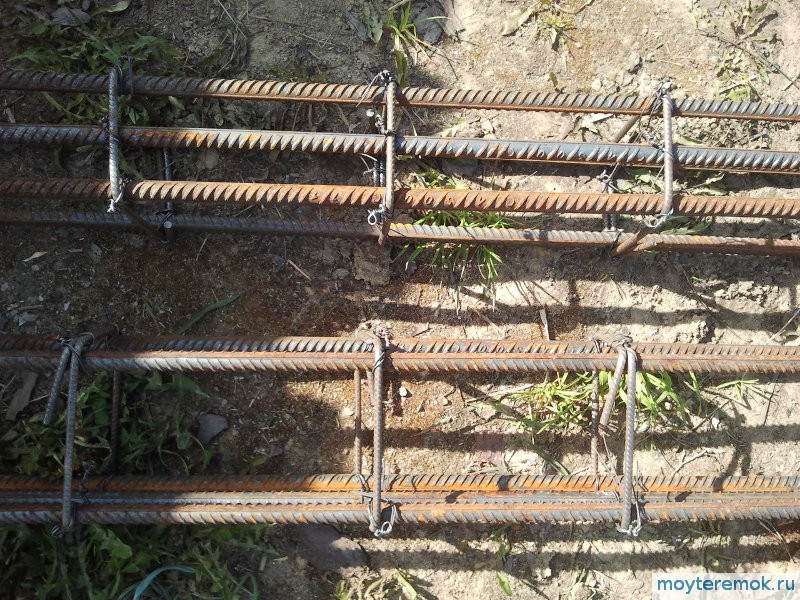

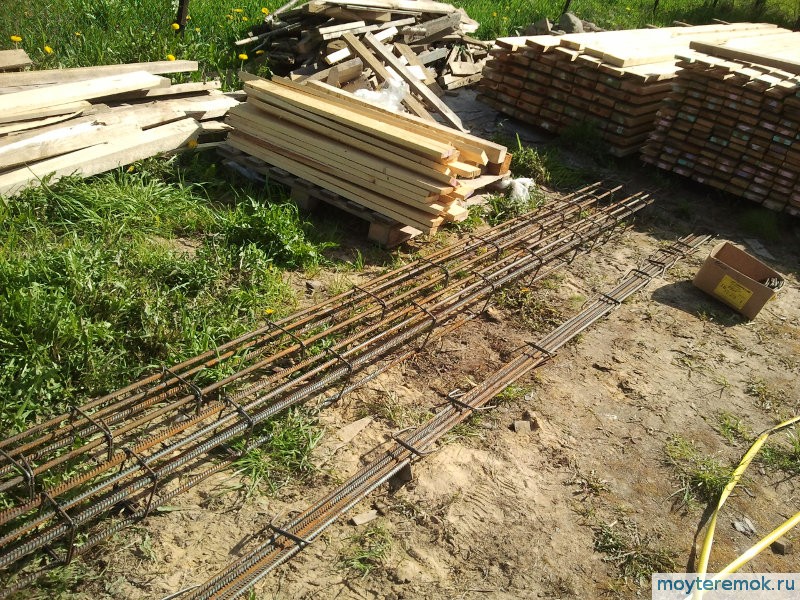

Πλέκουμε ενισχυτικά κλουβιά.

Υπάρχει ακόμα μια απόχρωση για το πώς να το κάνουμε. Εάν γίνει ταυτόχρονα για ολόκληρη την περιοχή, τότε πρόκειται για επικάλυψη πολλαπλών διαστάσεων (με έμφαση στους μεσαίους και εξωτερικούς τοίχους), βλ. Εικ. πάνω από. Εάν κάνετε επικάλυψη σε μέρη. Πρώτον, το μισό από το εξωτερικό τοίχωμα στο εσωτερικό, μετά το άλλο, τότε αυτό είναι ένα δάπεδο μονής έκτασης. Η ενίσχυση των δαπέδων μονής και πολλαπλής έκτασης είναι διαφορετική.

Εδώ πρέπει να κάνετε κράτηση. Το γεγονός είναι ότι εάν χρησιμοποιείτε ένα σχήμα πολλαπλών διαστημάτων για ένα εύρος, τότε όλα θα είναι καλά, εκτός από την υπερβολική κατανάλωση οπλισμού. Το σχέδιο της Windera είναι ακριβώς αυτό (καθολικό με "αλάνθαστο").

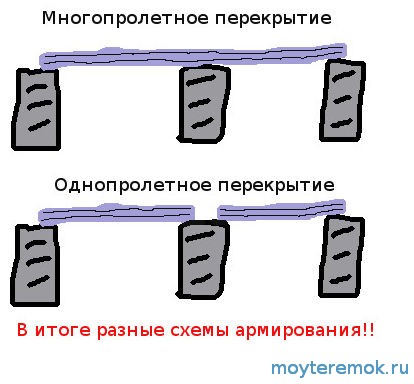

Ποιο αλληλεπικαλυπτόμενο μονό ή πολλαπλό άνοιγμα αποφασίζεται ανάλογα με το αρχικό μήκος του οπλισμού σας, ώστε να το τοποθετήσετε όσο το δυνατόν πιο οικονομικά και με λιγότερες περικοπές. Εξαρτάται επίσης από την τεχνολογία σκυροδέματος. Μπορεί να είναι πιο βολικό ή είναι δυνατό να ρίχνετε σκυρόδεμα σε μέρη, και στη συνέχεια επιλέγουμε ένα σχήμα ενός ανοίγματος.

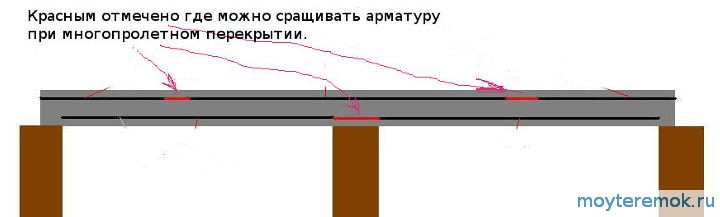

Ορίζονται επίσης οι θέσεις όπου είναι δυνατό να σπάσει η ενίσχυση. Στην επικάλυψη θεμελίωσης (έχουμε μια επικάλυψη μονής έκτασης), το ήμισυ του σπιτιού είναι οπλισμός F12 (έκταση 3,4 m) και στο άλλο F14 (έκταση 4,4 m).

Αλλά πάνω από τον πρώτο όροφο, η ενίσχυση στα τμήματα της δέσμης πάνω από τη μεγάλη έκταση περνάει το F14 χωρίς να σπάει πάνω από το μεσαίο τοίχωμα και θα πρέπει να συνεχίσει σε ένα τέταρτο της επόμενης έκτασης στο καλό, αλλά η δική μου είναι λίγο μικρότερη. Πάνω από το μικρότερο εύρος, υπάρχει μια ενίσχυση A500 F12 και δεμένη σε ένα F14.

Σφιγκτήρες από A500 Ф6, πρώτα για το ένα τέταρτο της έκτασης σε κάθε πλευρά, πηγαίνετε με ένα βήμα 200 mm και, στη συνέχεια, πιο κοντά στο κέντρο με ένα βήμα 400 mm (αποθηκεύονται λίγο). Η επικάλυψη στο σφιγκτήρα πρέπει να βρίσκεται στην κορυφή του πλαισίου.

Περιοχή παραθύρου κόλπου. Μπορείτε να δείτε το παράθυρο της προεξοχής, του οποίου η ενίσχυση Ф18 κάμπτεται και προς τις δύο κατευθύνσεις στον τοίχο και συνδέεται με το υπόλοιπο πλαίσιο.

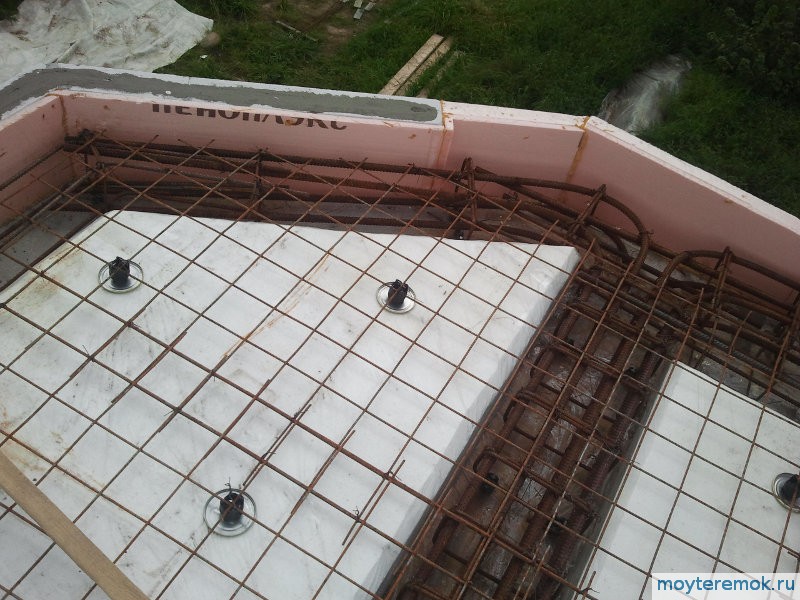

Προκειμένου τα στηρίγματα για το βραχιόλι κατασκευασμένο από BP 5mm 100x100 να μην θρυμματιστούν στον αφρό, κάτω από αυτά τοποθετούνται συνηθισμένα καπάκια για δοχεία.

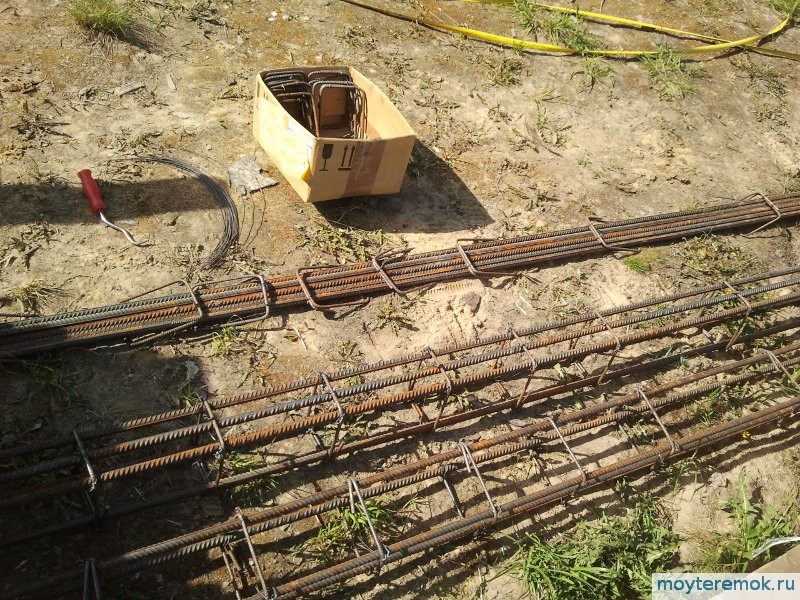

Στο έδαφος, έφτιαξα πλαίσια από οπλισμό για να καλύψω το θεμέλιο. Κατά την επικάλυψη του πρώτου ορόφου, τα πλαίσια ήταν ήδη πλεκτά στη θέση τους.

Αρκετά κουραστική εργασία για να πλέκει πλαίσια για την επικάλυψή του.

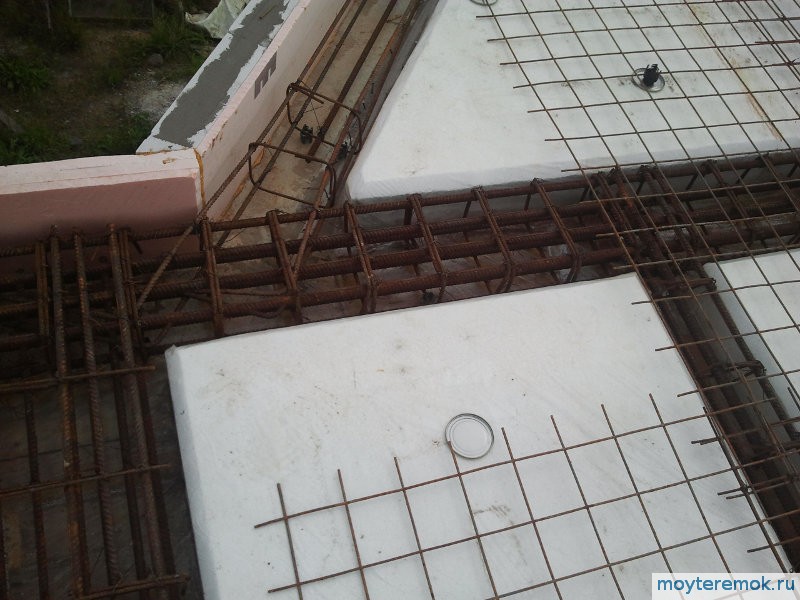

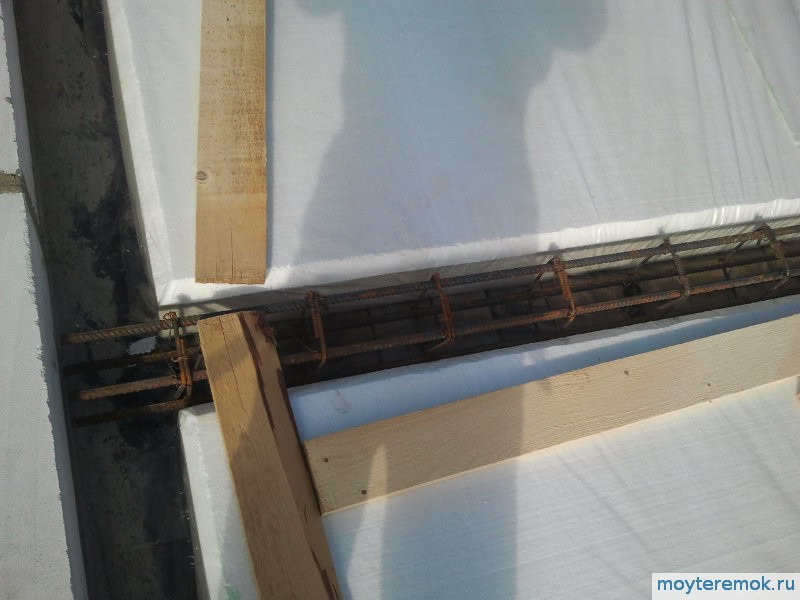

Κινηματογράφηση σε πρώτο πλάνο πλαισίου καλωδίων. Μπορείτε να κάνετε κλικ σε όλες τις φωτογραφίες, κάντε κλικ για μεγέθυνση.

Η δοκός του παραθύρου στην άλλη πλευρά εκτείνεται πάνω από ένα μέτρο στον τοίχο και είναι δεμένη με το γενικό οπλισμό. Για να διασφαλιστεί ότι δεν υπάρχει κρύα γέφυρα στη ζώνη στήριξης, χρησιμοποιείται μόνωση EPS 5 + 2 cm. Οι θέσεις με τη μόνωση ενισχύονται με σανίδες κατά τη διάρκεια της έκχυσης.

Διπλά δοκάρια κατασκευάζονται κατά τη διάρκεια της σκάλας. Δηλαδή, η ενίσχυση είναι διπλάσια και το πλάτος είναι επίσης. Λες και δύο συνηθισμένες δοκοί είναι δίπλα-δίπλα.

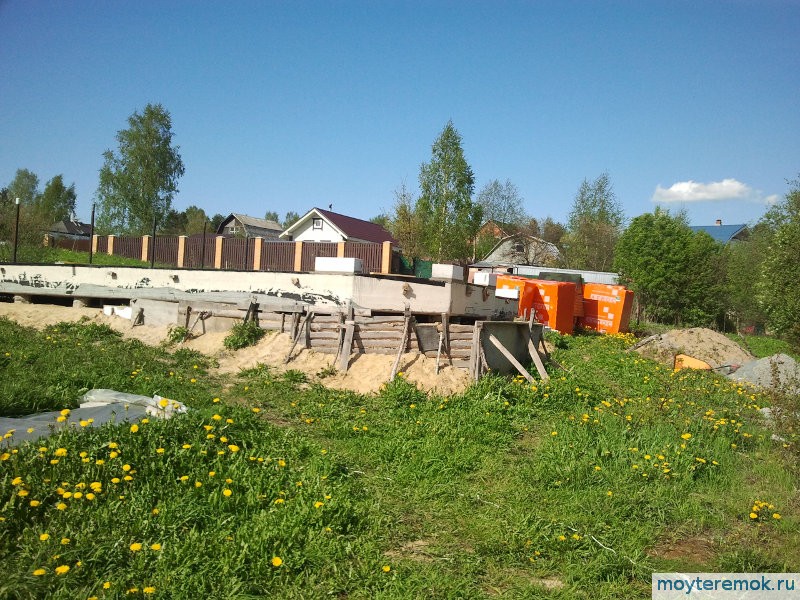

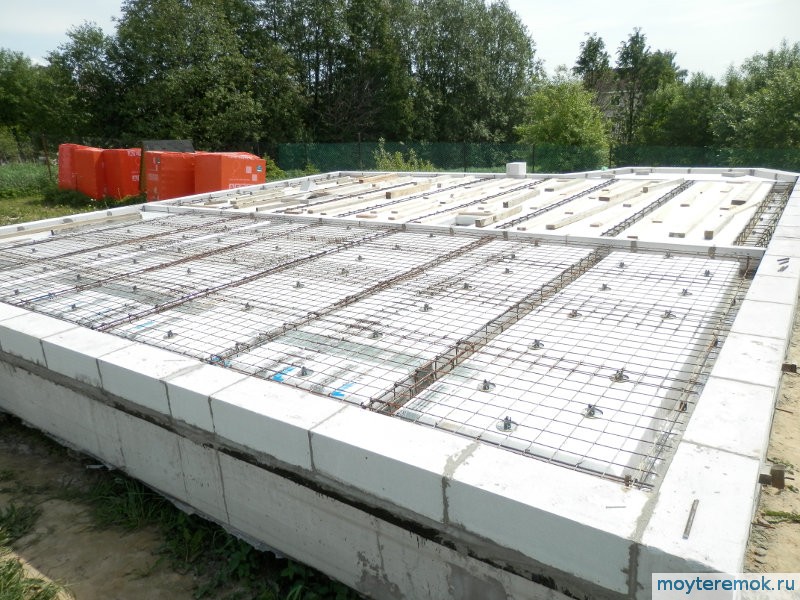

Όροφος μονής έκτασης πάνω από το θεμέλιο. Μπορείτε να δείτε το μόνιμο ξυλότυπο από αεριωμένο σκυρόδεμα στο κέντρο της εσωτερικής ταινίας του γκριλ (θεμέλιο).

Υπολογίζεται το στήριγμα του δαπέδου 15 εκατοστά. Αν και σε τόσο μικρά ανοίγματα είναι περισσότερα δυνατά (μετράει το Winder).

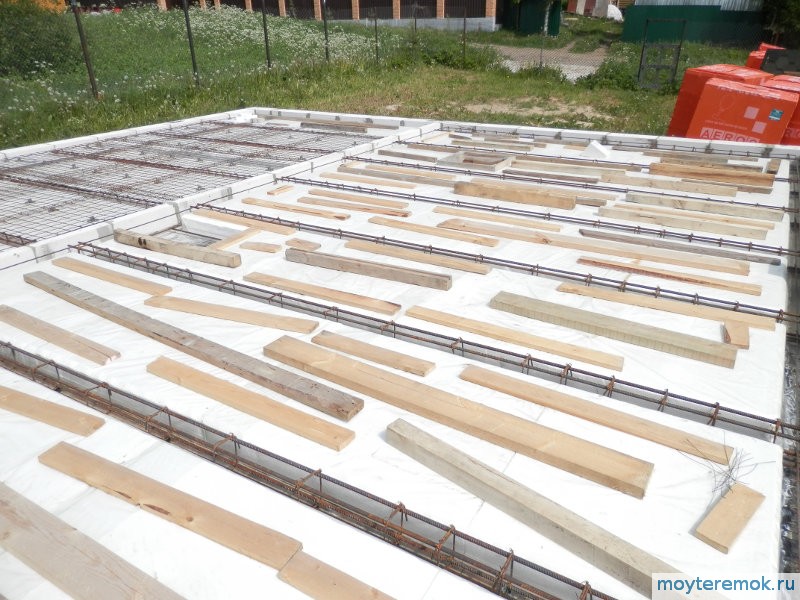

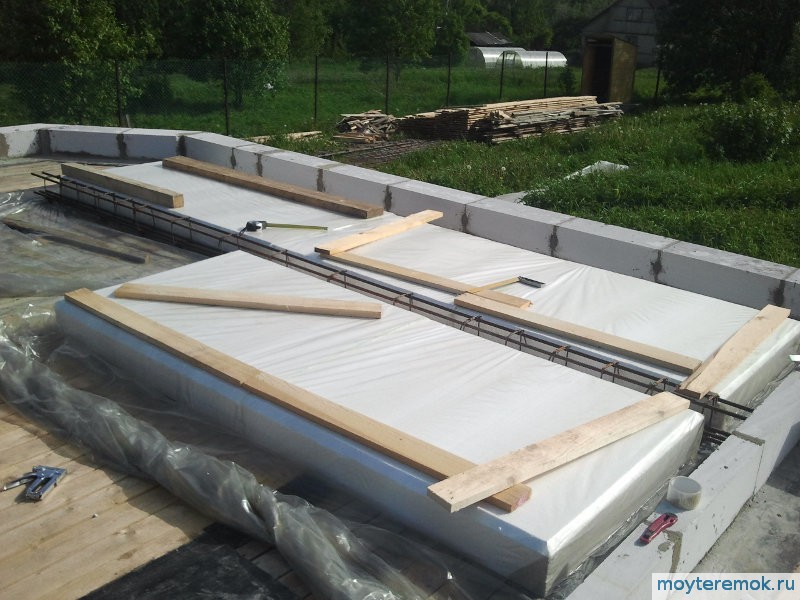

Σχεδιάσαμε τον αφρό και τα ενισχυτικά πλαίσια. Ένας δυνατός άνεμος ανέβηκε, οπότε έπρεπε να ρίξουμε μερικές σανίδες. Οι σανίδες αφαιρέθηκαν καθώς τοποθετήθηκε το πλέγμα του πρώτου στρώματος.

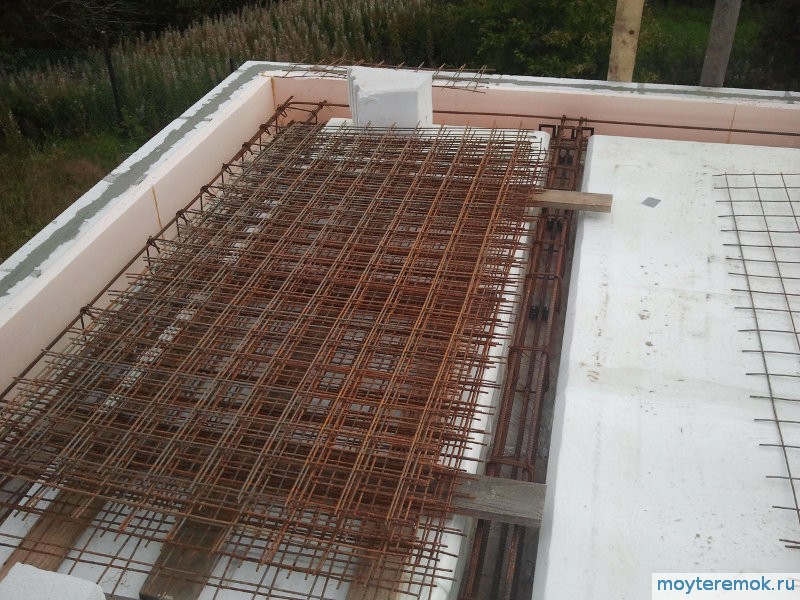

Σηκώσαμε το πλέγμα από Вр Ф5mm 1 επί 2 μέτρα, κελί 100x100mm στον δεύτερο όροφο. Δεν υπήρχε μεγαλύτερο μέγεθος εκείνη την εποχή. Είναι πιο βολικό να χρησιμοποιείτε πλέγμα 2m x 3m. Κόψαμε 1,3m x 3m και 0,7m x 3m. Βάζουμε 1,3 μέτρα κάτω, επικαλύπτοντας δύο άκρες και μεταξύ τους και βάζουμε 0,7 μέτρα πάνω από το άκρο. Δηλαδή, χωρίς θραύσματα και χωρίς αρθρώσεις μεταξύ των πλευρών.

Τοποθετήσαμε σανίδες έτσι ώστε το πολυαιθυλένιο να μην σπάσει πάνω στον αφρό.

Ενίσχυση στην περιοχή της πτήσης των σκαλοπατιών με διπλά πλευρά.

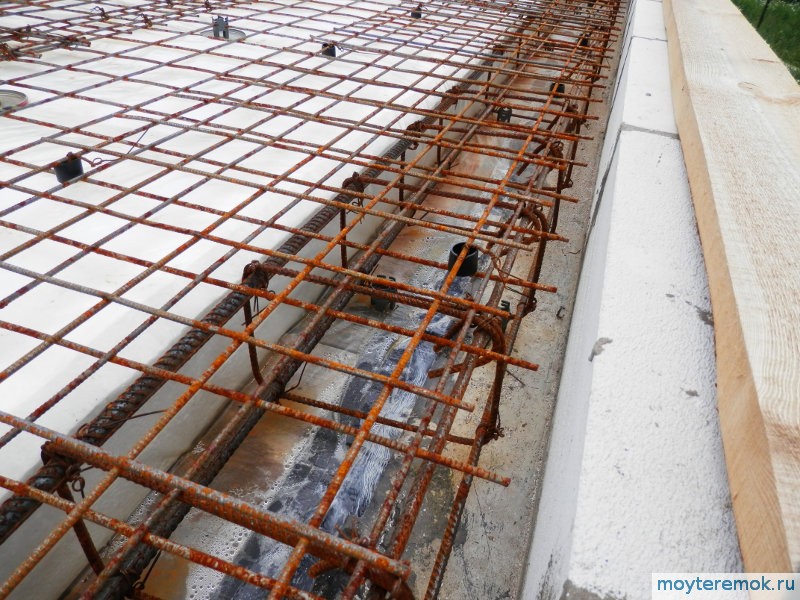

Πρώτο πλέγμα πρώτης σειράς. Η επικάλυψη έγινε τουλάχιστον ενάμισι κελιά σχεδόν παντού, περίπου δύο αποδείχθηκαν. Είναι καλύτερα να τοποθετήσετε περισσότερα σουβέρ, διαφορετικά η μάζα του σκυροδέματος, ακόμη και με καπάκια, πιέζει έντονα τον αφρό.

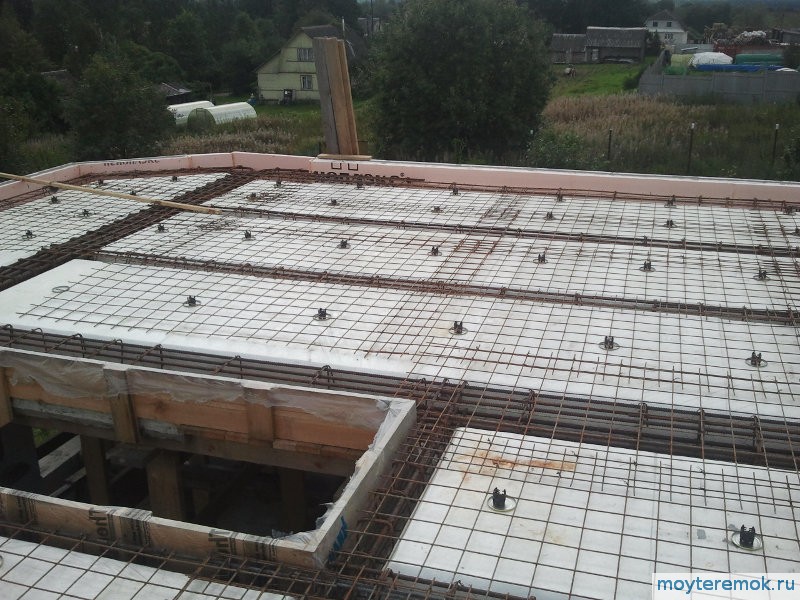

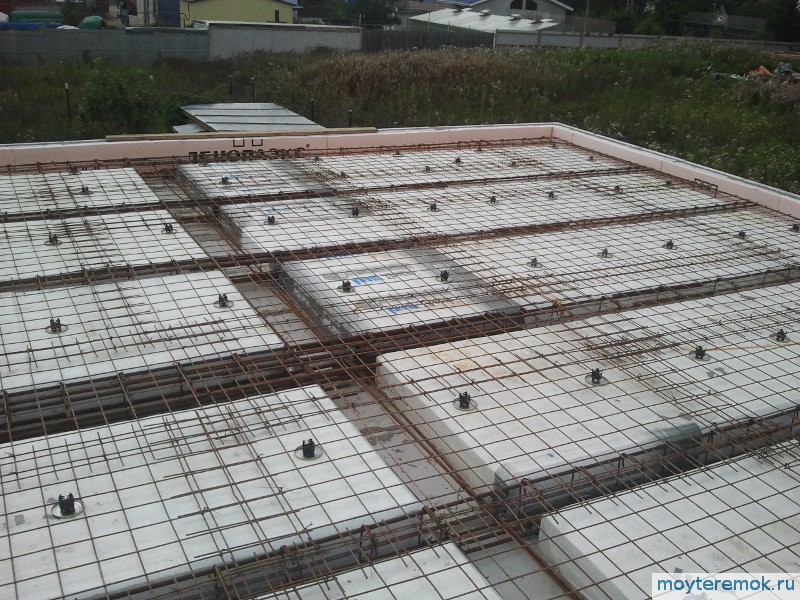

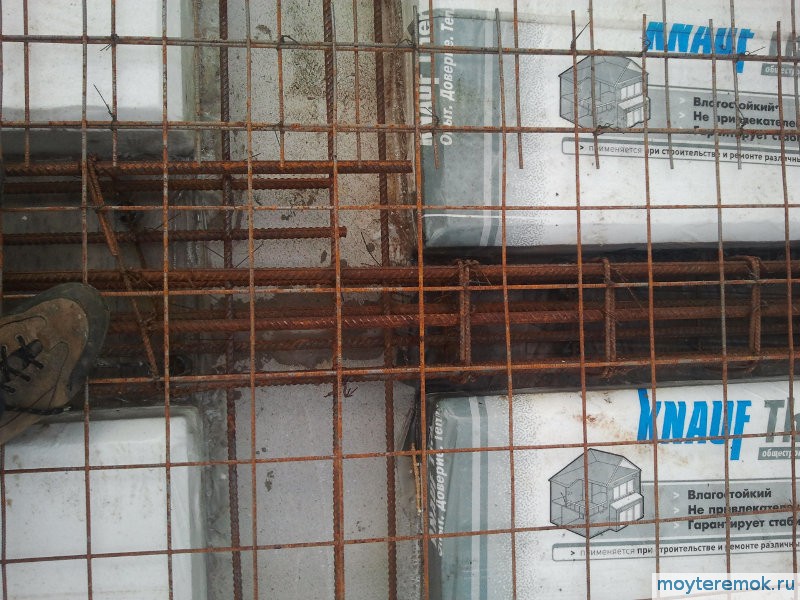

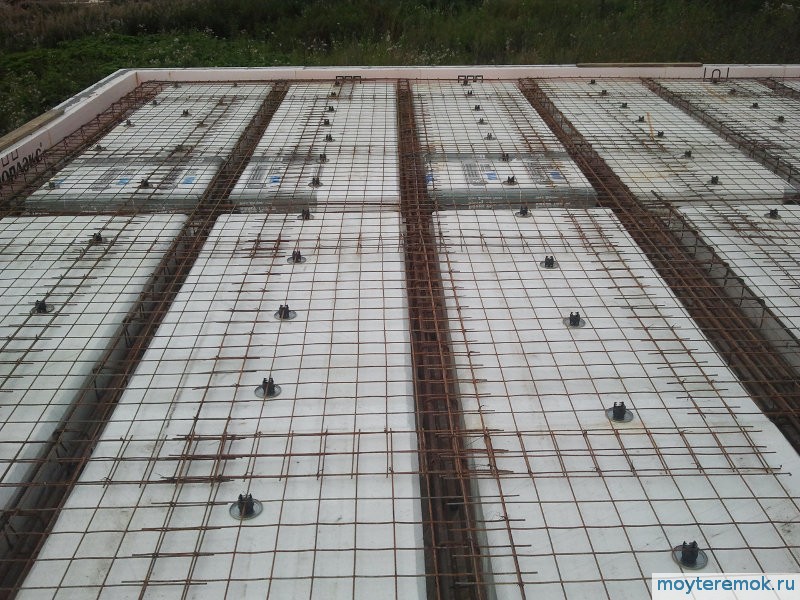

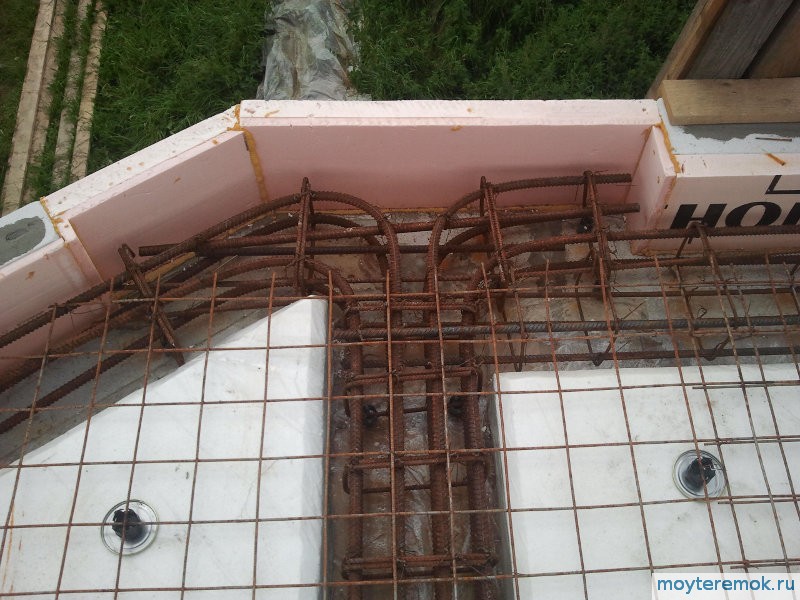

Πολυεπίπεδη επικάλυψη πάνω από τον πρώτο όροφο, εδώ τα πλαίσια ενίσχυσης των πλευρών τρέχουν πάνω από τον εσωτερικό τοίχο του σπιτιού. Για να υπάρχει κενό μεταξύ των ματιών, κόπηκε ένας σωλήνας HDPE 25 mm. Φτηνές και αποτελεσματικές.

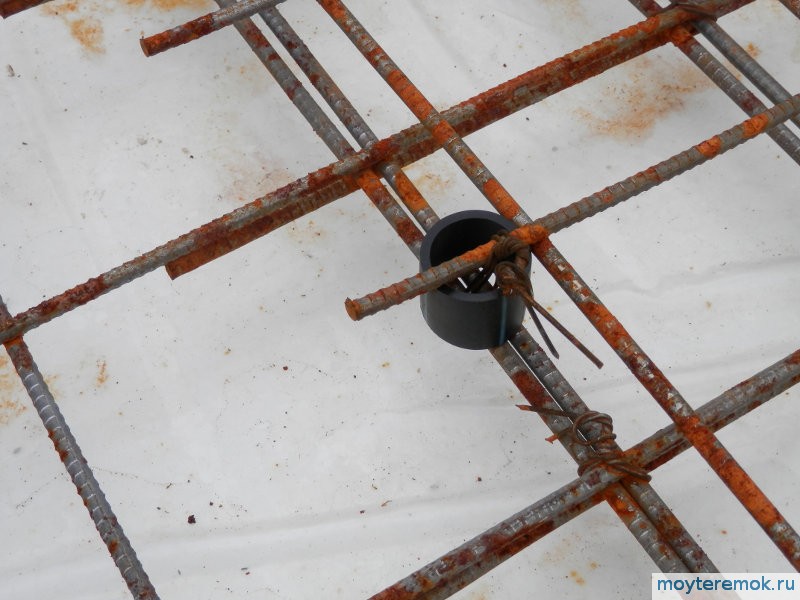

Αυτοί οι δακτύλιοι συνδέονται με ένα πλέξιμο σύρμα. Λυγίζουμε το κομμάτι του καλωδίου στο μισό, πιάζουμε τη ράβδο του κάτω πλέγματος, περνάμε και τα δύο άκρα μέσω του δακτυλίου HDPE και το περιστρέφουμε πάνω από τη ράβδο του άνω πλέγματος.

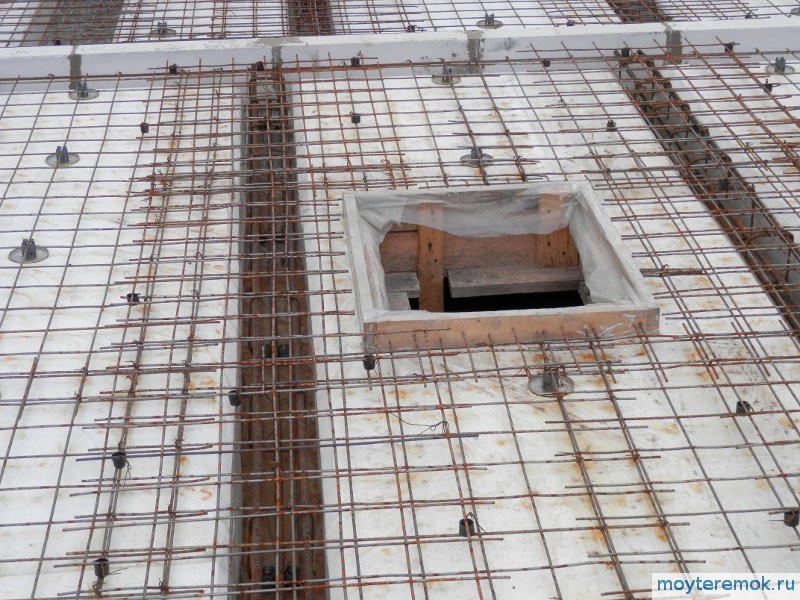

Οι πόρτες και οι τρύπες μπορούν να γίνουν στην μονολιθική οροφή με ραβδώσεις οπουδήποτε μεταξύ των πλευρών.

Το σχήμα ενίσχυσης της περιμέτρου εξαρτάται από την απόσταση που παραμένει στην άκρη.

Δεν έχω βρει ακόμα φωτογραφίες με σωλήνες θέρμανσης δαπέδου, θα προσθέσω αργότερα.

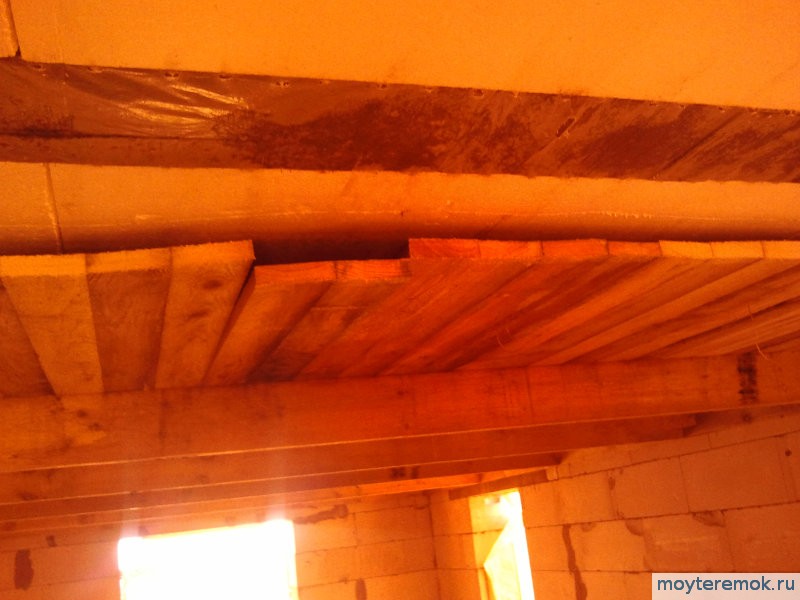

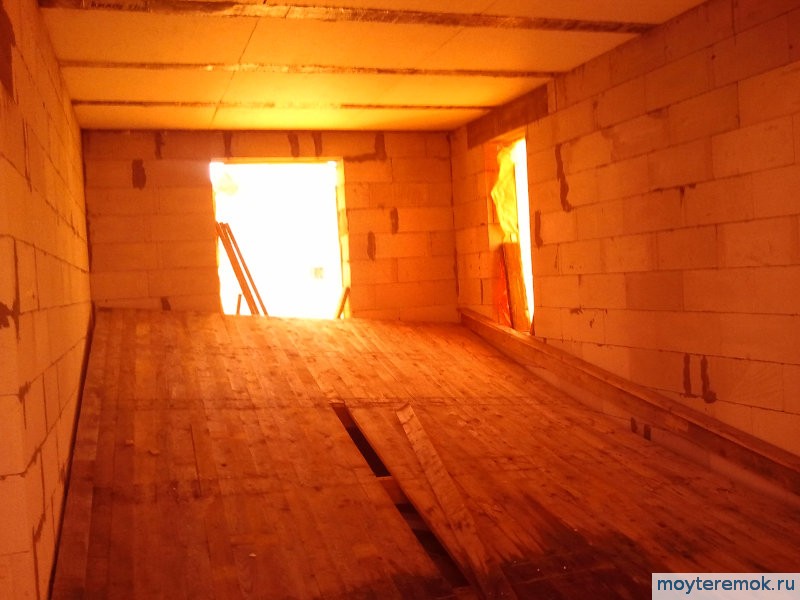

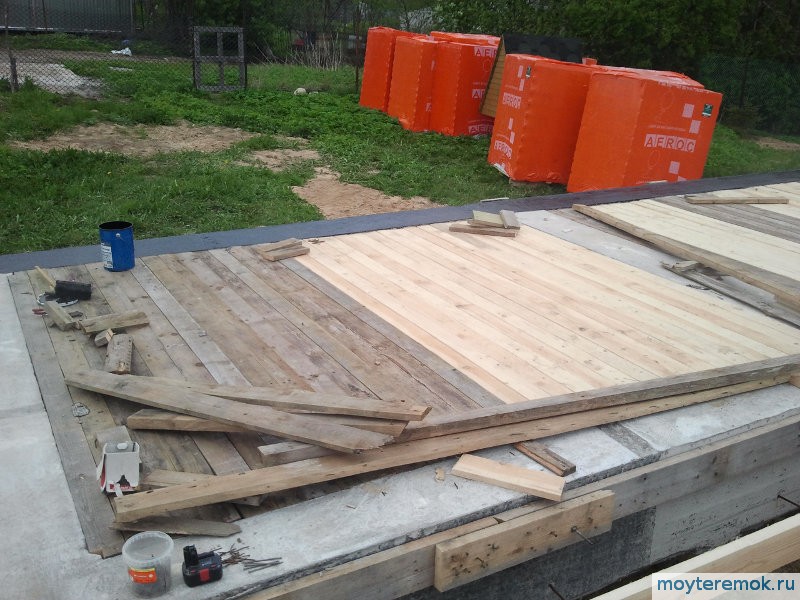

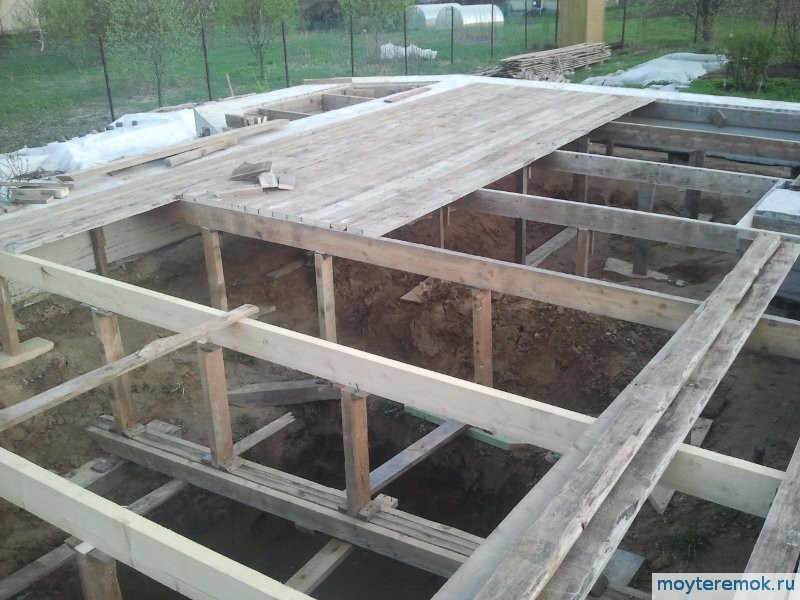

Ο ξυλότυπος έγινε ως εξής.

Αγοράσαμε Knauf πολυστερίνη πάχους 10 και 5 cm.

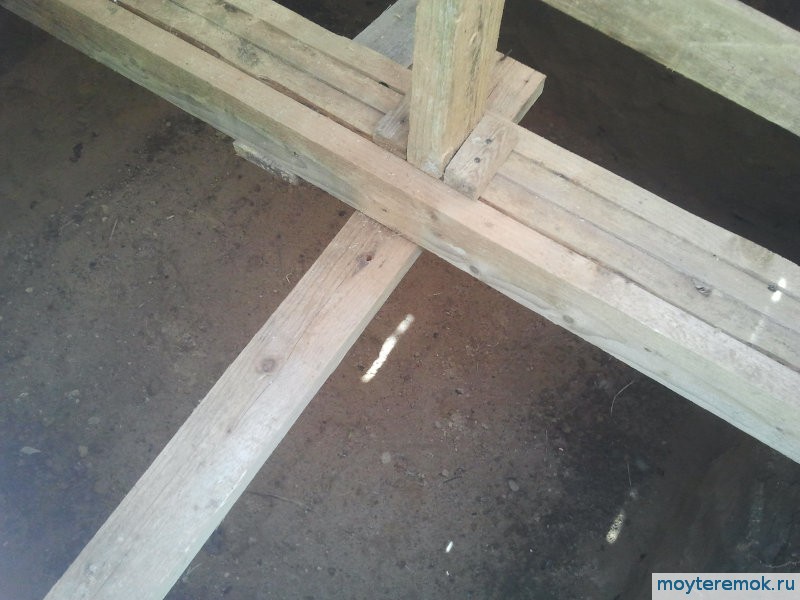

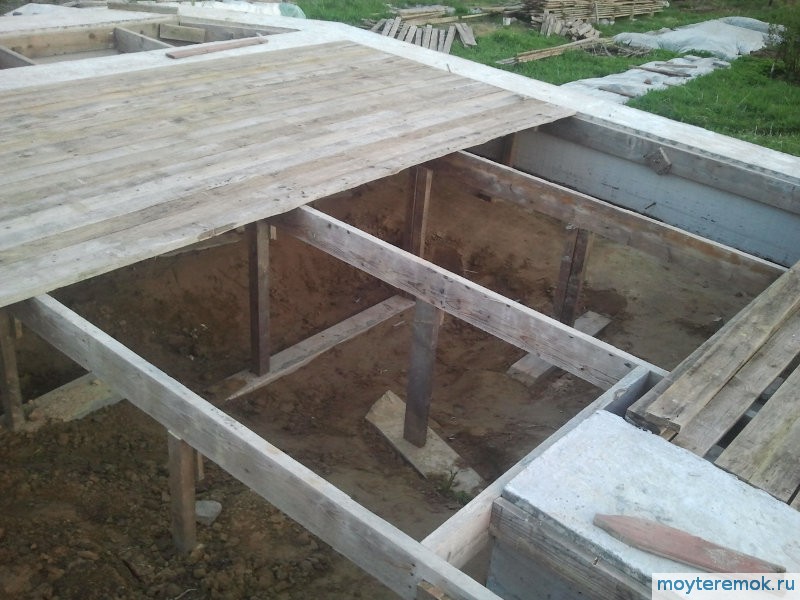

Πάνω από το λάκκο του κελαριού, μια ακτίνα τεσσάρων σανίδων 100x40 έπρεπε να περιφραχθεί για να στηρίξει τον ξυλότυπο.

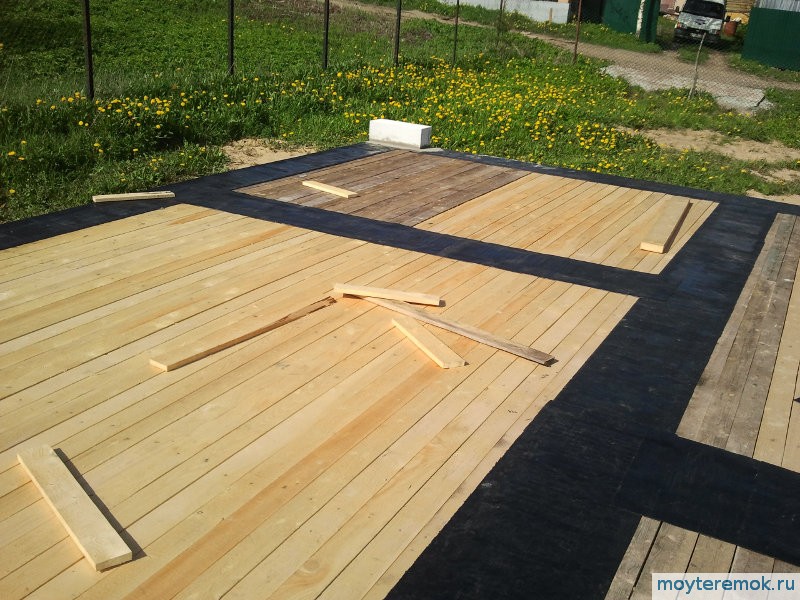

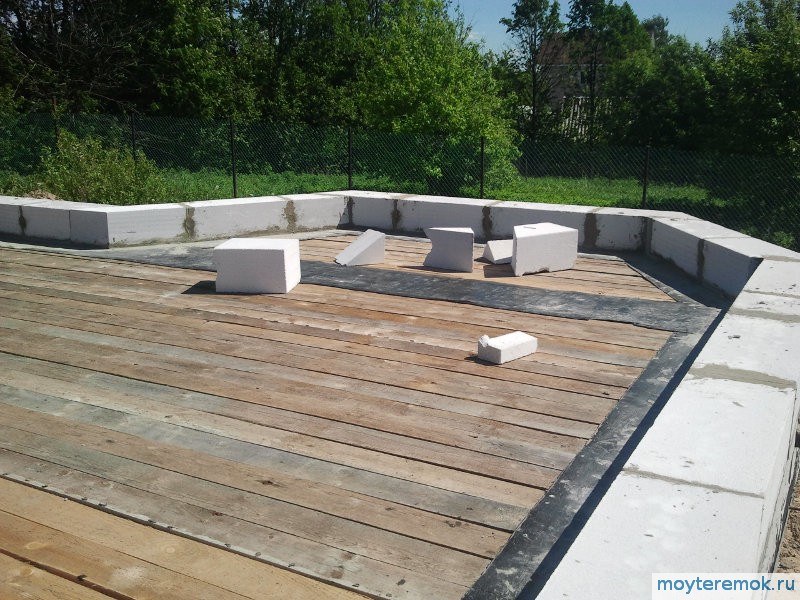

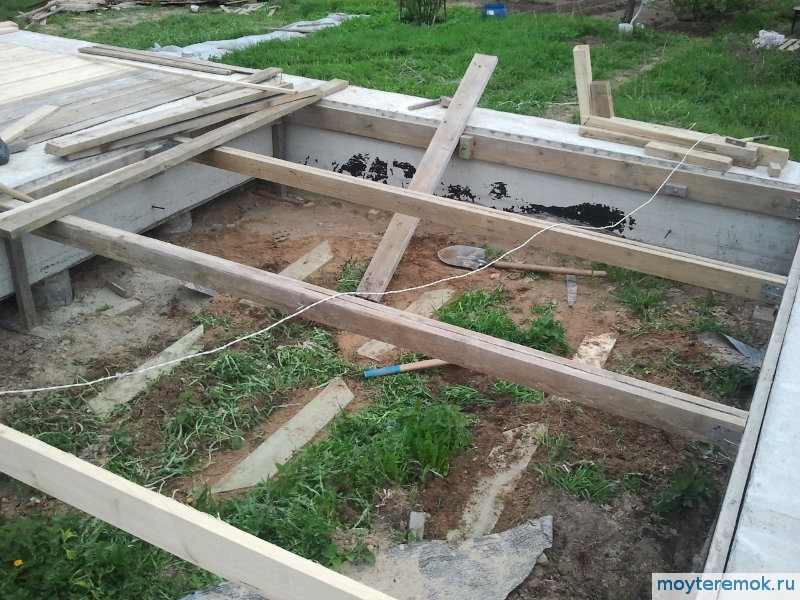

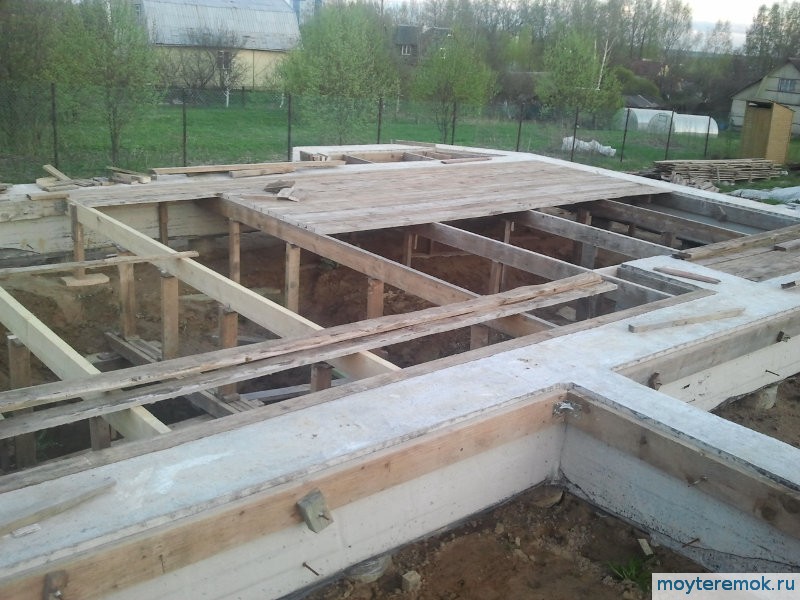

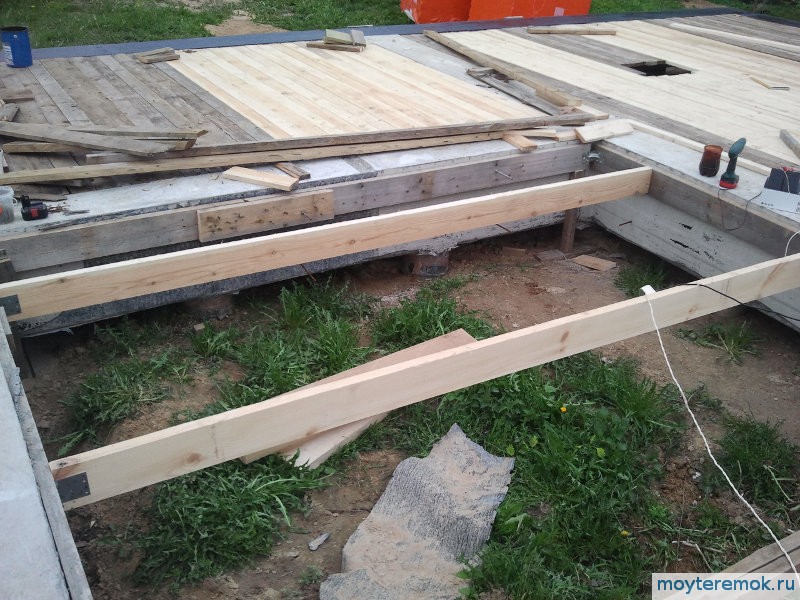

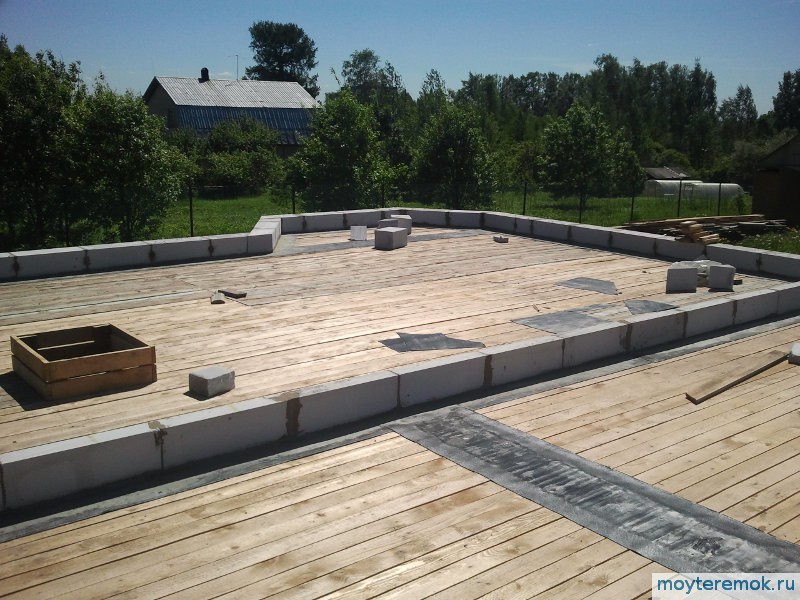

Όταν το θεμέλιο επικαλύφθηκε, σανίδες 150x40 τοποθετήθηκαν στην άκρη κατά μήκος της περιμέτρου και προσαρτήθηκαν στο γκριλ. Δεν άρχισα να τρυπάω το γκριλ, είχε ήδη απομείνει τα καρφιά F8mm από το να στερεώσουν το ξυλότυπο του ίδιου του γκριλ.

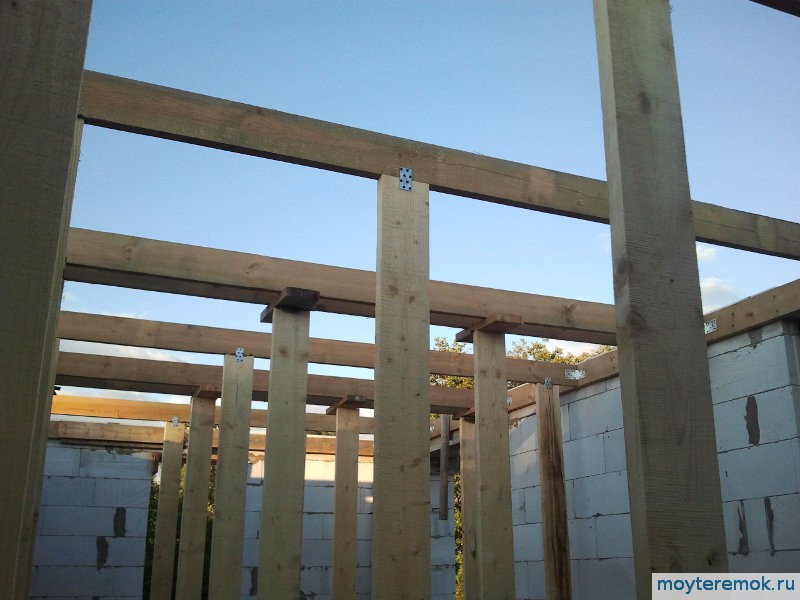

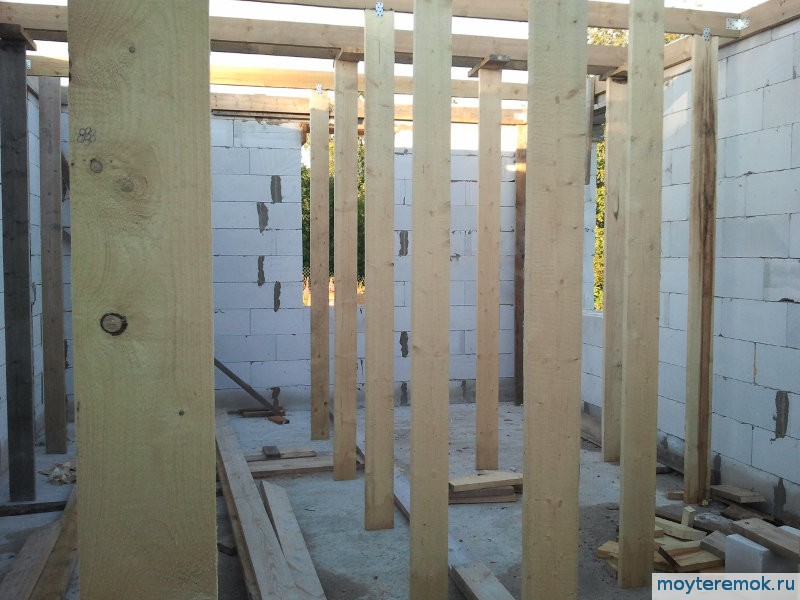

Στο δεύτερο όροφο (πρώτος όροφος), τέτοιες σανίδες ήταν προσαρτημένες στους τοίχους με βίδες 120 mm. Σε ένα σημείο προσάρτησης βίδα δύο βίδες σε διαφορετικές γωνίες.

Στη συνέχεια, βάζουμε σανίδες 150x40 στην άκρη, αν και σε τέτοια ανοίγματα είναι δυνατή και επίπεδη, έτσι ώστε να βρίσκονται κάτω από τα άκρα του μελλοντικού μονολιθικού δαπέδου. Τα στερεώσαμε σε χαλύβδινες γωνίες διαφορετικού σχηματισμού, κατά μέσο όρο 100x90x100. Οι γωνίες προσαρτήθηκαν σε λευκές βίδες αυτο-χτυπήματος Ф6mm, αργότερα σε στέγες και πολλά άλλα.

Για να μην εξαφανιστούν τα στηρίγματα όταν χύνονται στο έδαφος, τοποθετήθηκαν κάτω οι σανίδες.

Διαχωριστικά υπόγεια.

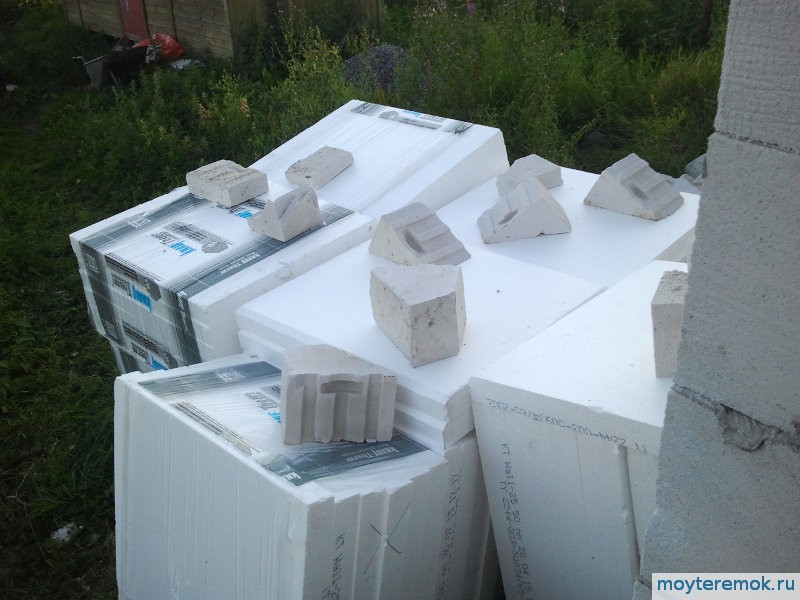

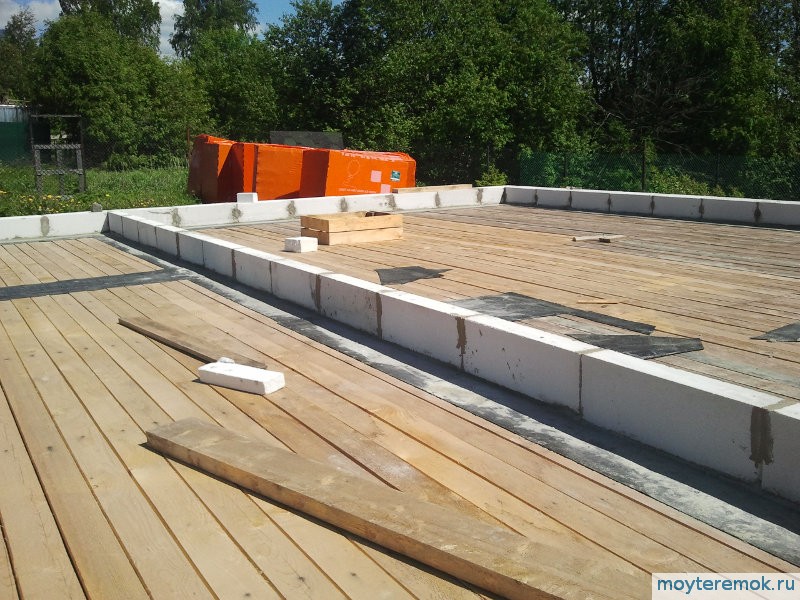

Τα πρώτα τεμάχια σταθερού ξυλότυπου από αεριωμένο σκυρόδεμα.

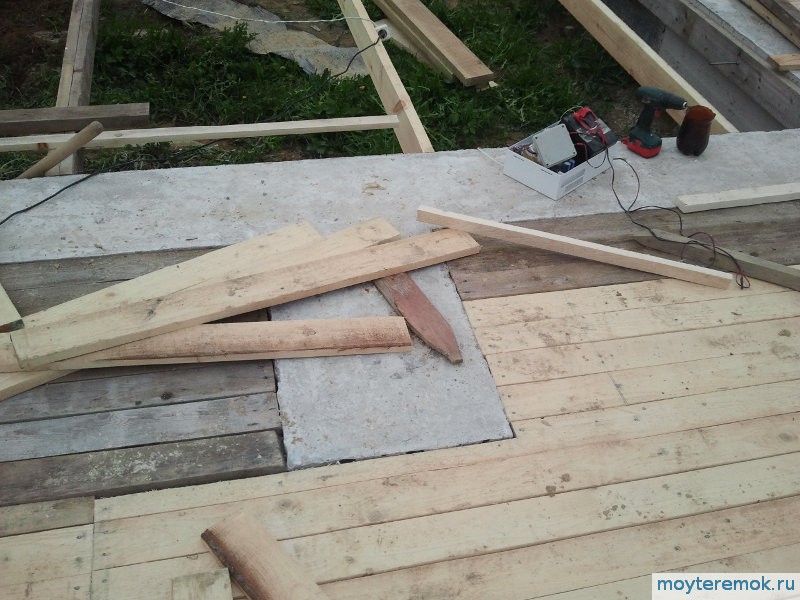

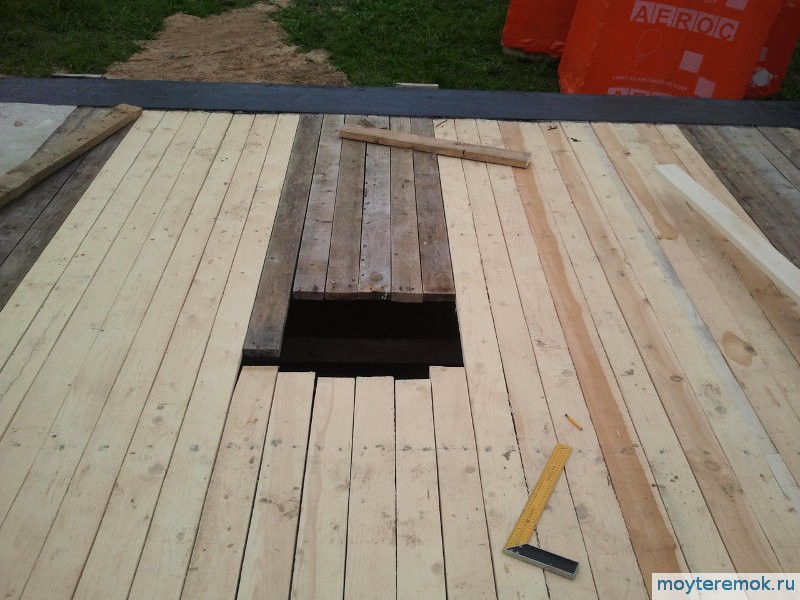

Μια τρύπα στο ξυλότυπου για να γεμίσει την πλάκα δαπέδου. Η πλήρωση πραγματοποιήθηκε ταυτόχρονα με την επικάλυψη.

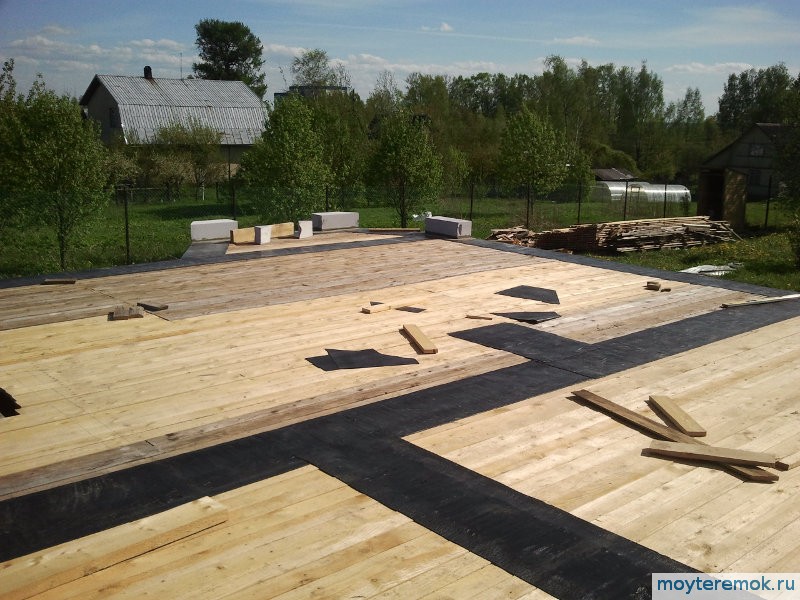

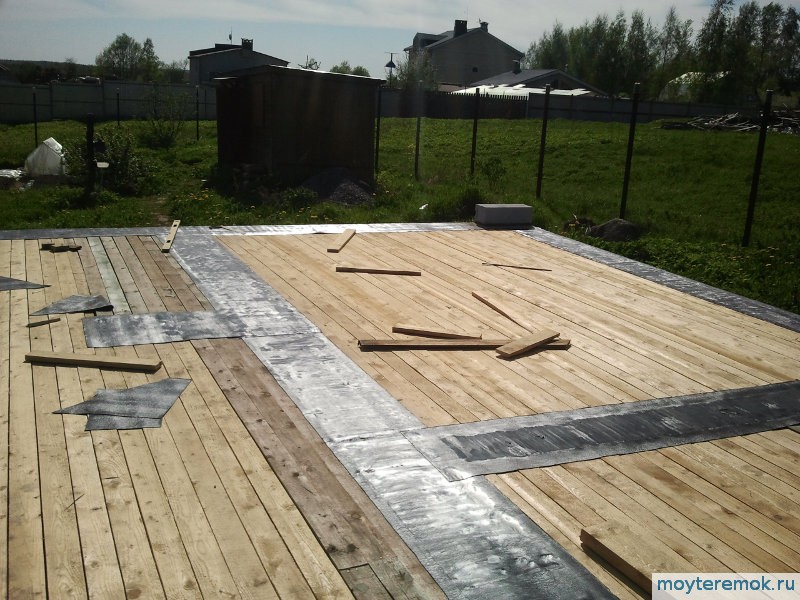

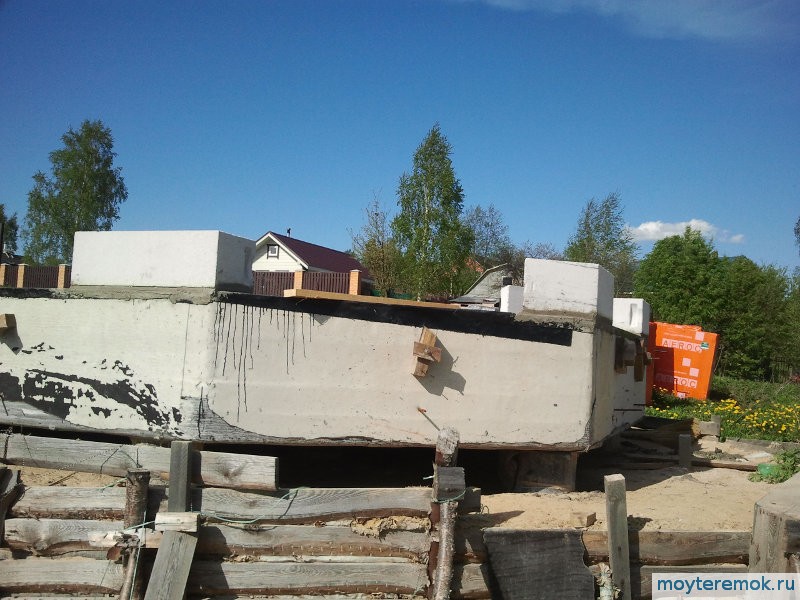

Η επιφάνεια του γκριλ (θεμέλιο) επικαλύφθηκε αρχικά με ασφαλτικό αστάρι, και μετά στεγανοποιήθηκε με Linokrom από την TechnoNIKOL.

Στο μεσαίο τμήμα του γκριλ (κάτω από τον μεσαίο τοίχο), τοποθετήθηκαν στη μέση πριονισμένα μπλοκ διαχωρισμού 100x250x625 211 KZhBI Sertolovo D500, αριστερά από την κατασκευή ενός μικρού σπιτιού, πριονισμένα προς τα κάτω. Δεν μπορείτε να προσπαθήσετε πολύ σκληρά για να δείτε ακριβώς, η λύση θα ισοπεδώσει τα πάντα.

Κατά τη διάρκεια της κατασκευής του δαπέδου πάνω από το γκριλ, κατασκευάστηκε ένας μη αφαιρούμενος ξυλότυπος από τσιμεντόλιθους γύρω από την περίμετρο. Μεταχειρισμένος Aeroc 250x200x625 D500... Το μπλοκ ανατράπηκε έτσι ώστε το ύψος να γίνει 200. Μαζί με το στρώμα τσιμεντοκονίαμα, αποδείχθηκε περίπου 21 cm. Τα μπλοκ τοποθετήθηκαν μεταξύ τους σε καλοκαιρινή κόλλα Aeroc.

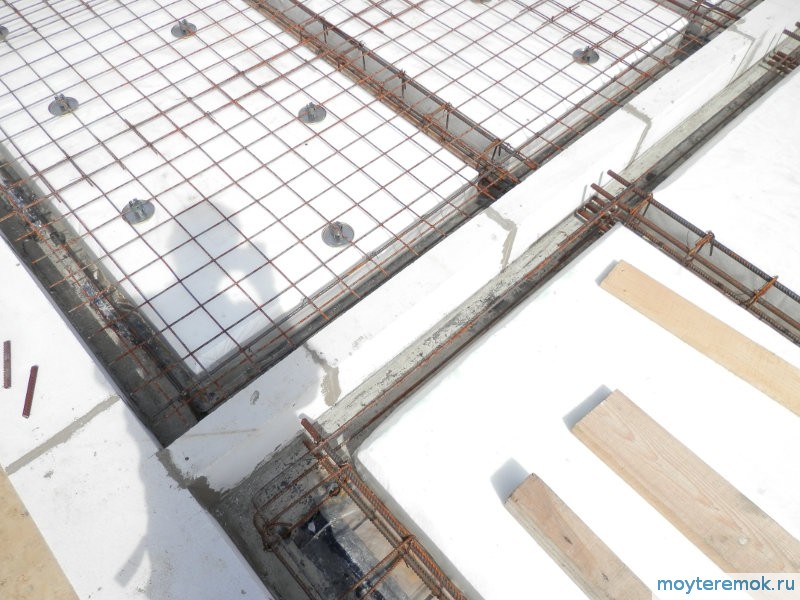

Πάνω από τον πρώτο όροφο, για ένα μονόλιθο δάπεδο με ραβδώσεις, κατασκευάστηκε επίσης ένας μόνιμος ξυλότυπος GB Aeroc 250x150x625 D400... Το μπλοκ δεν ανατράπηκε, δηλ. το ύψος του ξυλότυπου ήταν 25 εκατοστά. Μετά την τοποθέτηση του ξυλότυπου, μια μόνωση από αφρώδες πολυστυρένιο εξώθησης 50 mm κολλήθηκε σε αυτήν κατά μήκος της περιμέτρου στον αφρό συναρμολόγησης.

Επίσης εδώ αποφασίσαμε να χρησιμοποιήσουμε την επιλογή με ενσωματωμένο θερμομονωτικό δάπεδο (επομένως, το ύψος της οροφής αυξάνεται ελαφρώς, δηλαδή κάπου από τη διάμετρο του σωλήνα). Σύμφωνα με τη θρησκεία των κλασικών επιπέδων με ζεστό δάπεδο, αυτό δεν μπορεί να γίνει. Μια μεγάλη περιοχή χωρίζεται εκεί από αρμούς διαστολής. Με βάση τη θρησκεία των θεμελίων του USP είναι δυνατή. Εκεί, χύνονται μεγάλες περιοχές ενδοδαπέδιας θέρμανσης μαζί με την πλάκα θεμελίωσης.

Στην πράξη, η ταυτόχρονη χύτευση κυλά πλήρως. Η μόνωση του ξυλότυπου χρησιμεύει επίσης ως αποσβεστήρας κατά τη θερμική διαστολή του δαπέδου από μπετόν. Αν και όπως δείχνει η πρακτική (για κάποιο λόγο δεν επιβεβαιώνει τη θεωρία), ακόμη και χωρίς αμορτισέρ, τίποτα δεν θα είχε συμβεί.

Το φθηνό κινεζικό CMI αποδείχθηκε εξαιρετικό στην εργασία, αποδείχθηκε πολύ πιο βολικό από το νοικοκυριό Bosch και μέχρι στιγμής ανέχεται τα φορτία μου. Στη συνέχεια, πήρε το τρυπάνι CMI για μια πένα ως ειδικός στις κατασκευές. Κάποιος νιώθει ότι κάτι δεν πάει καλά με την άνεση, αλλά το figarite είναι βάναυσο. Υποφέρει όλο τον εκφοβισμό μου

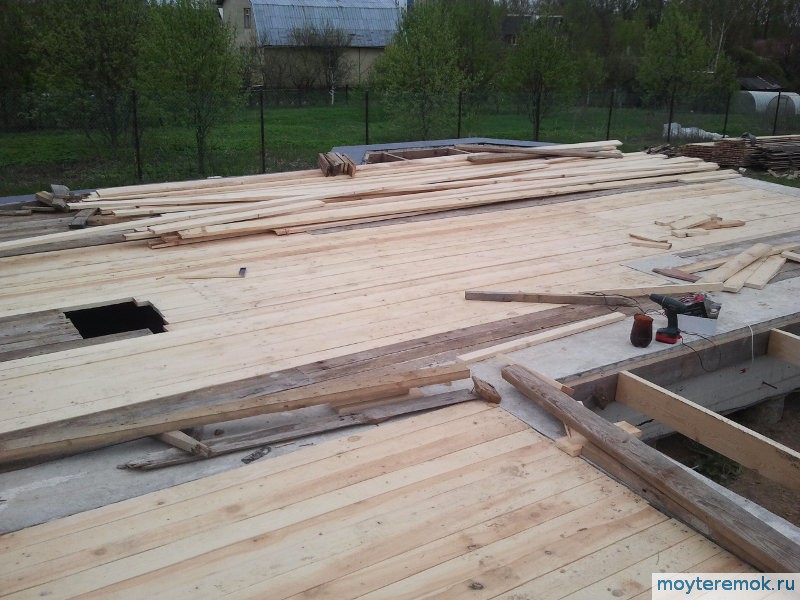

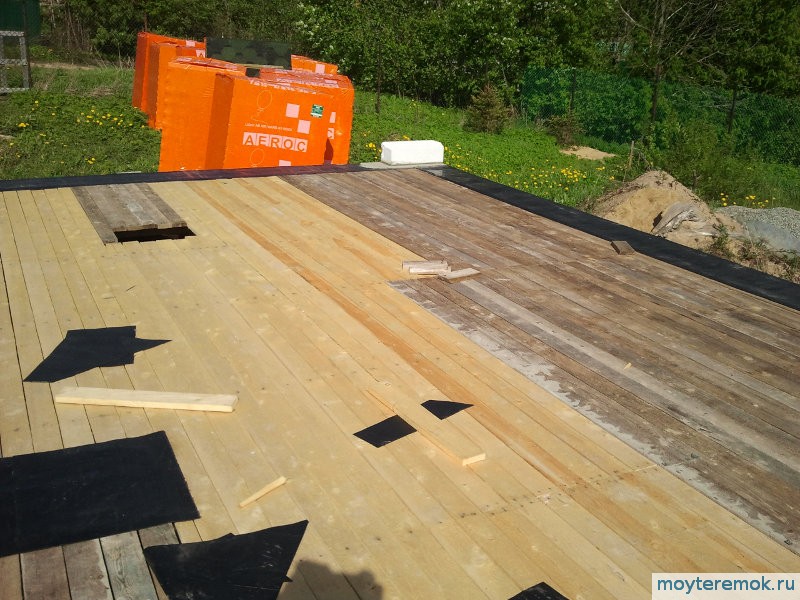

Οδήγησα offtopic, τώρα στο σημείο. Το δάπεδο καρφώθηκε με καρφιά 70. Πάνω από κάθε άκρη, ένα καρφί. Θυμηθείτε ότι πρέπει να αποσυναρμολογήσετε αυτήν τη δομή αργότερα.

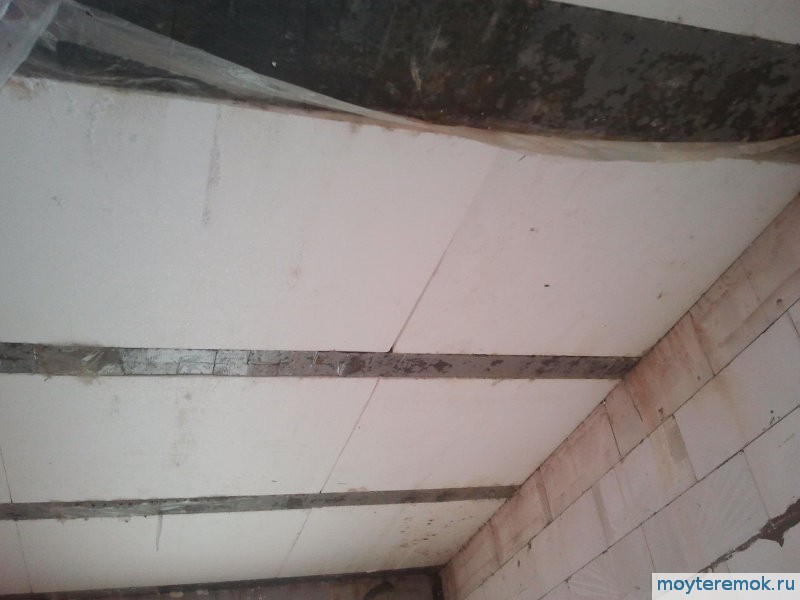

Ο ξυλότυπος για το σχηματισμό των πλευρών ανέλαβε σχεδόν τελείως το άλλο μισό μου. Styrofoam χρησιμοποιήθηκε για αυτήν Νάουφ με ασαφή χαρακτηριστικά (πυκνότητα). Δύο φύλλα 100mm τοποθετήθηκαν και 50mm πάνω του με ένα άκρο κομμένο κατά 20mm σύμφωνα με τις οδηγίες. Μεταξύ των νευρώσεων, λαμβάνεται το πλάτος του αφρώδους φύλλου, δηλαδή 1 μέτρο.

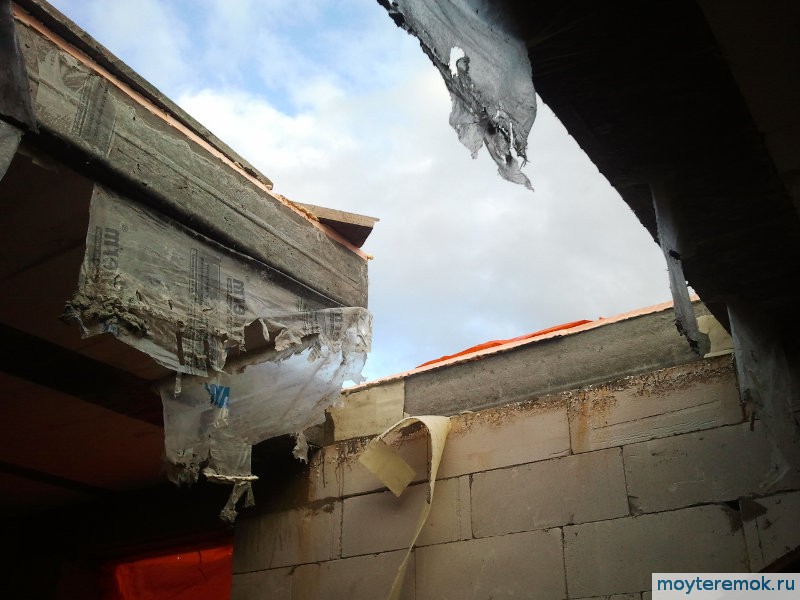

Το πολυστυρόλιο δεν ήταν προσκολλημένο στον ξυλότυπο ούτε με τίποτα. Διατηρείται από πολυαιθυλένιο, το οποίο είναι γενναιόδωρα προσαρτημένο στο ξύλινο ξυλότυπο με ένα συρραπτικό. Συνδετήρες 8 mm. Στο μέλλον, ο οπλισμός θα συνεχίσει να το πιέζει με το βάρος του.

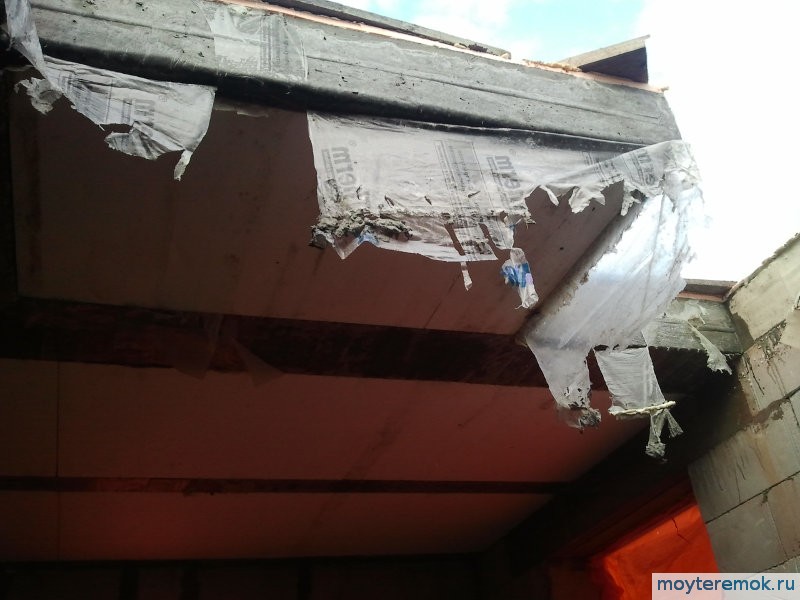

Πήραν απλό, όχι πυκνό, φθηνό πολυαιθυλένιο. Μερικώς χρησιμοποιημένο πολυαιθυλένιο από συσκευασία αφρού.

Προβλήματα μπορεί να προκύψουν κατά την επεξεργασία του ξυλότυπου. Τα Εχουμε :)

• Μέχρι να συναρμολογηθεί το κλουβί ενίσχυσης, πρέπει να βάλετε υλικά ζύγισης (χρησιμοποιήσαμε σανίδες και διακοσμητικά GB) σε αφρό πολυαιθυλενίου, διαφορετικά, σε ισχυρό άνεμο, η δομή προσπαθεί να πετάξει μακριά.
• Τα πουλιά διαπερνούν το πλαστικό και συνθλίβουν τον αφρό με τεράστια δύναμη. Κουράστηκα με κασέτα για να φέρω όλο το θέμα σε λίγο πολύ κανονική φόρμα. Κλείστηκαν τις πλαστικές πλάκες. Ταλαντεύονται στον άνεμο, ο οποίος βελτιώνει ελαφρώς την κατάσταση, τρομάζοντας τα πουλιά.

Γεμίζοντας το δάπεδο με μπετόν.

Πριν, προσπάθησα να τεντώσω τα πάντα. Σπάστε τη δουλειά σε τμήματα. Τώρα δεν είμαι υποστηρικτής τέτοιων μεθόδων και δεν σας συμβουλεύω, φυσικά, εκτός εάν υπάρχουν ειδικές περιστάσεις. Συμβαίνει, για παράδειγμα, ότι το έτοιμο σκυρόδεμα δεν μπορεί να παραδοθεί με κανέναν τρόπο, τότε πρέπει να το ρίξετε σε μέρη.

Χύσαμε και τα δύο με ραβδώσεις μονολιθικά δάπεδα έτοιμο σκυρόδεμα Μ350 (B25) από την Pumik (μίξερ με ενσωματωμένη αντλία σκυροδέματος). Αν και η επικάλυψη έχει σχεδιαστεί για το σκυρόδεμα Μ200.

Αλλά πρώτα, ένα υψηλότερο εμπορικό σήμα θα ισοπεδώσει τα jambs, εάν ήταν - αυτό είναι ένα περιθώριο ασφάλειας. Δεύτερον, δεν έχουμε χρόνο να περιμένουμε ένα μήνα έως ότου το σκυρόδεμα αποκτήσει την απαιτούμενη ισχύ.

Το σκυρόδεμα M350 θα αποκτήσει την απαραίτητη αντοχή για να συνεχίσει την κατασκευή σε μια εβδομάδα. Τρίτον, ο ίδιος ο κατασκευαστής μπορεί να βιδώσει λίγο.

Ο πρώτος όροφος ήταν γεμάτος με οικογενειακό συμβόλαιο: εγώ, η γυναίκα και ο μπαμπάς μου. Ήταν πολύ εύκολο να χύσετε από τον Pumik. Κατάφερα εύκολα με σχεδόν ένα χέρι. Αυτός είναι ο επαγγελματισμός του οδηγού που οδήγησε την έκρηξη. Πραγματικά διάβασε το μυαλό μου. Αυτό δεν συμβαίνει πάντα. Όταν χύσαμε το γκριλ, ο κορμός της ερυθρελάτης κρατήθηκε μαζί. Ο οδηγός ενεργοποίησε την αντλία σκληρά - βιάστηκε και δεν έδειχνε καλά στη δουλειά.

Δεδομένου ότι υπάρχει επίσης ένα ξυλότυπο πάνω από τον εσωτερικό τοίχο, πήραν ένα σαράντα έξι μέτρων και ισοπέδωσαν την επιφάνεια με αυτό.

Κάλεσα έναν φίλο να γεμίσει τον δεύτερο όροφο. Αυτή η επικάλυψη είναι ήδη πολλαπλή, οπότε έπρεπε να σκεφτώ για πολύ καιρό πώς να το γεμίσω ακριβώς. Στην αρχή ήθελα να τραβήξω το σχοινί, αλλά δεν είχα χρόνο να κάνω τίποτα. Ως αποτέλεσμα, λίγο πριν ρίξω, τράβηξα αρκετά νάιλον νήματα. Όχι πραγματικά, αλλά αποδείχθηκε καλύτερο από το τίποτα.

Ο μπαμπάς δεν ανέβηκε στην κορυφή. Ήταν βαρύτερο να κρατάς τον κορμό απ 'ό, τι στον πρώτο όροφο, αλλά ακόμα πολύ πιο εύκολο από ό, τι στο γκριλ. Λαμβάνοντας υπόψη την προηγούμενη εμπειρία, χύθηκε σε μέρη. Γέμισε τον τομέα, έκλεισε την αντλία, δονήθηκε. Έκλεψαν το πλεόνασμα. Κατά κανόνα, η σύζυγός μου πήγε στην αρχή και συνεχίσαμε να γεμίζουμε τον επόμενο τομέα.

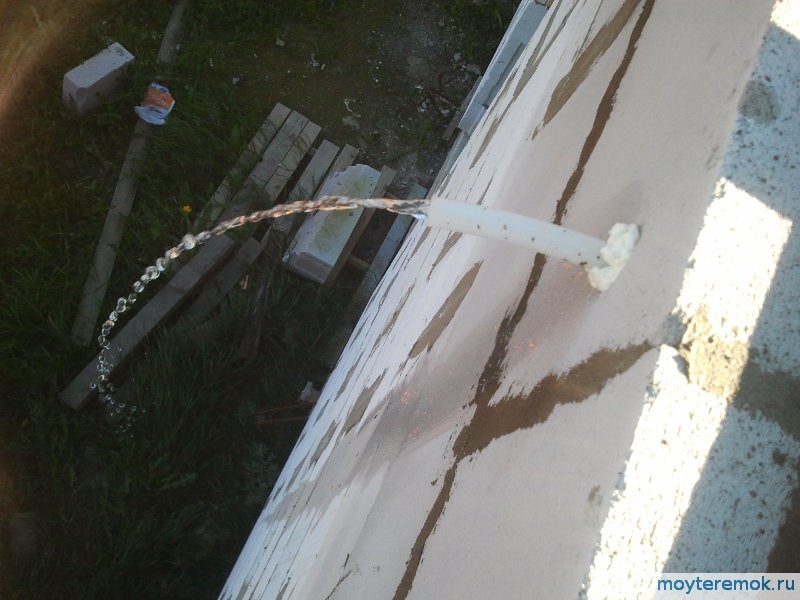

Όταν το ανώτατο όριο σκληρύνθηκε λόγω του γεγονότος ότι ο σταθερός ξυλότυπος από το GB είναι 2-3 cm υψηλότερος από την επιφάνεια του δαπέδου, συλλέχθηκε νερό βροχής στο πάτωμα. Για την αποστράγγιση, έγιναν τρύπες και εισήχθησαν σωλήνες (κομμάτια σωλήνα από το θερμό πάτωμα).

Αποσυναρμολόγηση του ξυλότυπου.

Χρειάστηκε πολύς χρόνος για να αποσυναρμολογηθεί. Αποσυναρμολογείται σε μεγάλες εκτάσεις. Το βάρος των ανοιγμάτων παίζει στα χέρια. Ροκ λίγο και χτυπήστε. Το κύριο πράγμα δεν είναι να στέκεστε κάτω από αυτό.

Η επιφάνεια του δαπέδου είναι τόσο λεία όσο το γυαλί.

Πλάκα με ραβδώσεις στην περιοχή του κλιμακοστάσιου.

Στην αρχή είναι μαύρο, το οποίο εκπλήσσει, αλλά αποδεικνύεται αν ξεφλουδίσετε την ταινία που στεγνώνει και γίνεται το συνηθισμένο γκρι χρώμα.
