Барилгын үндсэн элементүүдийг барих ажлыг барилгын хэмжээ, модулийн зохицуулалт (MCRS) ашиглан гүйцэтгэдэг бөгөөд үүний дагуу барилгын эзэлхүүн төлөвлөлтийн үндсэн элементүүдийн хэмжээ нь модулийн олон дахин байх ёстой.
Үндсэн модулийг 100 мм-тэй тэнцүү хэмжээгээр авдаг.
Барилгын үндсэн бүтцийн элементүүд (даацын хана, багана) нь модуль дагуу байрладаг зохицуулалтын тэнхлэгүүд (уртааш ба хөндлөн). Бага барилгуудын координатын тэнхлэгүүдийн хоорондох зайг 3M модулийн (300 мм) үржвэрээр авна.
Барилгын элементүүдийн харьцангуй байрлалыг тодорхойлохын тулд хэрэглэнэ координатын тэнхлэгийн сүлжээ.

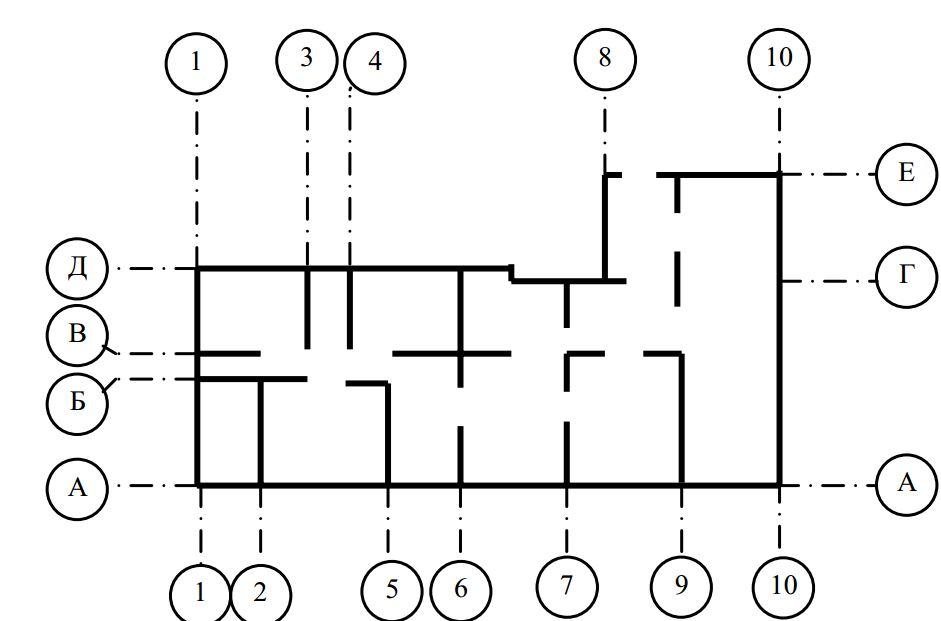

Зохицуулалтын тэнхлэгүүдийг тасархай цэгэн нарийн зураасаар зурж, төлөвлөгөөний зүүн, доод талын дагуу тэмдэглэж, зүүн доод булангаас эхлэн араб тоогоор (зүүнээс баруун тийш), орос цагаан толгойн том үсгээр (доороос дээш) 6 ... 12 мм-ийн диаметртэй тойрог хэлбэрээр тэмдэглэв (Зураг. 2).

Зураг: 2. Зохицуулалтын тэнхлэгүүдийг тэмдэглэх жишээ

Хэмжээ барилгын зураг дээр тэдгээрийг миллиметрээр байрлуулж, хаалттай гинж хэлбэрээр дүрмээр хийдэг.

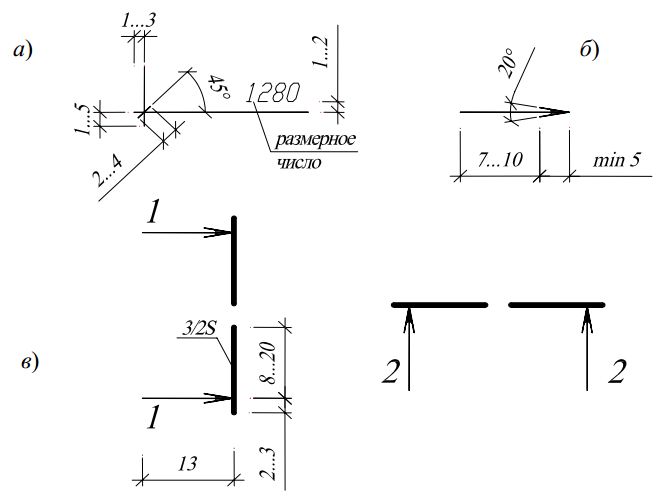

Хэмжээний шугамыг serifs-ээр хязгаарладаг - хэмжээст шугамаас 45 ° өнцгөөр баруун тийш налуу зурсан 2 ... 4 мм урт богино цус харвалт. Хэмжээний шугам нь хэт өргөтгөлийн шугамаас 1 ... 3 мм-ээс хэтрэх ёстой. Хэмжээний дугаар нь хэмжээсийн шугамаас дээш 1 ... 2 мм-ийн зайд байрладаг (Зураг 3, а).
Илэрхийлэх секундын онгоцны байрлал барилгын хэсэг эсвэл хэсэг, нээлттэй шугамыг харах чиглэлийг заасан сумтай тусдаа өтгөрүүлсэн цус харвалт хэлбэрээр ашигладаг. Таслах шугамыг араб тоогоор тэмдэглэв (Зураг 3, в). Эхлэл ба төгсгөлийн цус харвалт нь зургийн тоймыг огтлох ёсгүй.

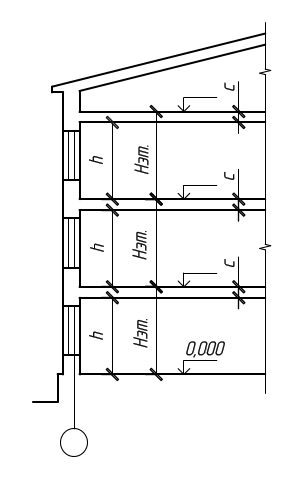

Барилгын өндрийн хэмжээг (шалны өндөр) олон тооны модульд хуваарилдаг. Шалны өндөр барилга гэж тухайн давхрын шалнаас дээрх давхрын шал хүртэлх зайг тодорхойлно. Орон сууцны байшингийн төслүүдэд шалны өндрийг 2.8 гэж тооцсон; 3.0; 3.3 м.
Фасадууд болон хэсгүүдэд өндөр барилга тэмдэг ямар ч дизайны түвшингээс барилгын элемент эсвэл бүтцийн түвшинг тэг гэж авна. Ихэнх тохиолдолд нэгдүгээр давхрын бэлэн шал (шалны хучилт) -ын түвшинг тэг түвшин гэж тооцдог (± 0.000 гэсэн тэмдэг).
Түвшний тэмдгийг уртаар хэмжихгүйгээр гурван аравтын бутархай тоолуураар зааж, тавиуртай сум хэлбэрээр өргөтгөлийн шугам дээр байрлуулна. Сумны зөв өнцгийн талыг суналтын шугам руу 45 ° өнцгөөр хатуу зузаан гол шугамаар зурна (Зураг 4).

Зураг: 3. Тайралтын хэмжээ, байрлалыг бичих:

a - хэмжээ ба хэмжээсийн шугам; b - харааны чиглэлийн сум;
in - тайралтын байрлал

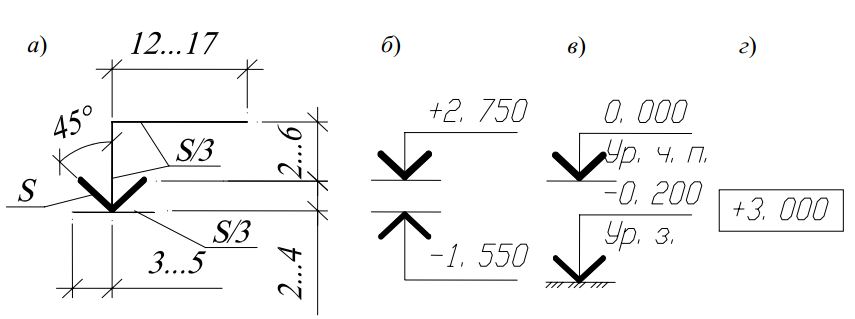

Зураг: 4. Үзэл дээр түвшний тэмдэг зурах:

a - түвшний тэмдгийн хэмжээ; b - байршил, дизайны жишээ
зүсэлт ба хэсэг дээрх түвшний тэмдэг; в - ижил тайлбартай бичээстэй;
d - төлөвлөгөөн дээрх түвшний тэмдгийн дүрсний жишээ

Тэмдгийн тэмдгийг тайлбар бичээс дагалдаж болно: Ур.ч.п - дууссан давхрын түвшин; Ur.z. - газрын түвшин.
Төлөвлөгөөний тэмдгийг тэгш өнцөгт хэлбэрээр зурсан (Зураг 4, d). Тэг түвшингээс дээш түвшингүүдийг нэмэх тэмдэгээр (жишээлбэл, + 2,700), тэгээс доошыг хасах тэмдэгээр (жишээлбэл, - 0,00) тэмдэглэнэ.
Барилгын зураг дээр дараахь зүйлийг хүлээн авна нэрс барилга байгууламжийн төрөл.
Дотор нь төлөвлөгөө нэрлэх барилга нь шалны эцсийн давхрын өндөр, давхрын дугаар эсвэл харгалзах онгоцны тэмдэглэгээг заана; төлөвлөгөөний нэг хэсгийг гүйцэтгэх үед энэ хэсгийг хязгаарлах тэнхлэгүүд, жишээлбэл:
Өндөрлөг төлөвлөгөө +3,000;
2 давхрын төлөвлөгөө;
Төлөвлөгөө 3-3;
Өндөрлөг төлөвлөгөө 21-39 тэнхлэгт 0.000, A - D.
Дотор нь хэсгийн нэр барилга байгууламжийг холбогдох хайчлах хавтгай (араб тоогоор), жишээлбэл, Хэсэг 1-1-ээр тэмдэглэнэ.
Дотор нь фасадыг нэрлэх барилгууд нь фасадыг байрлуулсан туйлын тэнхлэгүүдийг заана, жишээлбэл:
Гадна чимэглэлийн 1-5;
Фасад 12-1;
А фасад - Г.

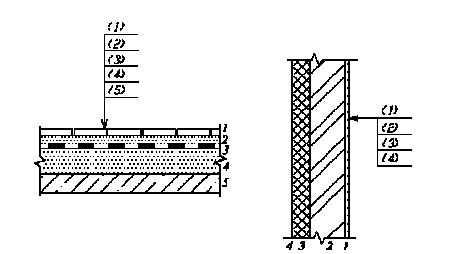

Олон давхаргын бүтцийг гүйцэтгэдэг тэмдэглэлшулуун шугам дээр тавиур дээр байрладаг,
сумаар төгсгөнө (зураг 5). Бичээсийн дараалал (тэдгээрийн зузааныг харуулсан давхаргын материал эсвэл хийц) тус тусдаа давхрагад байрлуулах дараалалд дээрээс доош, зүүнээс баруун тийш харгалзах ёстой.
Асаалттай байна удирдагчийн шугамуудтавиураар дуусч, зураг дээрх нэмэлт тайлбарыг эсвэл тодорхойлолтын элементийн элементийн дугаарыг байрлуулна.

Зураг: 5. Дуудлагын гүйцэтгэлийн жишээ

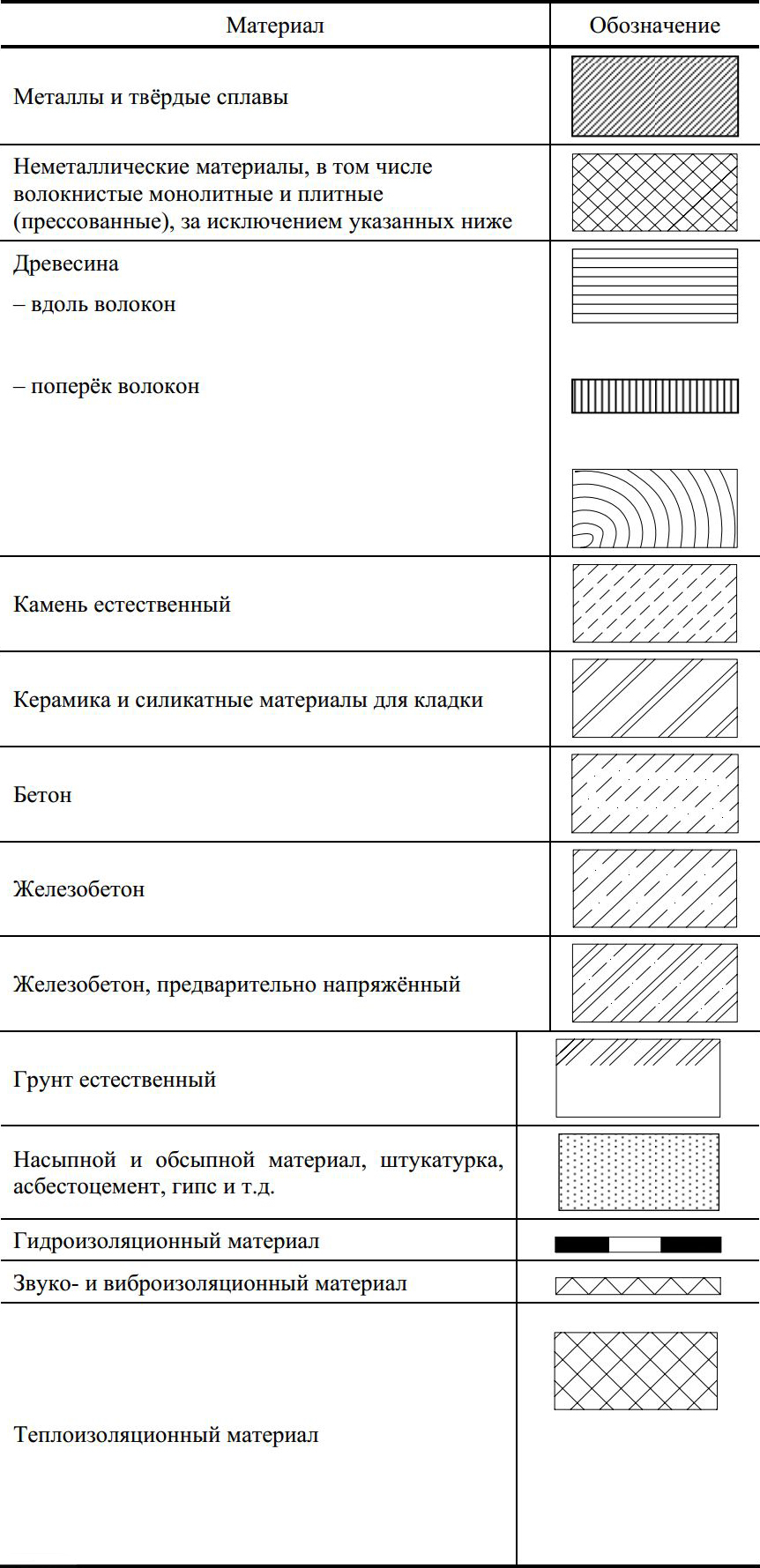

График тэмдэг барилга, байгууламжийн хэсэг, хэсгүүдийн материалыг Хавсралтад өгсөн болно. 3. Ангаахайн зэрэгцээ шугамуудын хоорондох зайг ангаахайн талбай ба зургийн цар хүрээнээс хамаарч 1 ... 10 мм-ийн дотор сонгоно. Хэрэв зураг нь нэг төрлийн байвал зурагны хэмжээ нь зөвшөөрөгдөхгүй бол материалын тэмдэглэгээг зураг дээр ашигладаггүй тэмдэг.
Барилгын элемент, ариун цэврийн хэрэгслийн нөхцөлт график зургийг Хавсралтад өгсөн болно. 4.

Хавсралт 3

Зүссэн материалын график зураг төсөл,
ХЭСЭГ, ХАРАЛТ

Хавсралт 4

БАРИЛГЫН ЭЛЕМЕНТИЙН ГРАФИК ЗУРАГ

Ангилалууд: / /
Сэдвийн:

Барилга, эсвэл төлөвлөгөөн дэх аливаа байгууламжийг нөхцөлт төвийн шугамуудаар хэд хэдэн хэсэгт хуваадаг. Гол тулгуур бүтцийн байрлалыг тодорхойлсон эдгээр шугамыг урт ба хөндлөн зохицуулалтын тэнхлэг гэж нэрлэдэг.

Барилгын төлөвлөгөөн дэх зохицуулалтын тэнхлэгүүдийн хоорондын зайг алхам гэж нэрлэдэг бөгөөд давамгайлсан чиглэлд алхам нь уртраг ба хөндлөн байж болно.

Зохицуулалтын уртааш тэнхлэгүүдийн хоорондох зай нь үндсэн тулгуур бүтцийн давхцал, давхцал эсвэл бүрхүүлтэй давхцах тохиолдолд энэ интервалыг span гэж нэрлэдэг.

Шалны өндрийн хувьд Hэнэ бол сонгосон давхрын шалны түвшингээс дээрх давхрын шалны түвшин хүртэлх зай юм. Үүнтэй ижил зарчмаар дээд давхрын өндрийг тодорхойлж, мансарда давхцлын зузааныг шалан дээрх давхцлын зузаантай тэнцүү хэмжээгээр авна. Аж үйлдвэрийн нэг давхар барилгад шалны өндөр нь шалнаас бүрхсэн бүтцийн доод гадаргуу хүртэлх зайтай тэнцүү байна.

Барилгын хэсгүүдийн харьцангуй байрлалыг тодорхойлохын тулд тухайн байгууламжийн тулгуур бүтцийг тодорхойлдог зохицуулалтын тэнхлэгийн сүлжээг ашигладаг.

Зохицуулалтын тэнхлэгийн зураг.

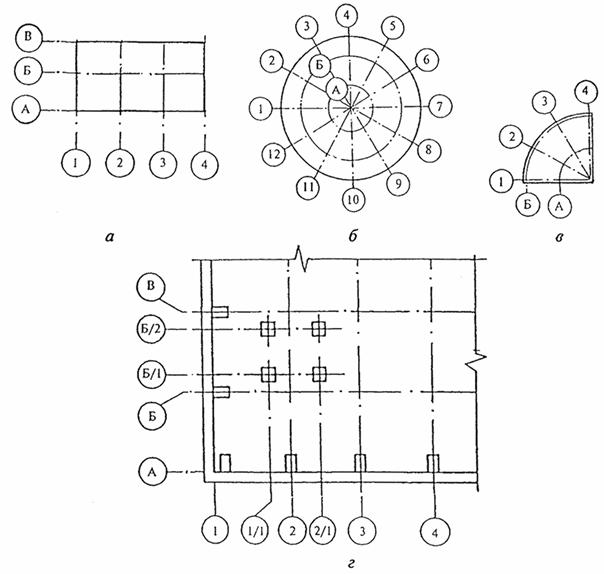

Фокус тэнхлэгүүдийг зураас, тасархай нимгэн шугамаар зурж, 6-12 мм-ийн диаметртэй тойрог дотор тэмдэглэв. Тойргийн диаметр нь зургийн хуваарьтай тохирч байх ёстой: 6 мм - 1: 400 ба түүнээс бага; 8 мм - 1: 200 - 1: 100; 10 мм - 1:50; 1 мм-ийн хувьд 12 мм; 1:20; 1:10. Тэнхлэгийн тэмдэглэгээний чиглэлийг зүүнээс баруун тийш, хэвтээ ба доороос дээш, босоо байдлаар байрлуулна.

Хэрэв төлөвлөгөөний эсрэг талын зохицуулалтын тэнхлэгүүд хоорондоо давхцахгүй бол эдгээр тэнхлэгийн ялгавартай цэгүүдийн тэмдэглэгээг дээд ба / эсвэл баруун талд нь нэмж хэрэглэнэ. Гол тулгуур бүтцийн зохицуулалтын тэнхлэгүүдийн хооронд байрладаг тусдаа элементүүдийн хувьд нэмэлт тэнхлэгүүдийг бутархай байдлаар тэмдэглэнэ.

• мөрний дээр өмнөх зохицуулалтын тэнхлэгийн тэмдэглэгээг заана;
• мөрний доор - зургийн дагуу зэргэлдээ зохицуулалтын тэнхлэгүүдийн хоорондох талбайн нэмэлт серийн дугаар.

Нэмэлт дугааргүйгээр гол баганын тэнхлэгийн тэмдэглэгээний үргэлжлэлд хагас модон баганын зохицуулалтын тэнхлэгт дижитал болон үсгийн тэмдэглэгээг хуваарилахыг зөвшөөрнө.

Зохицуулалтын тэнхлэгүүдийг 4-р зүйлд тайлбарласан дүрмийн дагуу холбодог. ГОСТ 28984-91... Жишээ:

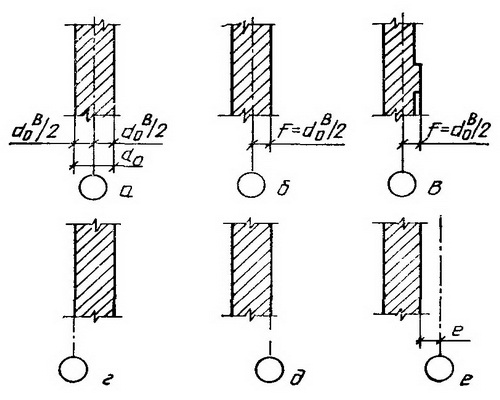

Хэсэг материалаар хийсэн даацын ханыг зохицуулалтын тэнхлэгт бэхлэх ажлыг дараахь дүрмийн дагуу гүйцэтгэнэ.

• а) бүрэх хавтангийн ханан дээр шууд амрах үед хананы дотоод гадаргууг уртааш координат тэнхлэгээс тоосгон хананд 130 мм, блок хананд 150 мм зайд авах шаардлагатай;
• б) 380 мм ба түүнээс дээш тоосгон хананы зузаантай (400 м ба түүнээс дээш тооны блокуудын хувьд) өнгөлгөө (дам нуруу) -ын тулгуур бүтцийн ханыг дэмжих үед уртрагийн зохицуулалтын тэнхлэг нь хананы дотоод гадаргуугаас 250 мм зайд (блокны хананд 300 мм) явагдах ёстой;
• в) үед тоосгон хана 130 мм өргөн pilasters бүхий 380 мм зузаантай, уртааш тэнхлэгээс хананы дотоод гадаргуу хүртэлх зай 130 мм байх ёстой;
• г) 130 мм-ээс их зузаантай pilasters бүхий ямар ч зузаантай тоосгон хананы хувьд хананы дотоод гадаргууг зохицуулалтын тэнхлэгт нийцүүлнэ ("тэг" лавлагаа);
• e) хучилтын хавтангуудыг түших үед холхивчийн төгсгөлийн хананы бэхэлгээг уртааш ханан дээр хучлаганы хавтангуудыг бэхэлсэнтэй адил авна;
• е) дотоод холхивчийн хананы геометрийн тэнхлэгүүд нь координат тэнхлэгүүдтэй нийцэж байх ёстой.

Холхивчийн хананы нийт зузааны хувьд шалны хавтангуудыг дэмжихдээ хананы гаднах зохицуулалтын хавтгайг зохицуулалтын тэнхлэгтэй нэгтгэхийг зөвшөөрнө (Зураг 9d).

Зохицуулалтын тэнхлэгүүдийг тэмдэгээс бусад тохиолдолд араб тоогоор болон том үсгээр тэмдэглэнэ. 3, J, O, X, S, b, b... Тоонууд нь хамгийн олон тооны зохицуулалтын тэнхлэг бүхий барилгын хажуугийн тэнхлэгүүдийг заана. Тэнхлэгийн тэмдэглэгээг ихэвчлэн барилгын төлөвлөгөөний зүүн ба доод талд байрлуулдаг. Зохицуулалтын тэнхлэгийг зааж өгсөн үсгийн өндрийг нэг хуудсан дээрх тоонуудын хэмжээнээс нэг эсвэл хоёр тоогоор илүү сонгосон байна. Зохицуулалтын тэнхлэгийн тоон болон үсгийн тэмдэглэгээг орхихыг зөвшөөрөхгүй.

Хэд хэдэн зохицуулалтын тэнхлэгүүдтэй холбогдсон давтагдах элементийн зураг дээр зохицуулалтын тэнхлэгүүдийг зургийн дагуу тэмдэглэв.

• "А" - зохицуулалтын тэнхлэгийн тоо 3-аас ихгүй үед;
• "B" - "" "" 3-аас дээш;
• "In" - бүх цагаан толгойн болон тоон зохицуулалтын тэнхлэгийн хувьд.

Шаардлагатай бол элементийг хавсаргасан зохицуулах тэнхлэгийн чиглэлийг зэргэлдээх тэнхлэгийн дагуу зааж өгөв.

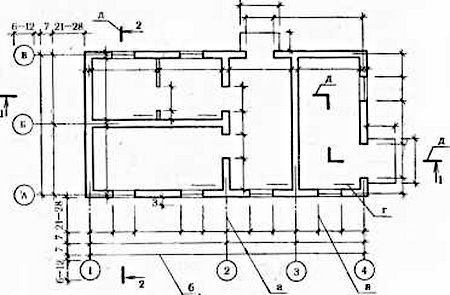

ESKD ба SPDS-ийн шаардлагын дагуу төлөвлөгөөний зураг зурах дүрэм (бүдүүвч зураг):

• a - зохицуулалтын тэнхлэгүүд;
• b - хэмжээсийн шугам;
• e - өргөтгөлийн шугам;
• g - байрны талбай;
• d - таслагдсан шугамууд.

Эх сурвалж: ГОСТ, SNIP, Интернет.

Мэдээллийг дэмжих.

• Дамми нарт зориулсан архитектур. Архитектурын хэв маягийн тойм .
• Давхардсан ба давхарласан чип хавтан. Ламинжуулалтын технологи .

Эх сурвалжийг зааж, сайтад идэвхтэй индексжүүлсэн холбоосоор хуулж болно

Барилга, эсвэл төлөвлөгөөн дэх аливаа байгууламжийг нөхцөлт төвийн шугамуудаар хэд хэдэн хэсэгт хуваадаг. Гол тулгуур бүтцийн байрлалыг тодорхойлсон эдгээр шугамыг урт ба хөндлөн зохицуулалтын тэнхлэг гэж нэрлэдэг.

Барилгын төлөвлөгөөн дэх зохицуулалтын тэнхлэгүүдийн хоорондын зайг алхам гэж нэрлэдэг бөгөөд давамгайлсан чиглэлд алхам нь уртраг ба хөндлөн байж болно.

Зохицуулалтын тэнхлэгийн тэмдэглэгээ

Зохицуулалтын уртааш тэнхлэгүүдийн хоорондох зай нь үндсэн тулгуур бүтцийн давхцал, давхцал эсвэл бүрхүүлтэй давхцах тохиолдолд энэ интервалыг span гэж нэрлэдэг.

Олон давхар орон сууцны байшингийн шалны өндөр

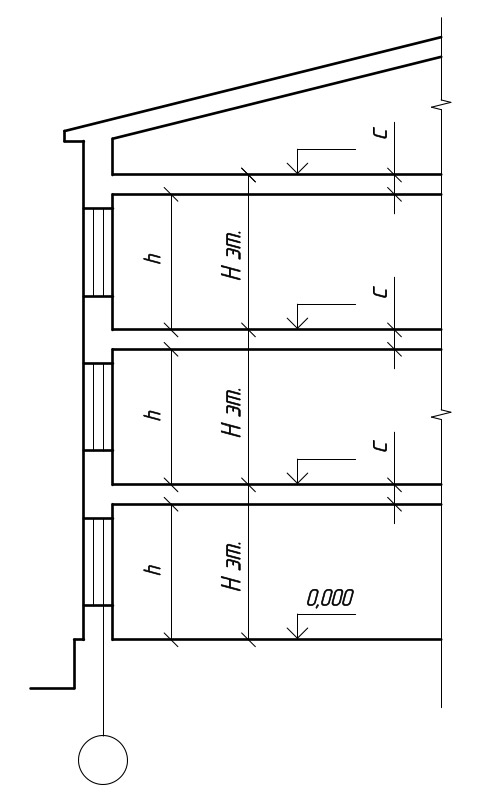

Шалны өндөр H et нь сонгосон давхрын шалны түвшингээс дээрх давхрын шалны түвшин хүртэлх зай юм. Үүнтэй ижил зарчмаар дээд давхрын өндрийг тодорхойлж, мансарда давхцлын зузааныг шалан дээрх давхцлын зузаантай тэнцүү хэмжээгээр авна. Аж үйлдвэрийн нэг давхар барилгад шалны өндөр нь шалнаас бүрхсэн бүтцийн доод гадаргуу хүртэлх зайтай тэнцүү байна.

Барилгын хэсгүүдийн харьцангуй байрлалыг тодорхойлохын тулд тухайн байгууламжийн тулгуур бүтцийг тодорхойлдог зохицуулалтын тэнхлэгийн сүлжээг ашигладаг.

Фокус тэнхлэгүүдийг зураасаар зурсан нимгэн шугамаар зурж, 6-12 мм-ийн голчтой тойрог дотор тэмдэглэв.

Нэг давхар байшингийн шалны өндөр

Зохицуулалтын тэнхлэгүүдийг 3, Y, O, X, L, b, b гэсэн тэмдэгээс бусад тохиолдолд араб тоогоор болон том үсгээр тэмдэглэнэ.

Зохицуулалтын тэнхлэгүүдийг харуулсан фонтын өндрийг нэг хуудсан дээрх тоонуудын хэмжээнээс нэг эсвэл хоёр тоогоор илүү сонгосон байна.

Тоонууд нь хамгийн олон тооны зохицуулалтын тэнхлэг бүхий барилгын хажуугийн тэнхлэгүүдийг заана.

Тэнхлэгүүдийг тэмдэглэх чиглэлийг зүүнээс баруун тийш, хэвтээ ба доороос дээш, босоо байдлаар хэрэглэнэ.

Тэнхлэгийн тэмдэглэгээг ихэвчлэн барилгын төлөвлөгөөний зүүн ба доод талд байрлуулдаг.

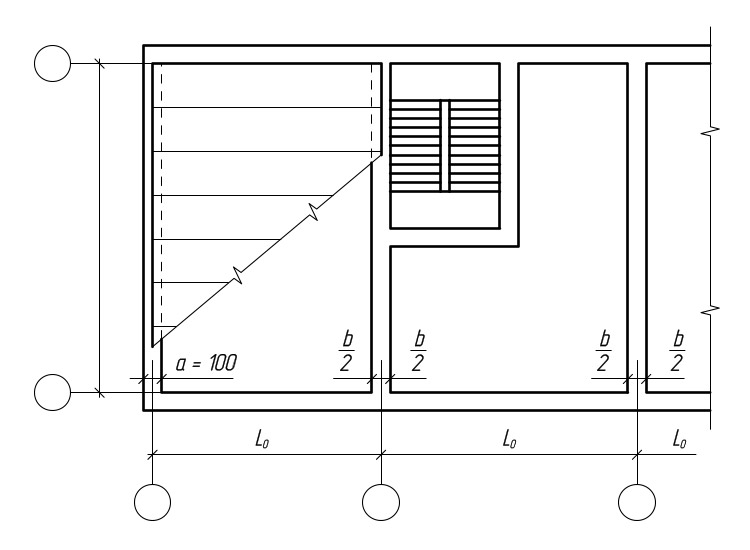

Гаднах хананы координатын тэнхлэг нь хол зайд байрладаг a \u003d 100 мм, шалны хавтанг суурилуулах догол мөрийг ажиглах.

Гадаад ба дотоод хананы зохицуулалтын тэнхлэгүүд
