Трубозаготівельну відомість виконують за формою 8 у таких випадках:

Для електричних мереж, де переважає прокладання кабелів та проводів у металевих трубах і де обсяг трубних прокладок визначає доцільність заготівлі елементів труб у МЕЗ;

Для електричних мереж, що прокладаються в трубах у фундаментах складного обладнання.

При заповненні трубозаготівельної відомості у графі “Ділянка траси труби” вказують:

Довжини ділянок труб між вершинами кутів у метрах;

Величини кутів у градусах та радіуси вигину в міліметрах;

Трубозаготівельна відомість

За наявності нормалізованих елементів труб трубозаготівельну відомість виконують за тією самою формою, але у графі “Ділянка траси труби” вказують:

Довжини нормалізованих прямих відрізків труб, а у необхідних випадках – довжину додаткового відрізка у метрах;

Типи сполучних кутів із зазначенням кута вигину в градусах;

Позначення протяжних ящиків та трубних блоків;

При складанні трубозаготівельної відомості графи кабельнотрубного журналу, що належать до труб, не заповнюють, а дають посилання на трубозаготівельну відомість.

У трубозаготівельній відомості наводять таблицю потреби труб формою 5.

2.12. Відомість заповнення труб кабелями і проводами виконують формою 9 у випадках, коли складаються окремо кабельний журнал і трубозаготівельна відомість.

Відомість заповнення труб кабелями, проводами

2.13. При заповненні граф "Довжина проводів, кабелів і труб" на принципових схемах та в кабельнотрубних журналах вказують довжину з урахуванням надбавки на вигини, повороти та відходи.

2.14. При виконанні робочих креслень силового електроустаткування на ЕОМ форми вихідних документів мають бути максимально наближені до форм, наведених у стандарті. Допускається принципові схеми мережі живлення та розподільної мережі виконувати у вигляді таблиць, при цьому таблиці повинні містити всі технічні дані, передбачені формами 2 і 3.

3. Креслення електромонтажних конструкцій та габаритні креслення

3.1. Креслення електромонтажних конструкцій, призначених для встановлення електрообладнання та прокладання електричних мереж, виконують у випадках відсутності відповідних виробів заводського виготовлення, типових креслень електромонтажних конструкцій та креслень електромонтажних конструкцій повторного застосування.

Креслення електромонтажної конструкції виконують, як правило, у масштабі 1:5, 1:10 або 1:20.

На кресленні електромонтажної конструкції поміщають специфікацію форм ГОСТ 2.106 і ГОСТ 2.113.

3.2. Усі електромонтажні конструкції, що підлягають виготовленню в МЕЗ за типовими кресленнями, кресленнями повторного застосування та новоствореним кресленням, включають у відомість електромонтажних конструкцій, що підлягають виготовленню в МЕЗ за формою 10.

У цій статті наводяться приклади кабельних журналів виконані у програмі Autocad у форматі dwg відповідно до ГОСТ 21.613-2014 та ГОСТ 21.607-2014 для робочих креслень марок ЕМ та ЕН.

Кабельний журнал повинен виконуватися за формою 7 відповідно до ГОСТ 21.613-2014 для робочих креслень силового електроустаткування (марки ЕМ) див. рис.1. Цей ГОСТ замінює ГОСТ 21.613-88. У принципі, у наведеній формі все інтуїтивно зрозуміло, додаткових пояснень не потрібно. У стовпці «Ділянка траси кабелю, дроти» для форми 7 вказують позначення ділянок траси відповідно до плану прокладання електричних мереж.

Вмикати кабельний журналдо складу основних комплектів робочих креслень марки ЕМ потрібно за потреби див. розділ 4, пункт 4.3 ГОСТ 21.613-2014.

Рис.1 - Кабельний журнал для прокладання методом трас для робочих креслень марки ЕМ

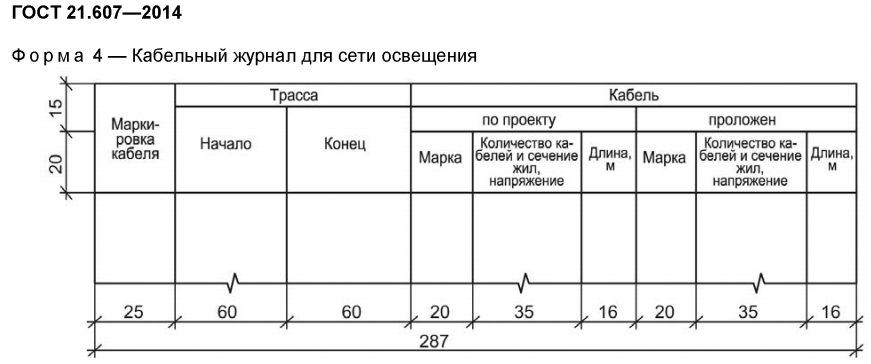

Для робочих креслень зовнішнього електричного освітлення (марки ЕН) кабельний журнал виконується формою 4 відповідно до ГОСТ 21.607-2014 див.рис.2. Дозволяється кабельний журнал не виконувати, якщо всі дані, що містяться в кабельному журналі, відображені на принциповій схемі мережі освітлення.

Рис.2 - Кабельний журнал для прокладання методом трас для робочих креслень марки ЕН

Як ми бачимо кабельний журналдля зовнішнього освітлення має суттєві відмінності від кабельного журналу для силового електроустаткування, а саме:

• ● відсутній стовпець «Ділянка траси кабелю, дроту»;
• ● змінено напис у стовпці позначення кабелю на «Маркування кабелю»;
• ● змінено стовпець, де вказується кількість кабелів та перетин на «Кількість кабелів та перетин жил, напруга»;
• ● змінено напис у рядку «Кабель»;
• ● збільшено ширину стовпчика «Довжина, м» на 1 мм.

В результаті ширина усієї таблиці кабельного журналу склала 287 мм замість 395 мм.

Щоб форми кабельного журналу не креслити з нуля, я прикладаю приклади виконання кабельних журналів для марок ЕМ і ЕН накреслений відповідно до форми 7 і форми 4. Форми кабельного журналу виконана у вигляді таблиці, що полегшує складання журналу. Дозволяє оперативно додавати та видаляти рядки. На рис.3 можна побачити приклад виконаного кабельного журналу в програмі Autocad.

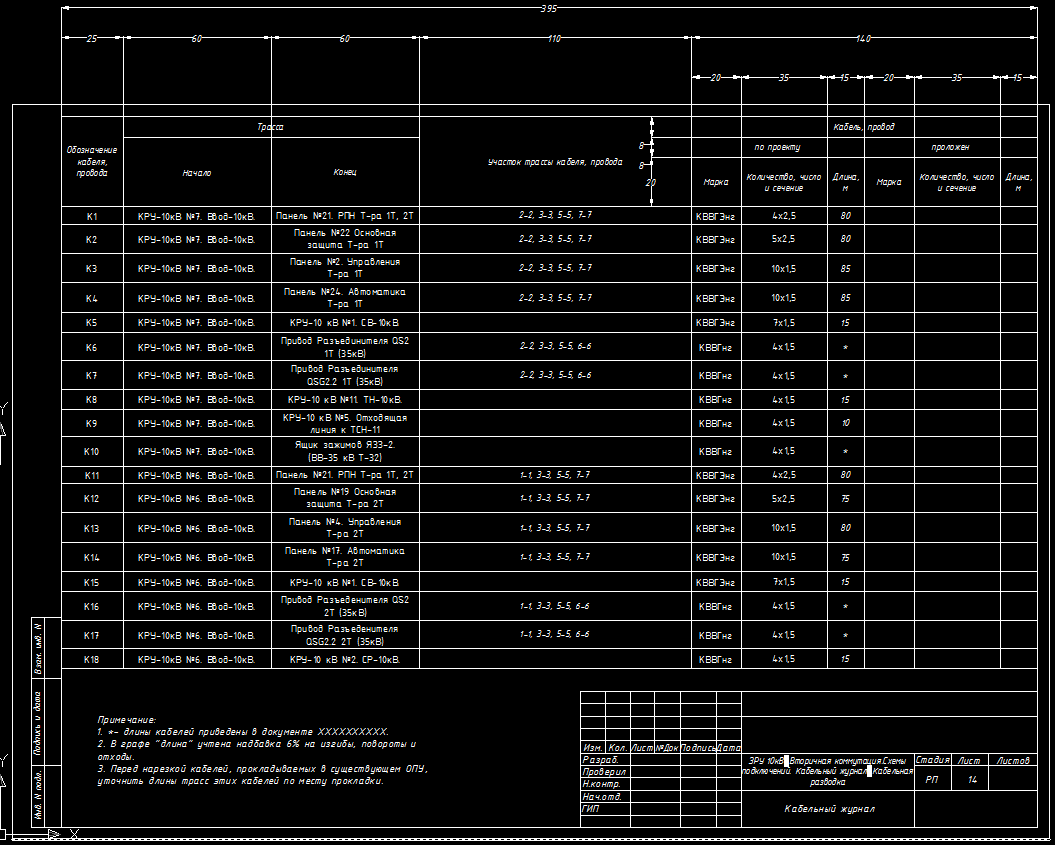

Рис.3 – Приклад кабельного журналу для прокладання методом трас виконаного у програмі Autocad

Архів містить:

• 1. ГОСТ 21.613-2014 – Силове електроустаткування. Робочі креслення у форматі PDF.
• 2. ГОСТ 21.607-2014 – Зовнішнє електричне висвітлення. Робочі креслення у форматі PDF.
• 3. Приклади кабельних журналів відповідно до ГОСТ 21.613-2014 та ГОСТ 21.607-2014 у форматі DWG.

Звертаю Вашу увагу, що ця стаття була доопрацьована, оскільки ГОСТ 21.613-88 більше не є дійсним. Додано приклад кабельного журналу для зовнішнього освітлення, додано пояснення до виконання кабельного журналу для марок ЕМ та ЕН. Прохання хто ранні завантажив шаблон кабельного журналу, замінити його на більш нову версію відповідно до вищезгаданих гостей. Просимо вибачення, що ввели Вас в оману.

Енергетика

У кабельному журналі описується маркування кожного кабелю звідки і куди йде його марка довжина кабельної лінії та призначення. Призначення: Усю необхідну інформацію про кабелі можна надати безпосередньо на схемах: можна вказати марку довжину спосіб прокладання кабелю. Однак при побудові досить великої системи, щоб уникнути перевантаженості креслень, зручніше винести ці дані в окрему таблицю, залишивши на схемах лише присвоєні кабелям позначення. Під час монтажу до кабельного журналу заносяться такі відомості: номер...

Призначення кабельного журналу та що відображено на аркушах кабельного журналу.

У кабельному журналі описується маркування кожного кабелю, звідки і куди він іде, його марка, довжина кабельної лінії та призначення. Крім того, до складу виконавчої документації входить опис лицьової сторони (фасаду) кросу, що включає призначення кожного пасивного пристрою (патч-панелі або кросової панелі), а також сполучного блоку або модуля.

Призначення:

Всю необхідну інформацію про кабелі можна надати безпосередньо на схемах: можна вказати марку, довжину, спосіб прокладання кабелю. На схемах можна простежити, звідки іде кабель і куди надходить. Однак при побудові досить великої системи, щоб уникнути перевантаженості креслень, зручніше винести ці дані в окрему таблицю, залишивши на схемах лише присвоєні кабелям позначення.

Під час монтажу до кабельного журналу заносяться такі відомості:

1. номер барабана, з якого кабель узятий для прокладання, завод-виробник та дата виготовлення кабелю; посилання на протоколи (акти) про приймання та заводські випробування кабелю;
2. виявлені дефекти в процесі приймання, транспортування та прокладання кабелю, а також при випробуванні кінця кабелю (каппи);
3. результати випробування захисного заземлення, опору ізоляції, струмів витоку із зазначенням часу та осіб, які проводили випробування;
4. час прокладки, температура навколишнього середовища під час прокладки, спосіб і результат прогрівання кабелів, розміщення муфт, їх конструкція та способи обробки кінців кабелів (суха епоксидна; заливка кабельною масою МБ-70; стопорна з опресованими гільзами; кінцева вдосконалена
5. і т.д.).

До журналів додається протокол випробування кабелю підвищеною напругою.

До кабельного журналу заносяться також усі відступи від проекту, що мали місце у процесі прокладання кабелів.

Пояснювальна записка дає обґрунтування вибору прийнятих проектом марок кабелів; у записці вказуються призначення та навантаження кабельних ліній, наводяться спеціальні вказівки щодо монтажу та прокладання кабелів.

А також інші роботи, які можуть Вас зацікавити
29263.		Ментальність як ядро ​​культурно-історичного типу	31.5 KB
	Культурні картини світу. КАРТИНА СВІТУ - система інтуїтивних уявлень про реальність. p align="justify"> Кожному відрізку історичного часу відповідає своя картина світу. Можна виділити універсальну картину світу, властиву всьому людству.
29264.		Міжкультурні комунікації	35.5 KB
	Необхідними умовами та структурними компонентами соціокультурної комунікації є наявність спільної мови у суб'єктів комунікації каналів передачі інформації правил здійснення комунікації семіотичних етичних. Однак власне комунікативними є лише дії, що здійснюються зі спеціальною метою комунікації.
29265.		Конфуціансько-даоський тип культури	36.5 KB
	Перша її основа вчення Конфуція а друга даосизм вчення даосів і буддизм але він відрізняється від індійського. Конфуціанство вчення Конфуція китайського мудреця жив у VIV століттях до зв. Конфуцій створив вчення про ідеальну людину вчення про шляхетного чоловіка він повинен бути гуманним милосердним шанобливим чесним і т. д. Таким чином конфуціанство це швидше етичне вчення ніж релігія але це вчення і про державу.
29266.		Культура Нового часу	98.5 KB
	Кагану КУЛЬТУРА XVII століття Європейська історія культури ґрунтується на античному містіполісі на полісному генотипі. На цій основі склалися характерні риси буржуазної культури: Антропоцентричний характер культури в основі якого ідея давньогрецького філософа Протагора Людина є мірою всіх речей. Особистісна свобода помиється як вихідний символ і стає основною цінністю західної культури. Інноваційна інновація нововведення характер культури: загальна орієнтація на зміну звичного способу мислення.
29267.		КУЛЬТУРА ТА ПРИРОДА (за М.С.Каганом)	36 KB
	Маркс: обмін речовин між людиною та природою; практичнодуховні відносини які складаються у повсякденній свідомості людей у ​​їх повсякденному житті виражаються у фантастичному перетворенні реального світу та опредмечиваются у міфології релігії мистецтві; духовнотеоретичні відносини які виражаються в пізнанні законів природи і набувають найвищого вираження в науках про природу і в ціннісному осмисленні природи, яке розробляється у сфері ідеології. Сферами прояву взаємин культури та природи можна...
29268.		НОРМА КУЛЬТУРНА	30 KB
	Розрізняють норми загальнолюдські національні класові міжіндивідуальні групові. Норми відрізняються одна від одної за рівнем обов'язковості виконання за рівнем свободи їх вибору. Існують норми, обов'язковість яких однозначна і визначена аж до застосування строгих санкцій. технічної діяльностіна індустріальному виробництві та ін. Дія будь-якої норми не є абсолютною; норма переживає період зародження затвердження потім втрачає стабільність і починає руйнуватися.
29269.		КУЛЬТУРОГЕНЕЗ	27.5 KB
	Сутність культурогенезу полягає у процесі постійного самооновлення культури як методом трансформаційної мінливості вже існуючих форм і систем а й шляхом виникнення нових феноменів які існували у культурі раніше. Культурогенез не є одноразовою подією походження культури в епоху первісної давнини людства, але є процес постійного породження нових культурних форм та систем. З позицій еволюційної теорії основною причиною культурогенезу є необхідність адаптації людських угруповань до...
29270.		КУЛЬТУРОЛОГІЯ. Філософія культури	29.5 KB
	Предмет культурології. Багато теоретичних досліджень виконуються на стику філософії культури та культурології. Насамперед має місце поділ культурології. У фундаментальної культурології може бути виділено соціальна антропологія культурна семантика та інших.
29271.		Давньоєгипетська, антична, біблійна, слов'янська, східно-азіатська міфологічні системи	59 KB
	Пантеонна система всіх богів єгипетських божеств включає кілька історичних пластів. Найбільш древні боги мали тотожність з тваринами: Гор сокіл Ра з головою сокола Сехмет левиця Анубіс шакал і т.д. Стародавньому Єгиптівважався Осіріс. Єгиптяни на честь бога робили щорічний обряд: зроблене з глини зображення Осіріса засівалося зерном і до свята покривалося зеленими сходами.

При проектуванні слаботочних систем кабельний журнал має бути невід'ємною частиною проектної документації.

Необхідність застосування дорогих вогнестійких кабелів додатковий привід для того, щоб якомога точніше враховувати довжини кабелів, що застосовуються.

Робота з кабельним журналом виконаним у AutoCad у вигляді ліній та тексту мені поступово набридла. Не вистачає можливості сортувати рядки за типами кабелів, точками початку (кінця), за умовним позначенням кабелів тощо.

Першою спробою спростити собі завдання був варіант кабельного журналу, виконаний в Excel. Плюс – зручно автоматично рахувати загальну довжину кабелів, мінус – маніпуляції зі вставкою в AutoCad.

Друга спроба - використання для вирішення цього завдання СПДС GraphiCS. Використовуючи таблиці СПДС GraphiCS швидко та зручно реалізується сортування за будь-яким стовпцем таблиці, також зручно враховувати потоки кабелів на робочому аркуші. З таблицею можна працювати як у окремому вікні (рис.1), і редагувати за місцем (рис.2).

Потоки кабелів зручно редагувати, тому що можна скопіювати кабельний журнал, видалити непотрібні стовпці, допоміжні приховати. Нижче наведено таблицю в СПДС GraphiCS (потік 2) і те, як вона виглядає в AutoCad.

Асоціація «Роселектромонтаж»

ІНСТРУКЦІЯ ПРО СКЛАД І ОФОРМЛЕННЯ
ЕЛЕКТРОТЕХНІЧНОЇ РОБОЧОЇ ДОКУМЕНТАЦІЇ
(ЗАГАЛЬНІ ВИМОГИ ТА РЕКОМЕНДАЦІЇ)

І1.16-10

МОСКВА 2010

Розроблено: ВАТ «НІПІ ТЯЖПРОМЕЛЕКТРОПРОЕКТ»

Розробники: Астрахан В.Д. (керівник теми)

Комісарів А.А. (відповідальний виконавець)

Натомість: М788-1073 (документ випущений натомість ВСН 381-85)

АННОТАЦІЯ

Ця Інструкція встановлює склад та правила оформлення електротехнічної робочої документації (ЕРД) індивідуальних проектів для будівництва, розширення, реконструкції та технічного переозброєння підприємств, будівель та споруд різного призначення.

Вимоги Інструкції є обов'язковими для всіх проектних організацій, які виконують ЕРД для електромонтажних робіт організаціями Асоціації «Роселектромонтаж», якщо інші вимоги не обумовлені в договорі на виконання ЕРД або в технічному завданні до договору. В інших випадках виконання ЕРД матеріали Інструкції є рекомендованими.

Інструкція враховує вимоги стандарту Російської ФедераціїГОСТ Р 21.1101-2009, великий досвід проектування інститутів «Тяжпромелектропроект», прогресивну технологію електромонтажних робіт організацій, що входять до Асоціації «Роселектромонтаж».

Перелік стандартів СПДС та ЕСКД, вимоги яких враховані у цій Інструкції, наведено у додатку .

В Інструкції використані матеріали роботи М788-1073 ВНДПІ «Тяжпромелектропроект» та ВСН 381-85.

затверджую

Президент Асоціації

«Роселектромонтаж»

Є.Ф. Хомицький

Дата запровадження 03.08.2010 р.

1. ЗАГАЛЬНІ ПОЛОЖЕННЯ

1) виконання електромонтажних робіт (далі - монтажні роботи);

2) виготовлення електромонтажних конструкцій у майстернях;

3) визначення потреби в електрообладнанні, електромонтажних виробах та матеріалах;

4) визначення кошторисної вартості електрообладнання, матеріалів та монтажних робіт.

1.2. Відповідно до практики, що склалася в будівельному проектуванні, в ЕРД включається робоча документація систем управління та автоматизації інженерним (цеховим) обладнанням, а в окремих випадках і технологічним обладнанням (якщо розробка зазначених систем не є частиною створення обладнання і може бути виконана в одну стадію). У зв'язку з цим окремі документи ЕРД, на додаток до зазначеного в пункті, використовуються при налагодженні та експлуатації електрообладнання та установок.

1.6. За окремим договором виконується документація, яка не входить до складу ЕРД:

1) робоча документація для тимчасового електропостачання електроспоживачів на період будівництва;

2) документація, що передається заводам - ​​виготовлювачам, на виготовлення низьковольтних комплектних пристроїв (шаф, щитів, ящиків, постів, пультів керування тощо, що далі називаються ПКУ);

3) конструкторська документація на електроустаткування одиничного (індивідуального) виробництва (раніше іменованого нестандартизованим обладнанням);

4) робоча документація на виготовлення індивідуальних конструкцій опорних та підтримувальних пристроїв електрифікованого транспорту та ліній електропередачі;

5) конструкторська документація прокладання проводів та кабелів з технологічного обладнання;

6) конструкторська документація на додаткову установку, заміну та видалення електроапаратури на комплектному електрообладнанні;

7) типова проектна документація типових конструкцій, виробів та вузлів (альбоми).

1.7. Внесення змін до ЕРД, виданої замовнику, та прив'язки типових проектівта повторно застосовуваних робочих креслень слід виконувати відповідно до ГОСТ Р 21.1101-2009.

1.8. ЕРД, як правило, виконується автоматизованим способом на паперовому носії та/або у вигляді електронного документа.

При виконанні ЕРД у вигляді електронних документів та передачі документації на електронних носіях повинні дотримуватися вимог ГОСТ 2.051-2006. Взаємну відповідність між ЕРД в електронній та паперовій формах забезпечує розробник.

Структура та склад реквізитів електронних документів повинні забезпечувати їх обіг у рамках програмних засобів (відображення, внесення змін, друк, облік та зберігання в базах даних, а також передачу до інших автоматизованих систем) з дотриманням при цьому нормативних вимог щодо оформлення документів.

2. СКЛАД ЕЛЕКТРОТЕХНІЧНОЇ РОБОЧОЇ ДОКУМЕНТАЦІЇ

2.1. До складу ЕРД, що передається замовнику, включають:

1) робочі креслення, об'єднані в комплекти за видами робіт (далі - основні комплекти робочих креслень);

2) документи, що додаються до основних комплектів робочих креслень.

2.2. В основний комплект робочих креслень включають:

2) креслення, схеми, таблиці тощо.

2.3. До документів, що додаються, відносять:

1) повторно застосовувані робочі документи (креслення, схеми, таблиці тощо);

2) ескізні креслення загального виду ПКУ;

3) локальний кошторис;

4) специфікацію обладнання, виробів та матеріалів;

5) опитувальні листи на електрообладнання (за потреби);

6) завдання МЕЗ (виконується у необхідних випадках на прохання монтажної організації);

7) інші документи, що надсилаються замовнику відповідно до договору (контракту).

2.4. Основний комплект робочих креслень і документи без текстових документів мають назву «робочі креслення».

Склад робочих креслень та окремі пояснення щодо їх виконання наведено у додатку.

2.8. Основний комплект робочих креслень будь-якої марки може бути розділений на кілька основних комплектів за будь-якими ознаками (наприклад, по чергах будівництва, дільницях будівлі, технологічних вузлах тощо) з присвоєнням ним тієї ж марки та додаванням порядкового номера.

Наприклад: ЕП1, ЕП2.

Для кожного з цих основних комплектів робочої документаціївиконують документи, що додаються, в повному обсязі.

2.9. Основний комплект робочих креслень допускається оформляти окремими документами з присвоєнням ним марки основного комплекту та додаванням через точку порядкового номера документа, позначеного арабськими цифрами (наприклад, принципові схеми ЕП1.1, плани розташування електрообладнання та прокладання кабелів ЕП1.2).

Розподіл основного комплекту може здійснюватися на такі документи:

Загальні дані;

Схеми електричні структурні, функціональні та принципові;

Схеми електричних підключень; плани розташування електрообладнання та прокладання електричних мереж;

Креслення установки електроустаткування та конструкцій для прокладання електричних мереж;

Креслення захисного заземлення електроустановок;

Кабельний журнал;

Трубозаготівельна відомість;

Таблиця заповнення труб кабелями тощо.

Доцільність поділу основного комплекту робочих креслень на документи визначається за конкретного проектування. Креслення кількох видів можуть бути об'єднані в один документ. Наприклад, плани розташування електроустаткування та прокладки електричних мереж можуть бути поєднані з кресленнями установки електрообладнання та конструкцій для прокладання електричних мереж та кабельним журналом.

2.10. Основний комплект робочих креслень допускається за невеликих обсягів документації об'єднувати з іншими основними комплектами робочих креслень. Об'єднаному основному комплекту робочих креслень надають одну марку.

2.11. Загальні дані щодо робочих креслень.

2.11.1. До складу загальних даних основного комплекту робочих креслень кожної марки включають:

1) відомість робочих креслень основного комплекту формою 1;

2) відомість посилальних та доданих документів за формою 2;

3) відомість основних комплектів робочих креслень за формою 2;

4) загальні вказівки;

5) умовні позначення, не встановлені національними стандартами, та значення яких не вказано на інших аркушах основного комплекту робочих креслень.

На першому аркуші загальних даних кожного основного комплекту робочих креслень у прямокутній рамці поміщають запис головного інженера проекту, що засвідчує відповідність ЕРД діючим нормам і правилам, а для будівель або споруд з пожежонебезпечним та вибухонебезпечним характером виробництва, крім того, безпечну експлуатацію їх при дотриманні передбачених .

2.11.2. При оформленні основного комплекту робочих креслень окремими документами до складу загальних даних замість відомості робочих креслень включають «Відомість документів основного комплекту», а кожен із наступних документів включають лише «Відомість робочих креслень» документа.

Якщо один документ включені загальні дані разом із частиною креслень основного комплекту, то склад загальних даних включають і «Відомість документів основного комплекту» і «Відомість робочих креслень», які входять у цей документ.

2.11.3. Відомість посилальних та доданих документів складають за розділами:

1) посилальні документи;

2) документи, що додаються.

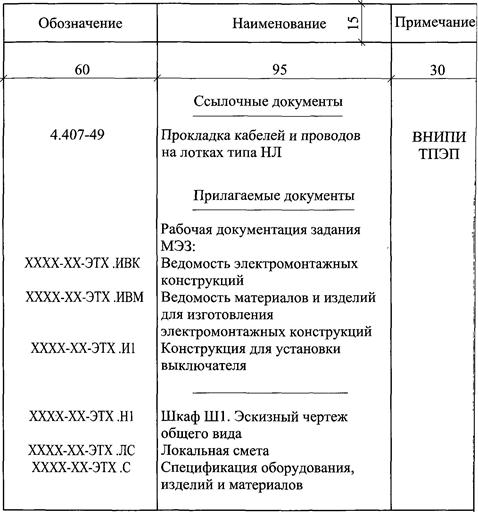

У розділі «Посилальні документи» містяться креслення типових конструкцій, виробів та вузлів із зазначенням найменування серії та випуску. Посилальні документи проектна організація не видає.

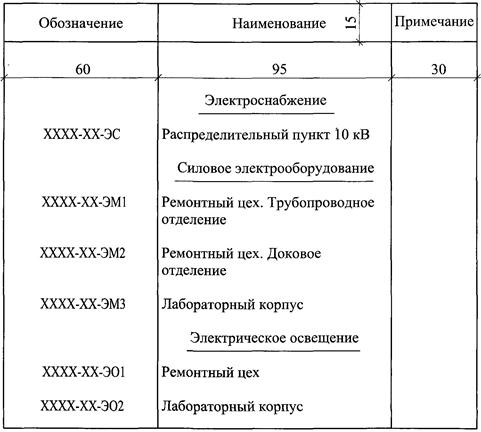

2.11.4. Відомість основних комплектів робочих креслень наводять на аркушах загальних даних основного комплекту провідної марки, що призначається генеральним проектувальником.

2.11.5. Приклади виконання відомостей, що включаються до загальних даних основного комплекту робочих креслень, наведено на рис. ....

1) основу розробки робочої документації;

2) запис про результати перевірки на патентоспроможність та патентну чистоту вперше застосовуваних або розроблених у проекті обладнання, приладів, конструкцій, матеріалів та виробів, а також номери патентів, авторських свідоцтв та заявок, за якими прийнято рішення про видачу патентів, авторських свідоцтв. Перевірку на патентну чистоту об'єктів капітального будівництва проводять відповідно до завдання генпроектувальників за чинними нормативними документами;

3) перелік видів робіт, для яких необхідне складання актів огляду прихованих робіт;

4) інші необхідні вказівки.

У загальних вказівках не допускається повторювати технічні вимоги, розміщені на інших аркушах основного комплекту робочих креслень, та давати опис прийнятих у робочих кресленнях технічних рішень.

2.12. Документи, що додаються.

2.12.1. Робоча документація, що застосовується повторно, прив'язується до умов будівництва об'єкта і записується в розділ «Документи, що додаються» з позначенням, зазначеним у штампі прив'язки.

Правила прив'язки повторно застосовуваної робочої документації наведені в ГОСТ Р 21.1101-2009.

Дозволяється застосовувати робочі креслення конструкцій та деталей, виконані проектною організацією та затверджені її керівництвом для повторного застосування, без штампу прив'язки, якщо у зазначені креслення не вносять змін. Ці робочі креслення записуються у відомість документів, що додаються, без зміни позначення.

2.12.2. До робочої документації завдання МЕЗ включають:

1) відомість електромонтажних конструкцій;

2) відомість матеріалів та виробів для виготовлення електромонтажних конструкцій;

3) креслення електромонтажних конструкцій (розроблені для проектованого об'єкта та повторно застосовувані);

4) трубозаготівельну відомість.

У завдання МЕЗ не повинні включатися креслення:

на виготовлення шаф із електроапаратурою; на встановлення додаткової електроапаратури (реле, кнопок, клемників тощо) та прокладання проводів на комплектному електрообладнанні заводського виготовлення.

2.12.3. Ескізні креслення загального вигляду ПКУ становлять нетипові комплектні пристрої.

Допускається замість ескізних креслень загального виду ПКУ включати до складу ЕРД загальні види ПКУ, розроблені у складі документації, що передається заводам-виробникам ПКУ, без зміни позначення креслення (без штампу прив'язки).

2.12.4. Локальні кошториси складають відповідно до діючих Методичних рекомендацій щодо визначення кошторисної вартості та договірних цін у будівництві та капітальному ремонті на території Російської Федерації.

2.12.5. Специфікацію обладнання, виробів та матеріалів виконують відповідно до вимог ГОСТ 21.110-95.

2.12.6. Опитувальні листи на електроустаткування складають на:

1) типові комплектні пристрої (КТП, КРУ, КСВ);

2) силові трансформатори IV габариту та більше;

3) тирристорні перетворювальні пристрої;

4) розподільні панелі, блоки резисторів, регулятори збудження та інше електроустаткування, якщо це передбачено порядком оформлення замовлення.

Форми опитувальних листів застосовуються за погодженням із виробником обладнання.

3. ПОЗНАЧЕННЯ ЕРД

3.1. Основним комплектам робочих креслень, документам основних комплектів (при оформленні основних комплектів окремими документами), кресленням та текстовим документам, що додаються до основних комплектів, надають самостійні позначення.

3.2. До складу позначення основного комплекту робочих креслень входить базове позначення через дефіс марка основного комплекту.

Приклади: ХХХХ – XX – ЕТХ,

ХХХХ - ХХ - ЕП1,

ХХХХ - XX - ЕП2,

де: ХХХХ – номер договору (контракту) або цифровий код об'єкта;

XX – номер будівлі або споруди за генеральним планом (якщо необхідно);

ХХХХ – XX – базове позначення;

ЕТХ, ЕП1, ЕП2 – марки основних комплектів робочих креслень.

3.3. При оформленні основного комплекту робочих креслень окремими документами позначення кожного документа становлять позначення основного комплекту робочих креслень з додаванням через точку порядкового номера документа.

Приклади: ХХХХ – XX – ЕП1.1,

ХХХХ – ХХ – ЕП1.2.

3.4. Позначення ескізних креслень загального виду ПКУ включають позначення основного комплекту робочих креслень з додаванням через точку буквено-цифрових індексів, що складаються із великої літери «Н» та порядкових номерів креслень.

Приклади: ХХХХ – XX – ЕП1.H1,

ХХХХ – ХХ – ЕП1.Н2.

3.5. Позначення креслень конструкцій та трубозаготівельної відомості робочої документації завдання МЕЗ, розроблених для об'єкта, що проектується, включають позначення основного комплекту робочих креслень з додаванням через точку буквено-цифрових індексів, що складаються з великої літери «І» і порядкових номерів креслень.

Приклади: ХХХХ – XX – ЕП1.І1,

ХХХХ – ХХ – ЕП1.І2.

У позначенні складального креслення конструкції робочої документації завдання МЕЗ додатково наприкінці позначення за порядковим номером креслення конструкції підставляють літерний індекс із великих букв «СБ».

Приклад: ХХХХ – XX – ЕП1.І3СБ.

Позначення відомості електромонтажних конструкцій та відомості матеріалів та виробів для виготовлення електромонтажних конструкцій, що входять до робочої документації завдання МЕЗ, включають позначення основного комплекту робочих креслень з додаванням через точку буквено-цифрових індексів, що складаються відповідно до великих літер «ІВК» та «ІВМ» та порядкового номери відомості.

Приклади: ХХХХ – XX – ЕП1.ІВК1,

ХХХХ - XX - ЕП1.ІВК2,

ХХХХ - XX - ЕП1.ІВМ1,

ХХХХ - XX - ЕП1.ІВМ2.

3.6. Позначення текстових документів, що входять до документів, що додаються до основного комплекту робочих креслень, включають позначення основного комплекту робочих креслень з додаванням через точку буквеного індексу з великих літер.

Літерні індекси застосовують:

ЛЗ – для локального кошторису;

С - для специфікації обладнання, виробів та матеріалів;

ОЛ – для опитувального листа.

Приклади: ХХХХ – XX – ЕП.ЛС,

ХХХХ – ХХ – ЕП.С.

За наявності у складі документів, що додаються, декількох текстових документів одного виду до буквеного індексу додається порядковий номер документа.

Приклади: ХХХХ – XX – ЕП1.С1,

ХХХХ – ХХ – ЕП1.С2.

3.7. Робочим кресленням, розробленим як креслення повторного застосування, надають безоб'єктне позначення.

4. ЗАГАЛЬНІ ПРАВИЛА ОФОРМЛЕННЯ ЕРД

4.1. Кожен аркуш робочого креслення та текстового документа повинен мати основний напис та додаткові графи відповідно до ГОСТу Р 21.1101-2009 (див. рис. ). Винятки можуть представляти документи, виконані з допомогою універсальних програм на ПЕОМ (наприклад, кошторису). На цих документах наносяться лише позначення на вільних місцях аркушів, переважно в правому нижньому кутку.

Основний напис за формою 3 ГОСТ Р 21.1101-2009 застосовується:

1) всім листів основного комплекту робочих креслень, крім наступних листів кабельного (кабельнотрубного) журналу;

2) для першого листа специфікації обладнання, виробів та матеріалів у тому випадку, коли не виконують титульний лист (див. п.);

3) для перших листів відомості електромонтажних конструкцій, відомості матеріалів та виробів для виготовлення електромонтажних конструкцій, трубозаготівельної відомості, а також листів креслень електромонтажних конструкцій, розроблених для об'єкта, що проектується;

4) для ескізних креслень загального виду ПКУ.

Приклад заповнення основного напису формою 3 див. рис. .

Основний напис за формою 5 ГОСТ Р 21.1101-2009 застосовується для аркушів креслень електромонтажних конструкцій, розроблених як креслення повторного застосування, та для перших аркушів текстових документів, що оформлюються з титульними аркушами (див. рис. ).

Основний напис за формою 6 ГОСТ Р 21.1101-2009 застосовується для наступних аркушів текстових документів, що додаються, а також наступних аркушів кабельних (кабельнотрубних) журналів (див. рис. ).

Додаткові графи наносяться на полі підшивки аркуша та заповнюються залежно від порядку погодження та зберігання документації, прийнятої у проектній організації.

4.2. Характер виконаної роботи (розробив, перевірив, нормоконтроль), посади осіб, відповідальних за випуск документації (головний спеціаліст або начальник відділу, головний інженер проекту), їх прізвища та підписи зазначаються у відповідних графах основного напису та записуються у ньому зверху вниз, починаючи з розробника (Див. малюнки , ).

4.3. В основний напис:

1) графу «Аркуш» на документах, що складаються з одного аркуша, не заповнюють. І тут заповнюють лише графу «Листів»;

2) графу «Листів» заповнюють лише на першому аркуші;

3) на першому аркуші текстового документа під час двостороннього друку у графі «Листів» зазначають загальну кількість сторінок;

4) усі листи основних комплектів робочих креслень, документів основних комплектів (при оформленні основних комплектів окремими документами), а також креслень та текстових документів нумеруються по порядку, починаючи з одиниці.

Приклад заповнення титульного листа див. .

При невеликому обсязі допускається титульний лист не виконувати. У цьому випадку на першому аркуші специфікації обладнання, виробів та матеріалів виконують основний напис за формою 3 ГОСТ Р 21.1101-2009 за підписом ГІПу.

4.5. Головний інженер проекту підписує:

1) перший лист загальних даних;

2) титульні листи робочих документів;

3) завдання суміжним проектним організаціям (підрозділам).

5. ПРАВИЛА ВИКОНАННЯ РОБОЧИХ КРЕСЛЕНЬ

5.1. Принципові схеми підключення виконують відповідно до ГОСТ 2.702-75*. Кожен елемент та (або) пристрій, зображені на принциповій схемі та на схемі підключення, повинні мати буквено-цифрове позначення відповідно до вимог ГОСТ 2.710-81*. Замість схем підключення можна виконувати таблиці підключення.

У переліку елементів до принципової схеми найменування елементів слід записувати відповідно до вимог нормативних документів; при цьому допускається не записувати позначення державних стандартів, технічних умов тощо, на підставі яких застосовано ці елементи.

5.2. Плани розташування електроустаткування, прокладання електричних мереж та мереж заземлення (далі плани розташування).

5.2.1. Плани розташування у будівлях та спорудах виконуються на підосновах, якими служать плани будівель та споруд. Плани розташування поза будинками та спорудами виконують на підосновах, якими служать розбивочні плани або геопідоснови. Рекомендовані масштаби зображень на планах вказані в програмі.

5.2.2. На планах розташування у будинках та спорудах наносяться:

1) координаційні осібудівлі або споруди та відстані між ними;

2) позначки чистих підлог поверхів та основних майданчиків;

3) будівельні та технологічні конструкції - у вигляді контурних обрисів;

4) технологічне та інженерне обладнання - у вигляді спрощених контурних контурів;

5) межі та класи вибухонебезпечних та пожежонебезпечних зон, категорії та групи вибухонебезпечних сумішей за класифікацією Правил улаштування електроустановок;

6) найменування відділень, ділянок цехів, приміщень тощо;

7) найменування або позначення електротехнічних приміщень, кабельних тунелів та інших електротехнічних споруд;

8) електрообладнання, електричні мережі та мережі заземлення;

9) прив'язки електроустаткування, електричних мереж та мереж заземлення;

10) місця розташування фітингів та інших розділових ущільнень;

11) розрізи кабельних трас із зазначенням розташування кабелів на полицях при одношаровій прокладці кабелів.

5.2.3. Контури будівель, споруд, елементів будівельних та технологічних конструкцій виконують на планах розташування суцільними тонкими лініями згідно з ГОСТ 2.303-68*.

5.2.4. Електроустаткування та електропроводки в будівлях та спорудах наносяться на плани розташування умовними графічними зображеннями згідно з ГОСТ 21.614-88*. Розміри зображення шаф, щитів, пультів, ящиків, електротехнічних пристроїв та електрообладнання відкритих розподільчих пристроїв слід приймати за фактичними розмірами в масштабі креслення.

Електропроводки поза будівлями та спорудами наносять на плани розташування умовними графічними зображеннями та позначають відповідно до ГОСТ 21.204-93, розділ 7 «Умовні графічні позначення інженерних мереж».

Позначення електроприміщень, електрообладнання та кабельних проводок (за винятком проводок поза будівлями та спорудами) рекомендується виконувати відповідно до роботи ВНДПІ Тяжпромелектропроект «Вказівки по літерно-цифрових позначеннях в електротехнічній проектній та проектно-конструкторській документації» (РТМ 33.3).

5.2.5. Плани розташування електроустаткування, як правило, поєднують із планами прокладання електричних мереж та мереж захисного заземлення. При необхідності наводять розрізи, нетипові вузли установки електроустаткування та прокладання електричних мереж, схеми розташування шинопроводів, також монтажні отвори, виїзди, автодороги для транспортування великогабаритного електроустаткування.

5.2.6. Електроустаткування (за винятком електроприймачів, комплектних пристроїв, апаратів, встановлених безпосередньо на технологічному обладнанні) та траси електричних мереж повинні мати прив'язки та позначки на плані. Дозволяється не вказувати прив'язку одиночних пристроїв (наприклад, пускачів, кнопок тощо) та відкрито прокладених кабелів, якщо місця їх встановлення або прокладання ясні без прив'язки.

5.2.7. Прив'язку електрообладнання та електричних мереж проводять, як правило, до координаційних осей будівель та споруд або до осей технологічного обладнання за умови, що це обладнання монтується до прокладання труб електропроводки, а його осі пов'язані з будівельними осями.

При прихованій прокладці електричних мереж у трубах (в підлогах, землі, фундаментах) прив'язують кінці труб і вказують позначки закладення і виходу. У фундаментах складного обладнання пропонують додаткові прив'язки кінців труб до найближчих фундаментних болтів.

При відкритій прокладці електричних мереж за технологічними установками, спорудами та будівельними конструкціями (галереї, ферми, колони) прив'язку електричних мереж виконують до зазначених установок, споруд та конструкцій.

5.2.8. На планах розташування біля електрообладнання (за винятком електрообладнання, що встановлюється на технологічному обладнанні механомонтажними організаціями та (або), що надходить у зборі з механізмами), конструкцій та виробів проставляють номери позицій відповідно до специфікації та наносять їх на полиці лінії-виноски. Для електроустаткування під полицею лінії-виноски проставляють буквенно-цифрові позначення за принциповими схемами управління (таблицях електроприводів).

Наприклад:

У кабельних проводок та трубних прокладок проставляють буквено-цифрові позначення за кабельними та (або) кабельнотрубними журналами, а для труб проставляють також діаметр за стандартом.

5.2.9. На планах розташування наводять специфікації електроустаткування, виробів, конструкцій, деталей та матеріалів, необхідних для монтажних робіт за даними кресленнями за формою 7 ГОСТ Р 21.1101-2009. При виконанні креслень груповим методом (наприклад, на групу технологічних ліній) складають групові специфікації за формою 8 ГОСТ Р 21.1101-2009.

5.2.10. Специфікацію на кресленні розміщують над основним написом, як правило, у верхньому кутку. Якщо креслення виконано на аркуші формату А4, специфікацію мають нижче графічного зображення.

Допускається специфікацію розташовувати окремих листах. При цьому в основний напис наводять найменування даної специфікації.

5.2.11. Специфікацію складають за розділами у наступній послідовності:

1) електрообладнання (за винятком електрообладнання, що встановлюється на технологічному обладнанні механомонтажними організаціями та (або) вступника у зборі з механізмами);

2) електромонтажні вироби;

3) конструкції;

4) деталі (за кресленням, без креслення);

5) стандартні вироби;

6) матеріали.

За загальної кількості позицій до 20 найменування розділів допускається не вказувати. Між розділами залишають резервні рядки.

5.2.12. Запис електрообладнання в межах першого розділу специфікації виробляють за групами однойменних елементів (у порядку зростання типів, параметрів, цифр, що входять до їх позначення) у наступній послідовності:

1) електрообладнання, на виготовлення якого видають опитувальні листи та завдання заводам-виробникам;

2) серійне електроустаткування.

5.2.13. Матеріали у специфікації записуються у послідовності:

1) метали чорні (зокрема труби);

2) метали кольорові;

3) ізоляційні матеріали.

5.2.14. У графах специфікації вказують:

1) у графі «Поз.» - порядковий номер позицій, вказаних на зображеннях;

2) у графі «Позначення» - позначення відповідних робочих креслень конструкцій та деталей як виготовлених у МЕЗ, так і в монтажній зоні.

3) у графі «Найменування» - коротке найменування за каталогом (для електроустаткування), найменування за номенклатурою виробів, найменування конструкцій та деталей, вказане в основному написі відповідного робочого креслення.

Для деталей, що виготовляються без креслення, стандартні вироби та матеріали записують найменування та умовне позначення, зазначені у відповідних стандартах. Після назви у графі вказують тип, наводять короткі характеристики;

4) у графі «Кол.» - кількість (штук) на кресленні.

Для матеріалів, що специфікуються за метри, у графі проставляється додатково літера «м»;

5) у графі «Маса од., кг» – масу одиниці, деталі (без креслення), матеріалу;

6) у графі «Примітка» - додаткові відомості, які стосуються записаних у специфікації елементів. Наприклад, допускається вказувати повну масу кг.

5.2.15. Витрати матеріалів у специфікаціях слід записувати з точністю, вказаною в таблиці додатка .

5.3. Кабельні журнали.

5.3.1. Залежно від прийнятого виду та методу прокладання кабелів виконують кабельний журнал для прокладання кабелів методом трас, кабельнотрубний журнал або кабельний журнал.

5.3.2. У кабельному журналі для прокладання методом трас передбачають графу «Ділянка траси кабелю, дроту». У цій графі вказують позначення та номери кабельних трас і труб за планом розташування, а також номери полиць кабельних конструкцій, патрубків, лотків, коробів по всій довжині траси.

Приклад виконання кабельного журналу для прокладання кабелів методом трас наведено на рис. . Форма кабельного журналу відповідає формі 7 ГОСТ 21613-88 *.

При виконанні у робочій документації завдання МЕЗ трубозаготівельної відомості в кабельнотрубному журналі графи «Діаметр за стандартом» та «Довжина», що належать до труб, не заповнюють.

Приклад виконання кабельнотрубного журналу наведено на рис. . Форма кабельнотрубного журналу відповідає формі 6 ГОСТ 21613-88 *.

Приклад виконання кабельного журналу наведено на рис. . Форма кабельного журналу відповідає формі 6 ГОСТ 21.608-84.

5.3.3. Силові та контрольні кабелі в кабельному журналі групують, як правило, за приводами, родом струму, напругою тощо. та записують у порядку зростання номерів або буквених кодів.

При підході кабелів до щитів керування у графах «Початок» та «Кінець» вказують позначення щита керування та номер панелі, до якої підходить кабель.

Довжину кабелів, проводів, труб у графах «Довжина» в кабельному та кабельнотрубному журналах записують з урахуванням надбавки на вигини, повороти та відходи з точністю, зазначеною у додатку .

Кабельний журнал не виконують, якщо траса і вся інформація про кабелі (початок, кінець, марка, переріз і довжина) є на принциповій схемі мережі чи розподільчої мережі.

5.3.4. На останньому аркуші кабельного журналу наводять таблицю потреби кабелів і проводів, а кабельнотрубном журналі, крім того, наводять таблицю потреби труб.

При виконанні завдання МЭЗ трубозаготівельної відомості таблицю потреби труб у кабельнотрубному журналі не наводять, а наводять її в трубозаготівельної відомості. Форми таблиць потреби кабелів і труб відповідають формам 4 та 5 ГОСТ 21.613-88*.

Приклади виконання таблиць потреби кабелів та труб наведені відповідно на рис. та рис. .

5.4. При прокладанні в трубах по два і більше кабелів слід складати відомість заповнення труб кабелями. У графі «Труба» вказують позначення труби та через дефіс – діаметр труби, форма відомості заповнення труб кабелями відповідає формі 9 ГОСТ 21.613-88*.

5.5. Ескізні креслення загального виду нетипових низьковольтних комплектних пристроїв (ПКУ) повинні містити зображення конструкції - вид спереду, вид зверху, кількість та порядок розташування панелей, габаритні розміри, текстові вказівки та написи, необхідні для загального уявлення про пристрій.

Приклад виконання ескізного креслення загального виду ПКУ наведено на рис. .

5.6. Робоча документація завдання МЕЗ.

5.6.1. Креслення електромонтажних конструкцій, призначених для виготовлення МЕЗ, виконують у випадках відсутності відповідних виробів заводського виготовлення, типових креслень електромонтажних конструкцій та креслень електромонтажних конструкцій повторного застосування.

Креслення електромонтажних конструкцій виконують, як правило, у масштабі 1:5, 1:10 або 1:20.

На кресленнях електромонтажних конструкцій поміщають специфікацію на одну конструкцію або групову специфікацію на кілька виконань конструкції за формами 7 та 8 ГОСТ Р 21.1101-2009.

Приклади виконання специфікації та групової специфікації наведено на рис. та рис. .

5.6.2. Всі електромонтажні конструкції, що підлягають виготовленню в МЕЗ за типовими кресленнями, кресленнями повторного застосування та новоствореними кресленнями, включають у відомість електромонтажних конструкцій.

Форма відомості відповідає формі 10 ГОСТ 21.613-88 *.

Приклад виконання відомості наведено на рис. .

5.6.3. Усі матеріали та вироби, необхідні для виготовлення електромонтажних конструкцій у МЕЗ, включають у відомість матеріалів та виробів.

Приклад виконання відомості наведено на рис. .

5.7. Трубозаготівельна відомість.

5.7.1. Трубозаготівельна відомість призначена для заготівлі елементів труб у МЕЗ. Трубозаготівельну відомість складають як для металевих труб, так і для пластмасових (поліетиленових, полівінілхлоридних) труб.

5.7.2. Трубозаготівельну відомість виконують у таких випадках:

1) для електричних мереж, де переважає прокладання кабелів та проводів у трубах і де обсяг трубних прокладок визначає доцільність заготівлі елементів труб у МЕЗ;

2) для електричних мереж, що прокладаються в трубах у фундаментах складного обладнання.

5.7.3. При заповненні трубозаготівельної відомості у графі «Ділянка траси труби» вказують:

1) довжини ділянок труб між вершинами кутів у метрах;

2) значення кутів у градусах та радіуси вигину в міліметрах;

3) позначення протяжних ящиків та трубних блоків;

При виготовленні труби з нормалізованих елементів у графі «Ділянка траси труби» вказують:

1) довжини нормалізованих прямих відрізків труб, а у необхідних випадках – довжину додаткового відрізка в метрах;

2) типи сполучних кутів із зазначенням кута вигину в градусах;

3) позначення протяжних ящиків та трубних блоків;

4) позначення креслення, у якому дано продовження труби.

У графі «Примітка», за потреби, наводять ескіз труби, а також інші додаткові відомості.

5.7.5. На останньому листі трубозаготівельної відомості наводять таблицю потреб труб (див. рис. ).

5.7.6. При застосуванні для електричних мереж тільки металевих труб трубозаготівельну відомість виконують формою 8 ГОСТ 21.613-88*. При застосуванні як металевих, так і пластмасових труб трубозаготівельну відомість виконують формою, показаною на рис. .

6.1. Копії документів робочої документації передачі замовнику комплектують у папки полистно, складеними на формат А4, зазвичай, по основним комплектам робочих креслень.

Допускається брошурувати копії робочих документів у томи, складеними на формат А4.

* Примітка - Під брошуруванням розуміється розміщення матеріалів робочої документації в палітурках або в твердих папках з легкороз'ємними кріпленнями (замками).

Кількість аркушів, що включаються до папки (тому), визначають з необхідності забезпечення зручності роботи, але не більше 300 аркушів формату А4 або еквівалентної кількості аркушів інших форматів.

6.2. Кожен документ, том, а також папку зі складеними до неї документами оформляють обкладинкою. Обкладинку не нумерують і не включають до загальної кількості листів.

6.3. Першим аркушем сброшюрованого документа, тому, що складається з кількох документів, папки з робочою документацією є титульний аркуш. Титульний лист виконується за формою 12 ГОСТ Р 21.1101-2009.

Приклади виконання титульних аркушів наведено на рисунках та .

6.4. Всі листи сброшурованого тома нумерують наскрізною нумерацією листів, починаючи з титульного листа. У цьому титульний лист не нумерують. Номер аркуша на аркушах текстових та графічних документів вказують у правому верхньому куті робочого поля аркуша. Ця вимога є обов'язковою лише для ЕРД, що підлягає державній експертизі.

Крім того, текстові та графічні документи, включені до того, що мають самостійне позначення, повинні мати порядкову нумерацію аркушів в основному написі в межах документа з одним позначенням.

6.5. При комплектуванні кількох документів у вигляді тома або папки, після титульного листа наводять зміст тома (папки), який є переліком документів, що входять до того (папку).

Документи у змісті записують у послідовності їх комплектування у тому (папку). Обкладинку та титульний лист у зміст не записують.

Перший лист змісту тому (папки) оформлюють основним написом за формою 5 ГОСТ Р 21.1101-2009, наступні - за формою 6 ГОСТ Р 21.1101-2009.

приклад- ХХХХ- XX- ЕПС.

В основний напис у графі найменування документа вказують «Зміст тому» або, відповідно, «Зміст папки».

ДОДАТОК 1

СТАНДАРТИ СПДС

	загальні положення
	Нормоконтроль проектної та робочої документації
	Основні вимоги до проектної та робочої документації
	Умовні позначеннятрубопроводів
	Умовні графічні позначення та зображення елементів генеральних планівта споруд транспорту
	Правила виконання специфікації обладнання, виробів та матеріалів
	Підйомно-транспортне встаткування. Умовні зображення
	Позначення характеристик точності
	Правила виконання архітектурно-будівельних робочих креслень
	Облік та зберігання проектної документації
	Позначення умовні графічні в схемах. Устаткування енергетичне
	Автоматизація технологічних процесів. Позначення умовних приладів та засобів автоматизації у схемах
	Правила виконання робочої документації провідних засобів зв'язку
	Внутрішнє електричне висвітлення. Робочі креслення
	Централізоване керування енергозбереженням. Умовні графічні та літерні позначення виду та змісту інформації
	Силове електрообладнання. Робочі креслення
	Зображення умовні графічні електроустаткування та проводок на планах
	Вимоги щодо оформлення проектної документації для будівництва за кордоном

СТАНДАРТИ ЕСКД

	Електронні документи загальні положення
	Загальні вимогидо текстових документів
	Текстові документи
	Основні вимоги до креслень
	Групові та базові конструкторські документи
	Шрифти креслярські
	Зображення - види, розрізи, перерізи
	Позначення графічних матеріалів та правила їх нанесення на кресленнях
	Нанесення розмірів та граничних відхилень
	Вказівка ​​на кресленнях допусків форми та розташування поверхонь
	Умовні зображення та позначення нероз'ємних з'єднань
	Вказівки на кресленнях про маркування та таврування виробів
	Правила нанесення написів, технічних вимог та таблиць на графічних документах
	Позначення літерні
	Правила виконання креслень металевих конструкцій
	Схеми. Види та типи. Загальні вимоги до виконання
	Правила виконання електричних схем
	Правила виконання електричних схем цифрової обчислювальної техніки
	Позначення умовних проводів та контактних з'єднань електричних елементів, обладнання та ділянок ланцюгів в електричних схемах
	Позначення буквено-цифрові в електричних схемах
	Позначення умовні графічні в схемах. Позначення загального застосування
	Патентний формуляр

Примітка.Стандарти ЕСКД застосовуються з огляду на вимоги стандартів СПДС.

ДОДАТОК 2

1. Будівельні завдання (креслення та текстові вказівки) містять вимоги до будівельних рішень. Як правило, до будівельних завдань на приміщення включають також вимоги до виконання вентиляційних, сантехнічних, протипожежних та інших пристроїв для цих приміщень та споруд.

2. Будівельне завдання виконують на частині будівлі (споруди), що відповідає одному або декільком основним комплектам робочих креслень або на будівлю (споруду) в цілому, що відповідає всій електротехнічній робочій документації.

3. Будівельне завдання видається на влаштування електротехнічних приміщень, включаючи засоби для транспортування великогабаритного електрообладнання (візки, талі, крани підвісні однобалочні, крани мостові), фундаменти під електроустаткування, закладні деталі, отвори, ніші, блискавкозахисні пристрої тощо.

4. Будівельні завдання повинні містити необхідні для розробки будівельних робочих креслень дані, такі як: габарити приміщень, діаметри отворів, розміри отворів, ніш, навантаження на елементи споруд від електричного обладнання та конструкцій електричних мереж тощо.

5. Допускається видавати додаткове будівельне завдання на закладні деталі, отвори, отвори (діаметром понад 30 мм), що виявились після виконання електротехнічних робочих креслень.

6. Будівельні робочі креслення, що містять рішення щодо вимог будівельного завдання, підлягають погодженню з розробником будівельного завдання.

7. Будівельні завдання та додаткові будівельні завдання надсилаються головному інженеру проекту по об'єкту для реалізації відповідними проектними організаціями (підрозділами). Будівельні завдання можуть також надсилатися електромонтажній організації на її прохання.

На екземплярах будівельних завдань, що передаються електромонтажній організації на її прохання, слід робити напис:

"У кресленнях не відображені зміни, зроблені при розробці будівельних креслень".

ДОДАТОК 3

Обов'язкове

	Найменування основного комплекту робочих креслень		Примітка
	Електропостачання
	Електропостачання. Підстанції	еп
	Лінії електропередач повітряні	ев
	Лінії електропередач кабельні	ек
	Захист електрохімічний	ехз	В Інструкції не розглядається. Розробляється спеціалізованими організаціями
	Блискавкозахист та заземлення	ег
	Мережі тягові електрифікованого промислового залізничного транспорту	ет
	Силове електрообладнання	ем
	Системи автоматизованого керування технологічними процесами (АСУ ТП)	етх	Тільки в частині керування обладнанням
	Внутрішнє електричне освітлення
	Електричне висвітлення територій промислових підприємств. Робочі креслення
	Системи управління енергопостачанням та інженерним обладнанням

ДОДАТОК 4

1. ЕЛЕКТРОСНАБЖЕННЯ. ПІДСТАНЦІЇ - ЕП

1.1. Цей розділ визначає склад робочих креслень електричної підстанції або розподільчого пункту 6...500 кВ.

1.2. У робочі креслення включають:

1) загальні дані щодо робочих креслень;

2) важливу схему основних ланцюгів;

3) принципові (повні) схеми релейного захисту, управління, виміру, сигналізації тощо;

4) плани розташування електрообладнання, ошинування та прокладання мереж заземлення;

5) плани прокладання електричних мереж;

6) схеми (таблиці) підключення;

7) кабельний журнал;

8) робочу документацію завдання МЕЗ;

9) ескізні креслення загального виду ПКУ.

1.3. До загальних вказівок додатково до перерахованого в п. включають:

1) відомості про уточнення проекту;

2) таблицю уставок реле захисту та автоматики ліній 6...500 кВ.

1.4. Схему основних ланцюгів виконують у однолінійному зображенні.

На схемі вказують:

1) номінальна напруга збірних шин,

2) типи, номінальні струми та опір резисторів (за наявності їх у схемі);

3) схеми з'єднань обмоток, тип, номінальні потужності та напруга силових трансформаторів;

4) схеми з'єднань обмоток, тип та номінальна напруга трансформаторів напруги;

5) тип та номінальні струми трансформаторів струму;

6) види релейних захистів, автоматики та вимірювальні прилади;

7) марки, перерізи та кількість провідників живильних та відхідних ліній.

1.5. Принципові (повні) схеми релейного захисту, керування, вимірювання, сигналізації, АВР та ін приводять повністю в багатолінійному зображенні із зазначенням всіх елементів комплектних пристроїв.

Електронні елементи, мікропроцесорні пристрої тощо, мають власні електричні схеми, зображуються на принципових схемах як прямокутників чи інших умовних графічних зображень. У необхідних випадках ці електричні схеми можуть бути включені до складу основного комплекту робочих креслень. У випадках, коли електричні схеми зазначених елементів і пристроїв виконані як креслення повторного застосування і мають власні позначення, вони містяться в документах, що додаються до основного комплекту робочих креслень.

1.6. У кабельному журналі враховують усі кабелі електричної підстанції (розподільчого пункту), включаючи відхідні, а специфікації устаткування, виробів і матеріалів - лише кабелі, які стосуються внутрішніх зв'язків електричної підстанції (розподільчого пункту).

1) технологічні механізми та агрегати поставляються у комплекті з електрообладнанням приводів, системами автоматизації, з електротехнічною робочою документацією для будівництва – робочі креслення, а також текстові документи ЕРД не розробляються;

2) технологічні механізми та агрегати поставляються на будівництво в комплекті з електрообладнанням приводів, системами автоматизації, але без електротехнічної робочої документації для будівництва – розробляються робочі креслення для електромонтажних робіт та текстові документи ЕРД;

3) технологічні механізми та агрегати поставляються не повністю укомплектованими електрообладнанням приводів та (або) системами автоматизації та без електротехнічної робочої документації для будівництва – розробляються робочі креслення для електромонтажних робіт та текстові документи ЕРД, а також робоча документація систем автоматизації.

Примітка. Мається на увазі, що у всіх трьох варіантах технологічні механізми та агрегати містять виносне електрообладнання приводів та (або) виносні засоби автоматизації.

6.4. На схемі розташування постів управління та електроустаткування показують:

1) розташування електроприводів, гідроприводів та пневмоприводів, що беруть участь у технологічному процесі та керуються операторами - технологами;

2) розташування постів управління та робочих місць із зазначенням стрілками або в таблицях з якого посту (робочого місця) проводиться управління якими приводами.

8.1. У робочі креслення включають:

1) загальні дані щодо робочих креслень;

2) схеми електричних принципових комплектних трансформаторних підстанцій (КТП) живильної та розподільної мереж;

3) важливі схеми управління електроприводами;

4) схеми (таблиці) підключення;

5) плани розташування електрообладнання та прокладання електричних мереж;

6) кабельнотрубний (кабельний) журнал;

7) трубозаготівельну відомість;

8) відомість заповнення труб кабелями та проводами;

9) робочу документацію завдання МЕЗ;

10) габаритні креслення ПКУ.

8.2. Розташування електроустаткування, прокладання шинопроводів, проводів та кабелів, пристроїв заземлення тощо. можуть бути показані як на окремих кресленнях, так і на одному, якщо це не ускладнює його читання.

Приклад виконання плану прокладання тролейних ліній (фрагмент) наведено на рис. .

Приклад виконання плану (фрагмент) та розрізу прокладки магістрального шинопроводу наведено на рис. .

Приклад виконання плану розташування 2КТП наведено на рис. .

Приклад виконання плану та розрізу прокладки розподільчих шинопроводів наведено на рис. , .

Примітка. Визначення терміна "силове електрообладнання".

До силового електроустаткування відносять:

Комплектні трансформаторні підстанції 6, 10/0,4, 0,66 кВ;

Електричні мережі для живлення електроприймачів напругою до 1 кВ у межах проектованої будівлі, споруди;

Керуючі пристрої електроприводів до 1 кВ систем вентиляції та кондиціювання повітря, водопостачання, каналізації та інших механізмів загального призначення, якщо електроприводи цих систем та механізмів поставляються без них.

9. ВНУТРІШНЯ ЕЛЕКТРИЧНЕ ОСВІТЛЕННЯ - ЕО

9.1. У робочі креслення включають:

1) загальні дані щодо робочих креслень;

2) плани розташування електричного обладнання та прокладання електричних мереж;

3) принципові схеми мережі живлення;

4) важливі схеми дистанційного управління освітленням;

5) схеми підключення комплектних розподільчих пристроїв на напругу до 1000;

6) кабельнотрубний журнал (за потреби);

7) креслення установки електричного обладнання (за відсутності типових);

8) креслення конструкцій та деталей, призначених для встановлення електричного обладнання (за відсутності типових).

10. ЕЛЕКТРИЧНЕ ОСВІТЛЕННЯ ТЕРИТОРІЇ ПРОМИСЛОВИХ ПІДПРИЄМСТВ І ГРОМАДСЬКИХ БУДІВЕЛЬ І СПОРУД - ЕН

10.1. У робочі креслення включають:

1) загальні дані щодо робочих креслень;

2) план висвітлення території;

3) відомість опор та прожекторних щог з встановленими на них освітлювальними приладами та електрообладнанням;

4) схеми живлення та управління освітленням території;

5) креслення нетипових вузлів установки освітлювальних приладів та електроустаткування;

6) ескізні креслення загальних видів нетипових конструкцій, призначених для встановлення освітлювальних приладів та електроустаткування.

ДОДАТОК 5

Найменування зображення
Розташування електроустановок та ліній електропередач напругою вище 1 кВ	1:10000; 1:20000
РП 6 - 10 кВ та трансформаторні підстанції 6 - 10/0,4 кВ
Траси зовнішніх кабельних мереж
Розташування електроустаткування та прокладання кабелів
Прокладання труб, шин	1:20; 1:25; 1:50
Електромонтажні конструкції
Мережі електрифікованого промислового залізничного транспорту:
1) розташування повітряних, рейкових, кабельних ліній та контактної мережі	1:500; 1:1000; 1:2000
2) встановлення опор, конструкцій, апаратів	1:20; 1:25; 1:50; 1:100

Додаток 6

Найменування	Ступінь точності
1. Прокат чорних та кольорових металів у специфікації на кресленні:
При масі деталі до 1 кг
При масі деталі понад 1 кг
2. Прокат чорних металів:
3. Прокат кольорових металів:
У відомості матеріалів та виробів завдання МЕЗ
У специфікації обладнання, виробів та матеріалів
4. Труби сталеві:
У специфікації на кресленні
У трубозаготівельній відомості
У таблиці потреб труб
У відомості матеріалів та виробів завдання МЕЗ	0,001 км
У специфікації обладнання, виробів та матеріалів	0,001 км
5. Кабелі та дроти:
У кабельному журналі при довжині кабелю до 10 м
У кабельному журналі при довжині кабелю понад 10 м
У таблиці потреби кабелів та проводів
У специфікації обладнання, виробів та матеріалів

Відомість
РОБОЧИХ КРЕСЛЕНЬ ОСНОВНОГО КОМПЛЕКТУ

Мал. 2. Приклад виконання відомості робочих креслень основного комплекту

Відомість
ПОСИЛУВАЛЬНИХ І ДОДАТКОВИХ ДОКУМЕНТІВ

Мал. 3. Приклад виконання відомості посилальних та доданих документів

Відомість
ОСНОВНИХ КОМПЛЕКТІВ РОБОЧИХ КРЕСЛЕНЬ

Мал. 4. Приклад виконання відомості основних комплектів робочих креслень

Відомість
ДОКУМЕНТІВ ОСНОВНОГО КОМПЛЕКТУ РОБОЧИХ КРЕСЛЕНЬ

Мал. 5. Приклад виконання відомостей документів основного комплекту робочих креслень

Примітка- Розмір у дужках вказаний для нижньої рамки аркушів форматів А4 та A3.

Мал. 6. Розташування основного напису, додаткових граф до неї та розмірних рамок на аркушах

Мал. 7. Приклад заповнення основного напису за формою 3 ГОСТ Р 21.1101-2009

Мал. 8. Приклад заповнення основного напису за формою 5 ГОСТ Р 21.1101-2009

Мал. 9. Приклад заповнення основного напису за формою 6 ГОСТ Р 21.1101-2009

Мал. 10. Приклад виконання специфікації на плані розташування

Примітка

Мал. 11. Приклад виконання групової специфікації на плані розташування

Мал. 12. Приклад виконання кабельного журналу для прокладання кабелів методом трас

Мал. 13. Приклад виконання кабельнотрубного журналу

Мал. 14. Приклад виконання кабельного журналу

Потреба кабелів і проводів

Мал. 15. Приклад виконання таблиці потреби кабелів та проводів

Потреба труб

Мал. 16. Приклад виконання таблиці потреб труб

Мал. 17. Приклад виконання відомості заповнення труб кабелями

Мал. 18. Приклад виконання ескізного креслення загального виду ПКУ

Мал. 19. Приклад виконання специфікації на кресленні конструкції завдання МЕЗ

Примітка. Число граф «Кільк.» не нормується.

Мал. 20. Приклад виконання групової специфікації на кресленні конструкції завдання МЕЗ

Мал. 21. Приклад виконання електромонтажних відомостей
конструкцій, що підлягають виготовленню в МЕЗ (ІВК)

Мал. 22. Приклад виконання відомості матеріалів та виробів
для виготовлення електромонтажних
конструкцій в МЕЗ (ІОМ)

Мал. 23. Приклад виконання трубозаготівельної відомості

Мал. 24. Приклад оформлення титульного листа до папки (тому),
в яку включено ЕРД блоку Б марки ЕМ1 загалом

Мал. 25. Приклад оформлення титульного листа до специфікації обладнання,
виробів та матеріалів

Мал. 26. Приклад виконання змісту тому (папки)

Мал. 27. Приклад виконання плану розташування шаф КРУ
ошиновки та прокладки мережі заземлення в електротехнічному приміщенні

Мал. 28. Приклад виконання плану розташування кабельних трас

План

Мал. 29. Приклад виконання схеми розміщення блискавкозахисного
пристрої та пристрої зовнішнього заземлення

Тягова підстанція №2

Мал. 30. Приклад виконання плану контактної мережі, живильних та відсмоктувальних ліній
електрифікованого промислового залізничного транспорту

Поз. Позначення	Найменування		Примітка
	У механізму
¹ 18 - М	Двигуни AІР90L4, 380 В, 50 Гц
			1395 хв, 100% ПВ
	Пост місцевого управління
	ПКУ15-21-12154У2, ТУ 16-526.333-83
	№ 1-КЕ011, вик. 4 "Пуск", чорн.
	№ 2-КЕ031, вик. 5 "Стоп", червон.
QF1, КК1, КМ1	Блок Б5130-2В74ГУХЛ4
	Перемикач УП5311-С23У3
	Пост дистанційного керування
	Вимикач кнопковий, КЕ011У3
	вик. 4 "Пуск", чорн.
	Вимикач кнопковий, КЕ031У3
	вик. 54 "Стоп", червон.
	Арматура сигнальна АС12011У2

Схемою передбачається управління:

Місцеве, кнопками SB1, SB3

Дистанційне з поста керування, кнопками SB4, SB2

Мал. 31. Приклад виконання принципової схеми керування електроприводом

Мал. 32. Приклад виконання схеми підключення

Комплектний пристрій (тип, позначення, документ)				Щит АС1, панель 4
Позначення кабелю	Куди підключити			Маркування жили кабелю (генеральне)	Додаткові дані	Напрямок кабелю	Марка кабелю	Примітка
	Позначення блоку затискачів (апарату)	№ затиску	Маркування на затиску
						¹ 18 - АХ1	кввг 1(5´ 2,5)
						¹ 18 - УВ	ввг 1(3´ 2,5)
					перемкнути		1 '1,5

Мал. 33. Приклад виконання таблиці підключення

Мал. 34. Приклад виконання плану прокладання тролейних ліній (фрагмент)

Розріз 1-1

Мал. 35. Приклад виконання плану прокладання магістрального шинопроводу (фрагмент)

Мал. 36. Приклад виконання плану розташування 2КТП

Мал. 37. Приклад виконання прокладання розподільних шинопроводів (план)

Мал. 38. Приклад виконання прокладки розподільних шинопроводів (розріз)
