Οι πλάκες δαπέδου από οπλισμένο σκυρόδεμα δεν αποτελούν το κύριο κόστος κατασκευής. Αλλά πρέπει να τα επιλέξετε εξίσου προσεκτικά με άλλα υλικά για το σπίτι σας. Χαρακτηρίζονται από υψηλή αντοχή και αντοχή, αλλά είναι πολύ βαριά. Επομένως, ακόμη και στο έργο, είναι απαραίτητο να υπολογίσουμε με ακρίβεια τι φορτίο μπορούν να αντέξουν οι τοίχοι και η βάση του κτιρίου και μόνο τότε να προσδιοριστεί ο τύπος και το μέγεθος των πλακών.

Τύποι και τα χαρακτηριστικά τους

Το βάρος μιας πλάκας από οπλισμένο σκυρόδεμα εξαρτάται σε μεγαλύτερο βαθμό από τις διαστάσεις του, σε μικρότερο βαθμό - από τον τύπο και τα τεχνικά χαρακτηριστικά των υλικών. Οι διαστάσεις οπλισμένου σκυροδέματος καθορίζονται από την GOST, επομένως όλα τα πάνελ είναι στάνταρ. Υπάρχουν σχετικά λίγοι ξεχωριστοί τύποι, αλλά ικανοποιούν πλήρως τις βασικές απαιτήσεις για την κατασκευή οποιωνδήποτε αντικειμένων: από ιδιωτικές κατοικίες σε πολυώροφα κτίρια και τεράστια βιομηχανικά κτίρια.

1. Στερεό.

Οι μονολιθικές πλάκες δαπέδου διακρίνονται από το υψηλότερο βάρος, καθώς δεν έχουν μεγάλα κενά μέσα. Και η μάζα τους θα είναι όσο υψηλότερη, τόσο ισχυρότερη είναι η ποιότητα σκυροδέματος που χρησιμοποιείται στην κατασκευή. Αυτά τα πάνελ χωρίζονται σε τύπους κατά πάχος:

• 1P - έχουν τυπικό μέγεθος 120 mm και μέσο βάρος 4,3 έως 7,1 τόνους.
• 2P - ελαφρώς πιο ισχυρό (160 mm), ώστε να ζυγίζουν έως και 8,7 τόνους

Το μειονέκτημα των παχύσαρκων προϊόντων είναι η πολυπλοκότητα της εγκατάστασής τους. Ο λόγος για αυτό είναι οι μάλλον μεγάλες διαστάσεις και το βάρος της πλάκας. Αλλά τελικά, κανείς δεν εγκαθιστά χειροκίνητα κοίλες κατασκευές, επομένως αυτό το μείον δεν πρέπει να ληφθεί σοβαρά υπόψη.

Ένας άλλος τύπος οπλισμένου σκυροδέματος για δάπεδα - πρόσθετα στοιχεία. Έχουν τυπικό μήκος, συνδεδεμένο με τις κύριες παραμέτρους των προϊόντων πλήρους μεγέθους που παράγονται (1800-5000 mm), αλλά μικρό πλάτος. Παρά τις μέτριες διαστάσεις του, το βάρος μιας συμπαγούς πλάκας δεν μπορεί να ονομαστεί μικρό - έως 1,5 τόνους, δηλαδή δεν μπορεί να ανυψωθεί και να εγκατασταθεί χωρίς ειδικό εξοπλισμό. Αλλά για μη τυπικά κτίρια, η χρήση τους είναι αρκετά δικαιολογημένη, καθώς σας επιτρέπει να συναρμολογήσετε οποιοδήποτε δάπεδο από πάνελ υφιστάμενων τυπικών μεγεθών.

2. Ελαφρύ.

Το βάρος των πλακών κοίλου πυρήνα μειώνεται λόγω των διαμπερών οπών. Ανάλογα με το σχήμα και την ποσότητα τους, υπάρχουν τρία πρόσθετοι τύποι:

• Υπολογιστής - με τυπικούς στρογγυλούς θαλάμους με διάμετρο 159 ή 140 mm (επισημαίνονται 1PK και 2PK, αντίστοιχα).
• PB - κοίλος πυρήνας, με διάφορες επιλογές για τεχνολογικές τρύπες.
• PG - προϊόντα μεσαίου πάχους (260 mm) με ελλειπτικούς θαλάμους.

Η αύξηση του συνολικού όγκου των κενών στο σώμα μειώνει τη μάζα και ταυτόχρονα φέρουσα ικανότητα... Ωστόσο, χάρη στους επιμήκους θαλάμους αέρα, τα ελαφριά προϊόντα σκυροδέματος αποκτούν εξαιρετική θερμομόνωση και ακουστικές ιδιότητες. Έτσι για το σχηματισμό του υπογείου και πλάκες δαπέδου κτίρια κατοικιών ταιριάζουν απόλυτα. Οι πλάκες κοίλου πυρήνα μπορούν να αντικαταστήσουν τα μονολιθικά προϊόντα εάν είναι απαραίτητο να μειωθεί το φορτίο βάρους στη βάση του κτιρίου. Η μάζα των τυπικών πλακών 6 μέτρων, ανάλογα με την ποιότητα του σκυροδέματος, κυμαίνεται από 2,8-3 τόνους.

Μια ξεχωριστή ομάδα είναι ελαφριά ραβδωτά δάπεδα, παρόλο που είναι παχύσαρκοι. Πρόκειται για πλάκες σχήματος U, στις οποίες η ικανότητα ρουλεμάν και η αντίσταση στα φορτία κάμψης αυξάνονται λόγω ενισχυτικών στερεών χυτών. Χρησιμοποιούνται ευρέως για την κατασκευή πολύ ισχυρών δαπέδων και επίπεδων οροφών.

Οι οροφές με ραβδώσεις κατασκευάζονται από οποιεσδήποτε ποιότητες σκυροδέματος - από ελαφρύ έως πολύ ισχυρό. Κατά συνέπεια, η μάζα τους μπορεί να κυμαίνεται εντός 20%. Μια μέση πλάκα τυπικού μεγέθους ζυγίζει περίπου 1,5-3 τόνους, ενώ τα πάνελ 12 μέτρων για βιομηχανικές κατασκευές φτάνουν τους 4-7 τόνους.

Όχι πολύ καιρό πριν, άρχισαν να εμφανίζονται ελαφριές επιλογές από σκυρόδεμα από πολυστυρένιο. Η χρήση ενός θερμομονωτικού υλικού ως πληρωτικού έχει βελτιώσει σημαντικά τα λειτουργικά χαρακτηριστικά των τελικών προϊόντων: ιδιότητες θερμομόνωσης και θορύβου, βάρος, εργασιμότητα. Αν και η αντοχή έχει μειωθεί σε σύγκριση με τα παραδοσιακά προϊόντα οπλισμένου σκυροδέματος, τα 400-500 kgf / cm2 είναι αρκετά για να καλύψουν την απόδοσή τους.

Ένα κυβικό μέτρο σκυροδέματος από πολυστυρένιο, ακόμη και λαμβάνοντας υπόψη την ενίσχυση, ζυγίζει περίπου 1 τόνο - αυτό είναι σχεδόν διπλάσιο από αυτό των τυπικών πάνελ από οπλισμένο σκυρόδεμα, αν και υπερβαίνει ελαφρώς τον ίδιο δείκτη για κοίλα προϊόντα.

Βάρος και τιμές

Το κόστος εξαρτάται όχι μόνο από τη μάζα, αλλά και από την πολυπλοκότητα της τεχνολογίας κατασκευής, την ποιότητα των υλικών που χρησιμοποιούνται. Επομένως, η διαφορά κατά την αγορά προϊόντων από διαφορετικούς κατασκευαστές μπορεί να είναι σημαντική. Άλλοι παράγοντες παίζουν σημαντικό ρόλο εδώ:

• το σύστημα τιμολόγησης που επιλέχθηκε στο εργοστάσιο ·
• τη δημοτικότητα ορισμένων τυπικών μεγεθών ·
• εγγύτητα με πηγές πρώτων υλών ·
• όροι παράδοσης στον τελικό καταναλωτή.

Μπορείτε να εξοικονομήσετε πολλά σε αυτό διαβάζοντας τις προτάσεις διαφορετικών κατασκευαστών προϊόντων σκυροδέματος.

Βαθμολόγηση	Διαστάσεις (ΜxΠxΥ), mm	Βάρος, kg	Τιμή, τρίψιμο / μονάδα
Παχύσαρκος
PRTm-3	1600x400x80	85	880
ΤΡ-43-8	4300x800x220	1 400	13 300
PTP 24-12	2400х1200х120	840	5 700
Πλευρωτός
1Ρ 7-2	5550x740x400	1 500	8 880
2PG-5	5970x1490x250	1 230	6 680
1Ρ 3-1	5550х1490х400	2 650	14 900
Κοίλο (H 220 mm)
Υπολογιστής 26.10-8	2580x990	78	3 370
PK 30.15-8	2980x1490	790	4 800
PK 50.12-8	4980x1190	1 320	5 050
Σκυρόδεμα πολυστυρολίου
36.10.3	3600x1000x300	1 150	8 740
42.12.3	4200х1200х300	1 610	12 600
51.15.3	5100x1500x300	2 450	18 400

Για μικρά αντικείμενα, μπορείτε να αγοράσετε προϊόντα κακής ποιότητας ή αποσυναρμολογημένα - είναι αρκετά αξιόπιστα για να αντέχουν στα κύρια φορτία, αλλά ταυτόχρονα είναι πολύ φθηνότερα.

Για την κατασκευή κτιρίων κατοικιών, αστικών και βιομηχανικών κατασκευών, η χρήση επικαλυπτόμενων κατασκευών είναι χαρακτηριστική: ξύλινη, από μονολιθικό οπλισμένο σκυρόδεμα, καθώς και κοίλες πλάκες από οπλισμένο σκυρόδεμα. Τα τελευταία προϊόντα αυτής της λίστας έχουν προσελκύσει από καιρό την προσοχή λόγω των χαρακτηριστικών και των πλεονεκτημάτων τους. Η τιμή των ελαφρών πλακών είναι αρκετά προσιτή, ενώ η ποιότητά τους δεν είναι κατώτερη από τα συμπαγή αντίστοιχα. Πριν επιλέξετε τον τύπο δαπέδου και τις διαστάσεις του, θα πρέπει να υπολογίσετε το επιτρεπόμενο φορτίο, να εξοικειωθείτε με την ταξινόμηση, τον σκοπό, τις τεχνικές και τις παραμέτρους τιμών.

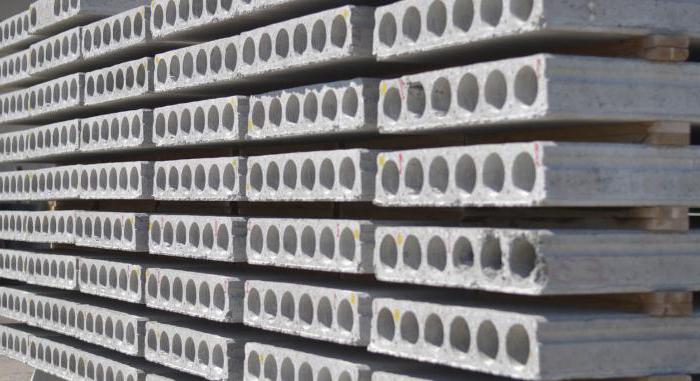

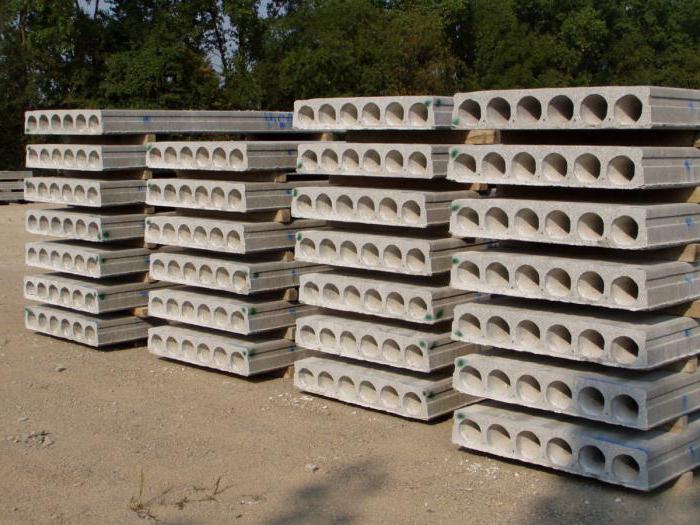

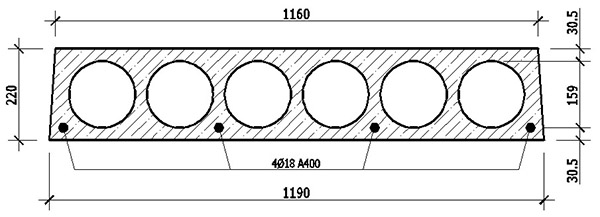

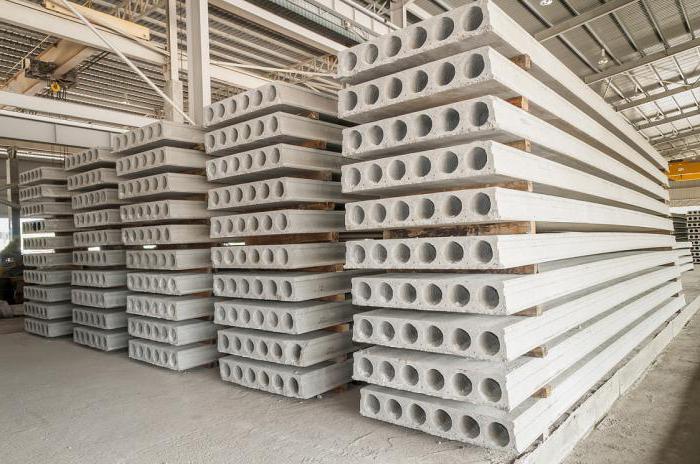

Οι πλάκες κοίλου πυρήνα είναι ορθογώνιες πάνελ από οπλισμένο σκυρόδεμα κανονικό σχήμα με διαμήκη κανάλια, παράλληλα με τα οποία τοποθετείται ενίσχυση (χαλύβδινα σχοινιά). Οι οπές έχουν διαφορετικές διαμορφώσεις: κυλινδρικές, αχλαδιές, ορθογώνιες. Οι πιο δημοφιλείς επιλογές είναι με έξι στρογγυλά κενά με διάμετρο 159 mm.

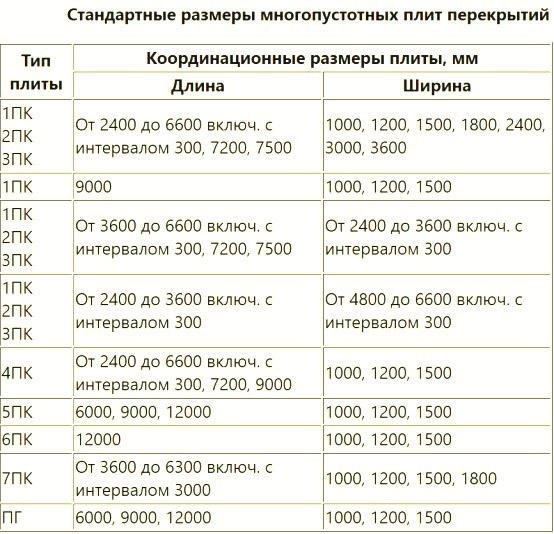

Τα τυπικά μεγέθη διαφέρουν εντός των ακόλουθων περιοχών:

• πάχος - 22-30 dm;
• πλάτος - 9,9-35 dm;
• μήκος - 11,8- 98 dm.

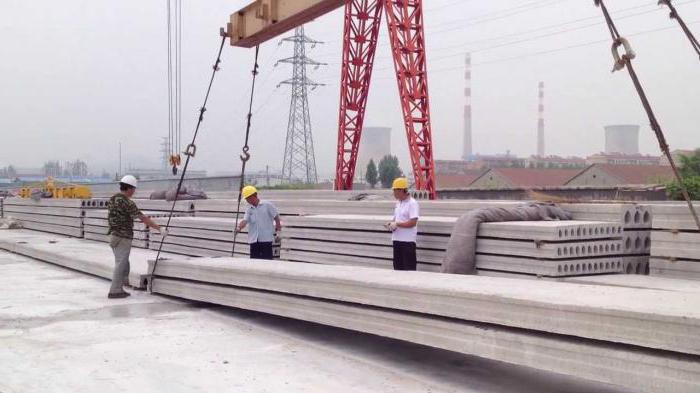

Τις περισσότερες φορές στην κατασκευή, χρησιμοποιούνται κατασκευές 22x15x60 dm, οι οποίες είναι τοποθετημένες με γερανό, η ικανότητα ανύψωσης των οποίων δεν υπερβαίνει τα 5000 kg.

Οι πλάκες χωρίζονται σε τρεις τύπους:

• Σειρά PK - με στρογγυλά κενά με διάμετρο 114-203 mm, χύνεται στον ξυλότυπο.
• Σειρά PG - πάχος πίνακα - 260 mm, κοιλότητες σε σχήμα αχλαδιού.

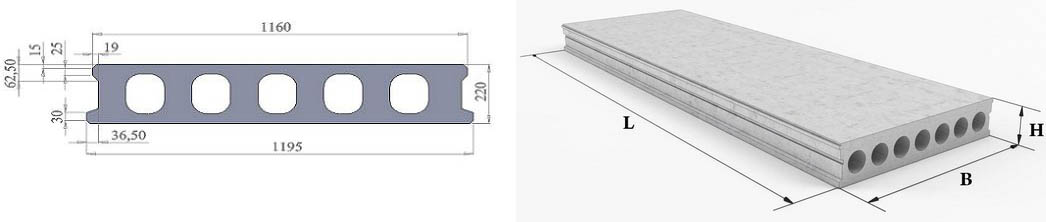

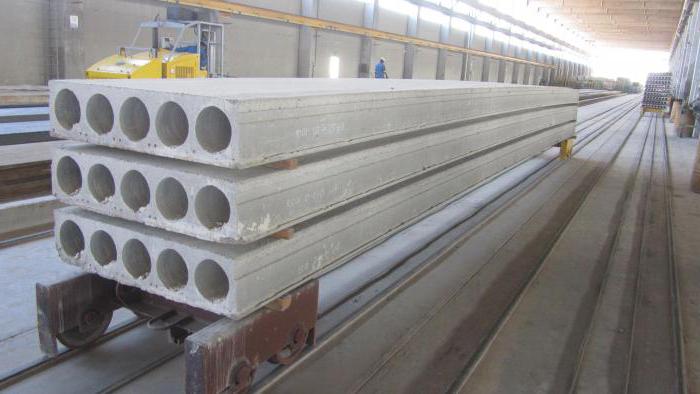

• σειρά PB - ένα προϊόν που κατασκευάζεται χρησιμοποιώντας προοδευτική τεχνολογία συνεχούς χύτευσης σε ειδικές μεγάλες βάσεις. τυπικό πάχος PB - 220, διάμετρος κενού - 60 mm.

Τα πάνελ από οπλισμένο σκυρόδεμα έχουν πολλά πλεονεκτήματα σε σχέση με τα μονολιθικά.

1. Μειώνουν σημαντικά το βάρος των κτιριακών κατασκευών.

2. Τα υψηλά χαρακτηριστικά ηχομόνωσης επιτυγχάνονται λόγω του γεγονότος ότι οι κοιλότητες αέρα μειώνουν αποτελεσματικά τον θόρυβο και τους ήχους.

3. Τα κενά εκτελούν τέλεια τις λειτουργίες των καναλιών μέσω των οποίων τοποθετούνται ηλεκτρικές επικοινωνίες (σηματοδότηση, καλώδια).

4. Ο αέρας που γεμίζει τις κοιλότητες παίζει το ρόλο ενός θερμομονωτικού.

5. Εγκατάσταση προϊόντων (σε αντίθεση με το μονολιθικά δάπεδα) μπορεί να εκτελεστεί σε χαμηλές θερμοκρασίες.

6. Η ενίσχυση των δαπέδων με προεντεταμένη ενίσχυση βελτιώνει την αντοχή και τη δύναμή τους.

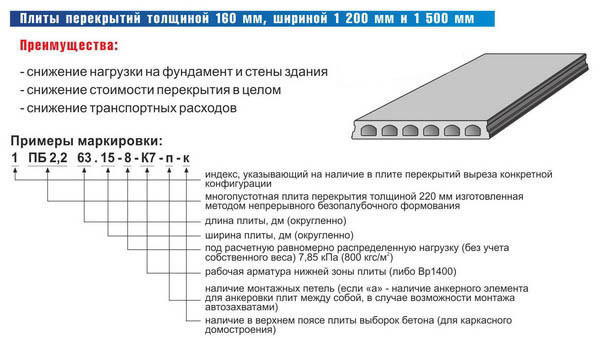

Βαθμολόγηση

Τα κριτήρια επιλογής για δάπεδα οπλισμένου σκυροδέματος με εσωτερικά κενά είναι φορτία σχεδιασμού, μέθοδος στήριξης στη βάση, τύπος σκυροδέματος, τύπος οπλισμού, διαστάσεις, σχήμα και διαστάσεις κενών. Όλες αυτές οι παράμετροι αντικατοπτρίζονται στην ονομασία της πινακίδας.

1. Αρχικά γράμματα. Σημαίνουν τον τύπο του προϊόντος - PC, PG ή PB. Οι αλληλεπικαλυπτόμενοι υπολογιστές χωρίζονται σε 7 ομάδες, τα χαρακτηριστικά των οποίων εμφανίζονται στον πίνακα.

Ονομασία	Πάχος, mm	Διάμετρος κενών, mm
1 τεμ (pc)	220	159
2 τεμ	220	140
3 τεμ	220	127
4 τεμ	260	159
5 τεμ	260	180
6 τεμ	300	203
7 τεμ	160	114

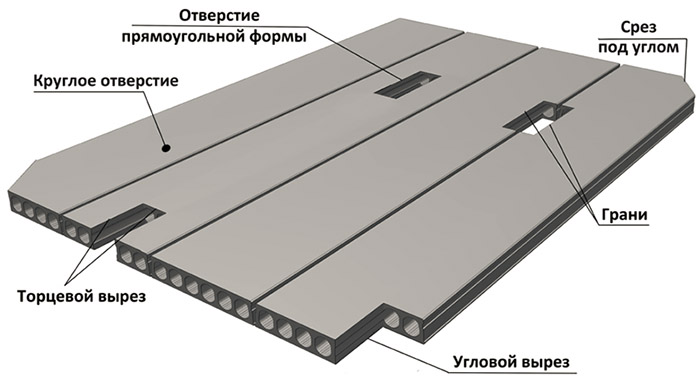

2. Πρόσθετες επιστολές. Οι πλάκες των PB, PG και PK στηρίζονται στους τοίχους και στις δύο πλευρές, αλλά παράγονται και άλλα προϊόντα οπλισμένου σκυροδέματος. Στη σήμανση, αυτό υποδηλώνεται με άλλο γράμμα: T σημαίνει τη δυνατότητα στήριξης σε 3 πλευρές (3PKT), K - και στις τέσσερις (για παράδειγμα, 2PKK).

3. Σχήματα. Γραμμικές διαστάσεις κοίλων πυρήνων. Το πρώτο ζεύγος είναι το μήκος σε δεκαδικά, στρογγυλεμένο στην πλησιέστερη ολόκληρη τιμή (στην πραγματικότητα - 20 mm λιγότερο). Για παράδειγμα, εάν ο αριθμός είναι 63 στη σήμανση, τότε το μέγεθος είναι 6280 mm. Μετά την κουκκίδα, υπάρχει ένα δεύτερο ζεύγος αριθμών που δείχνει το πλάτος του προϊόντος σε dm, αυξημένο κατά 10 mm: για παράδειγμα, ο κωδικός 15 σημαίνει ένα πλαίσιο με πλάτος 1490. Ο τελικός αριθμός (μετά τη γραμμή) υποδηλώνει το φορτίο σχεδιασμού που μπορεί να αντέξει η δομή (σε χιλιόγραμμα δύναμης ανά m2) ή αύξων αριθμός ανάλογα με την ικανότητα ρουλεμάν.

4. Κρυπτογραφητές επιστολών. Εάν το πλαίσιο είναι προεντεταμένο, τότε αμέσως μετά τους αριθμούς ακολουθεί την κατηγορία χάλυβα του οπλισμού - για παράδειγμα, ATV. Επιπλέον, υποδεικνύεται ο τύπος σκυροδέματος: L - φως, C - πυριτικό πυκνό, T - βαρύ (μερικές φορές δεν είναι σημειωμένο).

5. πρόσθετα χαρακτηριστικά... Υποδεικνύονται εάν η πλάκα έχει σχεδιαστεί για χρήση σε ειδικές συνθήκες: με αυξημένη σεισμικότητα, επιθετικότητα του αέριου μέσου. Στο τέλος, υποδεικνύονται χαρακτηριστικά σχεδίασης - για παράδειγμα, το γράμμα a τοποθετείται εάν η επικάλυψη έχει στεγανοποιητικά ένθετα στα άκρα.

Ακολουθεί ένα παράδειγμα σήμανσης ενός προϊόντος τύπου 2PK με μήκος 2680 mm, πλάτος 1290 mm με φορτίο σχεδιασμού 3 kgF / m2, κατασκευασμένο από βαρύ σκυρόδεμα, ενισχυμένο με προεντεταμένο οπλισμό ATV και προορίζεται για κατασκευή σε σεισμικά επικίνδυνες περιοχές (έως 6 σημεία): 2PK27.13- 3 ATV-C6.

Σχεδόν όλα τα πάνελ που στηρίζονται στους τοίχους σε δύο ή τρεις πλευρές ενισχύονται με προεντεταμένη ενίσχυση. Το GOST 9561-91 δεν επιτρέπει να το τοποθετήσετε στις ακόλουθες ποικιλίες:

• πάχος - 220, μήκος - 4780, διάμετρος κοιλότητας - 140 ή 159 mm.
• πάχος - 260, μέγιστο μήκος - 5680 mm.
• πάχος - 220, για οποιοδήποτε μήκος και διάμετρο κενών - 127 mm.

Χρήση προκατασκευασμένων στοιχείων σκυροδέματος με κενά

Τα πάνελ με διαμπερές τρύπες επιλέγονται συχνότερα για την τακτοποίηση δαπέδων μεταξύ δαπέδων σε σπίτια από σκυρόδεμα, τούβλο, κυψελοειδή αφρό και αεριζόμενα μπλοκ. Η σειρά PB θεωρείται πιο τέλεια, οι πλάκες αυτού του τύπου έχουν επίπεδη λεία επιφάνεια, η τεχνολογία επιτρέπει την απόκτηση πλήρως ενισχυμένων στοιχείων διαφορετικών μηκών, τα οποία, εάν είναι απαραίτητο, διαδραματίζουν το ρόλο «πρόσθετων» προϊόντων. Μερικές φορές σε τέτοιες περιπτώσεις, οι εργαζόμενοι γεμίζουν τα κενά μεταξύ των υπολογιστών ξυλότυπου ή των SG με μια αυτο-ενισχυμένη μονολιθική επίστρωση. Αυτός ο σχεδιασμός είναι κατώτερης αντοχής σε σχέση με το πρότυπο PB, η διαδικασία κατασκευής του οποίου προβλέπει τη συμπίεση κραδασμών από σκυρόδεμα και την επεξεργασία του με ατμό.

Το πλεονέκτημα του υπολογιστή είναι η μάλλον μεγάλη διάμετρος των καναλιών. Συνιστάται η χρήση προϊόντων αυτής της σειράς εάν σκοπεύετε να εγκαταστήσετε σωλήνες αποχέτευσης με διάμετρο 80-100 mm.

Το κόστος

Ο πίνακας δείχνει τη μέση τιμή διαφόρων σειρών προϊόντων κοίλου οπλισμένου σκυροδέματος από κατασκευαστές στην περιοχή της Μόσχας.

Εταιρία	Επικαλυπτόμενη ονομασία	Διαστάσεις, mm	Βάρος, t	Κόστος, ρούβλια
PromstroyZhBI	PK 61-15-8	6080x1490x220	2,9	10 090
Προϊόντα σκυροδέματος-2000	PK 62-15-8 At800a	6100x1500x200	2,9	11 300
ZhZBK	PK 63-12-8	6280x1190x220	2,2	8 900 (παράδοση)
SaviCom	PB 66-12-8	6580x1195x220	2,33	11 100 – 11 870

Οι τιμές για δάπεδα από οπλισμένο σκυρόδεμα εξαρτώνται από το βάρος του προϊόντος, την τεχνολογία κατασκευής, καθώς και από την πολιτική τιμολόγησης του προμηθευτή. Μερικές φορές προσφέρεται δωρεάν παράδοση στη Μόσχα, πιο συχνά ο υπολογισμός των μεταφορικών υπηρεσιών πραγματοποιείται με χιλιόμετρα. Εποχιακές προσφορές από κατασκευαστές, παραγγελίες χονδρικής και η χρήση κατάλληλων μεταφορών συμβάλλουν στη μείωση του συνολικού κόστους.

Στον κατασκευαστικό κλάδο, τα προϊόντα σκυροδέματος αποτελούν την πλειονότητα των υλικών που χρησιμοποιούνται, ειδικά σε πολυώροφες κατασκευές. Ένα από τα πιο συχνά χρησιμοποιούμενα είναι μια κοίλη πλάκα δαπέδου. Είναι ένα ορθογώνιο οπλισμένου σκυροδέματος με κενά με τη μορφή κοίλων σωλήνων, πολύ βολικό για την επικοινωνία. Αυτός ο τύπος σχήματος καθιστά δυνατή την επίτευξη αντοχής στην κάμψη. Η εγκατάσταση είναι δυνατή μόνο σε μια πιο συμπαγή βάση με πλάτος τουλάχιστον 15-20 cm για έναν τοίχο από τούβλα, τουλάχιστον 7-10 cm για έναν τοίχο από μπετόν. Είναι ανθεκτικά στην υγρασία, πυρίμαχα, ανθεκτικά στους μύκητες, μούχλα, εξαιρετική ηχομόνωση και αρκετά ανθεκτικά.

Εφαρμογή και προδιαγραφές

Οι επικαλύψεις είναι απαραίτητες για την κατασκευή στεγών, ως χωρίσματα και άλλες φέροντες κατασκευές. Οι κύριοι ανταγωνιστές είναι ξύλινες και μονολιθικές πλάκες. Οι ξύλινες δεν είναι αρχικά εφαρμόσιμες για πολυώροφες κατασκευές, είναι επικίνδυνες για τη φωτιά, βραχύβια, υπόκεινται σε φθορά. Περιορίζονται από ένα ορισμένο περιθώριο ασφάλειας και πιθανό φορτίο. Τα μονολιθικά είναι πιο δύσκολο να εγκατασταθούν, δηλαδή δεν υπάρχει η ίδια ταχύτητα στη λειτουργία (εντός μίας ημέρας), αλλά σε αντίθεση με τα κοίλα, είναι δυνατή η υποστήριξη σε τοίχους κατασκευασμένους από σχεδόν οποιοδήποτε είδος υλικού. Επίσης, η τεχνολογία της συναρμολόγησής τους δεν απαιτεί βαρύ εξοπλισμό και το μήκος των πλακών είναι πιο μεταβλητό. Το φορτίο στο θεμέλιο, παρά το βάρος, είναι ελάχιστο χάρη στα κενά.

Η παραγωγή πραγματοποιείται σύμφωνα με το GOST 23009-78. Προβλέπεται μια ειδική σήμανση, η οποία περιέχει τις διαστάσεις, την ποιότητα του σκυροδέματος, την τάση, το φορτίο αντοχής, καθώς και τα χαρακτηριστικά των χαρακτηριστικών (διαστάσεις των ανοιγμάτων, επιπλέον ενσωματωμένα μέρη για την ενίσχυση της δομής, ειδικές ιδιότητες, κ.λπ.). Η εγκατάσταση πραγματοποιείται χρησιμοποιώντας ειδικό εξοπλισμό για τα αυτιά στερέωσης. Δεν είναι κατάλληλα για επιθετικά περιβάλλοντα. Πριν εγκαταστήσετε έναν συγκεκριμένο τύπο πλάκας, είναι απαραίτητο να υπολογίσετε το πιθανό φορτίο στους τοίχους. Η μη τήρηση των κανόνων εγκατάστασης μπορεί να οδηγήσει σε σοβαρά προβλήματα, όπως παραμόρφωση και ρωγμές. Οι κοίλοι πυρήνες είναι πιο επιρρεπείς σε κάταγμα.

Οι αιτίες των βλαβών μπορεί να βρίσκονται στην ενίσχυση που χρησιμοποιείται στην κατασκευή, τη διάβρωση του. Εάν η ρωγμή δεν έχει κρίσιμες διαστάσεις, μπορεί να επισκευαστεί. Τέτοια προβλήματα είναι εξαιρετικά σπάνια, καθώς έχουν ιδιότητες καλής αντοχής και χρησιμοποιούνται συχνά στην κατασκευή πολυώροφων πάνελ και στην κατασκευή βιομηχανικών κτιρίων.

Τύποι πλακών

Τα προϊόντα αυτού του τύπου υποδιαιρούνται σε πλάκες δαπέδου κοίλου πυρήνα, GOST 9561-91 και η σήμανση περιέχει τα γράμματα PB. Και συνηθισμένοι κοίλοι πυρήνες με διάφορα μεγέθη οπών διαμέτρου 140 mm και 159 mm, με σήμανση αντίστοιχα 2PC και 1PC. Ονομασία kgf / sq. Σημαίνει το επιτρεπόμενο φορτίο σε εκατοντάδες κιλά ανά 1 τετραγωνικό M.

Οι πλάκες κοίλου πυρήνα είναι ελαφριές και χρησιμοποιούνται όπου είναι απαραίτητο να μειωθεί το φορτίο στο θεμέλιο. Τα Hollows χρησιμοποιούνται για κτίρια με τοίχοι από τούβλα ή κατασκευασμένο από τσιμεντόλιθους. Και οι δύο τύποι ενισχύονται για να αυξήσουν την ακαμψία της κατασκευής

Πίνακας από πλάκες κοίλου πυρήνα, τυπικού πάχους 220 cm.

Μήκος x πλάτος (m)			Τιμή, ρούβλια
			9 491 — 11 000

Τα δεδομένα που δίνονται στον πίνακα αναφέρονται για τη Μόσχα και την περιοχή της Μόσχας με μέση τιμή για την περιοχή. Στη Ρωσία, υπάρχουν αρκετοί μεγάλοι κατασκευαστές που προσφέρουν την ευρύτερη γκάμα προϊόντων: LLC StroyKhimIndustriya (περιοχή Βόλγκογκραντ), KSK (περιοχή Ιβάνοβο), ARMABETON (Μόσχα), Odintsovsky Combine of οπλισμένου σκυροδέματος. Η λίστα περιλαμβάνει σειρές έως 6 m, η ποικιλία πολλών εταιρειών προσφέρει σήμερα ένα μεγαλύτερο εύρος μεγεθών (έως 9 m), οποιοδήποτε πλάτος (λιγότερο από 1,5 m) και ακόμη και πάχος (200-400 mm).

Χαρακτηριστικά λειτουργίας

Όταν χρησιμοποιείτε πλάκα δαπέδου στην κατασκευή σοφίτας, απαιτείται μόνωση. Το υπολογιζόμενο φορτίο έχει σχεδιαστεί λαμβάνοντας υπόψη την υποστήριξη σε 2 τοίχους, εάν κάνετε την υποστήριξη σε 3 τοίχους, τότε το φορτίο δεν θα κατανέμεται σωστά. Αυτό δεν είναι κατάλληλο για μπαλκόνι, καθώς η υποστήριξη θα είναι μόνο στη μία πλευρά. ΣΤΟ πολυώροφη κατασκευή Αυτό δεν θα επιτρέπεται, αλλά στις εξοχικές κατοικίες γίνεται συχνά αυτό το λάθος.

Παρά την προφανή αντοχή, είναι πολύ εύθραυστα και μπορεί να υποστούν βλάβη πολύ άσχημα εάν μεταφερθούν λανθασμένα. Από την άποψη αυτή, συνιστάται η τοποθέτηση ξύλινων τεμαχίων μεταξύ των πλακών κατά τη μεταφορά σε ολόκληρη την περίμετρο. Ορισμένοι κατασκευαστές προσπαθούν να εξοικονομήσουν χρήματα αγοράζοντας μεταχειρισμένες πλάκες, κάτι που αποθαρρύνεται ιδιαίτερα. Ανάλογα με τη φθορά, το μέγεθος και την εμφάνιση, μπορεί να κοστίσει έως και 30% της αρχικής τιμής.

Οι οροφές αυτού του τύπου μπορούν επιπλέον να ενισχυθούν, η ενίσχυση τοποθετείται στον κάτω τοίχο και ανάμεσα σε στρογγυλά κενά. Η ενίσχυση μπορεί να είναι διπλής σειράς, πολλαπλών σειρών. Αυτό αντικατοπτρίζεται στην πρόσθετη σήμανση του προϊόντος (NV, NVK, NVKU, 4NVK).

Εάν έχετε αντιμετωπίσει ποτέ το ζήτημα της κατασκευής εξοχικής κατοικίας, του σπιτιού σας ή της ανακαίνισης ενός διαμερίσματος, τότε θα πρέπει να γνωρίζετε ποιες είναι οι κοίλες πλάκες δαπέδου, τα τεχνικά χαρακτηριστικά των οποίων θα παρουσιαστούν στο άρθρο. Εάν γνωρίζετε τα χαρακτηριστικά σχεδιασμού, καθώς και τα χαρακτηριστικά του προϊόντος, χρησιμοποιώντας τις πληροφορίες που παρέχονται από τη σήμανση, τότε μπορείτε να προσδιορίσετε ποιο όριο του διακοσμητικού ωφέλιμου φορτίου μπορεί να υποστεί η πλάκα δαπέδου.

Κύριες ποικιλίες και θετικά χαρακτηριστικά

Κοίλες πλάκες δαπέδου, τα τεχνικά χαρακτηριστικά των οποίων θα σας επιτρέψουν να εκτελέσετε κατασκευές ή επισκευές, εξαιρουμένων των λαθών, διαφέρουν από τα στερεά προϊόντα σε λιγότερο εντυπωσιακό βάρος και προσιτό κόστος. Αλλά η αξιοπιστία και η αντοχή τους δεν είναι χαμηλότερες. Ο αριθμός και η θέση των κενών δεν είναι σε θέση να μειώσουν τα φέροντα χαρακτηριστικά. Αντιθέτως, χάρη σε αυτήν την προσθήκη, τα χαρακτηριστικά θερμότητας και ηχομόνωσης του κτιρίου αυξάνονται. Μεταξύ των θετικών χαρακτηριστικών, μπορεί κανείς να ξεχωρίσει τη δημοτικότητα όταν είναι απαραίτητη η κατασκευή πολυόροφων κτιρίων οπλισμένου σκυροδέματος, μονολιθικών κτιρίων και ιδιωτικών σπιτιών. Υπάρχουν συχνές περιπτώσεις όταν οι περιγραφόμενες πλάκες γίνονται μέρος του πλαισίου στήριξης του κτιρίου.

Διαστάσεις και βάρος

Οι πλάκες κοίλου δαπέδου, τα τεχνικά χαρακτηριστικά των οποίων πρέπει να σας ενδιαφέρουν πριν αγοράσετε αυτά τα προϊόντα, ενδέχεται να έχουν διαφορετικό κόστος ανάλογα με το μέγεθος και τον τύπο. Οι διαστάσεις κυμαίνονται από 1,18 έως 9,7 μέτρα σε μήκος. Ενώ το πλάτος κυμαίνεται από 0,99 έως 3,5 μέτρα. Τα πιο συνηθισμένα προϊόντα είναι εκείνα των οποίων το μήκος είναι ισοδύναμο με 6 μέτρα, το πλάτος των πιο αγορασμένων πλακών κυμαίνεται από 1,2 έως 1,5 cm. Το ύψος της πλάκας, που είναι 22 cm, είναι αμετάβλητο. Οι πλάκες κοίλου δαπέδου, τα τεχνικά χαρακτηριστικά των οποίων παρουσιάζονται παρακάτω, έχουν πολύ σημαντικό βάρος. Γι 'αυτό για την εγκατάστασή τους υπάρχει ανάγκη χρήσης γερανού συναρμολόγησης. Εκείνο που έχει χωρητικότητα όχι περισσότερο από 5 τόνους θα πρέπει να ενοικιαστεί.

Αν μιλάμε για μια πλάκα, της οποίας οι διαστάσεις είναι ίσες με 1680x990x220, τότε το βάρος της είναι 0,49 τόνους.

Προδιαγραφές

Για να αγοράσετε προϊόντα, δεν αρκεί να γνωρίζετε μόνο το βάρος των κοίλων πλακών δαπέδου. Είναι επίσης σημαντικό να εξοικειωθείτε με τα βασικά τεχνικά χαρακτηριστικά. Το σκυρόδεμα χρησιμοποιείται ως πρώτη ύλη στην κατασκευή, το οποίο κατασκευάζεται χρησιμοποιώντας τσιμέντο των εμπορικών σημάτων M300 και M400. Οι αριθμοί θα καθορίσουν τα ποιοτικά χαρακτηριστικά του υλικού, τα οποία τελικά θα είναι χαρακτηριστικά του τελικού προϊόντος. Έτσι, το τσιμέντο M400 μπορεί να υποβληθεί σε εφάπαξ φορτίο ίσο με 400 κιλά ανά κυβικό εκατοστό ανά δευτερόλεπτο. Όσον αφορά το τσιμέντο M300, είναι ένα παράγωγο του μείγματος από το M 400. Παρά το γεγονός ότι αυτό το υλικό είναι σε θέση να αντέξει ένα λιγότερο εντυπωσιακό φορτίο, διακρίνεται από την πλαστικότητα του, η οποία εξασφαλίζει την εξάλειψη της θραύσης κατά τις εκτροπές. Εάν αποφασίσετε να αγοράσετε τις προδιαγραφές φόρτωσης που παρουσιάζονται παραπάνω, θα πρέπει να σας ενδιαφέρει. Μεταξύ άλλων, η ενίσχυση χρησιμοποιείται για την ενίσχυση των προϊόντων, η οποία παρέχει μια εντυπωσιακή φέρουσα ικανότητα του μονόλιθου. Κατά τη διαδικασία κατασκευής, χρησιμοποιούνται ανοξείδωτο χάλυβα ποιότητας Α3 και Α4. Χαρακτηρίζεται από αυξημένη αντίσταση σε διαδικασίες διάβρωσης και ακραίες θερμοκρασίες. Έτσι, τα προϊόντα μπορούν να λειτουργούν από -40 έως +50 μοίρες.

Το κλειδί για την αντίσταση στην κάμψη

Παρά το γεγονός ότι το βάρος των πλακών κοίλου πυρήνα είναι αρκετά εντυπωσιακό, δεν λυγίζουν κατά τη λειτουργία. Αυτό το αποτέλεσμα επιτεύχθηκε με τη μέθοδο προέντασης της ενίσχυσης, η οποία είναι ικανή να κατανείμει την τάση των στοιχείων σε ολόκληρη την περιοχή. Αφού το σκυρόδεμα σκληρύνει και γίνει ισχυρό, τα τεντωμένα στοιχεία κόβονται. Στα άκρα, με τα οποία στηρίζεται η πλάκα, τοποθετείται διπλή ενίσχυση. Αυτό εξαλείφει την παραμόρφωση υπό την πίεση του βάρους και καθιστά δυνατή την αντοχή του φορτίου από τα φέροντα άνω τοιχώματα.

Χαρακτηριστικά των πλακών ανάλογα με τη σήμανση

Επισημαίνονται οι πλάκες με κοίλο πυρήνα, τα χαρακτηριστικά των οποίων πρέπει να είναι γνωστά πριν από την αγορά. Τα προϊόντα χαρακτηρίζονται με δύο γράμματα - PC. Ακολουθεί ένας αριθμός που υποδεικνύει το μήκος του προϊόντος σε εκατοστά. Οι ακόλουθοι αριθμοί είναι κατά προσέγγιση πλάτη. Ο τελευταίος δείκτης δείχνει πόσο βάρος μπορεί να επηρεάσει 1 τετραγωνικό εκατοστό της πλάκας, λαμβάνοντας υπόψη τη δική του μάζα. Έτσι, εάν μπροστά σας υπάρχει μια πινακίδα με σήμανση PC 12-10-8, τότε αυτό δείχνει ότι το μήκος είναι 1,18 μέτρα, που είναι περίπου 12 cm. Το πλάτος είναι ίσο με 0,99 μέτρα. Όσο για το πιο εντυπωσιακό φορτίο που θα αντέξει το προϊόν, είναι ίσο με 8 κιλά ανά τετραγωνικό εκατοστό. Η τελευταία τιμή είναι 800 kg ανά τετραγωνικό μέτρο.

Πρόσθετες πληροφορίες για πιθανά φορτία

Αξίζει να σημειωθεί ότι οι πλάκες από κοίλο πυρήνα οπλισμένου σκυροδέματος μπορούν να υποστούν το προαναφερθέν φορτίο, αυτός ο δείκτης είναι ο ίδιος για σχεδόν όλα τα προϊόντα κοίλου σκυροδέματος που χρησιμοποιούνται ως πλάκες δαπέδου. Κατ 'εξαίρεση, μπορούμε να ξεχωρίσουμε προϊόντα που έχουν βάρος έως 1000 και 1250 κιλά ανά τετραγωνικό μέτρο. Τέτοιες πινακίδες μπορούν να αναγνωριστούν με τη σήμανση, η οποία τελειώνει με τους αριθμούς 10 και 12.5, αντίστοιχα.

Επίδραση χαρακτηριστικών στις δυνατότητες εγκατάστασης

Η συμμόρφωση με τους κανόνες που διέπουν την υποστήριξη στους τοίχους είναι ο κύριος κανόνας για μια αξιόπιστη συσκευή πλακών. Εάν η περιοχή στήριξης είναι ανεπαρκής, τότε τα τοιχώματα ενδέχεται να παραμορφωθούν. Ενώ η υπερβολική έκταση θα οδηγήσει σε αύξηση της θερμικής αγωγιμότητας. Η στήριξη των κοίλων πλακών δαπέδου για ένα κτίριο από τούβλα πρέπει να είναι 9 cm. Εάν μιλάμε για αφρώδες σκυρόδεμα και αεριζόμενο σκυρόδεμα, τότε αυτός ο αριθμός αυξάνεται στα 15 cm. Για χαλύβδινες κατασκευές, το σχήμα πρέπει να είναι 7,5 cm. Σε αυτήν την περίπτωση, η μεγαλύτερη εμβάθυνση της ενσωμάτωσης προϊόντων στους τοίχους δεν πρέπει να είναι περισσότερο από 16 cm για κατασκευές από τούβλα και ελαφριά μπλοκ. Για κατασκευές από σκυρόδεμα και ανάλογα οπλισμένου σκυροδέματος, αυτός ο αριθμός είναι ισοδύναμος με 12 cm. Πριν από την εγκατάσταση των πλακών, οι άκρες των κενών πρέπει να σφραγίζονται με ελαφριά σύνθεση σκυροδέματος, βάθος 12 cm.

Τα κοίλα GOST των οποίων αναφέρονται στο άρθρο δεν πρέπει να τοποθετούνται χωρίς κονίαμα. Ένα στρώμα του μείγματος τοποθετείται στη βάση εργασίας, το πάχος του οποίου πρέπει να είναι ίσο με 2 χιλιοστά, αλλά όχι λιγότερο. Αυτό θα διασφαλίσει ότι το φορτίο μεταφέρεται ομοιόμορφα στη δομή του τοίχου. Μεταξύ άλλων, κατά την εγκατάσταση πλακών σε εύθραυστα τοιχώματα, για παράδειγμα, κατασκευασμένα από τσιμεντόλιθους ή αφρώδες σκυρόδεμα, πρέπει να χρησιμοποιηθεί η τεχνολογία ενίσχυσης του μείγματος, η οποία θα αποκλείει τη δυνατότητα κάμψης των μπλοκ. Προκειμένου να μειωθεί η ποιότητα της θερμικής αγωγιμότητας του δαπέδου, είναι απαραίτητο να μονωθεί η δομή από το εξωτερικό.

GOST 9561-91

Σύμφωνα με τα κρατικά πρότυπα, οι πλάκες κοίλου δαπέδου είναι εγκατεστημένες στις δομές στήριξης κτιρίων και κατασκευών για διάφορους σκοπούς. Στη διαδικασία παραγωγής χρησιμοποιείται σκυρόδεμα, με τη βοήθεια των οποίων σχηματίζονται προϊόντα με πάχος 220 χιλιοστά. Μέσα υπάρχουν κυκλικά κενά που έχουν διάμετρο 159 χιλιοστά. Από τα κεντρικά μέρη δύο παρακείμενων κενών, το βήμα είναι 185 χιλιοστά. Οι πλάκες κοίλου πυρήνα, των οποίων οι διαστάσεις αναφέρονται παραπάνω, έχουν αντοχή στον παγετό, η οποία καθορίζεται από τη μάρκα F200. Είναι απαραίτητο να αγοράσετε πινακίδες, η κατασκευή των οποίων πραγματοποιήθηκε σύμφωνα με τους κανόνες των κρατικών προτύπων.
