Εργα κατασκευής για την οικοδόμηση ενός σπιτιού περιλαμβάνει πολλές αποχρώσεις που είναι άγνωστες στους άπειρους τεχνίτες. Ένα τέτοιο σημείο είναι οι πλάκες δαπέδου, οι οποίες είναι μια σημαντική τεχνολογία που θα επηρεάσει τη ζωή ενός κτιρίου. Αυτό μας αναγκάζει να αντιμετωπίσουμε αυτό το ζήτημα ιδιαίτερα προσεκτικά. Θα πρέπει να ξεκινήσετε εξοικειωμένοι με τις πιθανές συνέπειες των λαθών σε αυτό το στάδιο.

Η θέση στήριξης των πλακών δαπέδου σε έναν τοίχο από τούβλα είναι η ζώνη τομής των κάθετων επιπέδων. Όταν χτίζουν ένα μεμονωμένο σπίτι, οι άνθρωποι κάνουν αυτόν τον κόμπο με διαφορετικούς τρόπους. Η επιλογή της μεθόδου σύνδεσης δεν είναι πάντα σωστή και αξιόπιστη. Το να μην αντιμετωπίσουμε τις τρομερές συνέπειες (ακριβή επισκευή ή ανοικοδόμηση) λανθασμένων αποφάσεων είναι δυνατή μόνο με επιμελή επεξεργασία αυτού του ζητήματος εκ των προτέρων.

Υλικά που χρησιμοποιούνται ως δάπεδα

Πλάκα από οπλισμένο σκυρόδεμα - το πιο αξιόπιστο δομικό υλικό που χρησιμοποιείται για τη δημιουργία δαπέδου. Υπάρχουν ορισμένες διαφορές στη διαδικασία κατασκευής που σχετίζονται με τη δομή τους:

1. Κυψελοειδές σκυρόδεμα.
2. Προκατασκευασμένα μονολιθικά (τα πιο συνηθισμένα).
3. Από βαρύ σκυρόδεμα (μπορεί να αποδοθεί σε άλλες κατηγορίες, επειδή αυτό το συστατικό υπάρχει και σε άλλα προϊόντα).
4. Κοίλος.

Οι αναφερόμενες κατασκευές δαπέδων από τούβλα κτιρίων χρησιμοποιούνται σε συγκεκριμένες συνθήκες, ανάλογα με το σχεδιασμό του σπιτιού, το φορτίο σχεδίασης και το πλάτος του εύρους.

Μπορούν να ομαδοποιηθούν σε δύο κατηγορίες:

1. Επικαλύψεις μεταξύ δαπέδων σε τούβλο σπίτι, τα οποία χρησιμοποιούνται για κτίρια με διάφορα επίπεδα. Είναι εγκατεστημένα στο άνοιγμα του φέροντος τοίχου σε μια ειδική επένδυση για να εξασφαλιστεί καλή στερέωση. Ιδιαίτερη προσοχή πρέπει να δοθεί στο πλάτος των επικαλυπτόμενων πλακών στον τοίχο.
2. Ο τύπος σοφίτας δεν έχει σχεδιαστεί για βαριά φορτία, επομένως είναι τοποθετημένος στο άνοιγμα τοίχου χωρίς επένδυση.

Οι τεχνίτες που σκοπεύουν να χτίσουν ένα σπίτι από αρκετούς ορόφους συμβουλεύονται να επιλέξουν μια προκατασκευασμένη πλάκα από σκυρόδεμα. Έχουν την υψηλότερη αντοχή και φέρουσα ικανότητα και είναι εύκολο στην εγκατάσταση.

Η οροφή έχει επίσης τη λειτουργία της θερμομόνωσης και της ηχομόνωσης. Σε αυτήν την περίπτωση, πρέπει να εφαρμόσετε θερμομόνωση από τη σοφίτα και στις αρθρώσεις με τον τοίχο. Αλλά αυτό συμβαίνει όταν υπάρχει απώλεια θερμότητας μέσω της οροφής.

Συγκρότημα στήριξης πλακών

Για να φτιάξετε ένα δάπεδο που μπορεί να φέρει βαρύ φορτίο, δεν αρκεί να επιλέξετε μια συμπαγή πλάκα. Χρειαζόμαστε μια λεπτή προσέγγιση σε αυτόν τον κόμπο. Είναι απαραίτητο να πραγματοποιείτε σωστά υπολογισμούς, λαμβάνοντας υπόψη το γεγονός ότι τα διαμερίσματα δεν μπορούν να χρησιμεύσουν ως υποστήριξη.

Οποιοδήποτε υλικό για την κατασκευή έχει σήμανση που δείχνει τις παραμέτρους του προϊόντος (αντίσταση σε σεισμούς, φέρουσα ικανότητα κ.λπ.). Αυτό ισχύει όχι μόνο για πλάκες από οπλισμένο σκυρόδεμα. Τα τούβλα που χρησιμοποιούνται για την κατασκευή πρέπει επίσης να πληρούν τις απαιτήσεις σας. Ένα μικρό παράδειγμα: ένα πολυώροφο κτίριο δεν πρέπει να κατασκευάζεται από διπλά πυριτικά τούβλα με το εμπορικό σήμα M150.

Βεβαιωθείτε ότι έχετε ελέγξει το έργο και τα υλικά που χρησιμοποιούνται για συμμόρφωση με τις απαιτήσεις του GOST 956-91. Εάν εντοπιστεί ασυμφωνία, ενδέχεται να υπάρχουν προβλήματα με τις άδειες.

Θα πρέπει να καταλάβετε καθαρά ότι το δάπεδο είναι ένα σημαντικό στοιχείο από τη στιγμή του σχεδιασμού έως την ολοκλήρωση της κατασκευής. Εκτός από αυτό, αξίζει να δοθεί προσοχή σε ένα άλλο σημαντικό σημείο,

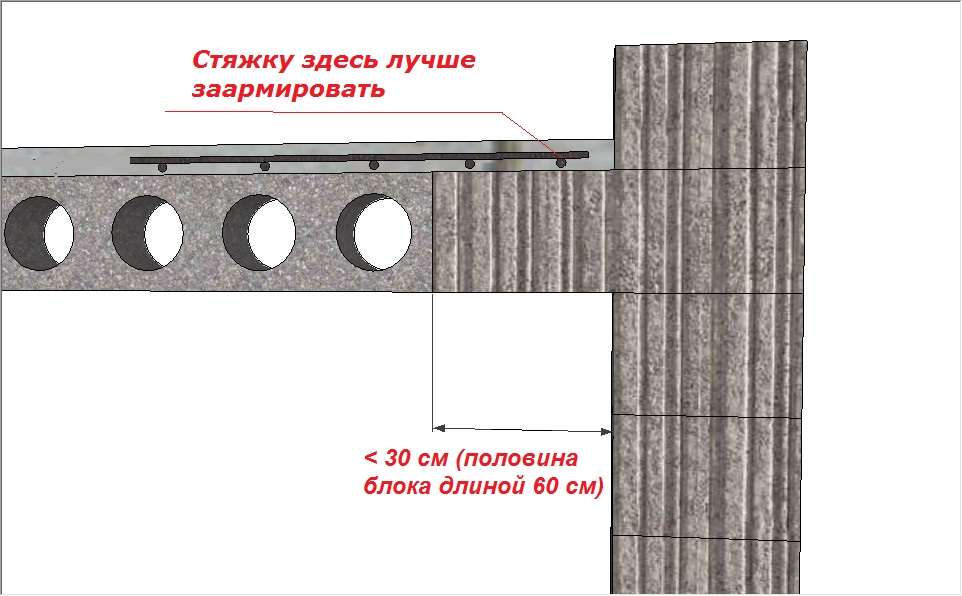

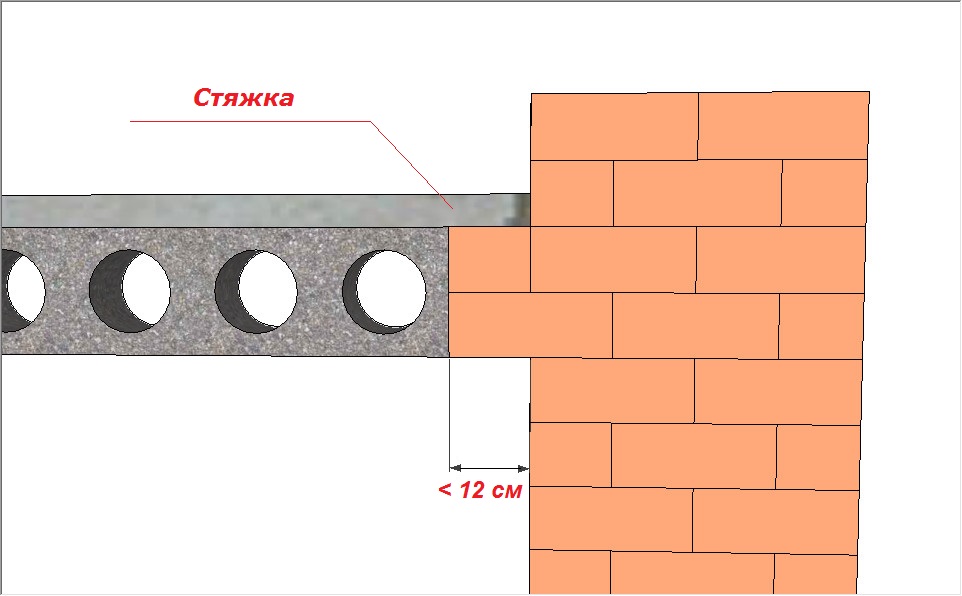

σχετίζεται με αλληλεπικάλυψη - σημείο υποστήριξης τοίχος από τούβλα στο ίδρυμα:

1. Πρέπει να είναι αξιόπιστο και σχεδιασμένο για υψηλή πίεση. Πρέπει να αποφεύγονται αδύνατα σημεία, όπου η βάση του σπιτιού μπορεί να βυθιστεί σημαντικά. Από αυτό, η επικάλυψη μπορεί να λυγίσει.
2. Το θεμέλιο πρέπει να είναι πλατύτερο από το πλινθοδομή. Διαφορετικά, το σχήμα των τοιχωμάτων ρουλεμάν θα αλλάξει λόγω της εξασθένισης του κονιάματος τοιχοποιίας.
3. Το πάχος της πλάκας δαπέδου και του τοίχου από τούβλα πρέπει να ταιριάζει. Αυτό λειτουργεί μόνο στην περίπτωση τούβλων υψηλής ποιότητας που κατασκευάζονται σύμφωνα με το GOST.

Επικάλυψη κοίλων πυρήνων

Η επικάλυψη είναι ένα σύστημα πλακών και ένα δάπεδο που βρίσκεται πάνω τους. Οι προκατασκευασμένες πλάκες κοίλου πυρήνα έχουν μήκος 240 έως 720 cm και πλάτος 100 έως 180 cm. Το πάχος είναι 22 cm. Το εγκάρσιο σχήμα των κενών μπορεί να είναι διαφορετικό: ένας κύκλος, ένα οβάλ ή ένα πολυέδρο. Τα πιο διαδεδομένα είναι στρογγυλά.

Οι πλάκες τοποθετούνται ως εξής: πρέπει να στηρίζονται και από τις δύο πλευρές στους φέροντες τοίχους μέσω στρώματος τσιμεντοκονίας. Θα πρέπει να στηρίζονται σε έναν τοίχο από τούβλα σε βάθος 9 έως 12 cm.

Θέρμανση

Μια επικάλυψη από προκατασκευασμένες πλάκες σκυροδέματος πρέπει να μονωθεί εάν είναι υπόγειο ή σοφίτα. Πρώτα, οι αρθρώσεις ενώνονται και γεμίζονται άλλες παρατυπίες. Εμφανίζονται λόγω της ευθυγράμμισης των πλακών κατά μήκος του κάτω επιπέδου, το οποίο θα χρησιμεύσει ως οροφή. Η εργασία πραγματοποιείται με διάλυμα τσιμέντου και άμμου.

Όταν το τσιμέντο είναι στεγνό, οι πλάκες καλύπτονται με ένα φράγμα ατμών με την απαραίτητη επικάλυψη, στην οποία κολλούνται όλες οι αρθρώσεις. Η επιλεγμένη μόνωση τοποθετείται στο φιλμ. Το πάχος του στρώματος πρέπει να προσδιορίζεται στον υπολογισμό θερμικής μηχανικής.

Η μεμβράνη φραγής ατμών πρέπει να χρησιμοποιείται μόνο στην περίπτωση μόνωσης ορυκτών. Εάν χρησιμοποιείται μόνωση πολυμερούς, όπως αφρός πολυστυρενίου με διέλαση, τότε απορρίπτεται ατμός και στεγανοποίηση. Αυτή η ικανότητα οφείλεται σε μια ειδική δομή που μοιάζει με κλειστά κελιά. Το κόστος αυτού του τύπου μόνωσης είναι υψηλότερο από το ορυκτό, αλλά αυτό το μειονέκτημα αντισταθμίζεται εν μέρει από το γεγονός ότι δεν υπάρχει ανάγκη αγοράς και εγκατάστασης ταινιών.

Όταν το πάχος των μονωτικών πλακών δεν είναι αρκετό, τότε τοποθετούνται σε δύο στρώσεις. Οι ραφές τοποθετούνται σε διαφορετικά μέρη. Στη μόνωση, το δάπεδο είναι επίστρωση με τσιμεντοκονίαμα. Ενισχύεται με πλέγμα με πλέγμα 100 × 100 mm. Οποιοδήποτε κάλυμμα δαπέδου είναι ήδη τοποθετημένο στην κορυφή της επίστρωσης.

Μπορείτε να χρησιμοποιήσετε ειδική μόνωση: αφρός πολυουρεθάνης και μόνωση κυτταρίνης. Ψεκάζονται στην επιφάνεια υπό πίεση, γεγονός που καθιστά δυνατή την πλήρωση όλων των ανωμαλιών χωρίς ραφές.

Συνδετήρες δαπέδου

Η αγκύρωση πλακών δαπέδου χρησιμοποιείται για να ενισχύσει τη δομή, να την καταστήσει ισχυρότερη και να μειώσει τον κίνδυνο παραμόρφωσης. Αυτό το στάδιο είναι δύσκολο να ολοκληρωθεί με τα χέρια σας και ίσως χρειαστείτε τη βοήθεια ειδικών. Το κόστος της εργασίας μπορεί να φαίνεται υπερβολικό, αλλά αυτό δεν αξίζει να εξοικονομηθεί.

Υπάρχει ένα τέχνασμα σε αυτό το θέμα - η απόσταση μεταξύ των αγκυρίων μπορεί να αυξηθεί τοποθετώντας τα κατά μήκος της πλάκας, αλλά όχι περισσότερο από τρία μέτρα. Οι πλάκες στερεώνονται επίσης μεταξύ τους με αγκύρια. Η αγκύρωση είναι ένα από τα πιο κρίσιμα στάδια στην εγκατάσταση δαπέδων. Η αγκύρωση μαζί με τους αρμούς που γεμίζουν με τσιμέντο αποτελούν τα ενισχυτικά για το κτίριο.

συμπεράσματα

Εκτός από ένα καλά σχεδιασμένο έργο και υλικά υψηλής ποιότητας, η συνέπεια και η συνείδηση \u200b\u200bτης εργασίας είναι επίσης σημαντική. Αυτό θα επηρεάσει το αποτέλεσμα της κατασκευής. Δεν αρκεί η σαφής και σωστή επικάλυψη. Πρέπει να χτίσετε ένα κτίριο με σύνεση από την αρχή:

1. Ρίξτε σωστά το θεμέλιο.
2. Περιμένετε να στεγνώσει το σκυρόδεμα.
3. Οδηγήστε το τούβλο με μια ελάχιστη ραφή, σύμφωνα με τις οδηγίες.

Μπορείτε να το κάνετε μόνοι σας. Αλλά αν έχετε αμφιβολίες για τις ικανότητές σας, τότε μπορείτε να το αναθέσετε στους πλοιάρχους της κατασκευαστικής επιχείρησης.

Μια άγκυρα είναι μια μεταλλική σύνδεση στερέωσης που τοποθετείται σε τούβλα, σκυρόδεμα ή τοιχοποιία.

Σχέδιο.

Η αγκύρωση πλακών δαπέδου χρησιμοποιείται στην κατασκευή τούβλου, οπλισμένου σκυροδέματος, κτιρίων από σκυρόδεμα και κατασκευών από μπλοκ αφρού. Τα υπόγεια, τα δάπεδα και οι σοφίτες καλύπτονται με πλάκες, σχηματίζοντας ένα δάπεδο στην πάνω πλευρά.

Η αγκύρωση των πλακών συμβαίνει μετά από κάθε ένα, υπόγειο ή σοφίτα. Αντιπροσωπεύει τη στερέωση των τοποθετημένων πλακών στους εξωτερικούς τοίχους και μεταξύ τους. Η συσκευή αγκύρωσης εγκαθίσταται συχνά σε απόσταση όχι μεγαλύτερη από 3 μέτρα μεταξύ τους.

Η στερέωση των πλακών μεταξύ των εξωτερικών τοιχωμάτων του κτιρίου και άλλων πραγματοποιείται με τη μορφή βραχιόνων, ράβδων και μεταλλικών πλακών της αντίστοιχης διαμέτρου.

Πρώτα πρέπει να ανεγείρετε το κουτί του κτιρίου, να το βάλετε στις πλάκες του και μόνο μετά να προχωρήσετε στην αγκύρωση. Απαιτούμενα υλικά και εργαλεία για πλάκες δαπέδου: άγκυρες που αντιστοιχούν σε σχήματα και μεγέθη οικοδομικές σανίδες πλάκες, ένα εργαλείο για τη δημιουργία οπών σε μια πλάκα, κονίαμα για κλείσιμο οπών και αξεσουάρ και εργαλεία που βοηθούν στην κάμψη ή τη διαμόρφωση της συσκευής αγκύρωσης.

Το δομικό υλικό είναι η άμεση βάση για πρόσφυση. Τα χαρακτηριστικά, η ποιότητα και ο τύπος είναι οι πιο σημαντικοί παράγοντες που επηρεάζουν την επιλογή του συστήματος αγκύρωσης για την αξιοπιστία και την αντοχή του κτηρίου.

Η αντοχή δεσμού των πλακών δαπέδου καθορίζεται από διάφορους παράγοντες:

1. Χαρακτηριστικό του βασικού, βασικού υλικού που πρέπει να διορθωθεί.
2. Σωστή επιλογή του μεγέθους και του τύπου της συσκευής στερέωσης (πείροι, βίδες, αγκύρια κ.λπ.), λαμβάνοντας υπόψη τα χαρακτηριστικά και το μέγεθος του φορτίου.
3. Ορθότητα εργασίας του συνδέσμου αξονικών και ακραίων αποστάσεων, βάθος, ποιότητα προ-διάτρητων οπών κ.λπ.
4. Η ισχύς της ίδιας της συσκευής στερέωσης (πείροι, αγκύρια, βίδες κ.λπ.)

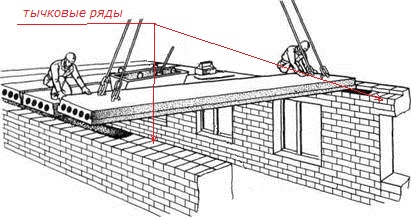

Στάδια επικάλυψης κτιρίου με πλάκες

Διάταξη πλακών δαπέδου: 1 - πλάκα, 2 κουτί με κονίαμα, 3 - φτυάρι.

Πριν προχωρήσετε στο στάδιο της επικάλυψης με πλάκες, είναι επιτακτική ανάγκη να ελέγξετε την επιφάνεια εργασίας για τέλεια οριζόντια θέση. Σε αυτή τη διαδικασία, η τοιχοποιία του τοίχου ισοπεδώνεται. Δεδομένου ότι οι κοίλες οροφές, που καταλαμβάνουν σημαντική περιοχή, θα αντιδρά ακόμη και σε ασήμαντες παρατυπίες της καλυμμένης βάσης. Αυτό μπορεί να προκαλέσει την ταλάντωση των πλακών. Έτσι, αν εντοπιστούν ανωμαλίες, τοποθετούνται επιπλέον λωρίδες μονωτικών υλικών.

Μόνο μετά από σωστές ενέργειες, οι πλάκες τοποθετούνται σε ισοπεδωμένα στηρίγματα, όπου έχει ήδη εφαρμοστεί τσιμεντοκονίαμα. Για να αποκτήσετε ένα ενιαίο άκαμπτο και οριζόντια ιδανικό δάπεδο, οι πλάκες στερεώνονται μεταξύ τους και στους εξωτερικούς τοίχους του κτηρίου με ατσάλινες άγκυρες. Ο χάλυβας, με τη σειρά του, συνδέεται με τους μεντεσέδες στήριξης. Τα προκύπτοντα άκρα των επικαλυπτόμενων πλακών συνδέονται στον τοίχο χρησιμοποιώντας άγκυρες σχήματος L. Στη συνέχεια, οι άγκυρες κλείνονται και υποβάλλονται σε επεξεργασία με τσιμεντοκονία για προστασία από τη διάβρωση.

Εάν η πλάκα προς επικάλυψη στηρίζεται στα εσωτερικά τοιχώματα του κτιρίου, τότε χρησιμοποιούνται σύνθετα, τα οποία λαμβάνονται με συγκόλληση. Τα κενά που έχουν σχηματιστεί μεταξύ των επικαλυπτόμενων πλακών τοποθετούνται με τούβλα, ακριβώς τα ίδια με αυτά που χρησιμοποιούνται στην κύρια τοιχοποιία των τοίχων.

Στοιχεία για κοίλες πλάκες δαπέδου

Οι υπάρχοντες τύποι κοίλων οροφών χωρίζονται σε 2 κατηγορίες: γαλβανισμένο και ανοξείδωτο ατσάλι.

Οι συνδετήρες από γαλβανισμένο και ανοξείδωτο χάλυβα χρησιμοποιούνται σε προεντεταμένες κοίλες πλάκες από σκυρόδεμα, φυσική πέτρα με πυκνή δομή και σκυροδέματα διαφόρων ταξινομήσεων.

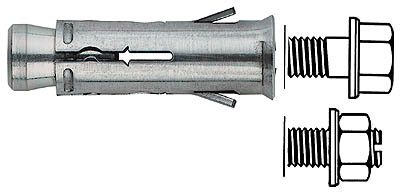

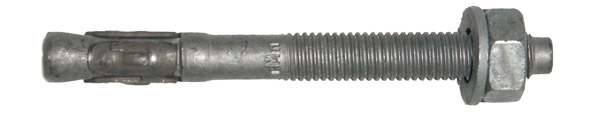

Η αγκύρωση με σπείρωμα προορίζεται για χρήση σε κοίλες πλάκες από σκυρόδεμα.

Κατά τη διαδικασία σύσφιξης του εξαγωνικού παξιμαδιού, ο κώνος κινείται στο μέσο του χιτωνίου, επεκτείνοντας το δομικό υλικό, πιέζοντας τα τοιχώματα της τρύπας.

Οι άγκυρες από ανοξείδωτο ατσάλι χρησιμοποιούνται για εξωτερική χρήση σε βρεγμένα περιβάλλοντα.

Πλεονεκτήματα εφαρμογής

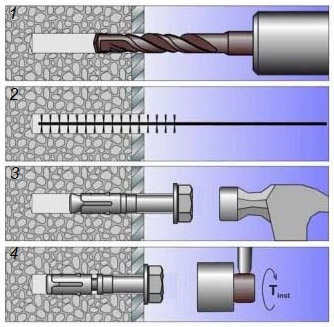

Διάγραμμα εγκατάστασης

Μπορεί να χρησιμοποιηθεί σε συμπαγείς και κοίλες περιοχές προεντεταμένων τσιμεντένιων πλακών.

Μπορεί να χρησιμοποιηθεί σε συνδυασμό με όλα τα μπουλόνια ή με καρφιά με μετρικές κλωστές.

Οι άγκυρες μπορούν να εγκατασταθούν έξω από τον άξονα των κοίλων χώρων σε απόσταση 5 cm από το ζωντανό οπλισμό.

Η εγκατάσταση των φωτιστικών δεν απαιτεί ειδικά εργαλεία και δεξιότητες.

Ειδικές οδηγίες και προειδοποιήσεις για χρήση

Η εγκατάσταση αγκύρων μάρκας FHY χρησιμοποιείται μόνο σε κοίλες πλάκες δαπέδου από. Το πλάτος του κοίλου χώρου σε τέτοιες πλάκες δαπέδου δεν πρέπει να υπερβαίνει το πλάτος του διαχωριστικού τμήματος περισσότερο από 4 φορές. Η αγκύρωση των πλακών δαπέδου μπορεί να χρησιμοποιηθεί σε πολλαπλές συνδέσεις ελαφριάς επένδυσης οροφής, συμπεριλαμβανομένων των ψευδοροφών σύμφωνα με τους ισχύοντες κανονισμούς. Με την επίδραση εξωτερικών φορτίων στις πλάκες δαπέδου με τη βοήθεια μιας βιδωμένης άγκυρας, η τιμή της φέρουσας ικανότητας μειώνεται. Αλλά κατά την εγκατάσταση ελαφρών και αναρτημένων οροφών, η μείωση της αξίας της ικανότητας έλξης θεωρείται προαιρετική.

Τα επιτρεπόμενα φορτία για την απόσταση των άκρων μπορούν να υπολογιστούν χρησιμοποιώντας γραμμική παρεμβολή.

Για ελαφριές πλάκες δαπέδου, χρησιμοποιούνται μόνο σπειροειδείς ράβδοι, οι οποίες επισημαίνονται σύμφωνα με τις συνθήκες ανοχής.

Εάν χρησιμοποιούνται εξαγωνικά μπουλόνια, σύμφωνα με τα καθορισμένα πρότυπα, το μήκος της ράβδου πρέπει να είναι κατάλληλο.

Τα επιτρεπόμενα φορτία είναι αποδεκτά για ζεύγη αγκύρωσης. Το επιτρεπόμενο φορτίο για 1 φορτωμένο από ένα ζεύγος δεν πρέπει να είναι υψηλότερο από την τιμή που αναφέρεται σε ξεχωριστά φορτωμένες άγκυρες. Ζεύγη με τη μικρότερη επιτρεπόμενη απόσταση επιτρέπουν φορτία με γραμμική παρεμβολή. Όταν εφαρμόζεται εφελκυστικό φορτίο σε ζεύγη, επιτρέπεται η εφαρμογή φορτίου rootstock για κάθε μεμονωμένη αγκύρωση.

Τύποι και ταξινόμηση υλικών

Οι άγκυρες χωρίζονται σε δύο τύπους: θεμέλιο και μπουλόνι molly.

Τα μπουλόνια βάσης είναι συνδετήρες που μοιάζουν με ράβδο με σπείρωμα στο ένα άκρο και μια ειδική συσκευή που συγκρατεί το μπουλόνι στη μέση της βάσης. Έχει σχεδιαστεί για να συγκρατεί βασικές κατασκευές. Το μπουλόνι θεμελίωσης χρησιμοποιείται σε όλους τους τύπους κατασκευής, από τυπικά κτίρια έως φράγματα ή πυρηνικούς σταθμούς. Τα μπουλόνια βάσης είναι ικανά να παρέχουν αξιοπιστία στη στερέωση της βάσης. Είναι ισχυρά, εύθραυστα και ανελαστικά.

Στην τελική όψη κάθε στηρίγματος, υπάρχει μια σήμανση παραγωγής που δείχνει την ονομαστική διάμετρο του σπειρώματος, καθώς και το μήκος του ίδιου του στηρίγματος σε εκατοστά. Για ορισμένα στηρίγματα, όπως το M12, η \u200b\u200bσήμανση εφαρμόζεται σε μια ετικέτα που είναι προσαρτημένη στο κιτ. Τα στηρίγματα, τα οποία προορίζονται για κοινή χρήση με μπουλόνια σε θερμοκρασίες χειμερινού εξωτερικού αέρα έως -40 ° C, επισημαίνονται με ХЛ στη σήμανση.

Ένα μπουλόνι molly, αλλιώς μια βίδα ή μια μεταλλική άγκυρα, χρησιμοποιείται για προσάρτηση σε βάσεις που έχουν εσωτερικά κενά και διαφέρουν σημαντικά σε χαμηλά επίπεδα φέρουσα ικανότητα... Τέτοια οικοδομικά υλικά είναι γυψοσανίδες (ξηρός γύψος), κοίλα τούβλα, φύλλα γυψοσανίδας, ινοσανίδες, αντηλιά από το εσωτερικό του κενού και άλλα οικοδομικά υλικά.

Οι βίδες Molly είναι εξοπλισμένες με ένα ειδικά σχεδιασμένο κολάρο, το οποίο, όταν η βίδα σφίγγεται, έχει ανοιχτό σχήμα και κλείνει στο τέλος της διαδικασίας και ακουμπά σφιχτά στο υλικό στερέωσης (βάση) από την εσωτερική του πλευρά. Η εξωτερική πλευρά του κολάρου έχει μια επίμονη φούστα με μία ή περισσότερες αιχμές που κρύβονται όταν σφίγγονται στο υλικό (βάση) για να αποτραπεί η περιστροφή του collet. Το collet μπορεί να αγοραστεί ξεχωριστά από το μπουλόνι.

Τεχνολογία συσκευών

Η άγκυρα συγκρατείται στη βάση του δομικού υλικού με 3 τρόπους. Αυτή είναι μια έμφαση, που καθορίζεται από έναν μονόλιθο (μονολιθικό ή κολλητικό) και τριβή.

1. Διατηρώντας την αρχή της τριβής. Το φορτίο που αναλαμβάνει η άγκυρα μεταφέρεται στη βάση του υλικού τρίβοντας το ίδιο το άγκυρα πάνω στο υλικό. Για τριβή, παρέχεται δύναμη έκρηξης · μπορεί να ληφθεί με επέκταση πλαστικού πείρου ή μεταλλικού κολάρ.
2. Κατά τη στήριξη, το φορτίο αντισταθμίζεται από τις εσωτερικές δυνάμεις αντίστασης των πλακών δαπέδου σε θραύση ή σύνθλιψη και συμβαίνει συνήθως στο βάθος της συσκευής. Η αρχή αυτής της εργασίας σχετίζεται με τα μπουλόνια θεμελίωσης, τις αγκυρώσεις μετάλλων κολέτ κ.λπ.
3. Όταν στερεώνεται από έναν μονόλιθο, τα φορτία που γίνονται αντιληπτά από την άγκυρα αντισταθμίζονται από εσωτερικές τάσεις διάτμησης στην περιοχή επαφής μεταξύ του μονολιθικού υλικού και του εξαρτήματος. Αυτή η αρχή λειτουργίας εφαρμόζεται στον τομέα των συγκολλητικών αγκυρίων, εξαρτημάτων υποθηκών χωρίς βάσεις ώθησης ή τερματισμούς κ.λπ.

Στην κατασκευή, οι συνδυασμένες αρχές χρησιμοποιούνται συχνά για να συγκρατούν την άγκυρα στη βάση του υλικού.

Καταστροφή συνδετήρων

Η ζημιά και η καταστροφή του συνδετήρα συμβαίνουν στο πιο αδύναμο σημείο. Η καταστροφή των συνδετήρων μπορεί να είναι διαφόρων τύπων:

Σπάζοντας το μπουλόνι. Σε αυτήν την περίπτωση, εμφανίζεται μερική ή πλήρης προεξοχή του προσαρτημένου υλικού, συχνά η βάση του υλικού παραμένει ανέπαφη.

Επιδιόρθωση υπολογισμού.

Διάτμηση μπουλονιού - πλήρης καταστροφή του υλικού στερέωσης λόγω περίσσειας επιτρεπόμενο φορτίο και η κινητικότητα των δυνάμεων.

Όταν το μπουλόνι σπάσει ή κάμψει το πλαστικό, ο σύνδεσμος καταστρέφεται πλήρως ή μερικώς λόγω υπέρβασης των επιτρεπόμενων δυνάμεων κατά τη διάρκεια απομακρυσμένης τοποθέτησης.

Αφαίρεση της βάσης του υλικού στερέωσης με συνδετήρες - η τελική καταστροφή της άγκυρας λόγω παραβίασης της δομής του υλικού βάσης υπό την επίδραση σημαντικών φορτίων που υπερβαίνουν τις δυνατότητες του ίδιου του προσαρτημένου υλικού.

Διάβρωση του υλικού. Σε αυτήν την περίπτωση, εμφανίζεται πλήρης ή μερική ζημιά στο συνδετήρα, η οποία σχετίζεται άμεσα με τη διάβρωση της ίδιας της αγκύρωσης ή των μεμονωμένων τμημάτων της.

Πριν χρησιμοποιήσετε την άγκυρα σε δομικά και δομικά υλικά, είναι απαραίτητο να λάβετε υπόψη όλα τα τεχνικά χαρακτηριστικά και τις δυνατότητες της συσκευής στερέωσης, τα μέγιστα φορτία, την αντοχή και τον τύπο σκυροδέματος (ή άλλα υλικά που απαιτούν ενίσχυση), ενώ δεν ξεχνάμε επίσης τις διαστάσεις.

Η αγκύρωση πλακών δαπέδου χρησιμοποιείται για την κατασκευή κτιρίων για οποιονδήποτε σκοπό. Η αγκύρωση για πλάκες χρησιμοποιείται όπου υπάρχουν δάπεδα: γκαράζ, μονοώροφα κτίρια, ιδιωτικές κατοικίες, εργοστάσια, εργοστάσια, επιχειρήσεις, πολυώροφα και πολυώροφα κτίρια κ.λπ. Η άγκυρα χρησιμεύει για τη συγκράτηση αυτής ή αυτής της δομής του κτιρίου όσο το δυνατόν καλύτερα και όσο το δυνατόν περισσότερο, για να αποφευχθεί η χαλάρωση.

Οι τύποι είναι διαφορετικοί, όπως και τα θεμέλια στερέωσης δαπέδων.

Οι πλάκες δαπέδου αγκύρωσης είναι απαραίτητες για την κατασκευή μιας τέτοιας δομής, καθώς και το θεμέλιο.

Οι κατασκευές δαπέδων πρέπει να πληρούν τις απαιτήσεις αντοχής, αντοχής στη φωτιά, ηχομόνωσης και θερμομόνωσης. Όλα αυτά τα χαρακτηριστικά κατέχονται από προϊόντα σκυροδέματος τύπου πλάκας. Χρησιμοποιούνται στην κατασκευή βιομηχανικών, πολυκατοικιών και μεμονωμένων κτιρίων.

Χρησιμεύουν ως πλάκες δαπέδου, όπου η κάτω επιφάνειά τους είναι η οροφή και η άνω είναι το δάπεδο του άνω δωματίου. Επίσης, οι πλάκες τοποθετούνται σε γκαράζ, υπόστεγα και άλλα κτίρια του σπιτιού, σχηματίζοντας έτσι μια στέγη. Χρησιμοποιούνται συχνά ως ίδρυμα.

Τύποι πλακών δαπέδου

Διακρίνονται δύο τύποι: μονολιθικές πλάκες δαπέδου και κοίλες. Τα πρώτα διακρίνονται από μεγάλο περιθώριο ασφάλειας και φέρουσας ικανότητας. Μεταξύ των σοβαρών μειονεκτημάτων είναι το βάρος τους, η υψηλή θερμική αγωγιμότητα και οι χαμηλές ηχομονωτικές ιδιότητες. Τέτοια προϊόντα χρησιμοποιούνται συχνά για την κατασκευή δημόσιων και βιομηχανικών κτιρίων.

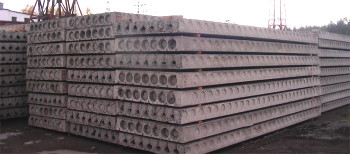

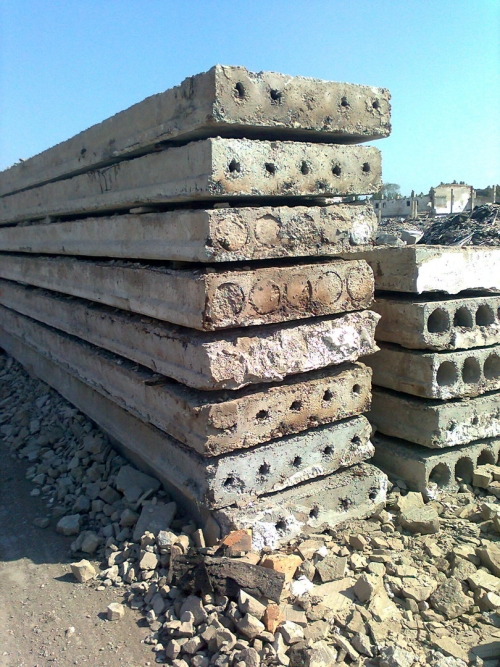

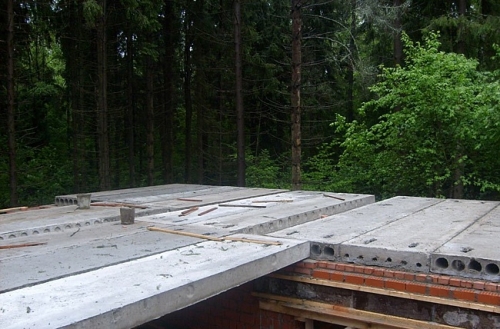

Φωτογραφία πλακών δαπέδου

• Τα προϊόντα κοίλου σκυροδέματος χρησιμοποιούνται στην κατασκευή ιδιωτικών κατοικιών λόγω του φθηνότερου κόστους και του μικρού βάρους τους σε σύγκριση με τα μονολιθικά αντίστοιχα. Αυτός ο παράγοντας, φυσικά, δεν σας επιτρέπει να κάνετε χωρίς ειδικό εξοπλισμό για την παράδοση υπολογιστών στον ιστότοπο και την εγκατάσταση, αλλά, ωστόσο, καθιστά δυνατή τη σημαντική μείωση του φορτίου στους τοίχους και τη βάση στήριξης. Ως αποτέλεσμα, για τη μείωση του κόστους της διαμόρφωσής τους, χρησιμοποιώντας λιγότερο οικοδομικό υλικό.
• Τα κενά που διατρέχουν όλο το μήκος του προϊόντος σκυροδέματος μπορεί να είναι στρογγυλά, οβάλ ή πολυγωνικά. Μπορούν να χρησιμοποιηθούν κατά την επικοινωνία χρησιμοποιώντας καλωδιακά κανάλια, πλαστικά κουτιά ή κυματοειδείς σωλήνες.

Εγγύηση κοίλων πυρήνων:

• καλές ιδιότητες θερμομόνωσης και ηχομόνωσης.
• αντίσταση στη φωτιά
• κατανομή φορτίου σε φέροντες τοίχους ·
• υψηλή μηχανική αντοχή
• αντοχή.

Χάρη στις λείες επιφάνειες των πλακών, όλες οι εργασίες τελικής επεξεργασίας θα πραγματοποιηθούν όχι μόνο με ελάχιστη επένδυση στην ισοπέδωση της οροφής (δάπεδο), αλλά και με μικρότερο κόστος εργασίας.

Διαστάσεις πλακών δαπέδου

• Οι πλάκες δαπέδου παράγονται σε μήκος από 1880 έως 6280 mm σε βήματα των 100 mm.
• Το πάχος της πλάκας δαπέδου είναι 220 mm. Το τυπικό πλάτος του προϊόντος είναι 990, 1190 ή 1490 mm, αν και μπορείτε να βρείτε πλάκες με άλλα τυπικά μεγέθη.
• Το βάρος της πλάκας δαπέδου καθορίζει τις διαστάσεις του, περίπου αυτός ο δείκτης κυμαίνεται από 500 έως 1500 kg. Όσον αφορά τη φέρουσα ικανότητα μιας μονάδας προϊόντος, κατά μέσο όρο είναι 800 kg ανά 1 τετραγωνικό Μ.

Τι πρέπει να γνωρίζετε πριν αγοράσετε έναν υπολογιστή

• Δεν επιτρέπεται η παρουσία ιχνών σκουριάς και γράσου στις επιφάνειες του προϊόντος.

• Οι μέγιστες επιτρεπόμενες ρωγμές είναι 0,1 mm, αλλά καλύτερα είναι η πλήρης απουσία τους.
• Όλες οι άκρες των πλακών πρέπει να έχουν τις πιο ομοιόμορφες επιφάνειες, χωρίς εξογκώματα και πιέσεις.
• Η επιτρεπόμενη απόκλιση από την ονομαστική τιμή έχει μήκος 10 mm, πάχος 5 mm και πλάτος 5 mm.
• Το προϊόν πρέπει να έχει τα κατάλληλα πιστοποιητικά ποιότητας.

Πριν ξεκινήσετε να τοποθετείτε πλάκες δαπέδου, πρέπει να γνωρίζετε ότι:

• η τραχιά πλευρά της πλάκας πρέπει να είναι στραμμένη προς τα πάνω και η ομαλή πλευρά προς τα κάτω.
• Η τοποθέτηση των προϊόντων πραγματοποιείται στις κάτω πλευρές τους.
• Τα προϊόντα οπλισμένου σκυροδέματος πρέπει να στηρίζονται σε 2 μικρές πλευρές, δεν συνιστάται να τοποθετείτε τη μακριά πλευρά στον τοίχο.
• θα χρειαστείτε εξαρτήματα για ένα κονίαμα άμμου-τσιμέντου.
• οι πλάκες τοποθετούνται η μία κοντά στην άλλη χωρίς κενά.
• Οι υπηρεσίες γερανών είναι ωριαίες, οπότε όλα τα απαραίτητα είναι προετοιμασμένα για την άφιξή του, έτσι ώστε η εργασία να λειτουργεί ομαλά.
• Οι πλάκες πρέπει να στηρίζονται μόνο σε φέροντες τοίχους, ενώ τα υπόλοιπα εσωτερικά χωρίσματα (τοίχοι) τοποθετούνται μετά την εγκατάσταση της οροφής.
• για μια καλά συντονισμένη εγκατάσταση, θα χρειαστούν τουλάχιστον 2 και κατά προτίμηση 3 άτομα για να βοηθήσουν τον γερανό.

• Πριν από το τραχύ φινίρισμα, τα κενά των πλακών γεμίζουν με θρυμματισμένη πέτρα ή διογκωμένο πηλό.

Προετοιμασία τοίχων πριν από την εγκατάσταση πλακών δαπέδου

• Τα ρουλεμάν είναι ισοπεδωμένα. Πρέπει να είναι όσο το δυνατόν πιο επίπεδες στο ύψος, η επιτρεπόμενη διαφορά είναι το πολύ 10 mm. Μπορείτε να αποκαλύψετε τη διαφορά στο ύψος χρησιμοποιώντας μια μακριά δοκό που τοποθετείται σε δύο απέναντι τοίχους. Ένα επίπεδο κτιρίου τοποθετείται πάνω από την ξυλεία, και όσο περισσότερο είναι, τόσο πιο ακριβές είναι το αποτέλεσμα.
• Έτσι, ελέγχονται όλα τα στηρίγματα κάτω από τις πλάκες δαπέδου. Είναι σημαντικό να κάνετε μετρήσεις όσο το δυνατόν συχνότερα. Για αυτό, μια δοκός ή ξυλεία είναι εγκατεστημένη στις γωνίες του κτιρίου και στη συνέχεια μετακινείται κάθε 1-1,5 μ. Τα αντίστοιχα δεδομένα μπορούν να γραφτούν στους τοίχους με κιμωλία ή μαρκαδόρο.
• Στη συνέχεια, βρίσκεται το υψηλότερο και το χαμηλότερο σημείο και το μείγμα σκυροδέματος σχεδιάζεται χρησιμοποιώντας ένα κυτταρικό μεταλλικό πλέγμα. Τα στηρίγματα που κατασκευάζονται από αφρώδες σκυρόδεμα, σκωρία, μπλοκ πυριτικού αερίου ενισχύονται χωρίς αποτυχία. Αυτό μπορεί να γίνει μέσω ενισχυτικού ιμάντα με ύψος τουλάχιστον 15 cm.

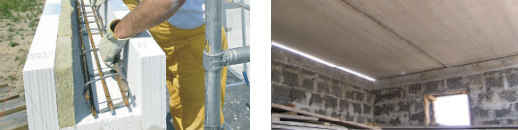

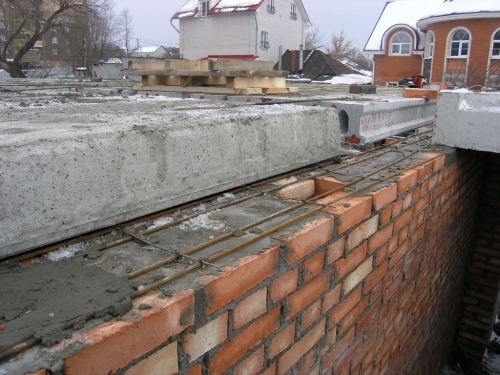

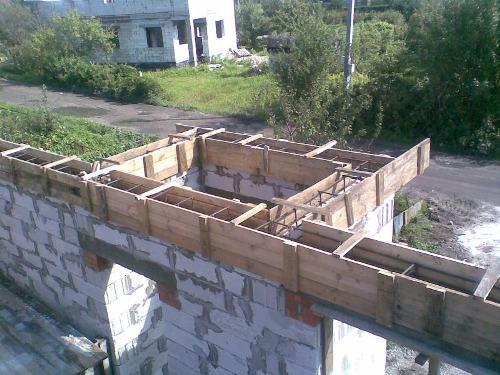

• Η Armopoyas κατανέμει ομοιόμορφα το φορτίο, αποτρέπει την παραμόρφωση του τοίχου και προστατεύει τις πλάκες δαπέδου από θραύση.

• Ο ξυλότυπος συναρμολογείται από τις πιο ομοιόμορφες σανίδες σύμφωνα με τις ληφθείσες τιμές, δηλαδή, τα άκρα μπορεί να έχουν διαφορετικές τιμές σε ύψος. Μπορείτε να χρησιμοποιήσετε ένα ειδικό προφίλ σχήματος U. Η δομή είναι διατεταγμένη γύρω από ολόκληρη την περίμετρο του σπιτιού, συμπεριλαμβανομένων των τοιχωμάτων κουρτίνας, ειδικά εάν η κατασκευή είναι κατασκευασμένη από ελαφριά υλικά.
• Για την ανάμειξη του κονιάματος άμμου-τσιμέντου, λαμβάνονται 1 κάδος τσιμέντου (M500) και 3 κάδοι άμμου, χρειάζεται τόσο πολύ νερό ώστε το μείγμα να μην είναι υγρό, αλλά ούτε και παχύ. Η άμμος πρέπει να κοσκινιστεί για να αφαιρέσει βότσαλα που θα συμβάλουν στην καταστροφή του στρώματος κάτω από το βάρος της πλάκας.
• Μετά την έκχυση, το διάλυμα τρυπιέται με μυστρί ή ένα κομμάτι ενίσχυσης για να αποφευχθεί ο σχηματισμός κενών αέρα. Πρέπει να δοθεί ιδιαίτερη προσοχή στον κριό.

• Πριν τοποθετήσετε τις πλάκες δαπέδου, είναι απαραίτητο να κλείσετε τα κενά για να αποφύγετε την κατάψυξη. Εάν τα προϊόντα οπλισμένου σκυροδέματος έχουν αποθηκευτεί στο εργοτάξιο για μεγάλο χρονικό διάστημα, συνιστάται η διάνοιξη μίας ή δύο οπών στις περιοχές όπου περνούν τα κενά από τα οποία θα διαφύγει η υπερβολική υγρασία. Πρέπει να σημειωθεί ότι οι οπές είναι σφραγισμένες με σκυρόδεμα και κατά τη διάρκεια της εγκατάστασης, η πλάκα πρέπει να τις βλέπει προς τα κάτω.

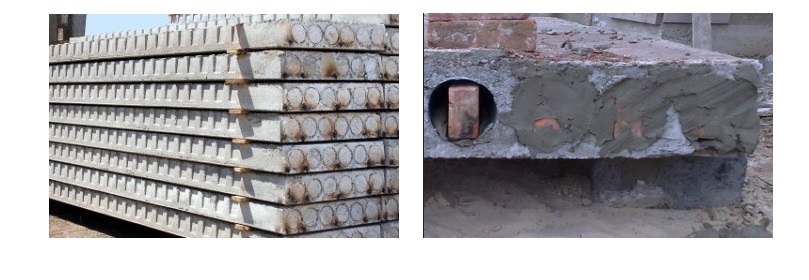

• Τα κενά του εργοστασίου γεμίζουν με διογκωμένο άργιλο ή απλά εισάγονται μεγάλα κομμάτια από ενάμισι τούβλα και οι υπόλοιπες ρωγμές κλείνουν με τσιμεντοκονία. Αν και πρόσφατα τα εργοστάσια παράγουν πλάκες με κλειστά κενά.
• Το μείγμα στο καλούπι πρέπει να στεγνώσει καλά, να αποκτήσει αντοχή, αυτό θα διαρκέσει τουλάχιστον 3 εβδομάδες.

Πλατφόρμα γερανών

• Το έδαφος όπου θα αντέχει ο ανυψωτικός εξοπλισμός πρέπει να στερεωθεί. Μην εγκαταστήσετε γερανό κοντά σε υπό κατασκευή σπίτι εάν υπάρχει υπόγειο. Το "πόδι" στήριξης του ειδικού εξοπλισμού δημιουργεί ένα πολύ σημαντικό φορτίο στο έδαφος, το οποίο μπορεί να οδηγήσει στην κατάρρευση του υπόγειου τοιχώματος.
• Για χαλαρά ή χαλαρά εδάφη, συνιστάται να παραγγείλετε γερανό με μεγαλύτερο βραχίονα. Εάν η εργασία εκτελείται την άνοιξη ή το φθινόπωρο, όταν το έδαφος είναι κορεσμένο με υγρασία, η πλατφόρμα για το γερανό φορτηγού είναι διαρρυθμισμένη με πλάκες δρόμου (μπορείτε να χρησιμοποιήσετε μεταχειρισμένα προϊόντα). Επειδή η τεχνολογία μπορεί να μπλοκαριστεί με το δικό της βάρος.

Κυβερνητικές πλάκες

• Δεν συνιστάται να καλύπτετε δύο ανοίγματα με μία πλάκα. Αυτή η φόρτωση υπό ορισμένες συνθήκες μπορεί να οδηγήσει σε ρωγμή. Εάν επιλέχθηκε μόνο ένα τέτοιο σχήμα τοποθέτησης, τότε σε αυτήν την περίπτωση συνιστάται να κάνετε μια τομή με έναν μύλο με έναν διαμαντένιο δίσκο (στο βάθος του) ακριβώς στο κέντρο του μεσαίου τοίχου.
• Εάν προκύψει ρωγμή, τότε θα πάει ακριβώς προς την κατεύθυνση της εγκοπής, κάτι που είναι αρκετά αποδεκτό.
• Δυστυχώς, δεν είναι πάντα δυνατό να επικαλύπτονται ολόκληρες πλάκες. Μερικές φορές πρέπει να είναι επενδεδυμένα τόσο σε πλάτος όσο και σε μήκος. Εδώ χρειάζεστε ένα βαρέλι, ένα μύλο με διαμαντένιο δίσκο, ένα λοστό και μυϊκή δύναμη

• Για να διευκολυνθεί η διαδικασία, χρησιμοποιείται μια ξυλεία ή σανίδα κατάλληλου μήκους. Η ξυλεία τοποθετείται κάτω από την πλάκα αυστηρά κατά μήκος της γραμμής της μελλοντικής κοπής. Σε κάποιο σημείο, το προϊόν σκυροδέματος θα σπάσει κάτω από το δικό του βάρος.

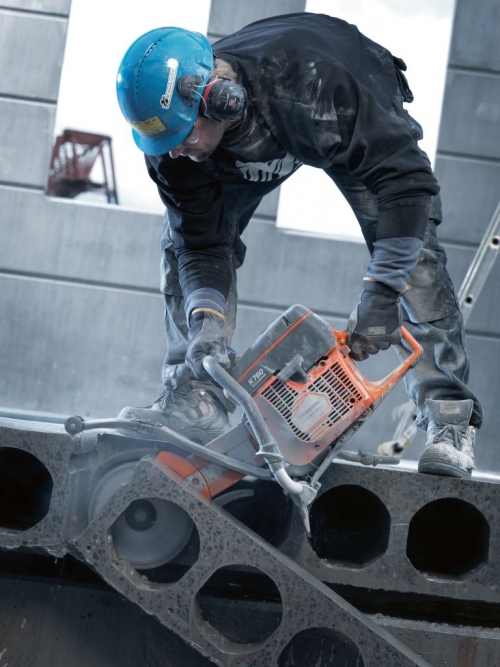

• Κατ 'αρχάς, κόβεται ένας μύλος στην άνω επιφάνεια της πλάκας κατά μήκος της σημειωμένης γραμμής. Περαιτέρω, χρησιμοποιώντας μια βαριά, χτυπήματα εφαρμόζονται σε όλο το μήκος των προϊόντων σκυροδέματος. Οι προειδοποιήσεις πρέπει να εφαρμόζονται όσο το δυνατόν συχνότερα. Εάν η τομή πέσει σε μια κοίλη τρύπα, τότε η πλάκα θα σπάσει αρκετά γρήγορα.
• Όταν κόβετε μια πλάκα σε πλάτος, θα πρέπει να κάνετε σημαντικές προσπάθειες. Τα ενισχυτικά εξαρτήματα κόβονται με μηχανή συγκόλλησης ή κόφτη. Δεν συνιστάται η χρήση μύλου, καθώς ο δίσκος μπορεί να "δαγκώσει". Αλλά αν μόνο αυτό το εργαλείο είναι διαθέσιμο, τότε μην κόβετε τη μεταλλική ράβδο στο τέλος - αφήστε 2-3 mm. Εκτελέστε το τελευταίο διάλειμμα με λοστό ή βαριά.

Όταν κόβετε μια πλάκα, όλες οι πιθανές συνέπειες πέφτουν στους ώμους σας! Κανένας κατασκευαστής δεν θα δώσει επίσημη άδεια για την εκτέλεση αυτών των εργασιών.

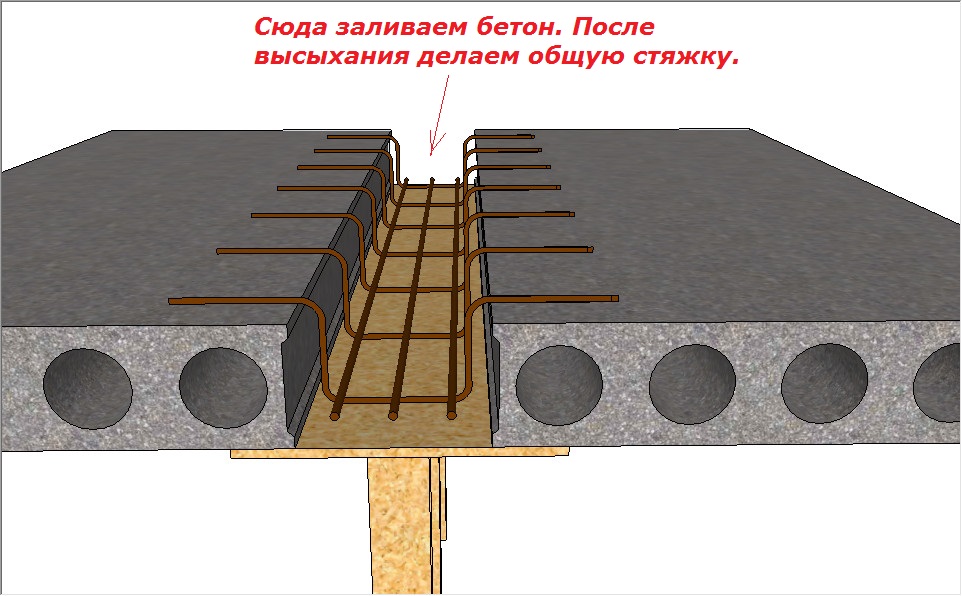

• Εάν δεν υπάρχουν αρκετές ολόκληρες πλάκες για πλήρη επικάλυψη και ο υπόλοιπος χώρος είναι μικρός, μπορείτε να αποφύγετε την χρονοβόρα διαδικασία υλοτόμησης χρησιμοποιώντας τις ακόλουθες δύο μεθόδους:
• Η τελευταία ή η πρώτη πλάκα σε μήκος δεν γειτνιάζει με τον τοίχο. Το σχηματισμένο κενό μεταξύ της πλάκας και του τοιχώματος στήριξης είναι γεμάτο με τούβλα ή μπλοκ. Το τσιμεντοκονίαμα μετά την κατασκευή θα συγκολλήσει αξιόπιστα και θα συνδέσει την τοιχοποιία με την πλάκα.
• Αυτή η μέθοδος είναι καλή εάν τα υπάρχοντα φύλλα από σκυρόδεμα τοποθετούνται από άκρο σε άκρο και η υπόλοιπη απόσταση κατανέμεται μεταξύ των δύο τοιχωμάτων συγκράτησης και γεμίζεται με την περιγραφείσα μέθοδο.

• Θα πρέπει να θυμόμαστε ότι εάν το κενό άνοιγμα είναι μεγαλύτερο από 30 cm, τότε κατά την έκχυση του επιχρίσματος, γίνεται ενίσχυση σε αυτήν την περιοχή.
• Οι πλάκες είναι τοποθετημένες κοντά στους τοίχους, αφήνοντας ένα κενό κενό μεταξύ των πλακών. Το παχύ ανθεκτικό στην υγρασία κόντρα πλακέ προσαρτάται στις κάτω επιφάνειες προϊόντων οπλισμένου σκυροδέματος, πρέπει να τοποθετηθεί οπλισμός με προσέγγιση των άνω επιφανειών των πλακών.
• Έτσι, παίρνετε κάτι με τη μορφή ξυλότυπου, το οποίο χύνεται με σκυρόδεμα. Μετά την πλήρη ξήρανση, το κόντρα πλακέ αποσυναρμολογείται και ένα γενικό επίχρισμα γίνεται πάνω από τις σανίδες.

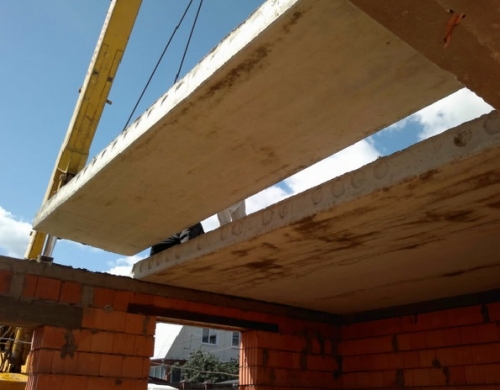

Εγκατάσταση πλακών δαπέδου

• Για εργασία, θα χρειαστείτε γερανό και τουλάχιστον 4 άτομα (χειριστής γερανού, slinger και 2 βοηθοί). Το κονίαμα από σκυρόδεμα πάχους όχι μεγαλύτερο από 20 mm τοποθετείται στα στηρίγματα εδράνων με ενισχυτικό ιμάντα. Η πλάκα ανυψώνεται οριζόντια στο επιθυμητό ύψος. Όλες οι ενέργειες, δηλαδή η κίνηση και η κατεύθυνση του φορτίου, πραγματοποιούνται υπό την καθοδήγηση του slinger.

Οι εγκαταστάτες αποδέχονται την πλάκα δαπέδου, προσαρμόζουν τη βέλτιστη θέση. Πριν από την αφαίρεση των σφεντόνων μέσω λοξών, το πάνελ από σκυρόδεμα κατευθύνεται στο χώρο εγκατάστασης με τη μέγιστη ακρίβεια:

• από την πλάκα στον τοίχο στη μεγάλη πλευρά, απομένει μια ελάχιστη απόσταση 50 mm.
• δεν πρέπει να υπάρχει κενό μεταξύ των πλακών.
• το πλάτος του στηρίγματος σε κάθε μικρή πλευρά των πλακών πρέπει να είναι τουλάχιστον 150 mm.

Έλεγχος πλακών δαπέδου από μπετόν

• Μετά την εγκατάσταση του δαπέδου, ελέγχεται το επίπεδο της επιφάνειας των παρακείμενων πλακών. Εάν η διαφορά ύψους είναι μεγαλύτερη από 4 mm, τότε οι πλάκες επανεγκαθίστανται. Τα στοιχεία οπλισμένου σκυροδέματος ανυψώνονται ξανά με γερανό, και σύμφωνα με τη θέση, το διάλυμα αφαιρείται ή προστίθεται.
• Είναι αδύνατο να αραιωθεί το στρώμα σκυροδέματος με νερό, το κατεψυγμένο μείγμα απομακρύνεται εντελώς και ένα φρέσκο \u200b\u200bκλειστό μείγμα εφαρμόζεται στη θέση του. Μόλις ολοκληρωθεί η ισοπέδωση, προχωρούν στη στερέωση των πλακών μεταξύ τους και στα τοιχώματα των εδράνων.

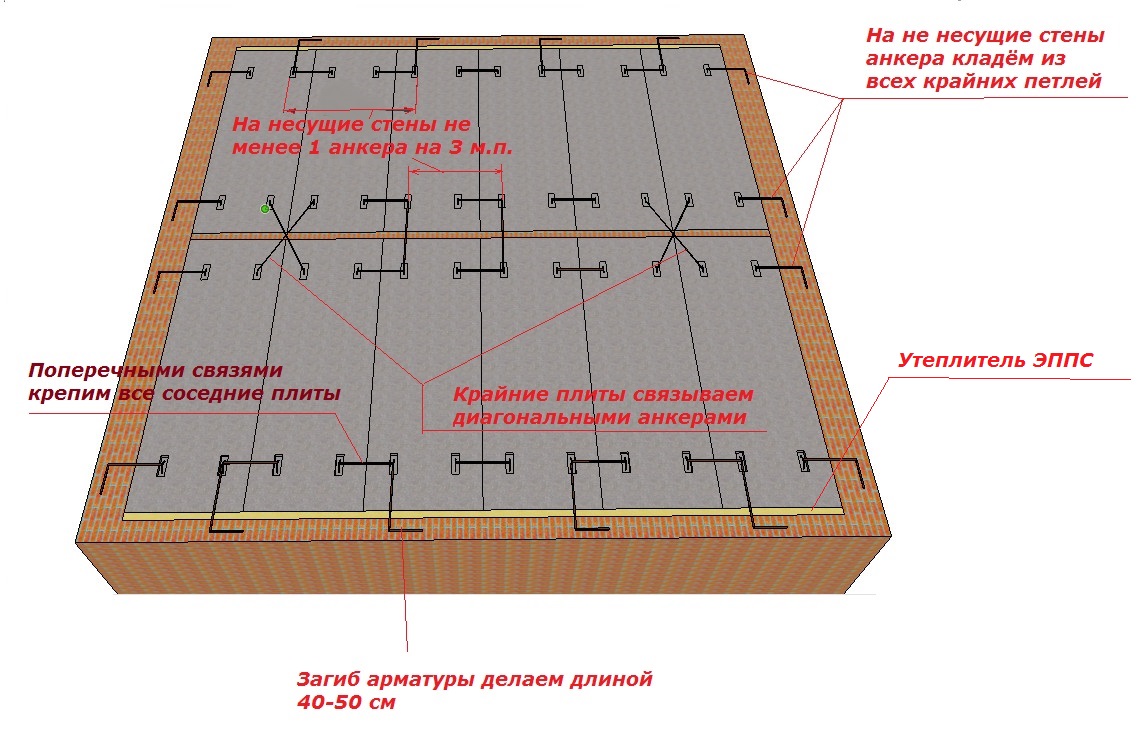

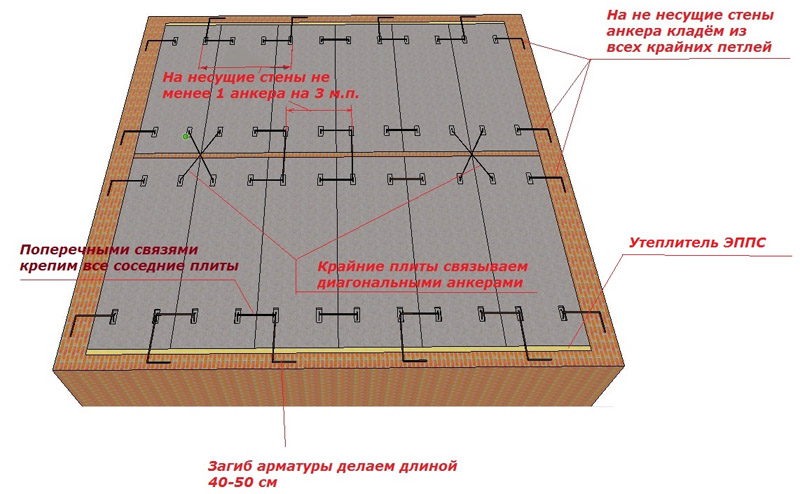

Αγκυρώσεις πλάκες από οπλισμένο σκυρόδεμα

Μετά την ολοκλήρωση των εργασιών εγκατάστασης και αφού ολοκληρωθεί η ισοπέδωση των πλακών, είναι αγκυρωμένες. Εάν υπάρχει ένα έργο, τότε πρέπει να υπάρχει ειδικό σχέδιο στα έγγραφα. Διαφορετικά, η αγκύρωση γίνεται ως εξής:

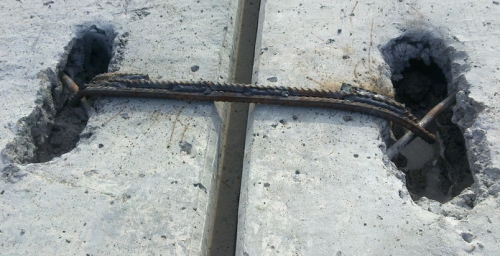

• Οι βρόχοι αγκύρωσης είναι τοποθετημένοι στους φέροντες τοίχους και εκτείνονται στις πλάκες δαπέδου κατά περίπου 40-50 εκ. Κατά κανόνα, δύο συνδετήρες επαρκούν για όλο το μήκος του πίνακα (βρίσκονται ένα μέτρο από την άκρη των πλακών). Με τον ίδιο τρόπο, μια άγκυρα έχει πλάτος.

• Εάν η ένωση των πλακών εμφανίζεται κατά μήκος της κοντής πλευράς τους, τότε αυτά τα τμήματα στερεώνονται διαγώνια χρησιμοποιώντας τις οπές εργασίας, με την ενίσχυση να βρίσκεται σε αυτές. Σε περίπτωση απουσίας τους, μπορείτε να χρησιμοποιήσετε ειδικές βάσεις με σχήματα σχήματος L και U.
• οι πλάκες από σκυρόδεμα στερεώνονται μαζί στα σημεία των οπών στερέωσης. Οι μεταλλικές ράβδοι πρέπει να σφίγγονται όσο το δυνατόν περισσότερο και να στερεώνονται με συγκόλληση, τουλάχιστον σε τρία σημεία.
• Μετά από αυτό, οι ωτίδες και οι ραφές μεταξύ των πλακών γεμίζονται με λεπτή θρυμματισμένη πέτρα και μετά σφραγίζονται με κονίαμα από άμμο-τσιμέντο. Δεν αξίζει να καθυστερήσετε με αυτά τα έργα, καθώς τα συντρίμμια κατασκευής μπορούν να μπουν στις τρύπες.

Χαρακτηριστικά της τεχνολογίας εγκατάστασης πλακών δαπέδου

• Οι πλάκες κοίλου πυρήνα χρησιμοποιούνται ευρέως στην κατασκευή χαμηλών και ατομικών κτιρίων. Αν και είναι μικρότερα και ελαφρύτερα σε βάρος από τα μονολιθικά αντίστοιχα, χρειάζονται ωστόσο παχιά τοιχώματα και ενισχυμένη βάση. Επιπλέον, δεν θα είναι σε θέση να μπλοκάρουν δομές με πολύπλοκη αρχιτεκτονική.
• Ωστόσο, παρά αυτές τις αδυναμίες, οι πλάκες παρέχουν μια αξιόπιστη αλληλεπικάλυψη, που χαρακτηρίζεται από μεγάλη διάρκεια ζωής. Η χρήση τους δικαιολογείται σε περιπτώσεις όπου οι πλάκες γίνονται η βάση για το δάπεδο υλικού στέγης, δηλαδή, λειτουργούν ως επίπεδη οροφή.

Βίντεο πλακών δαπέδου

Κατά την προετοιμασία και την εγκατάσταση πλακών δαπέδου, είναι σημαντικό να ληφθούν υπόψη πολλά τεχνικά σημεία, πράγμα που σημαίνει ότι είναι απαραίτητο να έχουμε συγκεκριμένες γνώσεις και δεξιότητες. Εάν δεν είστε σίγουροι για τους υπολογισμούς, επικοινωνήστε με έναν εξειδικευμένο οργανισμό, ο οποίος θα εκπονήσει ένα έργο σύμφωνα με όλες τις απαιτήσεις του SNiP.

Επί του παρόντος, στη χώρα μας, οι πιο δημοφιλείς είναι τρεις τρόποι κατασκευής δαπέδων στο σπίτι. Αυτή είναι η εγκατάσταση πλακών δαπέδου, η συσκευή είναι μονολιθική δάπεδο από οπλισμένο σκυρόδεμα και επικάλυψη σε ξύλινες (λιγότερο συχνά μεταλλικές) δοκούς. Σίγουρα θα μιλήσουμε για όλες αυτές τις μεθόδους και όχι μόνο. Και η πρώτη τεχνολογία που θα εξετάσουμε είναι η εγκατάσταση τελικών πλακών δαπέδου.

Κατ 'αρχάς, λίγο για τις πλάκες δαπέδου. Όλες οι πλάκες μπορούν να χωριστούν σε επίπεδες και νευρώσεις ανάλογα με το σχήμα τους. Τα επίπεδα, με τη σειρά τους, χωρίζονται σε στερεά και κενά. Ενδιαφερόμαστε τώρα για το κενό, γιατί Είναι αυτός ο τύπος πλακών που χρησιμοποιείται κυρίως σε χαμηλές κατασκευές.

Οι πλάκες κοίλου πυρήνα, με τη σειρά τους, ταξινομούνται επίσης σύμφωνα με διάφορες παραμέτρους, όπως το σχήμα και το μέγεθος των κενών, το πάχος των πλακών, η τεχνολογία παραγωγής πλακών και η μέθοδος ενίσχυσης.

Δεν θα ερευνήσω το θέμα της ταξινόμησης. Είναι καλύτερα να αναζητήσετε αυτές τις πληροφορίες στους ιστότοπους επιχειρήσεων που παράγουν προϊόντα σκυροδέματος (προϊόντα οπλισμένου σκυροδέματος). Καλύτερα να μιλήσουμε απευθείας για την εγκατάσταση.

Το πρώτο σημείο που πρέπει να προσέξετε ακόμη και στο στάδιο του σχεδιασμού του μελλοντικού σπιτιού σας είναι η ευκαιρία να αγοράσετε στην περιοχή σας ακριβώς τις πλάκες των μεγεθών που περιλαμβάνονται στο έργο. Κάθε κατασκευαστής έχει τη δική του συγκεκριμένη ονοματολογία των κατασκευασμένων προϊόντων και είναι πάντα περιορισμένος. Αυτό είναι πολύ σημαντικό και με εκπλήσσει το γεγονός ότι πολύ συχνά οι προγραμματιστές ξεχνούν αυτήν τη σύσταση και έπειτα πρέπει να κόψουν μία ή περισσότερες πλάκες ή να δημιουργήσουν ένα μονολιθικό τμήμα στο πάτωμα. Θα μιλήσουμε για αυτό παρακάτω.

Αποθήκευση πλακών δαπέδου σε εργοτάξιο.

Φυσικά, είναι υπέροχο εάν έχετε την ευκαιρία να τοποθετήσετε πλάκες δαπέδου αμέσως μετά την παράδοση, απευθείας από το όχημα που τις έφερε. Όμως συχνότερα, αυτό δεν συμβαίνει. Ή το πρόγραμμα οδήγησης επιμένει ότι ξεφορτώνετε τις πλάκες το συντομότερο δυνατό. βιάζεται για την επόμενη παραγγελία, ή τα πιάτα δεν τοποθετούνται στο μηχάνημα με τη σειρά με την οποία τα χρειάζεστε, ή απλώς τα έχετε αγοράσει εκ των προτέρων και δεν πρόκειται να τα βάλουν ακόμη. Σε όλες αυτές τις περιπτώσεις, οι πίνακες θα πρέπει να αποθηκευτούν στον ιστότοπό σας.

Προσπαθήστε να επιλέξετε μια επίπεδη επιφάνεια για αυτό. Ποτέ μην τοποθετείτε πλάκες απευθείας στο έδαφος. Φροντίστε να βάλετε κάτι κάτω από τα άκρα της πλάκας, για παράδειγμα, κόβοντας μια ξύλινη δοκό. Θα πρέπει να υπάρχουν μόνο δύο τακάκια, σε απόσταση περίπου 25-40 cm από τις άκρες. Μην βάζετε τακάκια κάτω από τη μέση της πλάκας.

Οι πλάκες μπορούν να στοιβάζονται έως 2,5 μέτρα ύψος. Κάντε τα διαχωριστικά κάτω από την πρώτη πλάκα ψηλότερα, ώστε σε περίπτωση πιθανής πιέσεως τους στο έδαφος κατά την τοποθέτηση επόμενων πλακών, η πρώτη δεν αγγίζει το έδαφος σε καμία περίπτωση, διαφορετικά μπορεί εύκολα να σπάσει. Όλες οι επόμενες επενδύσεις είναι αρκετές για να φτιάξουν ακόμη και από μια ίντσα (2,5 cm). Πρέπει να στοιβάζονται αυστηρά το ένα πάνω στο άλλο.

Προετοιμασία για την εγκατάσταση πλακών δαπέδου.

Η προετοιμασία ξεκινά τη στιγμή που οι κτιστές βγάζουν τις τελευταίες σειρές τοιχοποιίας. Οι πλάκες θα ξαπλώσουν ομοιόμορφα και χωρίς σταγόνες εάν οι άνω σειρές των τοιχωμάτων των εδράνων είναι ομοιόμορφες και βρίσκονται στο ίδιο οριζόντιο επίπεδο.

Για να επιτευχθεί αυτό, πρέπει να υπάρχουν οριζόντια σημάδια επιπέδου σε όλες τις γωνίες του επικαλυπτόμενου χώρου. Εγκαθίστανται ακόμη και κατά τη διαδικασία ανέγερσης τοίχων χρησιμοποιώντας ένα επίπεδο, ή ένα επίπεδο λέιζερ ή ένα επίπεδο υδρο. Και όταν γίνεται η τελευταία σειρά τοιχοποιίας, η απόσταση από τα σημάδια μέχρι την κορυφή των τοίχων ελέγχεται με μεζούρα. Θα πρέπει να είναι το ίδιο σε όλες τις γωνίες. Από την εμπειρία μου, μπορώ να σας πω με βεβαιότητα ότι ορισμένοι πλινθοκτιστές το παραμελούν αυτό, ειδικά όταν κάνουν τοιχοποιία ταυτόχρονα με το μπροστινό, το οποίο εκτελείται "κάτω από τη γραμμή".

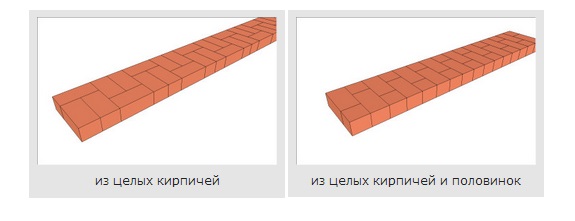

Η επάνω σειρά των φέροντων τοίχων πρέπει να είναι συγκολλημένη. Δηλαδή, αν κοιτάξετε από το εσωτερικό του καλυμμένου δωματίου, τότε θα πρέπει να είναι ορατές μόνο οι σπρώχνες στους φέροντες τοίχους (πάνω στους οποίους στηρίζονται οι πλάκες δαπέδου) στην επάνω σειρά τοιχοποιίας.

Εάν οι πλάκες τοποθετηθούν σε ένα φορτίο διαμέρισμα με πάχος 1,5 τούβλα (δηλ. Οι πλάκες στηρίζονται σε αυτό και στις δύο πλευρές), τότε η επάνω σειρά ενός τέτοιου διαμερίσματος σχεδιάζεται με έναν από τους δύο τρόπους:

Πριν τοποθετήσετε πλάκες δαπέδου σε τοίχους από διάφορα μπλοκ (αφρώδες σκυρόδεμα, πυριτικό αέριο, σκωρία κ.λπ.), είναι απαραίτητο να φτιάξετε μια ζώνη οπλισμένου σκυροδέματος (συνήθως πάχους περίπου 15-20 cm). Ένας τέτοιος ιμάντας κατασκευάζεται είτε ρίχνοντας σκυρόδεμα στον ξυλότυπο είτε χρησιμοποιώντας ειδικά μπλοκ σχήματος U γύρω από ολόκληρη την περίμετρο του σπιτιού, δηλαδή. όχι μόνο σε φέροντες τοίχους, αλλά και σε μη φέροντες τοίχους.

Κατά την εγκατάσταση πλακών κοίλου πυρήνα, οι οπές σε αυτές πρέπει να είναι σφραγισμένες. Είναι πολύ πιο βολικό να το κάνετε αυτό εκ των προτέρων, ενώ οι πλάκες είναι ακόμα στο έδαφος. Σε γενικές γραμμές, το SNiP συνταγογραφεί να σφραγίζει κενά χωρίς να αποτύχει στην πλευρά της πλάκας που στηρίζεται στον εξωτερικό τοίχο (για να μειώσει την πιθανότητα κατάψυξης της πλάκας) και από την πλευρά που στηρίζεται στο εσωτερικό διαμέρισμα, ξεκινώντας μόνο από τον τρίτο όροφο από την κορυφή του σπιτιού και κάτω (για αύξηση δύναμη). Δηλαδή, εάν, για παράδειγμα, το σπίτι έχει επικάλυψη υπόγειου, επικάλυψη μεταξύ του 1ου και του 2ου ορόφου και επικάλυψη σοφίτας πάνω από τον 2ο όροφο, τότε είναι επιτακτική ανάγκη να συμπληρώσετε τα κενά από τα χωρίσματα ρουλεμάν μόνο στο υπόγειο.

Θα πω ότι κλείνουμε πάντα τις τρύπες κατά την τοποθέτηση των πλακών. Επιπλέον, πρόσφατα όλο και περισσότερες πλάκες κοίλου πυρήνα προέρχονται από εργοστάσια με ήδη σφραγισμένες οπές. Είναι άνετο. Εάν οι τρύπες δεν είναι σφραγισμένες, εισάγουμε ένα ενάμισι τούβλο σε αυτές (ακόμη και το μισό είναι δυνατό) και ρίχνουμε τις υπόλοιπες σχισμές με κονίαμα.

Επίσης, πριν από την εγκατάσταση των πλακών, είναι απαραίτητο να προετοιμάσετε τον ιστότοπο για τον γερανό εκ των προτέρων. Είναι καλό εάν στο μέρος όπου θα γεμίσει ο γερανός, το έδαφος, όπως λένε, είναι γηγενές, περικομμένο. Χειρότερα όταν το έδαφος είναι χαλαρό. Εάν έχετε υπόγειο, μην τοποθετείτε το γερανό πολύ κοντά στο σπίτι, για να αποφύγετε αυτό που φαίνεται στην παρακάτω εικόνα:

Σε τέτοιες περιπτώσεις, είναι καλύτερο να παραγγείλετε κινητό γερανό με μεγαλύτερο βραχίονα. Επίσης, μερικές φορές στο σημείο όπου θα σταθεί ο γερανός, πρέπει πρώτα να βάλετε πολλές πλάκες δρόμου (συνήθως υπάρχουν κάπου). Συχνά αυτό πρέπει να γίνει το φθινόπωρο σε βροχερούς και λαχταριστούς καιρούς, όταν ο χώρος είναι τόσο «σπασμένος» που ο γερανός μόλις κολλήθηκε πάνω του.

Τοποθέτηση πλακών δαπέδου.

Τρία άτομα είναι αρκετά για να εγκαταστήσουν πλάκες δαπέδου. Το ένα προσκολλάται στις πλάκες, δύο το βάζει. Εάν θέλετε, μπορείτε να το χειριστείτε μαζί, αν και όχι πάντα. Συμβαίνει ότι, για παράδειγμα, ο δεύτερος όροφος επικαλύπτει, οι εγκαταστάτες και ο χειριστής γερανού δεν βλέπουν ο ένας τον άλλον. Στη συνέχεια, στην κορυφή, εκτός από 2 άτομα που τοποθετούν απευθείας την πλάκα, πρέπει να υπάρχει και ένα άλλο άτομο που θα δώσει εντολές στον χειριστή του γερανού.

Η τοποθέτηση ξεκινά από τον τοίχο σε ένα στρώμα κονιάματος όχι περισσότερο από 2 εκ. Το κονίαμα πρέπει να είναι αρκετά παχύ ώστε η πλάκα να μην την αποσπάσει εντελώς έξω από τον σύνδεσμο. Αφού ο χειριστής γερανού τοποθετήσει την πλάκα στους τοίχους, αφήνει πρώτα τις σφεντόνες τεντωμένες. Ταυτόχρονα, με τη βοήθεια απορριμμάτων, η πλάκα, εάν είναι απαραίτητο, δεν είναι δύσκολο να κινηθεί λίγο. Εάν οι ανώτερες επιφάνειες των φέροντων τοίχων ήταν ομοιόμορφες, τότε οι πλάκες θα ήταν επίσης επίπεδες, χωρίς σταγόνες, όπως λένε «από την πρώτη προσέγγιση».

Όσον αφορά το μέγεθος του στηρίγματος των πλακών στους τοίχους, θα δώσω ένα απόσπασμα από το έγγραφο Οδηγός σχεδιασμού κατοικιών. Θέμα 3 (έως SNiP 2.08.01-85) 6. ΕΠΙΣΚΕΨΗ ":

Παράγραφος 6.16.: Συνιστάται το βάθος στήριξης των προκατασκευασμένων πλακών στους τοίχους, ανάλογα με τη φύση του στηρίγματος τους, τουλάχιστον, mm: όταν στηρίζεται κατά μήκος του περιγράμματος, καθώς και σε δύο μεγάλες και μία κοντές πλευρές - 40. όταν ακουμπάτε σε δύο πλευρές και σε πλάκες πλάτους 4,2 m ή λιγότερο, καθώς και σε δύο κοντές και μία μακρές πλευρές - 50. με στήριξη και στις δύο πλευρές και μια έκταση πινακίδων άνω των 4,2 m - 70.

Κατά την εκχώρηση του βάθους στήριξης για πλάκες δαπέδου, θα πρέπει επίσης να ληφθούν υπόψη οι απαιτήσεις του SNiP 2.03.01-84 για τη στήριξη της ενίσχυσης στα στηρίγματα.

Στην πρακτική μας, προσπαθούμε να κάνουμε στήριξη τουλάχιστον 12 cm, καθώς τώρα υπάρχει η ευκαιρία να αγοράσουμε ακριβώς εκείνες τις πλάκες που χρειάζονται. Το βήμα του μήκους τους είναι 10 cm.

Ακούω συχνά συζητήσεις σχετικά με το αν είναι δυνατή η στήριξη πλακών δαπέδου κοίλου πυρήνα σε τρεις πλευρές (δύο κοντές και μία μακριά) και πόσο καιρό μπορεί να τοποθετηθεί η πλάκα στον τοίχο με τη μακριά πλευρά. Από όσα γράφονται παραπάνω, προκύπτει ότι οι πλάκες μπορούν να υποστηριχθούν με αυτόν τον τρόπο. Αλλά δεν είναι έτσι. Εάν διαβάσετε το καθορισμένο SNiP, τότε λέει ότι οι πλάκες που βασίζονται σε τρεις πλευρές έχουν διαφορετικό σχήμα ενίσχυσης από αυτές που βασίζονται μόνο σε δύο πλευρές.

Η συντριπτική πλειοψηφία των πλακών κοίλου πυρήνα, που παράγονται τώρα από εργοστάσια προκατασκευασμένου σκυροδέματος, έχουν σχεδιαστεί ειδικά για να στηρίζονται σε δύο μικρές πλευρές, οπότε δεν συνιστάται να τα τοποθετήσετε στον τοίχο με τη μακριά πλευρά τους. Κάτω από ένα ορισμένο φορτίο, αυτό μπορεί να οδηγήσει σε ρωγμή του χαρτονιού. Το σχέδιο ενίσχυσης και, επομένως, η δυνατότητα στήριξης της πλάκας στην τρίτη πλευρά πρέπει να ελέγχεται με τον κατασκευαστή.

Επίσης, ένα σφάλμα που σχετίζεται με εσφαλμένη φόρτωση της πλάκας είναι ότι επικαλύπτει δύο ανοίγματα ταυτόχρονα (δείτε την παρακάτω εικόνα):

Υπό ορισμένες δυσμενείς συνθήκες, η πλάκα μπορεί να σπάσει και η θέση της ρωγμής είναι απολύτως απρόβλεπτη. Εάν εξακολουθείτε να χρησιμοποιείτε ένα τέτοιο σχήμα, κάντε ένα κόψιμο με ένα μύλο (στο βάθος του δίσκου) στην πάνω επιφάνεια της πλάκας ακριβώς πάνω από το μεσαίο διαμέρισμα. Έτσι, σε αυτήν την περίπτωση η ρωγμή θα περάσει ακριβώς κατά μήκος αυτού του τμήματος, το οποίο, κατ 'αρχήν, δεν είναι πλέον τρομακτικό.

Φυσικά, είναι καλό εάν καταφέρουμε να επικαλύπτουμε αποκλειστικά με ολόκληρες πλάκες. Αλλά οι περιστάσεις είναι διαφορετικές, αλλά μερικές φορές κάποιο είδος πλάκας (ή ακόμη και περισσότερα από ένα) πρέπει να κοπεί κατά μήκος ή απέναντι. Για να το κάνετε αυτό, θα χρειαστείτε έναν μύλο με έναν διαμαντένιο δίσκο για σκυρόδεμα, μια βαριά, μια λοστό και όχι τον πιο αδύναμο άνθρωπο σε ένα εργοτάξιο.

Για να διευκολυνθεί η εργασία, είναι καλύτερο να τοποθετήσετε τη σόμπα σε μια επένδυση. Επιπλέον, αυτή η επένδυση τοποθετείται κάτω από τη γραμμή κοπής. Σε ένα σημείο, η πλάκα θα σπάσει απλώς κατά μήκος αυτής της γραμμής από το βάρος της.

Πρώτα απ 'όλα, κάνουμε μια περικοπή στην άνω επιφάνεια της πλάκας με ένα μύλο κατά μήκος της γραμμής κοπής. Στη συνέχεια, χτυπώντας με ένα βαρέλι από ψηλά, κόψαμε μια λωρίδα κατά μήκος της κορυφής της πλάκας. Είναι πολύ εύκολο να τρυπήσετε σκυρόδεμα στην περιοχή των κενών. Στη συνέχεια, διαπερνάμε το κάτω μέρος της πλάκας με λοστό (επίσης κατά μήκος των κενών). Κατά την κοπή της πλάκας (κόβουμε πάντα κατά μήκος της τρύπας στην πλάκα), σπάει μάλλον γρήγορα. Κατά την κοπή, αν η πλάκα δεν σπάσει μετά την καταστροφή του κάτω μέρους με λοστό, χτυπά με ένα βαρέλι από την πλευρά στα κατακόρυφα χωρίσματα της πλάκας μέχρι νικηφόρα.

Κατά τη διαδικασία της κοπής, κόβουμε την ενίσχυση που συναντά. Μπορεί να γίνει με μύλο, αλλά είναι ασφαλέστερο με συγκόλληση ή με κόφτη αερίου, ειδικά όταν τα εξαρτήματα στην πλάκα είναι προεντεταμένα. Ο δίσκος από το μύλο μπορεί να δαγκώσει. Για να αποφευχθεί αυτό, μην κόψετε το οπλισμό μέχρι το τέλος, αφήστε μερικά χιλιοστά και στη συνέχεια διαλύστε το με ένα ίδιο χτύπημα.

Αρκετές φορές στην πρακτική μας έπρεπε να κόψουμε πλάκες κατά μήκος. Αλλά δεν έχουμε χρησιμοποιήσει ποτέ, ας πούμε, "κολοβώματα" πλάτους κάτω των 60 cm (παραμένουν λιγότερες από 3 οπές) και δεν σας συμβουλεύω. Γενικά, όταν αποφασίζετε να κόψετε μια πλάκα, αναλαμβάνετε πλήρως την ευθύνη για τις πιθανές συνέπειες, επειδή κανένας κατασκευαστής δεν θα σας πει επίσημα ότι είναι δυνατόν να κόψετε μια πλάκα.

Ας δούμε τώρα τι μπορεί να γίνει εάν, τελικά, ολόκληρος ο αριθμός των πιάτων δεν είναι αρκετός για να καλύψετε πλήρως το δωμάτιο:

Μέθοδος 1 - βάζουμε την πρώτη ή την τελευταία (ίσως και τις δύο) πλάκες χωρίς να φέρουμε τη μακριά πλευρά στον τοίχο. Τοποθετούμε το υπόλοιπο κενό με τούβλα ή μπλοκ, κρεμώντας τα όχι περισσότερο από το μισό από τον τοίχο (βλ. Εικ.):

Μέθοδος 2 - φτιάχνουμε τη λεγόμενη «μονολιθική περιοχή». Από κάτω, κάτω από τις πλάκες, τοποθετείται ξυλότυπος από κόντρα πλακέ, κατασκευάζεται ένα ενισχυτικό κλουβί (δείτε την παρακάτω εικόνα) και η περιοχή μεταξύ των πλακών είναι γεμάτη με σκυρόδεμα.

Πλάκες δαπέδου αγκύρωσης.

Μετά την τοποθέτηση όλων των πλακών, είναι αγκυρωμένες. Σε γενικές γραμμές, εάν ένα σπίτι χτίζεται σύμφωνα με ένα έργο, τότε πρέπει να υπάρχει ένα σχέδιο αγκύρωσης. Όταν δεν υπάρχει προβολή, συνήθως χρησιμοποιούμε το σχήμα που φαίνεται στο σχήμα:

Η άγκυρα κατασκευάζεται κάμπτοντας το άκρο σε έναν βρόχο, ο οποίος προσκολλάται στον βρόχο στήριξης της πλάκας. Πριν από τη συγκόλληση των αγκυρίων μεταξύ τους και στους βρόχους στήριξης, πρέπει να τραβηχτούν όσο το δυνατόν περισσότερο.

Μετά την ολοκλήρωση της αγκύρωσης, σφραγίζουμε αμέσως με κονίαμα όλες τις προεξοχές στήριξης στις πλάκες και σκουριασμένες (ραφές μεταξύ των πλακών). Προσπαθήστε να μην καθυστερήσετε με αυτό, έτσι ώστε τα συντρίμμια κατασκευής να μην πέσουν στο σκουριασμένο και νερό να μην ρίξει στα μάτια κατά τη διάρκεια της βροχής και του χιονιού. Εάν υποψιάζεστε ότι το νερό έχει ωστόσο εισέλθει στις σόμπες (για παράδειγμα, αγοράσατε σόμπες με ήδη σφραγισμένα κενά και το νερό της βροχής θα μπορούσε να είχε εισέλθει ακόμη και κατά την αποθήκευση στο εργοστάσιο), είναι καλύτερα να το απελευθερώσετε. Για να το κάνετε αυτό, μετά την τοποθέτηση, απλώς τρυπήστε μια μικρή τρύπα στις πλάκες από κάτω με ένα διάτρητο, σε εκείνα τα κενά όπου βρίσκονται οι ωτίδες στερέωσης.

Είναι ιδιαίτερα επικίνδυνο να βρείτε νερό σε κενά το χειμώνα, όταν το σπίτι δεν έχει ακόμη θερμανθεί (ή δεν έχει ολοκληρωθεί καθόλου) και οι πλάκες παγώνουν κάτω από το μηδέν. Το νερό διαποτίζει το κάτω στρώμα του σκυροδέματος και με επαναλαμβανόμενους κύκλους ψύξης-απόψυξης, η πλάκα αρχίζει απλά να καταρρέει.

Μια άλλη μέθοδος ασφάλισης των πλακών είναι η κατασκευή της λεγόμενης αγκύρωσης δακτυλίου σκυροδέματος. Αυτό είναι ένα είδος της ίδιας μονολιθικής ενισχυμένης ζώνης, μόνο δεν είναι φτιαγμένο κάτω από τις πλάκες, αλλά στο ίδιο επίπεδο μαζί τους, επίσης κατά μήκος ολόκληρης της περιμέτρου του σπιτιού. Πιο συχνά, αυτή η μέθοδος χρησιμοποιείται σε αφρώδες σκυρόδεμα και άλλα μπλοκ.

Θα κάνω μια κράτηση αμέσως ότι δεν την έχουμε χρησιμοποιήσει ποτέ λόγω της πολύ υψηλότερης έντασης εργασίας της. Νομίζω ότι η άγκυρα δικαιολογείται σε περισσότερες περιοχές με σεισμό από την περιφέρεια Νίζνι Νόβγκοροντ.

Στο τέλος του άρθρου, προτείνω να παρακολουθήσω ένα σύντομο βίντεο στο οποίο μιλάμε για την επιλογή πλακών δαπέδου:

Η άγκυρα είναι ένας σύνδεσμος κατασκευασμένος από κράμα μετάλλου: γαλβανισμένο ή ανοξείδωτο ατσάλι, ορείχαλκο και παρόμοια. Είναι εγκατεστημένο σε μια φέρουσα βάση και υποστηρίζει μια δομή κτιρίου όπως μια πλάκα δαπέδου. Οι άγκυρες χρησιμοποιούνται στην κατασκευή οποιουδήποτε αντικειμένου: μονό και πολυώροφα κτίρια, βιομηχανικά κτίρια, γκαράζ. Αυξάνουν την αντοχή, τη σταθερότητα και την ανθεκτικότητα των κτιρίων. Σε σεισμικά ενεργές περιοχές, η αγκύρωση πλακών δαπέδου είναι άμεση ανάγκη: σε έναν σεισμό, τα οχυρωμένα δάπεδα καταρρέουν πιο αργά, γεγονός που δίνει στους ανθρώπους την ευκαιρία να ξεφύγουν.

Ανάλογα με το σχεδιασμό, τον τόπο εφαρμογής και τη βάση, υπάρχουν 5 τύποι αγκυρίων:

1. Μπουλόνι σφήνας είναι μπουλόνι με κωνική κεφαλή και μανίκι αποστάτη. Χρησιμοποιείται για πυκνά υλικά (στερεά τούβλα, σκυρόδεμα). Η αγκύρωση συμβαίνει λόγω της τριβής του μανικιού στο εσωτερικό της τρύπας στον τοίχο. Τα πλεονεκτήματα της στερέωσης είναι το χαμηλό κόστος και η γρήγορη εγκατάσταση, συμπεριλαμβανομένης της. Το μειονέκτημα είναι ότι δεν μπορεί να επαναχρησιμοποιηθεί.

2. Οι συνδετήρες μανικιών λειτουργούν με τον ίδιο τρόπο όπως οι συνδετήρες σφηνών. Χρησιμοποιείται για στερεά υλικά - οπλισμένο σκυρόδεμα, φυσική πέτρα. Ένα μανίκι τρέχει κατά μήκος του τμήματος, το οποίο επεκτείνεται με ένα μπουλόνι ή παξιμάδι. Τα πλεονεκτήματα της άγκυρας είναι η απλή εγκατάσταση (συμπεριλαμβανομένης της ολοκλήρωσης). Μείον - μεγάλες οπές σύνδεσης.

3. Η ανάρτηση είναι ένα μανίκι με σχισμή στο ένα άκρο. Κατά την πρόσκρουση, επεκτείνονται με μια σφήνα, η οποία βρίσκεται μέσα στο τμήμα. Η άγκυρα χρησιμοποιείται για ισχυρές, ανελαστικές βάσεις. Η σύνδεση προκύπτει ως αποτέλεσμα τριβής και εσωτερικής διακοπής. Πλεονεκτήματα - γρήγορη εγκατάσταση και αντοχή στους κραδασμούς. Μειονεκτήματα - υψηλές απαιτήσεις για την ακρίβεια των οπών σύνδεσης.

4. Οι χημικοί σύνδεσμοι συγκρατούν τις δομές μαζί με κόλλα, η οποία αντλείται στο κανάλι ανταλλακτικών. Χρησιμοποιείται για οποιαδήποτε υλικά. Πλεονεκτήματα: ευκολία εγκατάστασης, ελάχιστες απαιτήσεις για την ακρίβεια των οπών. Το μειονέκτημα είναι το υψηλό κόστος.

Ένας ξεχωριστός τύπος είναι άγκυρες για ειδικούς σκοπούς. Ανάμεσα τους:

• Πλαίσιο. Χρησιμοποιείται για τη στερέωση προφίλ παραθύρου και κουφωμάτων.
• Οροφή. Για ψευδοροφές.
• Θεμελιώδης.
• Το μπουλόνι της Μόλι. Για υλικά με εσωτερική κοιλότητα ή χαμηλή φέρουσα ικανότητα (γυψοσανίδα, κοίλο τούβλο, μοριοσανίδες).

Συμμετοχή σε πάνελ δαπέδου

Η τυπική ενδοδαπέδια κατασκευή είναι από οπλισμένο σκυρόδεμα με εσωτερικά κενά. Η αγκύρωση γίνεται μετά από κάθε όροφο, συμπεριλαμβανομένου του υπογείου και της σοφίτας. Οι ενδοδαπέδιες πλάκες στερεώνονται μεταξύ τους και στους τοίχους. Η μέθοδος σύνδεσης εξαρτάται από τη βάση και την παρουσία βρόχων στήριξης (λαβές) στα πάνελ δαπέδου. Σε ένα κτίριο από πυκνά υλικά (τούβλο, φυσική πέτρα, μασίφ σκυρόδεμα), οι πλάκες αγκυροβολούνται στους τοίχους με ατσάλινους συνδετήρες σχήματος L., με μήκος κάμψης 30-40 εκ. Εγκαθίστανται κάθε 3 μ. Οι γειτονικές πλάκες συνδέονται με εγκάρσιους συνδετήρες και τις ακραίες - με διαγώνιες.

Διαδικασία αγκύρωσης:

1. η άκρη του προσαρτήματος είναι λυγισμένη με ένα βρόχο που προσκολλάται στην οπή επικάλυψης.
2. γειτονικές άγκυρες, εάν είναι δυνατόν, σφίξτε.
3. συγκολλήστε τα μεταξύ τους και με τους μεντεσέδες στήριξης.
4. Οι ραφές μεταξύ των πλακών και των οπών σφραγίζονται με κονίαμα.

Σε κτίρια κατασκευασμένα από κοίλα υλικά (αφρώδες υλικό και μπλοκ από σκυρόδεμα, αποτελεσματικό τούβλο, ασβεστόλιθος), η αγκύρωση των πάνελ δαπέδου μεταξύ τους γίνεται με τον ίδιο τρόπο όπως και με πυκνά θεμέλια. Αλλά επιπλέον, τοποθετείται μια συγκεκριμένη ζώνη κατά μήκος της περιμέτρου του σπιτιού. Είναι μια αγκύρωση δαχτυλιδιού που βρίσκεται στο ίδιο επίπεδο με τις πλάκες δαπέδου και τις κρατάει στους τοίχους και ο ένας στον άλλο. Αποτελείται από ένα ενισχυτικό κλουβί ενσωματωμένο σε σκυρόδεμα.

Με τη βοήθεια μιας άγκυρας, η απολίνωση των πλακών δαπέδου πραγματοποιείται επίσης χωρίς ωτίδες. Μια ατσάλινη πλάκα 50x50 ή 100x100 mm είναι προσαρτημένη στα πάνελ. Μια μεταλλική ράβδος συγκολλάται σε αυτήν. Το δεύτερο άκρο του τοποθετείται στη ζώνη και έτσι γίνεται αγκύρωση. Ο δίσκος δαπέδου ενισχύεται επιπλέον δημιουργώντας αρμούς στους εσωτερικούς τοίχους. Εάν είναι απαραίτητο να ενισχυθεί η αγκύρωση προϊόντων σκυροδέματος, χρησιμοποιούνται πείροι, ράβδοι και άγκιστρα ενίσχυσης.

Συσκευή δαπέδου και στερέωση

Ενώ πάνελ από οπλισμένο σκυρόδεμα ακόμα στο έδαφος, εξετάζονται και τα ελαττωματικά αφαιρούνται. Οι οπές είναι κλειστές στα υπόλοιπα: ενάμισι τούβλα εγκαθίστανται στο κενό και καλύπτονται με κονίαμα, προστατεύοντας τις πλάκες από το πάγωμα. Στη συνέχεια, ελέγξτε την ετοιμότητα των φέροντων τοίχων. Το πάνω άκρο της πλινθοδομής πρέπει να είναι συγκολλημένο. Εάν τα πάνελ στηρίζονται στους τοίχους των μπλοκ, κατασκευάζεται μια θωρακισμένη ζώνη από σκυρόδεμα, η οποία κατανέμει ομοιόμορφα το φορτίο και προστατεύει το κτίριο από παραμόρφωση.

Τοποθετήστε τις πλάκες σε ένα στρώμα κονιάματος, πάχους όχι μεγαλύτερο από 2 εκ. Το πλαίσιο στηρίζεται σε 2 κοντές πλευρές. Ένα κενό μένει μεταξύ της άκρης των πλακών και των τοίχων για μόνωση. Χρησιμοποιώντας ένα επίπεδο, βεβαιωθείτε ότι οι πλάκες βρίσκονται στο ίδιο επίπεδο και η διαφορά στο ύψος τους δεν υπερβαίνει τα 20 mm. Οι ανωμαλίες εξομαλύνονται με την τοποθέτηση ταινιών μονωτικού υλικού. Η αγκύρωση ξεκινά όταν έχουν τοποθετηθεί όλες οι πλάκες.

Τα πάνελ με μεντεσέδες συνδέονται μεταξύ τους και στους τοίχους με μεταλλικές ράβδους. Μετά την ολοκλήρωση της αγκύρωσης, οι προεξοχές κλείνουν έτσι ώστε να μην εισέρχεται νερό. Οι συνδετήρες καλύπτονται με τσιμέντο για να αποφευχθεί η σκουριά. Οι πλάκες χωρίς βρόχους στήριξης συνδέονται χρησιμοποιώντας μονολιθική ζώνη σκυροδέματος κατά μήκος της περιμέτρου του κτηρίου. Οι σύνδεσμοι στους εξωτερικούς τοίχους ενισχύονται επιπλέον με ενισχυτικές ράβδους και πείρους.
