На завершальному етапі будівництва будівлі настає момент, коли необхідно приступити до зведення покрівлі, яка забезпечує комфортне проживання в будинку, а також його надійність і міцність. Саме тому, коли є план даху - креслення її допомагає виконати роботу якісно.

проектування даху

Правильному монтажу покрівельного покриття і каркаса для нього необхідно приділяти особливу увагу, оскільки за своїм значенням дах відноситься до основних елементів будівлі. До початку виконання покрівельних робіт на об'єкті складають креслення і схеми пристрою даху з урахуванням всіх можливих навантажень, що надаються на кроквяну систему, тільки так можна зробити її на належному рівні. В іншому випадку без наявності технічної документації конструкція навряд чи прослужить тривалий час.

види дахів

етапи проектування

Починають складати креслення дахів будинків з визначення перетину крокв і кроку їх монтажу.

При визначенні товщини матеріалу для виготовлення крокв враховують:

• кут нахилу покрівлі;
• вид покрівельного покриття;
• особливості клімату регіону, в якому ведеться будівництво.

На наступному етапі визначають оптимальний варіант кроквяної системи, а точніше, які будуть використовуватися крокви - чи висячi. Справа в тому, що висить кроквяна система спирається на дві протилежні несучі стіни, а похилі крокви додатково зміцнюють середньою стіною або колонами.

Планування даху будинку передбачає попереднє проведення розрахунку обрешітки, на яку укладають покрівельний матеріал. При використанні рулонних покриттів обрешітку роблять суцільний, а для монтажу листової покрівлі споруджують розріджений варіант. Коли роблять розрахунок обрешітки, неодмінно враховують кут нахилу скатів даху і вид покрівельного матеріалу. При складанні креслень визначають місця установки допоміжних упорів, а також кріпильних елементів і їх кількість.

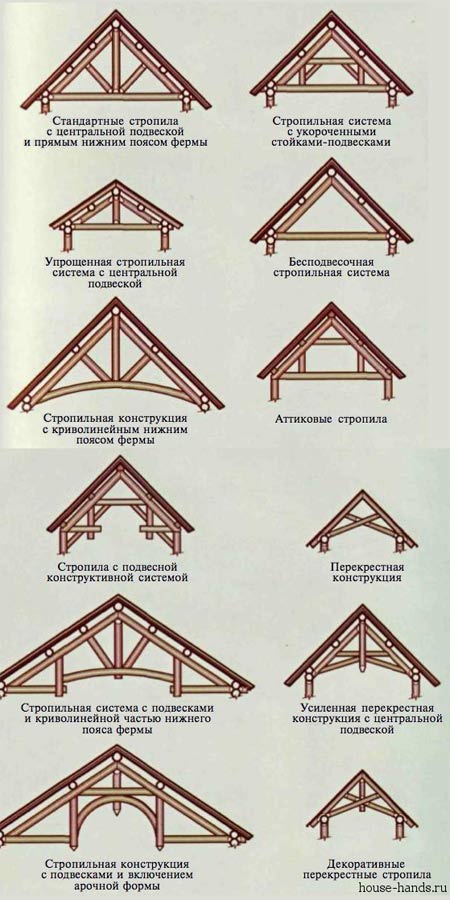

У проекті є схеми кроквяної системи, складені на основі виконаних розрахунків.

Залежно від конструкції даху технічна документація містить такі дані:

Креслення повинні мати не тільки схематичне уявлення про тип покрівлі, яка може бути односхилим, вальмовой, шатрової, плоскою або іншого виду. При виконанні креслярських робіт враховують всі нюанси конструкції, а також результати розрахунків елементів, з яких вона складається. Крім цього прораховують кількість будматеріалів, необхідних для виконання покрівельних робіт на конкретному об'єкті.

Нерідко виникає ситуація, коли забудовникові проект даху подобається, але її будівництво з фінансової точки занадто дороге. Власники нерухомості починають

Економити на якості, а відповідно на вартості будівельних матеріалів. Але в такому випадку постраждає надійність покрівлі. Самостійно вносити зміни в креслення не слід, оскільки врахувати всі нюанси можуть тільки професіонали - проектувальники і архітектори, які мають великий досвід проектування будівель і дахів зокрема.

Яка буде побудована покрівля над головою, і наскільки вона буде добре захищати будинок, залежить від вибору його власника. Особливу увагу слід приділити все етапах будівництва без винятку, починаючи зі складання проекту і завершуючи монтажем покрівельних матеріалів і водостічної системи.

Дахи для малоповерхового приватного будівництва підрозділяються на кілька категорій відповідно до їх виду, конструкцією, складністю монтажу. Вибір того чи іншого варіанту проводиться на підставі кількості опадів в регіоні, сили вітру, наявності і так далі.

Планування мансардного поверху 9,5х10,3

На конструкцію покрівлі покладаються такі обов'язки:

• Захист будинку від атмосферних опадів;
• Захист від сторонніх звуків;
• Захист від поривів вітру;
• Тепловий захист.

Те, наскільки буде якісно зроблений план даху, буде залежати термін служби конструкції, а також показники енергетичної ефективності будинку.

Розглянемо найчастіше застосовуються в заміській забудові конструкції.

Конструкція плоскої і скатної даху

Пристрій плоскої покрівлі знайшло своє застосування в регіонах з малими кількостями атмосферних опадів.

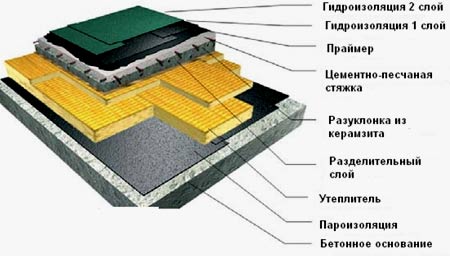

Схема влаштування плоских покрівель

Там, де йде багато дощів, плоским дахом не обійтися в силу того, що накопичується вода може привести до її протікання. У нашій країні найбільш поширені скатні дахи з кутом нахилу ската не менше 10 градусів. Кут нахилу може бути збільшений виходячи з особливостей клімату. Плоским дахом в основному обладнуються недорогі дачні будиночки або господарські споруди.

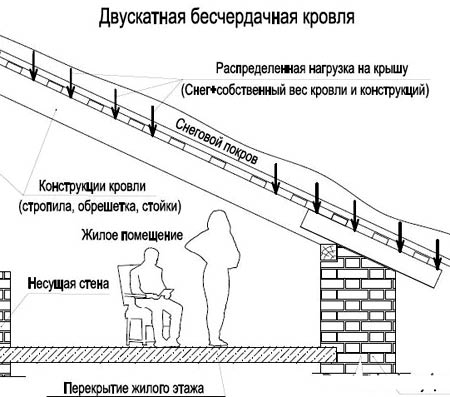

Горищні і безгорищних даху

Крім цього, даху для можна поділити на горищні і безгорищних. Відрізняються вони несучими елементами. Бесчердачниє даху припускають, що несучі елементи являють собою перекриття другого поверху, а горищні передбачають, що крім силових елементів даху існує ще і перекриття між поверхами.

Підбираючи покрівлю для будинку, необхідно чітко уявляти, яким чином планується використовувати площу мансарди.

Чи буде це горище для зберігання непотрібного мотлоху або це буде житловий опалювальне приміщення. Все це вплине на те, яка форма буде найкраще.

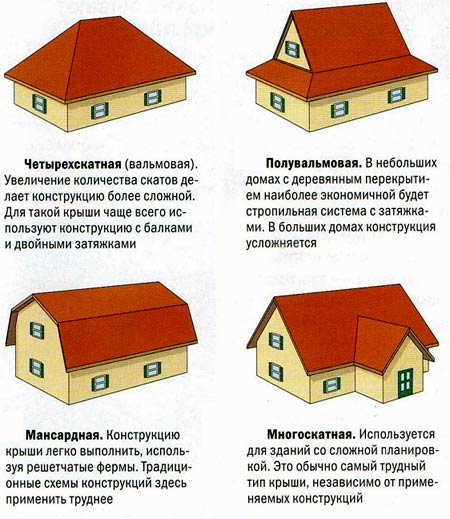

види дахів

Розглянемо основні види покрівель:

• Конструкції плоского даху;
• Конструкції плоскою односхилим даху;
• Конструкції двосхилим даху;
• Конструкції четирехскатной даху;
• шатрові;
• Мансардні;
• купольні;
• конічні;
• Багатощипцеві.

Нерідко забудовники об'єднують кілька різновидів дахів, отримуючи своєрідний гібрид, що володіє неповторним виглядом і включає в себе безліч переваг. Однак збірка таких конструкцій відбувається дуже непросто, так само як і їх обслуговування.

односхилі даху

По монтажу такі дахи вважаються найпростішими, однак, в силу нудного зовнішнього вигляду їх застосовують для приватних забудов не так часто. Крім цього, можна відзначити високе навантаження на систему зливової каналізації. В основному конструкції плоскою односхилим даху зводять над господарськими будівлями.

Конструкція двосхилого даху

Цей традиційний вид дахів також володіє нескладної конструкцією і застосовується найбільш часто для зведення приватних будинків. Для двосхилим даху можна підібрати практично всі існуючі типи покрівельних матеріалів.

Конструкція четирехскатной даху

Різновид четирехскатной даху часто називають вальмовой, і найбільшого поширення вона набула в південних регіонах. Особливістю таких дахів є відсутність фронтонів, а також розташування слухових вікон в місцях з'єднання коника даху з вальмами.

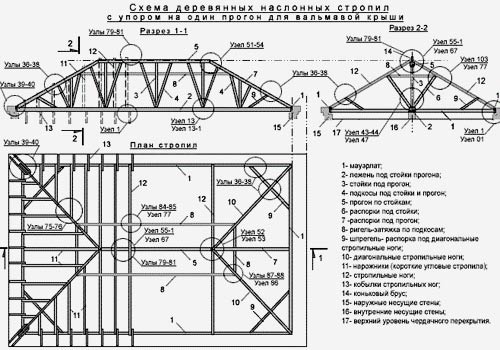

Детальна пристрій розроблений таким чином четирехскатной даху

Своїми руками, в силу великої складності четирехскатной конструкції, вальмовую дах не побудуєш. Як правило, її застосовують для того, щоб прикрасити будинок, надати йому індивідуальність.

Багатощипцовий дах

Відрізняються такі дахи різноманітністю варіантів виконання, які залежать від кількості та розмірів фронтонів. Так як при складанні найменша неточність може призвести до непоправних помилок, виробництво таких дахів найкраще довірити фахівцям.

Конструкція мансардного даху

Якщо зводиться будинок, в якому передбачається наявність житлового приміщення під дахом, вибирають цей вид покрівлі. Такі мансарди відрізняються ламаними формами, тому при складанні можна зіткнутися з деякими труднощами.

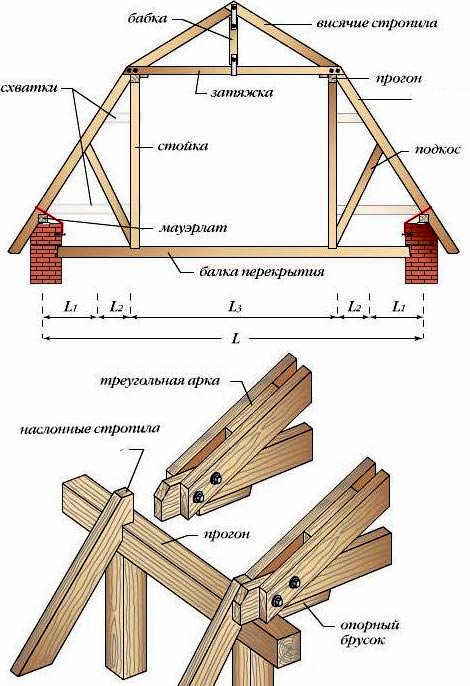

Схема конструкції мансардного даху

По конструкції в деяких випадках є різновидом двосхилим, чотирьохскатним або багатощипцевих даху.

нестандартні даху

Іноді зобов'язує забудовників вибирати такі види дахів, як купольні, конічні або комбіновані. Нерідко конічні або купольні дахи облаштовуються над окремими частинами будинку, виділяючи їх і, перетворюючи вигляд будівлі.

При складних і неправильних конструкціях будинків застосовуються комбіновані види дахів, які включають в себе кілька різновидів.

Наприклад, можна зробити гібрид двосхилим, чотирьохскатним, мансардного, купольної і інших дахів. Природно, що таке виконання передбачає дуже точні розрахунки.

Вибір певного типу даху

При плануванні будівництва будинку необхідно враховувати деякі фактори, які впливають на вибір форми даху. Північні регіони, в яких велика кількість опадів в зимовий час нормальне явище, краще, щоб дах був двосхилим і крутий: сніг не зможе накопичуватися на ній у великих кількостях.

Наявність в регіоні сильних вітрів зобов'язує забудовників робити кут нахилу дахів, їх площа і висоту більшої. Крім цього, враховуються і вимоги по пожежної безпеки.

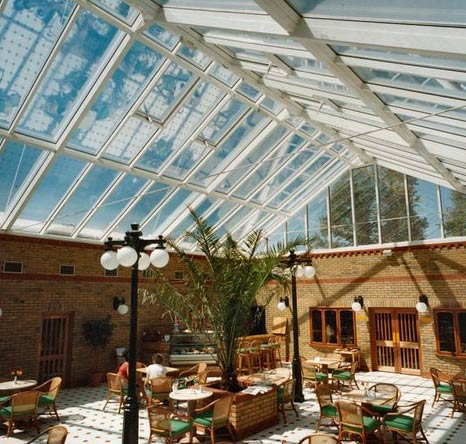

скляні дахи

Нерідко забудовники мріють реалізувати в своєму проекті скляні дахи, що дозволяють не виходячи з дому милуватися зоряним небом. Можливі кілька варіантів виконання таких дахів: часткове скління покрівлі або створення скляного купола. Дахи зі скла панорамного типу виконуються з декількох скатів, що дозволяє збільшити огляд. Для монтажу використовуються алюмінієві або сталеві профілі посиленого типу.

Приклад конструкції скляного даху

Експлуатація таких дахів супроводжується деякими незручностями, пов'язаними з необхідністю в очищенні і періодичному ремонті. Згодом скляні дахи тьмяніють від пилу і опадів і вже не пропускають необхідну кількість світла. Крім цього, щоб можна було і в зимовий час насолоджуватися видами неба, необхідно передбачити систему обігріву даху.

Розглянемо деякі матеріали, за допомогою яких можна реалізувати такий дах на своєму будинку:

Пристрій даху приватного будинку

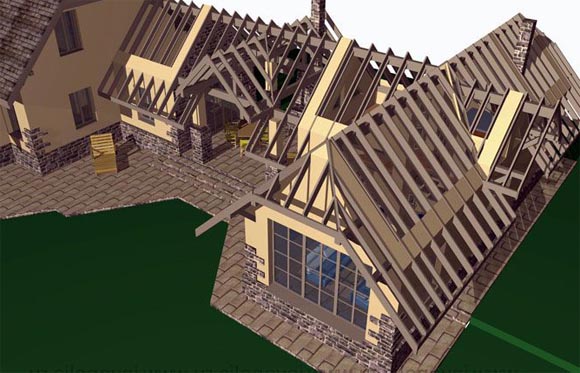

Проектування дахів, як правило, передбачає функціональне облаштування горища, що вимагає його утеплення. Мансарди нерідко робляться житловими, і це значно розширює корисний простір в будинку. Дах конструктивно складається з силової частини: каркаса і покрівлі. Каркас виконується з крокв, мауерлата і обрешітки для кріплення покрівельного матеріалу. Також для посилення каркаса двосхилим даху використовуються різні розпірки і стійки.

Обсяг мансарди залежить від висоти двосхилим або четирехскатной даху і кутів нахилу скатів.

різні види конструкції дахів для будинку

Зазвичай виконуються з ламаними скатами, що дозволяє збільшити корисну площу на верхньому поверсі. За правилами найвища точка мансарди не повинна бути нижче 2,2 метра.

Покрівля виконується з гідроізоляційних матеріалів, утеплювача і пароізоляції.

Гідроізоляційний шар забезпечує захист приміщення мансарди від атмосферних опадів, пароізоляція захищає будинок від конденсату і не допускає гниття дерев'яних конструкцій. Теплоізоляція, що є єдиною перешкодою для холоду, дозволяє облаштувати під дахом житлове приміщення.

Вибір покрівельного покриття

Те, яка покрівля буде захищати приватний будинок, Має бути вирішено ще на стадії проектування, тому що це рішення буде впливати на конструкцію обрешітки. Наприклад, для гнучкої покрівлі найкраще підходить суцільна фанерна лати, а для шиферу або металопрофілю підійде і рейкова. Види покрівельних покриттів:

• М'яка покрівля (руберойд, ондулін);
• Металева покрівля (профільований настил, сталеві листи);
• кераміка;
• Шифер.

Перш за все, покрівельний матеріал повинен відрізнятися довговічністю. Шифер та металеві вироби за терміном служби перевершують інші види. Гнучка черепиця зажадає великих зусиль при монтажі, однак, при дотриманні всіх правил така покрівля не поступиться за своїми характеристиками і терміну експлуатації металевого профілю.

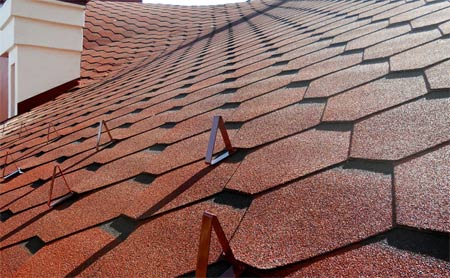

Так виглядає покрівля покрита гнучкою черепицею

Найдорожчою покрівлею вважається мідна покрівля. Шифер відрізняється найбільшою довговічністю, йому не страшні вплив сонячних променів, гниття і вогонь, проте, він крихкий і виглядає неестетично.

проектування даху
Дах будинку часто стає найпомітнішим елементом конструкції. Саме на ній в, першу чергу, затримується погляд. Розуміючи це, все більше людей прагнуть надати даху свого будинку унікальність, втілити найфантастичніші проекти. Так з'являються особняки з асиметричною дахом, будівлі, увінчані високими шпилями і флюгерами або будинку з дахом у формі купола. проектування даху з простого розрахунку перетворилося на справжнє творчість.

Захопившись вигадуванням неймовірних ескізів, люди часом абсолютно забувають, що дах, в першу чергу, повинна захищати будинок від впливу сонця, дощу, снігу та інших природних явищ, і лише потім - служити елементом декору. Тому проектування даху будинку - завдання для хороших фахівців. За допомогою новітніх технологій ми зможемо точно розрахувати всі деталі і зробити здійсненним навіть неможливий, на перший погляд, проект даху. Залежно від наданих замовником ескізів ми підберемо такий покрівельний матеріал, який найкращим чином впишеться в дизайн вашого будинку. Якщо замовник має лише туманне уявлення про бажане вигляді даху, наші фахівці запропонують йому кілька варіантів на вибір. Дах, поєднуючи красу з функціональністю, буде не тільки притягати погляд, але і надійно захищати будинок від негоди.

Проектування мансардних даху
Мансарди набувають все більшої популярності. Привертає в них, в першу чергу, незвичайна форма приміщення, утвореного схилами даху. До того ж будівництво мансарди дозволяє використовувати житлову площу по максимуму і скоротити втрату тепла.

Проектування мансардних дахів - дуже відповідальне завдання. Дизайн повинен бути продуманий до дрібниць, адже зовнішній вигляд приміщення цілком залежить від форми даху. Важлива кожна лінія.

Велику роль в проектуванні мансарди має вибір форми вікон і місця для їх розміщення. Помилка може привести до того, що мансарда буде здаватися маленькою і вічно похмурої.
Дуже важливо правильно спланувати зв'язок комунікаційних систем мансарди з системами інших будівель. Часто це вимагає від проектувальників оригінальних рішень.

Мансардний дах піддається не тільки зовнішнім, але і внутрішнім впливу - тепле повітря з приміщення конденсується на внутрішній поверхні даху. Тому при проектуванні обов'язково враховується необхідність надійної тепло-, гідро- і пароізоляції. А для того, щоб тепле повітря йшов з приміщення, проектують вентиляційну систему.

Покрівельні матеріали для мансарди підбираються легкі: по-перше, це знижує навантаження на будівлю, по-друге, полегшує їх транспортування.
