Одоогийн байдлаар хүн бүр өөрийн гараар хүрээ байшин барьж болно, улирлын чанартай эсвэл байнгын оршин суух... Бүх карказан байшингууд нь насанд хүрэгчдэд зориулсан цогц техникийн барилгын багц бөгөөд зааврыг дагаж мөрдвөл угсардаг.

K-д зориулсан энэ баримт бичиг
нуман байшин нь тэдний зураг юм. Энэ бол зөвхөн албан ёсны баримт бичиг төдийгүй таны сонгосон хүрээний байшин нь бүх техникийн норм, чанарын стандартуудтай бүрэн нийцэж байгаа бөгөөд танай бүс нутгийн цаг уурын нөхцөлд тохирсон байх баталгаа юм.

Байшингийн угсралт, угсралтын ажлыг нарийвчлан тодорхойлсон эдгээр баримт бичгийг барилгын эхэн үе шатанд боловсруулсан байх ёстой. Мөн өртөг хүрээ байшин байшинг угсрахад шаардлагатай бүх барилгын материалыг тодорхой харгалзан үзсэн тооцоонд будсан болно.

Байшингийн баримт бичиг, зураг төслийг боловсруулж дуусгах

Зураг төсөл хүрээ байшин Нарийвчилсан төлөвлөгөө, диаграмм, угсрах, суурилуулах нарийвчилсан зааврыг багтаасан 100 орчим хуудас агуулсан том хэмжээтэй баримт бичиг юм.

Уламжлалт байдлаар бүх баримт бичгүүдийг үндсэн гурван хэсэгт хувааж болох бөгөөд ингэснээр зааврыг ашиглахад илүү хялбар, хялбар болгоно.

Энэхүү гарын авлагыг байшин угсарч сурах туршлагагүй, мэргэжлийн болон шинэхэн барилгачид хоёулаа уншдаг. Гэхдээ илүү сайн суурилуулахын тулд баримт бичгийн талаар дор хаяж бага зэрэг ойлголттой байх хэрэгтэй. Хавсаргасан баримт бичигт тодорхойлолт, барилгын ажлын тодорхой дараалал, үйлдвэрлэлийн тодорхой цаг хугацаа болон бусад чухал мэдээллийг агуулсан болно.

Мөн баримт бичигт уурын хаалт ба салхины хамгаалалтыг хэрхэн яаж хийх талаар нарийвчлан бичсэн байдаг, ГОСТ ба СНиП-ийг янз бүрийн нөхцөлд хүчин төгөлдөр зааж, цонх, хаалганы нүхийг сонгох зарчмыг зааж өгсөн болно. Түүнчлэн нэг давхар суулгах ерөнхий зөвлөмжүүд байдаг.

Янз бүрийн төрлийн суурийг барих нарийвчилсан гарын авлага

Энэхүү гарын авлагад та суурийн барилгын ажилд шаардагдах хүрээ байшингийн ажлын зургийг олох болно.

Суурийг суурилуулах, цутгах нарийвчилсан зааварт зөвхөн суурийн хэмжээ, гүнээс гадна суурийн хэвийг хамгийн бага хугацаа, бага зардлаар зөв байрлуулах талаархи чухал мэдээллийг багтаасан болно.

Түүнчлэн, суурийг суурилуулах баримт бичигт арматурын тооцоо, түүний төрөл, угсралтын схем орно. Доод хоолойг суурийн сууринд бэхлэх өгөгдлийг зааж өгнө.

Баримт бичгийн хамгийн том хэсэг Энэ заавар уу? Үүнд байшингийн үндсэн хэсгийг угсрах тухай мэдээлэл орно.

Бүх утасны хүрээ зураг улсын байшин дам нурууг бэхлэх, угсрах, тулгуур самбар суурилуулах, байшингийн дээд бэхэлгээг тохируулах схемийг төлөөлнө. Хэрэв энэ нь мансарда бүхий нэг давхар хүрээ байшин бол дээврийн өрөөг зохион байгуулах нарийвчилсан зааврыг хавсаргав. Хүрээний ханыг зөв тохируулах, булангийн байгууламжийг угсрах, дотоод даацын болон гоёл чимэглэлийн хуваалтыг суурилуулах талаар баримт бичиг байдаг.

Хана байрлуулах нарийвчилсан төлөвлөгөөг хавсаргасан бөгөөд энэ нь байшингийн бүх орон зайн ердийн зураг төсөл, эсвэл байшингийн дотоод засал чимэглэл, түүний зохион байгуулалтын зураг төслийг өмнө нь захиалагчтай тохиролцсон болно.

Мөн зураг төслийн баримт бичигт оруулсан болно. Байшингийн ерөнхий бүтцийг хангаж, дээвэр, хашаа, өргөгчийн тусгай хувилбарыг боловсруулсан болно. Зуслангийн байшин барих, угсрах явцад буюу 6х9 хэмжээтэй ажлын баримт бичиг шаардлагатай бүх нарийн ширийн зүйлс, элементүүд, цонхны бүтэцтэй байх ёстой.

Улирлын шинж чанартай барилгуудын хувьд нэг шилтэй давхар бүрхүүлтэй цонхыг ихэнхдээ бүх байгууламжийн өртгийг бууруулах, байшин барихад ашигладаг. жилийн турш оршин суух хоёр танхимтай хуванцар цонх байдаг.

Энэ схемийн дагуу боломжтой юм. Стандарт хүрээний байшинг газар дээр нь угсардаг - энэ бол модоор хийсэн, тусад нь нийлүүлсэн, үндсэн карказыг угсарч дуусгасны дараа оёдог хүрээ юм. Самбар байшинг угсрах технологийн процесс арай өөр байх болно. Үндсэн гэрэлт цамхагуудыг суурь дээр тавьж бэхэлгээ ба эд ангиудыг угсардаг. Бамбай нь өөрөө хананы элементүүд бөгөөд тэдгээрийг хэвтээ гадаргуу дээр угсарч, дараа нь суурь дээр суурилуулсан болно.

Төслийн нарийн төвөгтэй байдлаас хамааран хананы зузааныг ихэвчлэн 270 мм хүртэл сонгоно. Энэ нь шаардагдах дулаан тусгаарлах түвшинг хангаж, хаягдал материалын хаягдлыг зөвшөөрөхгүй. Ашигт малтмалын ноосыг ихэвчлэн дулаалга, хуурай ханыг дотоод засал чимэглэлийн зориулалтаар ашигладаг. Дээвэр нь металл хавтангаар хучигдсан байдаг. Гэхдээ 6x8 зураг бүхий хүрээ байшингийн стандарт төслүүдийг захиалагчийн хүсэлтээр өөрчилж болно гэдгийг тэмдэглэх нь зүйтэй.

Бүх хэрэгслийг байрлуулах, суурилуулах талаархи дэлгэрэнгүй заавар

Хийн хоолой, цахилгаан сүлжээ, ариутгах татуурга, усан хангамж - эдгээр нь орчин үеийн хүрээ байшингийн гол хэсгүүд юм. Энэ байгууламжийг тохь тухтай ашиглахаас гадна бүх бүтцийн найдвартай байдал, чанар нь тэдгээрийг суурилуулах, суурилуулах ажлын зөв эсэхээс хамаарна.

Зааврын энэ хэсэгт та хэдэн байшингийн унтраалга, залгуур хэрэгтэй болохыг олж мэдэх боломжтой.

Эдгээр зарчмууд нь сантехник, агааржуулалт, ариутгах татуургын шугамд мөн адил хамаарна. Хүрээний байшингуудын сайн боловсруулсан төслүүдэд харилцаа холбооны бүх уулзвар, маршрутууд орно. Инженерийн шугам сүлжээ, тэдгээрийн холболтын журам нь инженерийн шугам сүлжээг суурилуулах, суурилуулах баримт бичигт байдаг.

Хүрээний байшинг барих тооцоо

Нэг давхар карказан байшинг барьж эхлэхэд хамгийн том аюул бол барилгын бүх төсвийн тооцоог буруу тооцоолж, шаардлагатай бүх барилгын материалыг тооцоогүй явдал юм. Хамгийн тохиромжтой тохиолдолд процесс тодорхойгүй хугацаагаар сунжирч магадгүй бөгөөд хамгийн муу тохиолдолд төсөл нь царцаж, ажил зогсох болно.

Ийм нөхцөл байдлаас зайлсхийхийн тулд өөрөө хүрээ байшин барихдаа төслийн баримт бичгийг мэргэжилтнүүдээс захиалах хэрэгтэй.

Нэг давхар карказан байшингийн үнэгүй зураг, тэдгээрийн схемд тусгай нарийвчилсан тооцоо багтсан болно. Энэ нь барилгын үе шат бүрт өнхрөх, метр, килограммаар хичнээн хэмжээний барилгын материал шаардлагатай байгааг харуулж, зах зээлийн үнийн тодорхой хязгаарыг заана.

Хэрэв та байшинг үе шаттайгаар барьж байгаа бол барилгын бүх материалыг худалдаж авахад шууд мөнгө зарцуулах шаардлагагүй болно. Байшинг үе шаттайгаар барьж байгуулах тул та тэдгээрийг аажмаар худалдаж авах боломжтой болно.

Энэ нь хадгалах, хүргэх, буулгах үүднээс нэлээд тохиромжтой юм. Энэ асуулт нь байшин барьж буй барилгачдад хамаатай юм цэцэрлэгийн талбай... Бага зайтай байшинг суурилуулах, барилгын бүх материалыг цэгцлэх, гаднах хур тунадаснаас хамгаалах нь бараг боломжгүй болно.

Сайхан үнэгүй төсөл

Сайн хүмүүс нь хүрээ байшин барих үе шат бүрт шаардлагатай ажлын зураг, нарийвчилсан төлөвлөгөө, диаграмм юм.

Энэ төрлийн баримт бичгийг үзсэний дараа байшин барихтай холбоотой асуулт гарахгүй. Төслийн өндөр чанартай, ойлгомжтой баримт бичиг нь барилгын талбай дээрх бүх ажлыг төлөвлөх, бүх алдааг багасгах өргөн боломж юм.

Нэмж дурдахад чанартай, сайн хийцтэй дизайн нь барилгачдын ажлыг оновчтой болгож, хөрөөдөх ажил, материалын тохируулгыг багасгаж, барилгын ажлын цаг хугацаанд ихээхэн хэмнэлт гаргахад хүргэдэг.

Мөн барилгын материалыг огтолсны дараа төлөвлөөгүй хог хаягдлаас зайлсхийх боломжтой бөгөөд ингэснээр бодит хэмнэлт гаргах болно. Үүнийг тодорхой төсөлд зориулж тусгай материалыг сонгох, эсвэл одоо зах зээл дээр байгаа материалыг харгалзан карказан байшингийн төслийг боловсруулах замаар хийж болно. Хананы талбайн хэд дахин их хэмжээтэй хуудас материал нь бүрээсийг маш хурдан бөгөөд шаардлагагүй хог хаягдалгүйгээр хийх боломжтой болгодог.

Сайн, чанартай төсөл нь зардлыг өөр аргаар бууруулах боломжтой. Жишээлбэл, төсөл нь ирээдүйн барилгын ажилд хэвний ажилд зориулж модыг ашиглах боломжийг олгодог бөгөөд энэ нь ихээхэн хэмжээний зардал хэмнэх, ихээхэн хэмнэлт гаргахад хүргэдэг.

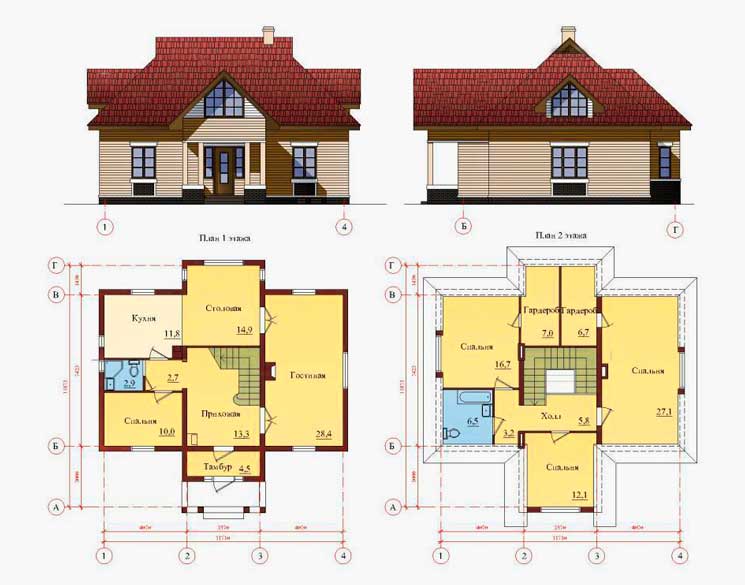

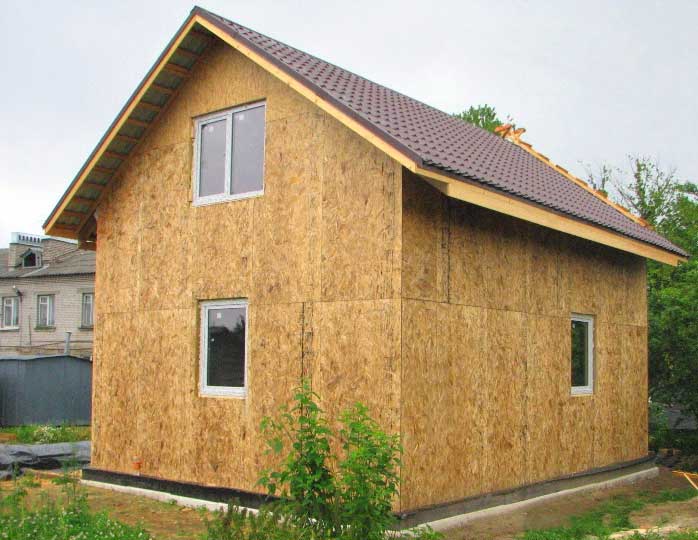

Нэг давхар хүрээ байшин: үнэгүй төсөл, зураг

Үнэгүй төслүүд нь барилгачдын дунд өргөн тархсан тодорхой домог юм.

Татаж авах эсвэл олох дууссан төсөлЭнэ нь таны сэтгэлд бүрэн нийцэх болно. Байшингийн зарим хэсгүүдийн хэдэн зуун үнэгүй зураг, нэг давхар хүрээ байшингийн янз бүрийн зохион байгуулалт, загвар, фасадыг засах сонголтууд байдаг. Гэхдээ сүлжээнд өндөр чанартай, найдвартай төсөл байхгүй байна.

Энэ нь зөвхөн зохиогчийн эрхийг зөрчсөнөөс гадна хүрээ байшин, зураг төслийг боловсруулсан бүх төслүүд нь барилгын тодорхой нөхцөлд зориулж боловсруулсан цогц баримт бичиг юм. Энэхүү баримт бичигт хөрсний төрөл, газрын доорхи усны түвшин, тэдгээрийн давхрага зэргийг харгалзан үздэг бөгөөд эдгээр үзүүлэлтүүд нь суурийг зөв сонгох, даацын ачааллыг тооцоолоход тусалдаг.

Өнгөц харахад ижил төстэй нэг төрлийн карказан байшингийн хувьд ч ялгаагүй тусгалаа олсон байдаг төслийн баримт бичиг... Тодорхой тохиолдол бүрт өөр өөр барилгын материал, өөр өөр дулаалгын давхарга, өөр цоож, дээврийн төхөөрөмж ашигладаг. Өөр өөр бүс нутагт байрладаг нэг хүрээ байшингийн хэрэгслүүдийг хүртэл янз бүрээр зохион байгуулж болно.

Интернет дэх үнэгүй төслүүдийг бага багаар олж болно улсын байшин барилгын хуучин жилүүд. Хэдийгээр хамгийн сүүлийн үеийн технологи, барилгын материал, техникийн энгийн шийдлүүд гарч ирэхэд эдгээр нь жинхэнэ баримт бичиг болж чадахгүй.

Баримт бичиг, зураггүйгээр карказан байшин барих нь баримт бичигтэй харьцуулахад 25% -иар илүү үнэтэй байх болно.

Дүрмээр бол дундаж хүрээ байшингийн түлхүүр гардуулах багц баримт бичгийн өртөг нь ойролцоогоор 10 мянган рубль болно. Дунджаар дууссан төслийн өртөг нь бүх ажлын зардлын 5% -иас хэтрэхгүй бөгөөд ихэвчлэн 2% байдаг. Түүнчлэн, өндөр чанартай баримт бичиг байгаа нь төсвийн ихэнх хэсгийг хэмнэх боломжийг олгоно.

Хэзээ бүрдүүлдэг давхар төлөвлөгөө, дараа нь байрны нэрс тэдгээрийг зааж өгөх ёстой. Үүнийг дараахь аргаар хийж болно.

Тэднийг байрны хүснэгтэд (тайлбар) авчир

Тэдгээрийг зураг дээр шууд зааж өгөөрэй

Хоёрдахь тохиолдолд өрөөний дугаарыг дугуйлан байрлуулсан байх ёстой. Хэрэв тодорхой өрөөний зорилго нь нэр заахгүйгээр тодорхой бол түүнийг зураг дээр хэрэглэхгүй. Ихэнх тохиолдолд үүнийг хөрвүүлэх үед хийдэг амьдрах орчны төлөвлөгөө.

Эхний ердийн давхрын төлөвлөгөө

Тоосго бүхий орон сууцны ердийн давхарт зориулж төлөвлөсөн төлөвлөгөөний жижиг хэсгийг харуулсан зургийг доор харуулав. Энэхүү төлөвлөгөөнд хэмжээс ба хэмжээсийн шугам, түүнчлэн зохицуулалтын тэнхлэгүүдийг харуулсан болно.

Хонгилоос гарах агааржуулалтын хоолойн холболтыг P тэнхлэгийн дагуу уртааш ханан дээр байрлуулсан болно. Барилгын хувьд агааржуулалтын суваг Хөндлөн хана нь тусгай зургийн ангилалд багтдаг ханан хананы цэвэрлэгээг ашигладаг. Төлөвлөгөөнүүд нь хаалган дээр дүрслэгдсэн бүх хаалга аль чиглэлийг онгойлгох ёстойг зааж өгдөг. Доорхи төлөвлөгөөнд галын аюулгүй байдлын талаархи хүлээн зөвшөөрөгдсөн, мөрдөж буй дүрэм, журмын дагуу орох хаалга нь гадна, орон сууц руу хөтөлдөг хаалганы үүд дотогшоо нээгдэх ёстойг харуулав. Илэрхийлэх цонхны блок Төлөвлөгөөнд OK2 ба OK3 тэмдгийг ашигласан болно. Mezzanines нь ташуу ташуу тэгш өнцөгтүүдийг ашиглан дүрслэгддэг.

Тохирох хэсгүүдийг бий болгоход шаардлагатай зүсэгдсэн онгоцнуудын байрлалыг төлөвлөгөөнд 1 - 1 ба 2 - 2 гэсэн нээлттэй шугамуудаар харуулав.

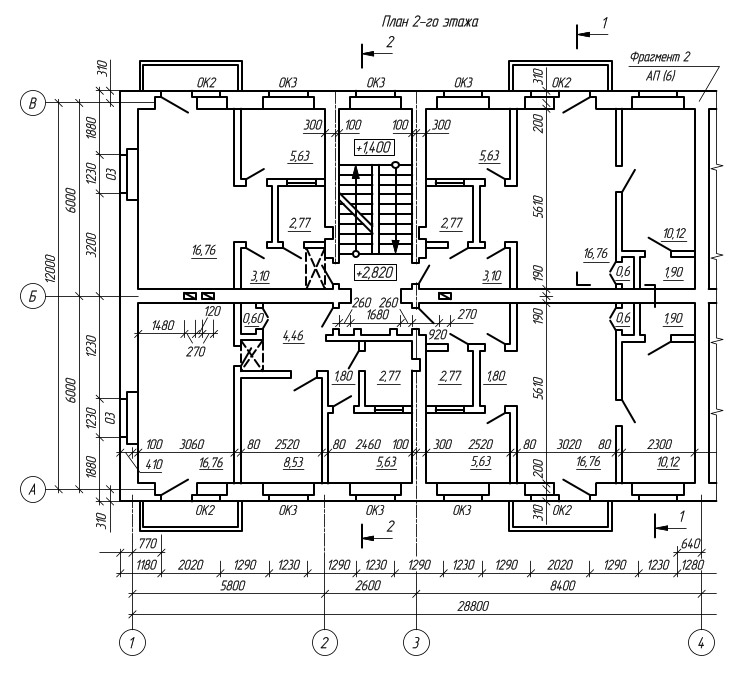

Хоёрдахь ердийн давхрын төлөвлөгөө

Одоогийн мөрдөж буй журмын дагуу тусдаа өрөөнүүдийн хэмжээ давхар төлөвлөгөө наалддаггүй. Үнэн хэрэгтээ тэдгээрийг илүү өргөн цар хүрээтэй хэсгийн төлөвлөгөө гэх мэт баримт бичигт нэмж оруулсан болно. Энэ нь зөвхөн бүгдийг биш юм шаардлагатай хэмжээсүүд, гэхдээ бас хуваалтуудын тэмдэглэгээ (PG), хаалганы тэмдэглэгээ (D). Нэмж дурдахад хэсгийн төлөвлөгөөнд бас багтсан болно тоног төхөөрөмжийн зориулалт гал тогоо, угаалгын өрөө.

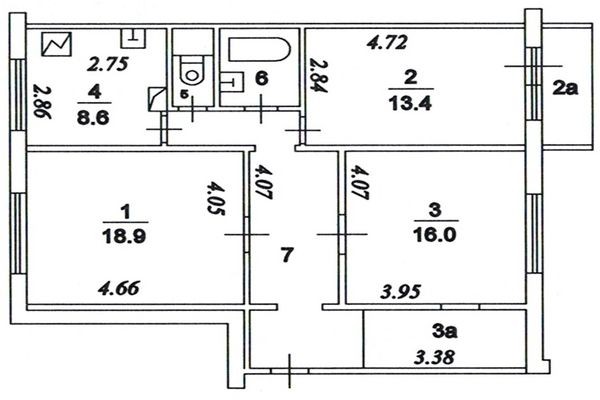

Доорх зурагт ердийн байршил бүхий хоёр өрөө байр байрладаг барилгын хэсэг хэсгүүдийн зургийг харуулав. Энэхүү төлөвлөгөө нь дараахь зүйлийг заана.

Бүх өрөөний хэмжээ

Бүх өрөөний талбай (доогуур зурсан дугаар)

Орон сууцны амьдрах орчин, ашиглалтын талбай (бутархайгаар заана)

Хаалганы блок (DK, D2, D3, D4)

Тагтны хаалганы блокуудын брэндүүд (BDU1p)

Хуваалтууд (PG6, PGS21)

Framugi (F4)

4 тэнхлэгийн дагуу зэргэлдээ хоёр орон сууцны хооронд байрлах хуваалт нь хуваагдана. Энэ нь PG1 гэсэн хоёр хуваалт үүсгэдэг бөгөөд тус бүр нь 100 миллиметр зузаантай. Бусад бүх хуваалтуудын зузаан нь 80 миллиметр юм. Барилгын баримт бичгийг боловсруулах одоогийн дүрэм, журмын дагуу AU багцад багтсан ажлын зургийг ариун цэврийн тоног төхөөрөмж, барилга байгууламжийн элементүүдийг дүрслэхэд ашиглаж болно.

Орон сууцны байшингийн ердийн давхрын хэсэг

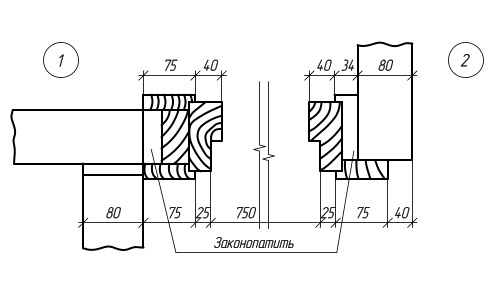

Модон хайрцаг угсралт

Тусгаарлах зургийг хуваалт самбар гэх мэт бүтэц, мөн янз бүрийн угсралт, модон хайрцагны хэсгүүдийг илүү том хэмжээгээр дүрслэн харуулдаг. Зүүн талын зураг дээр харуулсан тэдгээр дээр 1, 2-р зангилааны дэлгэрэнгүйг өргөтгөлийн элементүүдээр дүрсэлсэн болно (төлөвлөгөөнд тэдгээрийг тойрогоор тэмдэглэсэн). Хэсэг хэсгүүдийн зураг дээрх нөхцөлт зургуудын тусламжтайгаар цементэн зуурмаг, модон элемент гэх мэтийг үзүүлэв.

Байрыг дуусгах мэдэгдлийг төслийн архитектур, барилгын хэсэгт зургийн багцад оруулсан болно. Энэ нь бүх өрөөнд байдаг хана, шал, тааз, хуваалт, мөн арматурын өнгөлгөөний чанар, шинж чанарыг илтгэнэ.

Байрны өнгөлгөөний хуудас

Бүх элементүүдийг үйлдвэрлэлийн аргаар үйлдвэрлэдэг угсармал барилга байгууламжийг төлөвлөхдөө (самбар, самбар), шалны төлөвлөгөөг зураг зурах бөгөөд зөвхөн үндсэн хэмжээсүүдийг ашиглана. Шалны төлөвлөгөөнөөс гадна угсралтын схем, төлөвлөгөөг хийдэг. Тэд бүтцийн бүх элементүүдийн тэмдэглэгээ, байрлалыг бие биетэйгээ харьцуулж харуулдаг. Угсармал бүтэц зохион байгуулалтын схем ба угсралтын төлөвлөгөө нь KZh брэндийн зургийн багц (төмөр бетон хийц) -ийн салшгүй хэсэг юм.

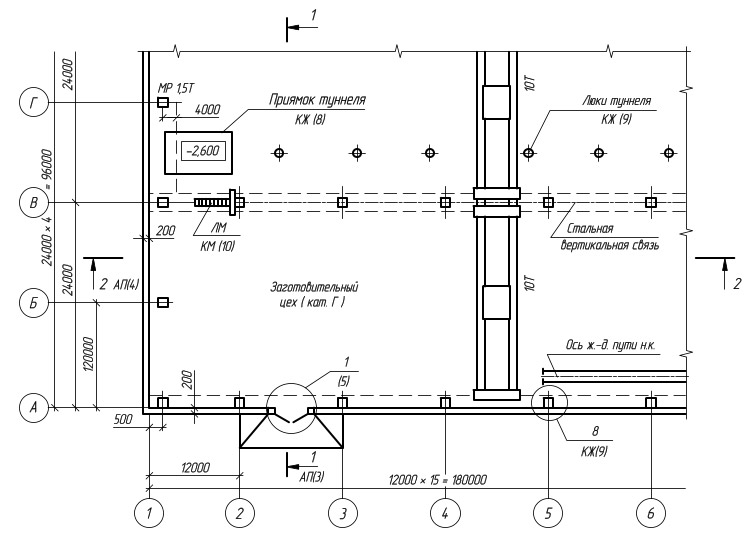

Худалдан авах ажиллагааны дэлгүүр төлөвлөгөөний хэсэг

1: 400-ийн масштабаар хийсэн үйлдвэрлэлийн барилгын төлөвлөгөөнд бүх үндсэн элементүүд нь энэ болон бусад багц (KM, KZh, AR) -ын нарийвчилсан зураг (өөрөөр хэлбэл гадаад элементүүд), тайлбарласан бичээсүүдтэй хоёулаа хавсаргасан болно. Зангилаа дугуйлангаар тэмдэглэсэн, тавиур дээр дэлгэрэнгүй дугаарыг харуулсан, зураг зурах хуудасны холбоосыг өгсөн болно. Гүүрэн кранууд 10 тонн даацтай байхыг хатуу нимгэн шугамуудаар харуулсан бөгөөд зүсэгдсэн газруудыг 1 - 1 ба 2 - 2 хэсгийн шугамаар тодорхойлно.

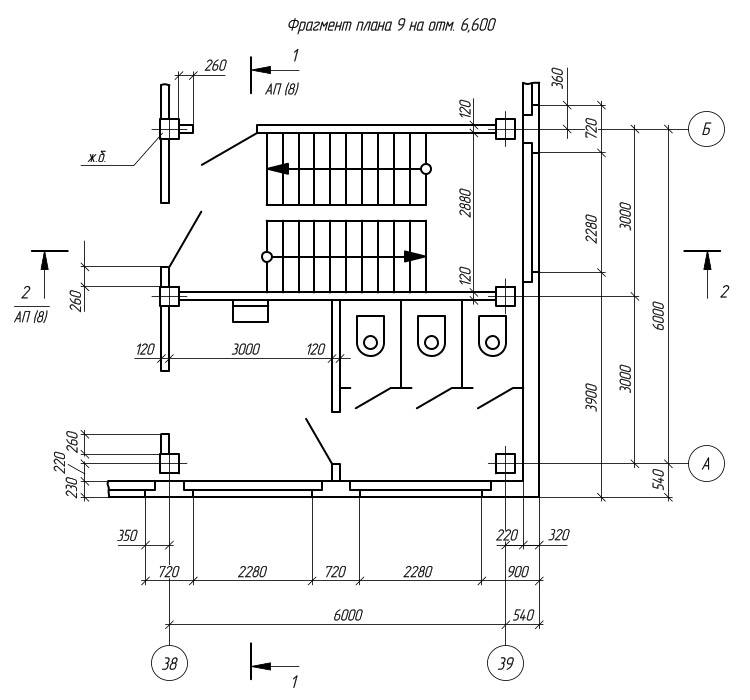

Илүү их хэмжээгээр (1: 100) "6.600 дахь 9-р төлөвлөгөөний хэсэг" -ийг гүйцэтгэсэн. Нөхцөлт зураг Материалыг багана, хуваалт хэсэгт байрлуулсан бөгөөд цонхны нээлхийн дөрөвний нэг, ариун цэврийн хэрэгслийн элементүүдийг үзүүлэв.

Үйлдвэрлэлийн барилгын төлөвлөгөөний зураг

AU-ийн архитектур, барилгын зургийн багцад багтсан болно давхар төлөвлөгөө дээвэр, газар доорхи өрөө, байгууламж, хуваалтуудын зохион байгуулалт зэргийг багтаасан болно.

Ирээдүйн байшинд зориулж төсөл худалдан авахдаа байшингийн эзэн ердийн ба хувь хүний \u200b\u200bгэсэн хоёр төрлийн төсөл байдаг гэдгийг ойлгох ёстой. Эдгээр төрлийн төслүүд нь хэд хэдэн онцлог шинж чанаруудаар тусгаарлагдсан байдаг. Үүний зэрэгцээ, стандарт төслүүдийн зарим элементүүдийг хөгжүүлэгчид бие даан шилжүүлж, эсрэгээр нь дизайны шийдлүүдийг зээлээр авч, стандарт хэлбэрээр хуулбарлаж эхэлдэг.

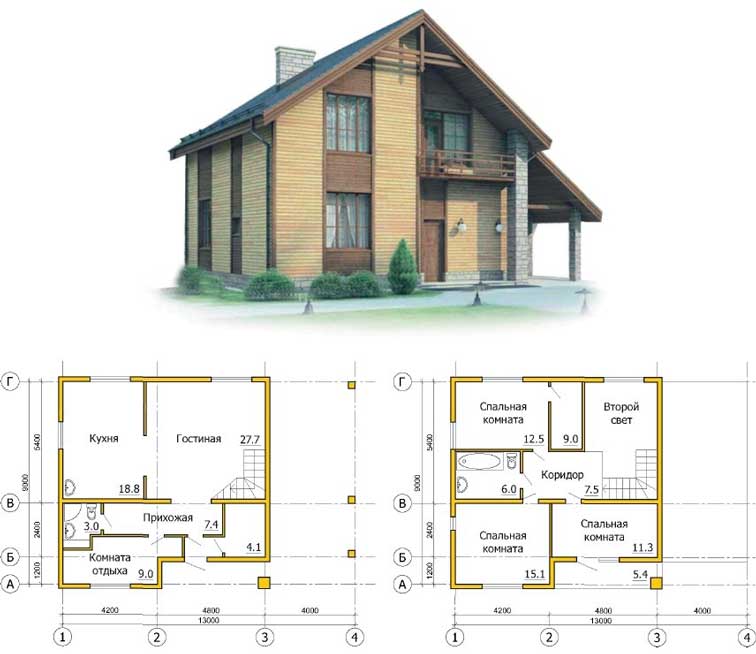

Хувь хүний \u200b\u200bболон ердийн загвар

Ердийн төсөл гэж юу вэ? Энэ бол барилгын бүх бүтцийн элементүүдийн нарийвчилсан судалгааг хийж, шаардлагатай бүх тооцоог хийж, ажлын зураг төслийг яг нарийн мөрдөж хийсэн бэлэн төсөл юм. Зураг төслийн баримт бичигт үндэслэн тодорхойлолтыг боловсруулж, материалын хэмжээг харуулна. Зөвхөн барилгын зарим элементүүдтэй холбоотой ердийн төслүүд байдаг, жишээлбэл, фасад эсвэл тусдаа өрөөтэй.

Тус тусад нь бий болгосон зуслангийн байшингийн төсөл нь зөвхөн үйлчлүүлэгчийн хэрэгжүүлсэн санаа дээр тулгуурладаг. Хувь хүний \u200b\u200bтөслийг бий болгохдоо хөгжүүлэгч тухайн газарт судалгаа хийж, инженерийн судалгаа хийж, зориулалтын газар дээр байшинг байрлуулах ажлыг дууриаж хийдэг. Ийм төслийн дагуу барьсан барилгын хуулбартай уулзах магадлал маш бага байгааг даруй тэмдэглэх хэрэгтэй.

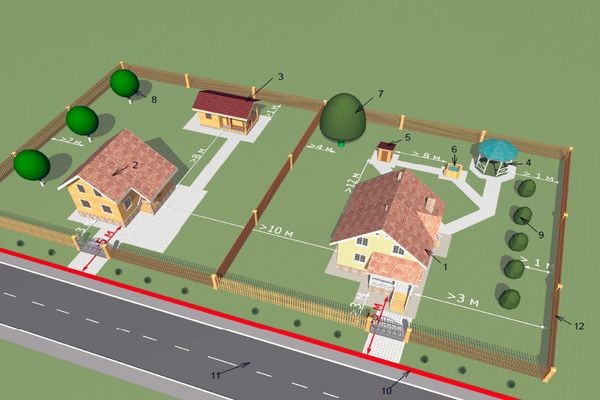

Талбайн загварчлал

Хүрээний байшингийн зургийг татаж авах боломжтой юу?

Хотоос гадуур байшин барихыг өдөөж буй сэдэл бол хот доторх орон сууцны өндөр өртөг бөгөөд үүнтэй ижил мөнгөөр \u200b\u200bта илүү тохилог байшин барьж болно. Хямд өртөгтэй орон сууц барих нэг арга бол модон эсвэл төмөр карказан байшин эсвэл зуслангийн байшин барих явдал юм.

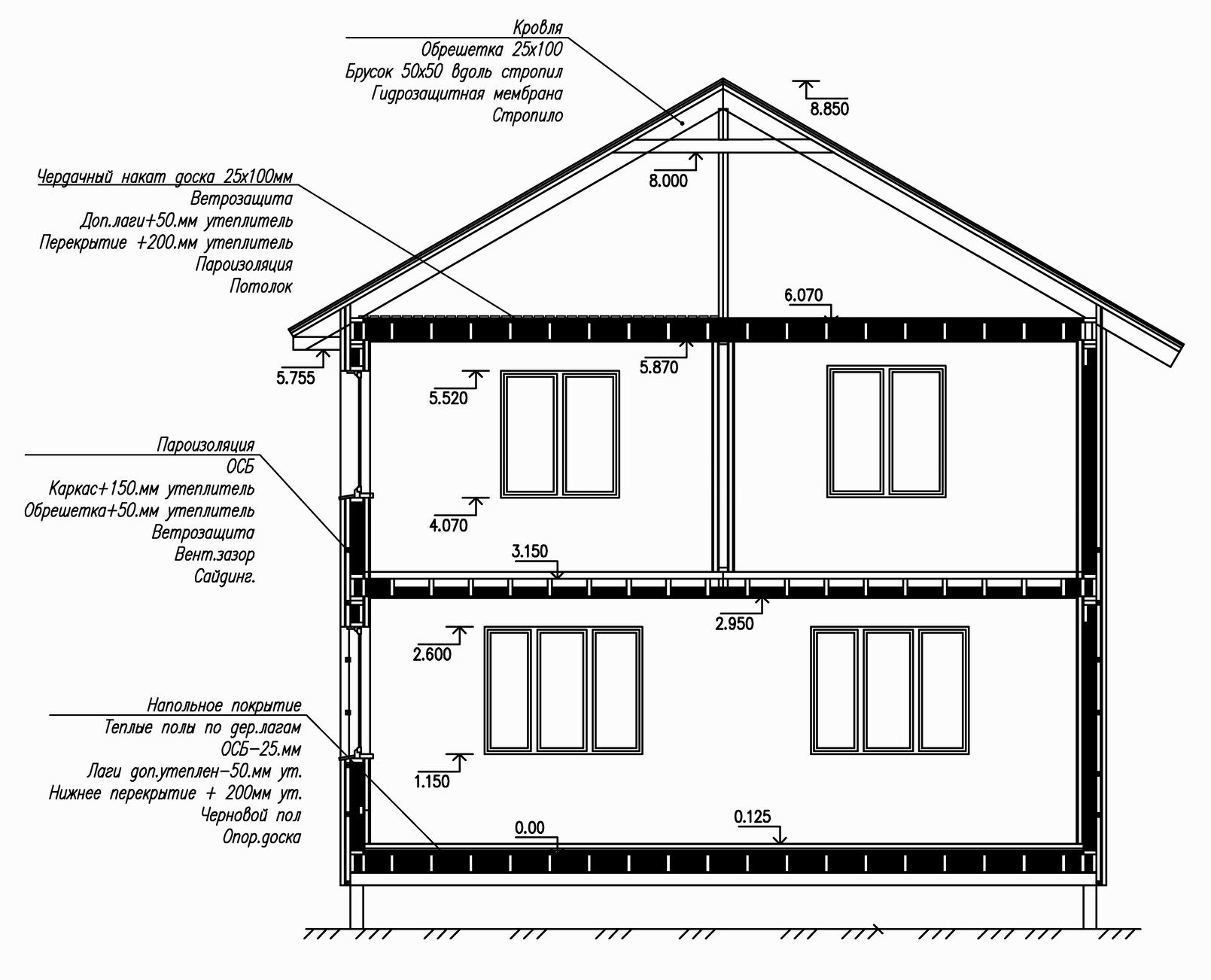

Барилгын хэсэг

Энэ шийдвэрийг гаргасны дараа ирээдүйн байшингийн эзэн хүрээ байшингийн зургийг идэвхтэй хайж эхэлдэг. Аз болоход та Интернетээс бүх зүйлийг олж болно. Гэрийн эзний онцгой баяр баясгалан нь зохиогчдын үзэж байгаагаар барилгын бүх нарийн ширийн зүйлийг харуулсан видео зааврын багцаас үүдэлтэй юм. Гэхдээ үнэн хэрэгтээ энэ нь бүхэлдээ зөв арга биш юм. Барилга угсралтын зураг, бусадтай адил зөвхөн мэргэжилтнүүд бүрэн, зөв \u200b\u200bунших боломжтой байдаг. Энэ тохиолдолд эдгээр нь барилгын инженерүүд юм. Энэ нь бүтцийн элементүүдийг буруу тайлбарлах магадлал маш өндөр бөгөөд энэ нь угсралтыг буруу үйлдвэрлэх алхам юм.

Нэмж дурдахад, татаж авсан зургийн багц нь бүрэн бус эсвэл хэн нэгний дуусаагүй хөгжил байж болзошгүйг та ойлгох ёстой. Дашрамд хэлэхэд, ийм баримт бичигт алдаа дутагдал гарахгүй гэсэн баталгаа байхгүй.

Хэрэв танд сайн зураг төсөл олдвол яах вэ?

Интернетээс үнэгүй бэлэн баримт бичгийн багцыг олж авсан ч гэсэн бүрэн гүйцэд хийгдсэн бөгөөд байшин угсрах бүх зааврыг агуулсан байсан ч та барилгын ажлыг эхлүүлэх боломжгүй хэвээр байна. Яагаад? Тиймээ, баримтжуулалтыг боловсруулагч нь тодорхойгүй байгаа тул энэ нь дор хаяж олдсон баримт бичгийн багцыг барилга угсралтын ажил гүйцэтгэх талбайн бодит нөхцөл байдалд нийцүүлэн шалгах мэргэжилтнүүдтэй холбоо барих шалтгаан болно. Зургийн дагуу суурийг хийх, хөрстэй нийцэж байгаа эсэхийг шалгах шаардлагатай.

Энэ нь татаж авсан баримтууд сайн харагдаж байсан ч гэсэн та гуравдагч талын мэргэжилтнүүдийн оролцоогүйгээр хийх боломжгүй юм. Эцсийн эцэст, бүх зургийг бэлэн болгоод хэд хэдэн мэргэжилтэн шалгасны дараа л албан ёсоор барилгын ажлыг эхлүүлэх боломжтой юм.

Зураг дээр юу харагдах ёстой вэ?

Хүрээний байшингийн зураг нь зөвхөн байшингийн эзний санаа бодлыг цаасан дээр эсвэл дэлгэцийн дэлгэц дээр буулгах явдал биш юм. Үүний үр дүнд зураг зурах нь барилгын ажлын төлөвлөгөөний нэг хэсэг болох бөгөөд барилгын зөвшөөрөл олгох байгууллагуудтай уялдуулан зохицуулах болно.

Зургийн баримт бичгийг гүйцэтгэх ердийн хуваарь нь 1-ээс 20-оос 1-500 хооронд хэлбэлздэг. Эхнийхийг ашиглахад зураг дээр шаардлагатай бүх зүйл харагдах болно, том барилга байгууламжийг төлөвлөхдөө хоёр дахь хуваарийг ашиглана. Зураг зурахдаа барилгын бүтцийн элементүүд, бэхэлгээ гэх мэт стандартын тэмдэглэгээг ашиглах шаардлагатай байдаг. Дашрамд хэлэхэд барилгын ажлын явцад зарим нэмэлт зураг, ажлын зураг төслийг хийх шаардлагатай болно. Энэ бол ердийн үзэгдэл бөгөөд үнэн хэрэгтээ туршлагатай дизайнерууд хүртэл барилгын ажлын явцад гарч буй бүх нарийн мэдрэмжийг урьдчилан харахад хэцүү байдаг.

Хүрээний байшингийн баримт бичигт өчүүхэн зүйл байхгүй, гэхдээ хоёр бүтэц нь өөрсдийгөө онцгой анхаарч үзэх шаардлагатай байдаг - энэ бол суурь ба хүрээ юм. Газар судлаачдын явуулсан судалгааны үр дүнд үндэслэн суурийн төрөл, хийцийг хийх шаардлагатай байна. Эдгээр баримт бичигт суурь хавагнах, ус үл нэвтрэх, байшингийн доор байрлах подвал, подвалын өрөөг хүйтэн агаараас тусгаарлах арга хэмжээг боловсруулсан байх ёстой. Үүний дагуу зураг нь суурь бүтцийг суурилуулах бүх нарийн мэдрэмжийг тусгаж, хэмжээсийн зайлшгүй заалт бүхий байх ёстой.

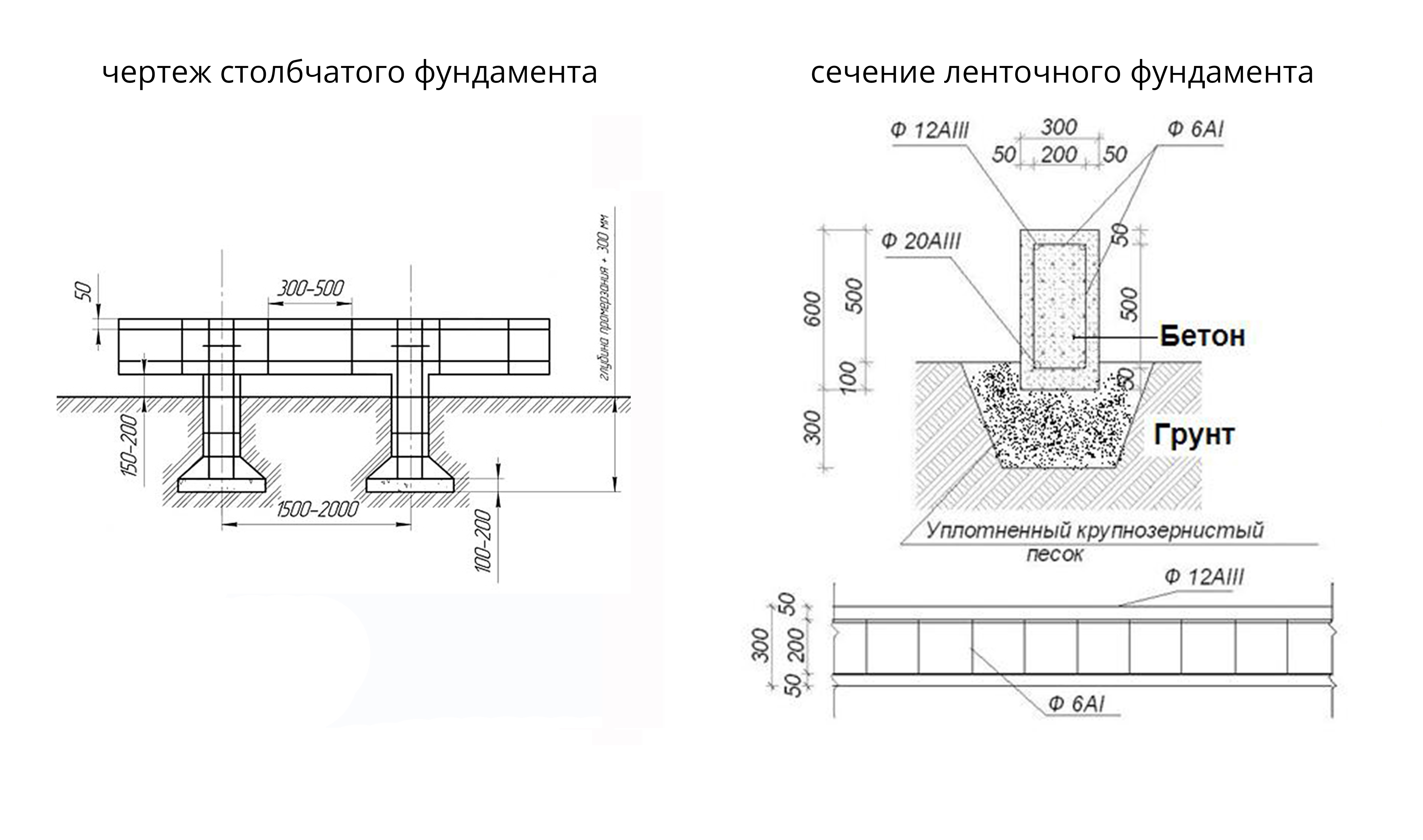

Баганан ба тууз суурийн зураг

Хүрээний хувьд баримт бичигт тусгай шаардлага тавигдана. Үнэн хэрэгтээ энэ нь барилгын ашиглалтын явцад үүсэх бүх ачааллыг авдаг даацын бүтэц юм. Зургийг зөвхөн хүрээний зангилааны бат бэхийн тооцоонд үндэслэн боловсруулдаг бөгөөд эдгээр тооцоо нь техникийн баримт бичгийн салшгүй хэсэг бөгөөд мэргэжилтнүүд шалгаж байх ёстой.

Хүрээний диаграмм

Хүрээний байшингийн хананд зураг зурахад юу урьдчилан харах шаардлагатай вэ?

Хүрээ ба карказан байшинд хана босгох нь зургийн багц нь байрны зураг төсөл, бүх давхрын болон тусдаа өрөөнүүдийн аль алиныг нь агуулсан байх ёстой гэсэн үг юм. Энэ нь мансарда эсвэл гарааштай нэг давхар байшин байх нь хамаагүй.

Эдгээр нь өрөөнүүд болон бусад өрөөнүүдийг үүсгэдэг хуваалтуудыг суурилуулах байршлыг заана.

Барилга угсралтын хувьд стандартчилагдсан эд анги эсвэл дэд угсралтыг ашиглахыг зөвлөж байна, жишээлбэл, байшингийн дотор хана, хуваалтанд суурилуулах хаалга, цонхны блок.

Үнэн хэрэгтээ ижил хэмжээтэй хэд хэдэн блокыг ижил тооны цонх, хаалганы бүтцээс өөр аргаар хийх нь илүү хялбар болно.

Яруу найргийн төлөвлөгөө

Ажлын зураг дээр ашигласан бүх хэсгүүдийн хэмжээг зааж өгөх шаардлагатай. Гэхдээ зургийг тодорхой болгохын тулд шугаман параметрүүдийг зааж өгөхийг зөвшөөрнө. энгийн дэлгэрэнгүй мэдээлэл тодорхойлолтод. Өөрөөр хэлбэл, зураг дээр энэ хэсэг нь тодорхойлолтын дагуу серийн дугаартай байх бөгөөд түүний бүх параметрүүд (хэмжээ, тоо хэмжээ) нь тодорхойлолтын мөрөнд бичигдэх болно. Механик инженерийн зургаас ялгаатай нь барилгачид эд анги, хэмжээст гинжний хэмжээг илүү уучлаарай гэдгийг тэр даруй тэмдэглэх хэрэгтэй. Хязгаарлагдмал хэмжээ, тэдгээрийн хүлцэлийг тодорхойлохдоо ГОСТ 21779-821 ба ГОСТ 25347-82-ийг дагаж мөрдөхийг зөвлөж байна.

Зураг дээр хүрээний бүтцийн бүх нэмэлт элементүүдийн байршлыг зааж өгөх ёстой. Энэ тохиолдолд зураг дээрх шиг тэдгээрийг бэхлэх аргыг зааж өгөх хэрэгтэй.

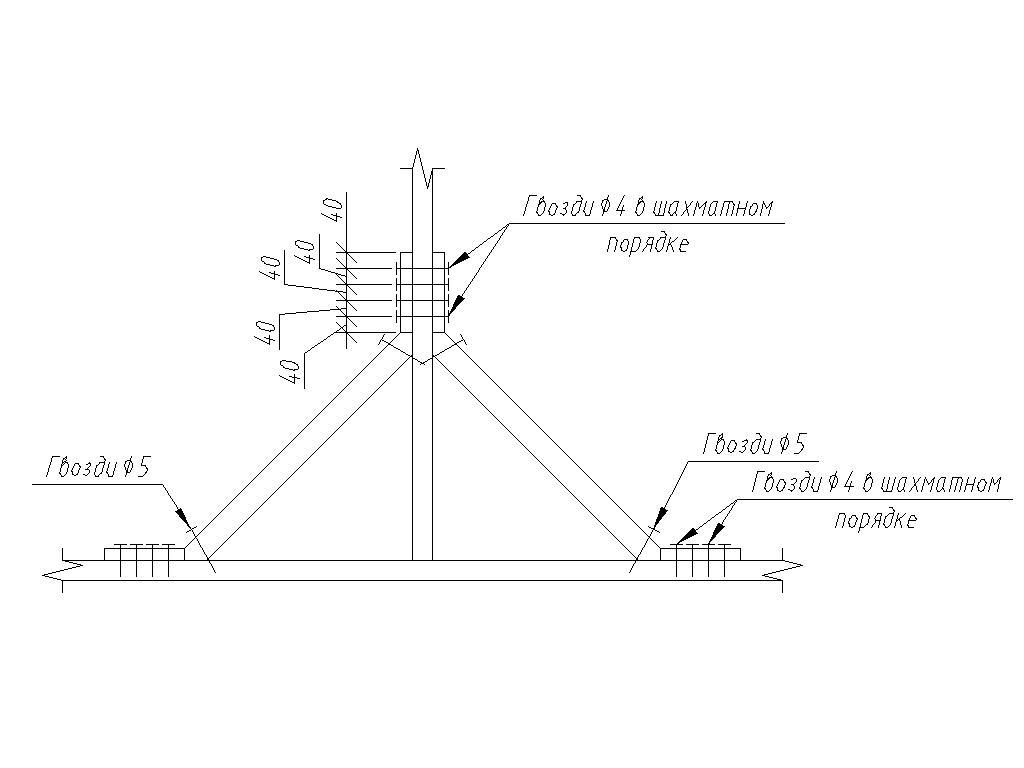

Жийргэвчийн диаграмм

Барилгын урд талын зураг дээр тавиур, цонхны блок, хөндлөн дам нурууны холболтын хэмжээсийг байрлуулах талаархи зөвшөөрөгдөх дээд хэмжээг агуулсан байх ёстой.

Мэргэжлийн дизайнерууд зураг нь ажлыг дуусгах, аль хэдийн хийгдсэн зүйлийг хянахын тулд шаардлагатай хэмжээгээр яг ижил хэмжээтэй байх ёстой гэдгийг ойлгодог. Хэмжээг хэтрүүлснээр төөрөгдөл, алдаа гарахад хүргэдэг.

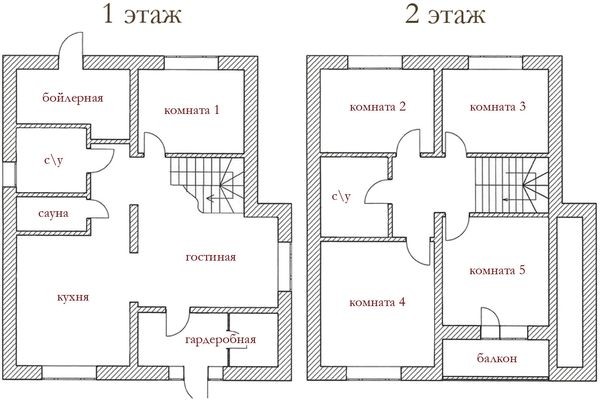

Шалны төлөвлөгөө

Нэмж дурдахад бүх салбарын инженерүүд дагаж мөрддөг дүрэм бий. Бүх техникийн баримт бичгүүдийг хоёрдмол утгагүйгээр тайлбарласан байх ёстой бөгөөд түүний хэрэглээнд ямар нэгэн зөрчилгүй байх ёстой.

Байшингийн бүрэн ажлын төсөлд юу багтдаг вэ

Байшингийн ажлын төсөл

Барилга угсралтын ажилд шаардлагатай бүх баримт бичгийг бүрдүүлж, шалгаж дуусаад л барилгын ажлыг эхлүүлж болно. Ажлын төсөл нь дараах хэсгүүдээс бүрдэнэ.

• Архитектур, барилгын ажил;
• Дизайн;
• Хэрэглээний хэрэгслийг суурилуулах диаграмм;
• Бага гүйдлийн утсыг суурилуулах схем;
• Цахилгаан тоног төхөөрөмж, цахилгаан утас байрлуулах схем.

Жагсаалтад орсон техникийн баримт бичгээс гадна нарийвчилсан зураг төсөлд барилгын ажлын тооцоог оруулсан болно. Бүх боловсруулсан баримт бичиг нь СНиП ба ГОСТ-ийн шаардлагыг хангасан байх ёстой.

Бүх зүйл барилгын ажил мэргэжлийн хүмүүс эсвэл өөрсдийн гараар гүйцэтгэсэн гэрийг батлагдсан төслийн дагуу чандлан гүйцэтгэх ёстой.

Ажлын төслийн үндсэн хэсгүүд

Баримт бичгийн жагсаалтыг дээр дурдсан боловч бүгдийг нь шаарддаггүй гэдгийг та ойлгох хэрэгтэй. Үндсэн хэсгүүд нь архитектур, барилга байгууламж, зураг төсөл гэж тооцогддог. Архитектурын хэсэг нь барилгын гаднах байдал, газар нутгийг заавал дагаж мөрдөж, хэрхэн яаж тоноглогдохыг харуулдаг газар шинэ байшингийн эргэн тойронд. Зураг төслийн хэсэгт барилгын бүх бүтцийн элементүүдийн нарийвчилсан зургийг оруулсан болно.

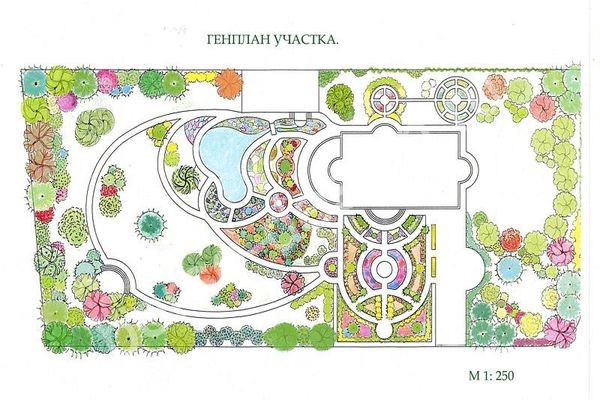

Талбайн ерөнхий төлөвлөгөө

Барилгын төсөл боловсруулахдаа эдгээр хэсгүүд нь иж бүрэн иж бүрдлийн зардлын 70% -ийг эзэлдэг.

Ажлын чанарыг хянахын тулд хяналтын инженерүүдийг оролцуулах нь зүйтэй юм.

Дүрмээр бол эдгээр нь төслийн баримт бичгийн бүх хэсгүүдэд аудит хийх, бүх тохиолдолд зөвшөөрлийг нь хэрэгжүүлэх, шаардлагатай бол боловсруулалтын явцад гарсан алдаа, алдааны талаар дизайнеруудад зааж өгөх өндөр мэргэшсэн мэргэжилтнүүд юм. Төслийн үндсэн хэсэгт мөн байрны интерьер дизайнд анхаарч буй хэсгийг багтаасан болно.

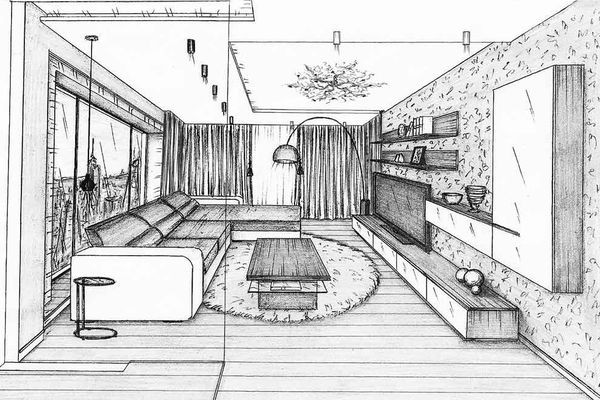

Дотоод зураг

Яг төлөвлөгөөний дагуу

Ирээдүйн байшингийн чанар нь ажлын зөв эсэхээс бүрэн хамаарна, өөрөөр хэлбэл бүх ажлыг зураг төсөл, технологийн схемийн дагуу чандлан гүйцэтгэх ёстой. Энэ нь биелнэ гэсэн барилгачдын бүх үндэслэлийг тэр дор нь арчиж хаях ёстой. Бүх баримт бичгийг барилгын норм, дүрмийн дагуу явуулдаг бөгөөд үүнийг зөрчсөн нь тааламжгүй үр дагаварт хүргэж болзошгүйг бид дахин давтан хэлье. Энэ нь бүх төрлийн ажил, түүний суурийг үйлдвэрлэх журам, түүний дулаалгад хамаарна.

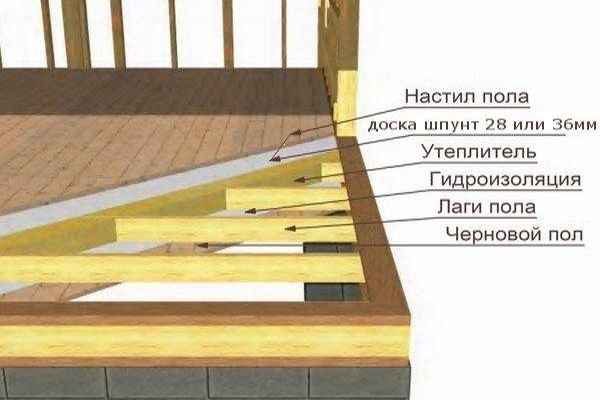

Хүрээний байшингийн шалны схем

Үнэн хэрэгтээ байшингийн өөрөө төлөвлөлтийг зөвхөн барилгын хэрэглээний мэдлэгтэйгээр хийж болно. Ийм мэдлэггүй хүмүүст зориулж байгууламжийг түлхүүр гардуулах нөхцөлөөр барьж, хүргэх үйл ажиллагаа эрхэлдэг компанид бэлэн 4x6, 6x6, 6x8, 6x9, 8x8 төслийг худалдаж авах нь илүү хялбар байдаг. Ганцхан гүйцэтгэгчтэй байх нь олон асуултыг шууд устгадаг.

Видео

Хүрээний байшинг барихад шаардагдах зураг төсөл, баримт бичгийн талаархи видеог үзээрэй.
